Die Zahlenformate

Standardmäßig werden die analogen Meßsignale in einer Auflösung von 12 Bit übertragen. Die vier niederwertigen Bits des Datenworts werden nicht ausgewertet.



Eingangsspannung



Zahlenwert











Status





±10V



Binär



Hex.



Dez.









> 10 V



0111 1111 1111 1111



7F FF



32767



42



























10



0111 1111 1111 XXXX



7F FX



32760



0



























5



0100 0000 0000 XXXX



40 0X



16384



0



























2,5



0010 0000 0000 XXXX



20 0X



8192



0



























1,25



0001 0000 0000 XXXX



10 0X



4096



0



























0,0781



0000 0001 0000 XXXX



01 0X



256



0



























0,0049



0000 0000 0001 XXXX



00 1X



16



0



























0



0000 0000 0000 XXXX



00 0X



0



0



























-2,5



1110 0000 0000 XXXX



E0 0X



57344



0



























-5



1100 0000 0000 XXXX



C0 0X



49152



0



























-7,5



1010 0000 0000 XXXX



A0 0X



40960



0



























-10



1000 0000 0000 XXXX



80 0X



32768



0



























< -10 V



1000 0000 0000 0000



80 00



32768



41









Analoge Eingänge 750-456

3

:$*2Ç, 2Ç6<67(0

Das Zahlenformat für Siemens FB’s

Neben der Verwendung der vollen 16Bit zur Meßwertdarstellung wird in der Industrie das „Siemens Format“ verwendet. Dort erfolgt die Darstellung des Meßwerts in den höherwertigen 12 Bits. Die letzten 3 Bits dienen als Diagnose oder Statusbits. (750-456/000-001)

Eingangs-

Zahlenwert

X : ohne





spannung

Binär

Bedeutung

Hex.

Dez.

±10V



F : Kurzschluß









Leitungsbruch









Ü:Übersteuerung









X F Ü





>10

0111 1111 1111 1

0 0 1

7F F9

32761











10

0111 1111 1111 1

0 0 0

7F F8

32760











5

0110 0000 0000 0

0 0 0

60 00

24576











2,5

0101 0000 0000 0

0 0 0

50 00

20480











1,25

0100 1000 0000 0

0 0 0

48 00

18432











0,0049

0100 0000 0000 1

0 0 0

40 08

16392











0

0100 0000 0000 0

0 0 0

40 00

16384











-2,5

0011 0000 0000 1

0 0 0

30 08

12296











-5

0010 0000 0000 0

0 0 0

20 00

8192











-7,5

0001 0000 0000 0

0 0 0

10 00

4096











-10

0000 0000 0000 1

0 0 0

00 00

8











<-10

0000 0000 0000 0

0 0 1

00 01

1











Bei Benötigung dieses Datenformats ist Rücksprache mit der Firma WAGO zu nehmen.

Analoge Eingänge 750-456

4

:$*2Ç, 2Ç6<67(0

Eingangsklemme für Widerstandssensoren

Best.Nr. 750-461, 750-461/000-002, 750-461/000-003, 750-481

Technische Beschreibung:

Diese Beschreibung ist nur für Hardund Softwareversion X X X X 3 A 0 2- - - -

gültig. Diese Seriennummer ist auf der rechten Seite der Klemme aufgedruckt.

Die hier beschriebene Betriebsart ist Auswertung des Widerstandssensors vom Type PT 100.

Die Funktionsbeschreibung ist vorläufig und bezieht sich auf die voreingestellte Konfiguration. Die Klemme erlaubt vielfältige weitere Betriebsarten, die auf Rückfrage von der Firma WAGO einstellbar sind.

Der Schirmanschluß erfolgt über den Anschluß „S“ mit einer direkten Ableitung zur eingesetzten Tragschiene. Die Durchkontaktierung erfolgt automatisch durch Aufrasten auf die Tragschiene.

ACHTUNG:

Bei einigen Klemmen wird der untere Leistungskontakt nicht durchgeführt! Eine Klemme, die drei Leistungskontakte besitzt (z.B. 2-Kanal digital) kann daher nicht hinter einer Klemme eingerastet werden, bei der nicht alle Kontakte durchgeführt werden.

Die Funktionsklemmen besitzen keine integrierten Leistungskontakte, da die Zuführung der notwendigen Spannungsversorgung über die Datenkontakte mittels DC-DC Wandler erfolgt. Der autarke Betrieb dieser Funktionsklemmen ist damit gewährleistet.

Die Eingangsklemme für PT 100 Elemente kann an allen Buskopplern des :$*2Ç, 2Ç6<67(0 (mit Ausnahme der Economy Varianten) betrieben werden.

Eingang für PT 100, 750-461

1

:$*2Ç, 2Ç6<67(0

Technische Daten:

Artikelnr.

Anzahl der Eingänge

Stromaufnahme (intern)

Spannungsversorgung

Sensorarten

Anschlußtechnik

Temperaturbereich

Auflösung (über ges. Bereich)

Potentialtrennung DC/DC

Meßstrom

Wandlungszeit

Bitbreite intern

Konfiguration

Betriebstemperatur

Anschlußtechnik

Abmessungen (mm) B x H x T

Voreinstellung

750-461, 750-481, 750-461/000-002, 750-461/000-003

2

65 mA max.

über Systemspannung

PT 100, PT 200, PT 500, PT 1000, Ni 100, Ni 120, Ni1000

2 oder 3 Leiter

- 200 °C ... + 850 °C (PT), - 60 °C ... + 250 °C (Ni)

0,1 °C

400 V System/Versorgung

0,5 mA typ.

640 µs

2 x 16 Bit Daten, 2 x 8 Bit Kontrolle/Status

keine, über Software-Parameter einstellbar

0 °C ... + 55 °C

CAGE CLAMP; 0,08 bis 2,5 mm²

12 x 64 x 100 (ab Oberkante Tragschiene)

3-Leiter PT 100

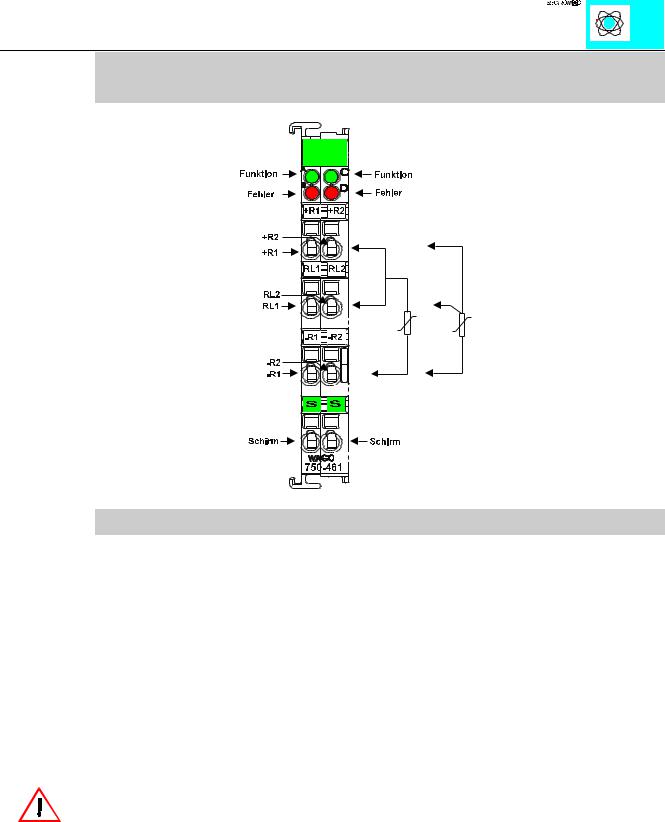

Die Funktionsklemme 750-461 erlaubt den direkten Anschluß eines Widerstandssensors. Die Schaltung der Busklemme kann Sensoren in 2 und 3- Leiteranschlußtechnik betreiben. Der Anschluß erfolgt gemäß oben dargestelltem Anschlußschema.

Die Linearisierung wird über den gesamten Bereich durch einen Mikroprozessor realisiert. Die Temperatur der Sensoren werden mit einer Auflösung von 1 Bit pro 0,1°C in einem Wort (16 Bit) dargestellt. Daraus resultiert, daß 0°C dem Zahlenwert 0000 und 100°C dem Zahlenwert 03E8 (dez. 1000 ) entsprechen. Temperaturen unter 0°C werden im Zweierkomplement mit einer führenden „1“ dargestellt.

Die Funktionsklemme arbeitet im definierten Bereich der PT100 Sensoren von -200°C bis 850°C. Die Widerstandsauflösung wird mit einer Auflösung von 16 Bit durchgeführt. Ein spezieller Prozessor rechnet den Widerstand in einen zur Temperatur des ausgewählten Widerstandssensors proportionalen Zahlenwert um.

Ein Kurzschluß oder die Unterbrechung der Sensorleitung wird von der Busklemme erkannt und durch die rote Error-LED angezeigt. Die grüne LED zeigt die Betriebsbereitschaft der Funktionsklemme und die störungsfreie Kommunikation mit dem angeschlossenen Buskoppler an.

Eingang für PT 100, 750-461

2

:$*2Ç, 2Ç6<67(0

Die Zahlenformate

Alle Temperaturwerte werden in einem einheitlichen Zahlenformat dargestellt. In der Default Einstellung (PT100) entspricht ein Bit 0,1°C. Der mögliche Zahlenbereich entspricht dem nach Norm definierten Temperaturbereich des jeweiligen Sensors. Die folgende Tabelle soll das Zahlenformat an dem voreingestellten PT100 erläutern. Außerdem finden Sie in der 3. Spalte der Tabelle die Werte für eine Einstellung als PT1000 (750-461/000-003).

Temp.

Wid.wert

Wid.wert

Zahlenwert





°C

(Ohm)

(Ohm)

Binär

Hex.

Dez.



PT100

PT1000







850

390,481



0010 0001 0011 0100

2134

8500













100

138,506

1384,998

0000 0011 1110 1000

03E8

1000













25,5

109,929

1099,299

0000 0000 1111 1111

00FF

255













0,1

100,039

1000,391

0000 0000 0000 0001

0001

1













0

100

1000

0000 0000 0000 0000

0000

0













-0,1

99,970

999,619

1111 1111 1111 1111

FFFF

-1













-25,5

90,389

901,929

1111 1111 0000 0001

FF01

-255













-200

18,192

184,936

1111 1000 0011 0000

F830

-2000















<18



1000 0000 0000 0000

8000

-32767













Eingang für PT 100, 750-461

3
