Die Zahlenformate

Alle Temperaturwerte werden in einem einheitlichen Zahlenformat dargestellt, hierbei entspricht ein Bit 0,1°C. Durch die Möglichkeit zur Konfiguration der Klemme kann dabei zwischen verschiedenen Ausgabeformaten gewählt und auch eigene Skalierungen aktiviert werden. Darüber hinaus kann die Linearisierung der Kennlinie und die Ermittlung und Verrechnung der Vergleichstemperatur deaktiviert werden. Die folgende Tabelle soll das Zahlenformat an dem voreingestellten Typ K erläutern.

Temp.	Spg.wert	Zahlenwert
°C	(uV)	Binär	Hex.	Dez.
850	35314	0010 0001 0011 0100	2134	8500

100	4095	0000 0011 1110 1000	03E8	1000

25,5	1021	0000 0000 1111 1111	00FF	255

0,1	4	0000 0000 0000 0001	0001	1

0	0	0000 0000 0000 0000	0000	0

-0,1	-4	1111 1111 1111 1111	FFFF	-1

-25,5	-986	1111 1111 0000 0001	FF01	-255

-100	-3553	1111 1100 0001 1000	FC18	-1000

Tabelle 2: Zahlenformate

Eingang für Thermoelemente 750-462, 469

:$*2Ç, 2Ç6<67(0

2-Kanal Analog Eingänge

0-20 mA, single ended																																															750-465
4-20 mA, single ended																																															750-466
																																															750-486

Funktionsklemmen und Varianten

Artikelnr.	Beschreibung	Bezeichnung
750-465	2-Kanal Analog Eingangsklemme	2 AI 0-20 mA s.e.
	0-20 mA; single ended
750-465/000-200	2-Kanal Analog Eingangsklemme	2 AI 0-20 mA s.e.
	0-20 mA; single ended	S5-FB
	mit Statusinfomation im Datenwort

750-466	2-Kanal Analog Eingangsklemme	2 AI 4-20 mA s.e.
	4-20 mA; single ended
750-466/000-001	2-Kanal Analog Eingangsklemme	2 AI 4-20 mA s.e.
	4-20 mA; single ended	RC-TP-5Hz
	RC-Tiefpaß;
	3 dB - Grenzfrequenz ca. 5Hz
750-466/000-200	2-Kanal Analog Eingangsklemme	2 AI 4-20 mA s.e.
früher 750-486	4-20 mA; single ended	S5-FB
	mit Statusinfomation im Datenwort

Analoge Eingänge 750-465, -466, -486

:$*2®, 2®6<67(0

Technische Beschreibung

Diese Beschreibung ist nur für Hardund Softwareversion X X X X 3 A 0 2- - - -

gültig. Die Seriennummer ist seitlich auf der Klemme aufgedruckt.

Die Eingangskanäle sind single ended Eingänge und besitzen ein gemeinsames Massepotential.

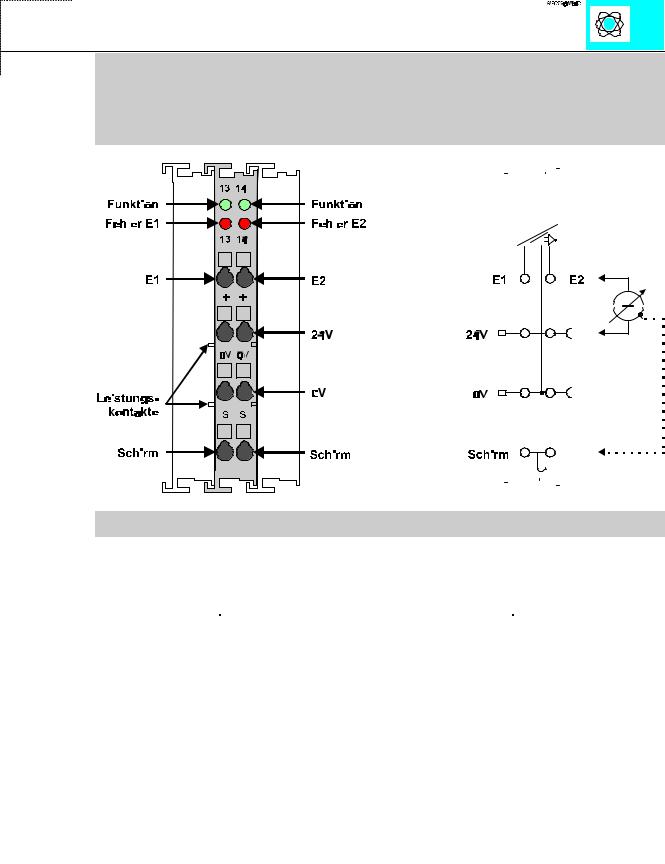

Die Verarbeitung der Eingangssignale erfolgt über die Anschlüsse +En (n=1,2), über die Anschlüsse 24 V / 0V kann ein Meßumformer aus den Klemmen versorgt werden. Die 24 V Versorgungsspannung wird automatisch beim Aufrasten der Klemmen über die Leistungskontakte weitergegeben.

Der Schirmanschluß erfolgt über den Anschluß „S“ mit einer direkten Ableitung zur eingesetzten Tragschiene. Die Durchkontaktierung erfolgt automatisch durch Aufrasten auf die Tragschiene.

Die LEDs signalisieren den Zustand der Eingangskanäle:

∙	Funktion	ein	Der Kanal funktioniert störungsfrei.
		aus	Die Kommunikation mit dem Buskoppler ist unterbrochen.
∙	Fehler	ein	Das Eingangssignal ist außerhalb des zulässigen Bereiches.
			< 3,5 mA bzw. > 20,5 mA
		aus	Das Eingangssignal ist in Ordnung.

ACHTUNG:

Bei einigen Klemmen wird der untere Leistungskontakt nicht durchgeführt! Eine Klemme, die drei Leistungskontakte besitzt (z.B. 2-Kanal digital) kann daher nicht hinter einer Klemme eingerastet werden, bei der nicht alle Kontakte durchgeführt werden.

Die Eingangsklemme kann an allen Buskopplern (mit Ausnahme der Economy Varianten) des :$*2®, 2®6<67(0 betrieben werden.

Analoge Eingänge 750-465, -466, -486

:$*2®, 2®6<67(0

Technische Daten

Artikelnr.	750-465		750-466
	750-465/000-200		750-466/000-0011)
			750-466/000-200
Anzahl der Eingänge		2
Spannungsversorgung	über Systemspannung (DC / DC)
Stromaufnahme (intern)		75 mA typ.
Eingangssignal	0-20 mA		4-20 mA
Eingangsimpedanz	<150 Ω bei 20 mA
Auflösung		12 Bit
Eingangsspannung		29 V max.
Strombegrenzung	< 40 mA typ. bei 24 V für 1 min
Meßfehler	< ± 0,3% (vom Meßbereichsendwert)
Potentialtrennung	500V System/Versorgung
Wandlungszeit		2 ms typ.
Bitbreite pro Kanal	16 Bit: Daten
	8 Bit: Kontrolle/Status, optional
Konfiguration	keine, optional über Software-Parameter einstellbar
Betriebstemperatur	0°C....+55°C
Anschlußtechnik	CAGE CLAMP; 0,08 bis 2,5mm 2
Abmessungen (mm)BxHxT	12 x 64* x 100	*ab Oberkante Tragschiene

1) 3dB-Grenzfrequenz ca. 5Hz

Analoge Eingänge 750-465, -466, -486

:$*2®, 2®6<67(0

Zahlenformat

Der digitalisierte Meßwert wird in einem Datenwort (16 Bit) als Eingangsbyte 0 (high) und Eingangsbyte 1 (low) gespeichert. Der Wert mit einer Auflösung von 12 Bit ist auf Bit B3 .. B14 abgebildet. Die drei niederwertigen Bits (B0 .. B2) werden nur im Fehlerfall benutzt.

Einige Feldbus-Systeme verarbeiten Statusinformationen zum Eingangskanal mit Hilfe eines Statusbytes.

750-465, -466

Eingangsstrom				Wert			Status	LED
0-20 mA	4-20 mA		Binär		Hex.	Dez.		Fehler
								E (1,2)
>20,5	>20,5		0111 1111	1111 1111	0x7FFF	32767	0x42	ein

20	20		0111 1111	1111 1XXX	0x7FFF	32767	0x00	aus

10	12		0100 0000	0000 0XXX	0x4000	16384	0x00	aus

5	8		0010 0000	0000 0XXX	0x2000	8192	0x00	aus

2,5	6		0001 0000	0000 0XXX	0x1000	4096	0x00	aus

0,156	4,125		0000 0001	0000 0XXX	0x0100	256	0x00	aus

0,01	4,0078		0000 0000	0001 0XXX	0x0010	16	0x00	aus

0,005	4,0039		0000 0000	0000 1XXX	0x0008	8	0x00	aus

0	4		0000 0000	0000 0XXX	0x0000	0	0x00	aus

-	3,5 - 4		0000 0000	0000 0000	0x0000	0	0x00	aus

-	0	- 3,5	0000 0000	0000 0000	0x0000	0	0x41	ein

Analoge Eingänge 750-465, -466, -486

:$*2®, 2®6<67(0
