Материал: лекция 12

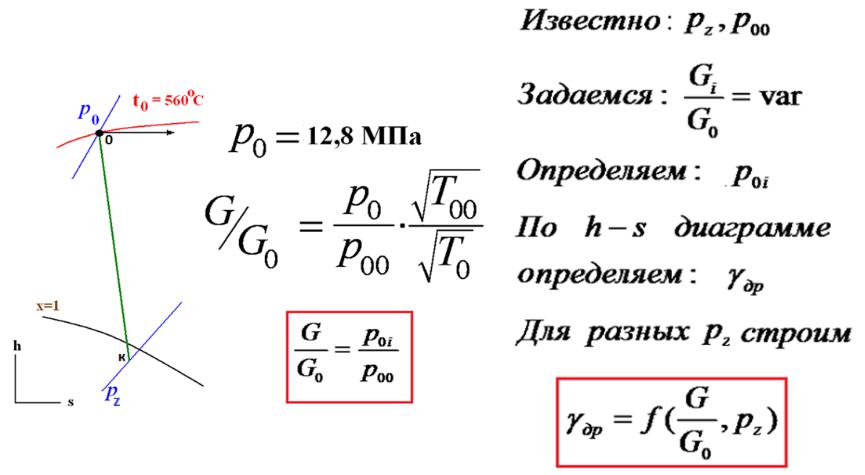

Определение γдр при дроссельном парораспределении ПТУ без промперегрева

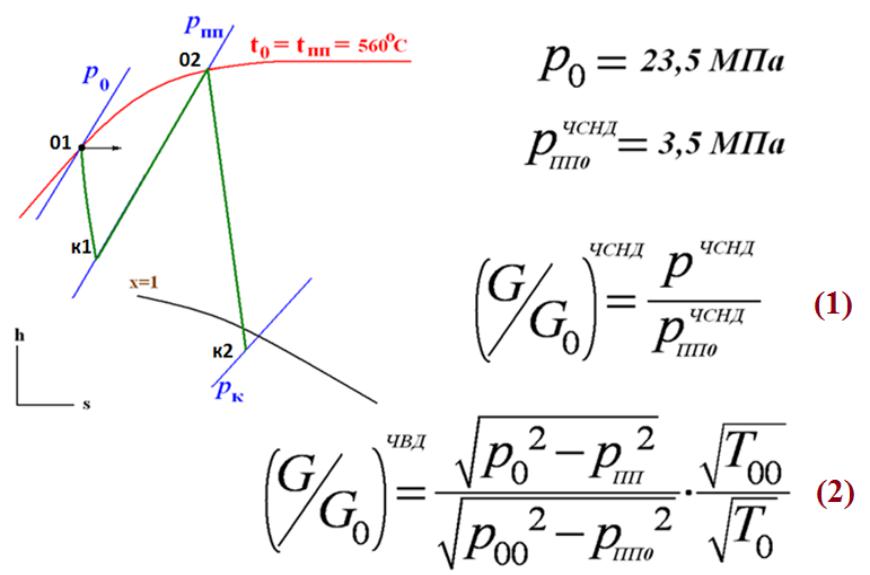

Определение γдр при дроссельном парораспределении ПТУ с промперегревом

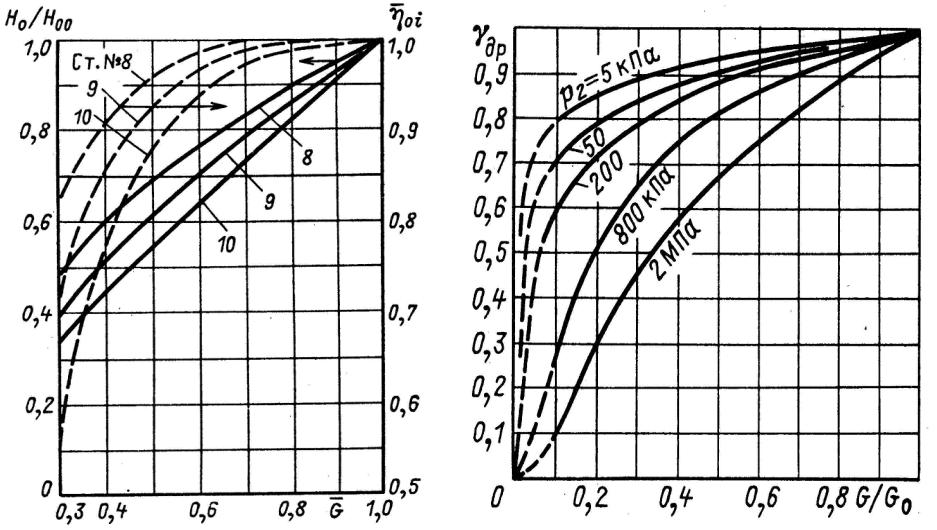

Изменение теплоперепадов, КПД и γдр по ступеням в ПТУ (всего 10 ступеней) с дроссельным парораспределением при изменении расхода в регулировочном диапазоне

Ограничения по надежности при эксплуатации конденсационной ПТУ при дроссельном парораспределении

Наиболее нагружена последняя ступень конденсационной паровой турбины (в первую очередь – Р.Л.)

-по растягивающим напряжениям,

-по изгибным напряжениям,

-с точки зрения вибронадежности

Самый опасный режим – режим максимальной нагрузки, когда GH0 для последней ступени максимально, и рабочая лопатка с точки зрения надежности оказывается в наихудшем положении.

При снижении расхода уменьшается экономичность, но не надежность работы последней ступени (до определенного предела).

4. Сопловое парораспределение

(На выходе из котла p00 = const; t00 = const )

При сопловом парораспределении изменение расхода пара через турбину регулируется одним или несколькими РК, открывающимися и закрывающимися последовательно так, что частично открытым может быть только один клапан.

После каждого клапана пар подводится в свою (отдельную от других) камеру – сопловую коробку
