Материал: лекция 12

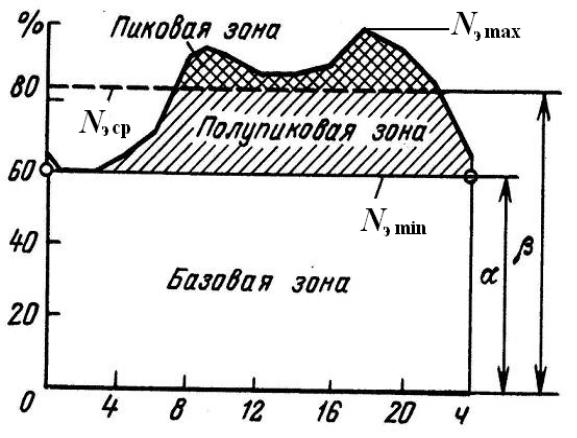

Обобщенный график электрической нагрузки
Коэффициент
неравномерности графика нагрузки
α=Nэmin/Nэmax
Коэффициент плотности графика нагрузки
β =Nэср/Nэmax
Типы электростанций, необходимые в соответствии с графиком нагрузки
•Базовые (5000 – 7500 час/год) – в году 8760 часов
Высокая экономичность (ГРЭС, АЭС, ГЭС)
•Полупиковые (2000 – 5000 час/год)
Быстрый пуск и достаточная экономичность
(надо бы ПГУ, но в РФ старые ПТУ , ГЭС, АЭС)
• Пиковые (500 – 2000 час/год)
Быстрый пуск при возможной невысокой экономичности
(надо бы ГЭС, ГТУ и ПГУ, но в РФ старые ПТУ с пониженными параметрами)
Структура и размещение генерирующих мощностей РФ
•ТЭС (66%) – везде, но точечно
•АЭС (14%) – только в европейской части РФ
•ГЭС (20%) – преимущественно в Сибири (в Европейской части РФ – 13% от всех ГЭС)
Основная проблема – большие расстояния и наличие электросетей.
Каждый регион должен сам покрывать в течение суток нагрузку, изменяющуюся от 50% до 100%.
Работа ПТУ в условиях переменной нагрузки
• Разгрузка всех ТА системы
(практически невозможна в нужном диапазоне до 50% от номинала из-за ПГ и, кроме того, ↓ экономичность)
•Отключение части ТА с оставлением части в работе при номинальной нагрузке
•(необходимо учесть пусковые потери топлива и вносимые повреждения при повторном пуске)
•Отключение части ТА, снижение нагрузки у части ТА и оставление части ТА на номинальной нагрузке
(практически применяется)
Особенности эксплуатации базового блока РФ К-300-23,5 ЛМЗ на частичных режимах
•100% нагрузка - КПД нетто ~ 37%
•70% нагрузка - КПД нетто ~ 34%
•50% нагрузка - КПД нетто ~ 28%
•30% нагрузка - КПД нетто ~ 21%
