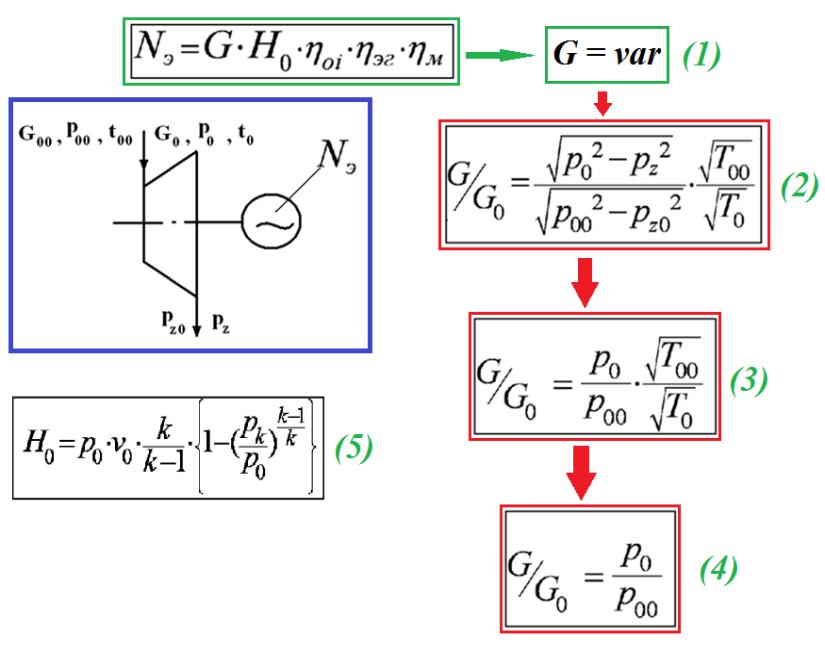

Реализация частичных режимов ПТУ. Основные зависимости.

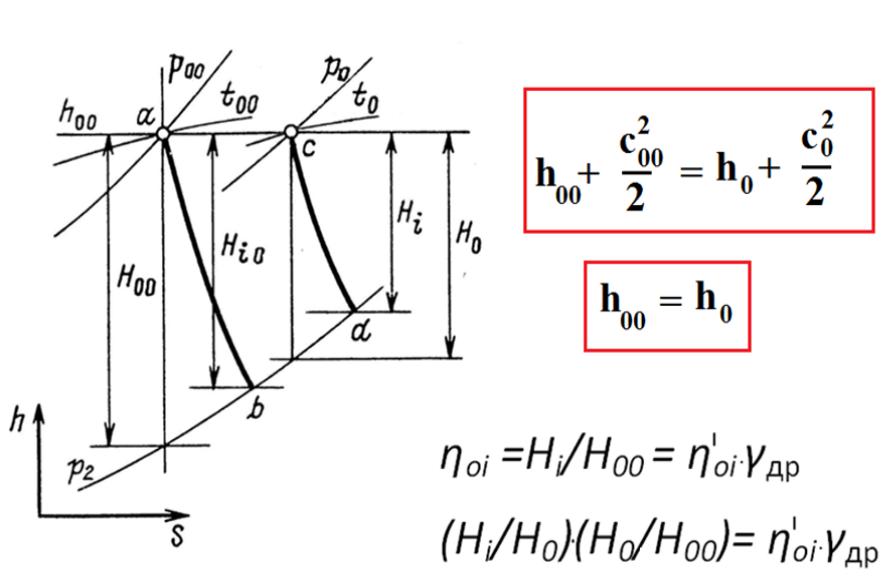

Процесс дросселирования пара при уменьшении расхода в ПТУ без промперегрева
3. Дроссельное парораспределение
(На выходе из котла p00 = const; t00 = const )
При дроссельном парораспределении изменение расхода пара через турбину регулируется одним или несколькими РК, одновременно открывающимися и закрывающимися и подводящими пар в общую для всех клапанов кольцевую камеру перед первой сопловой решеткой

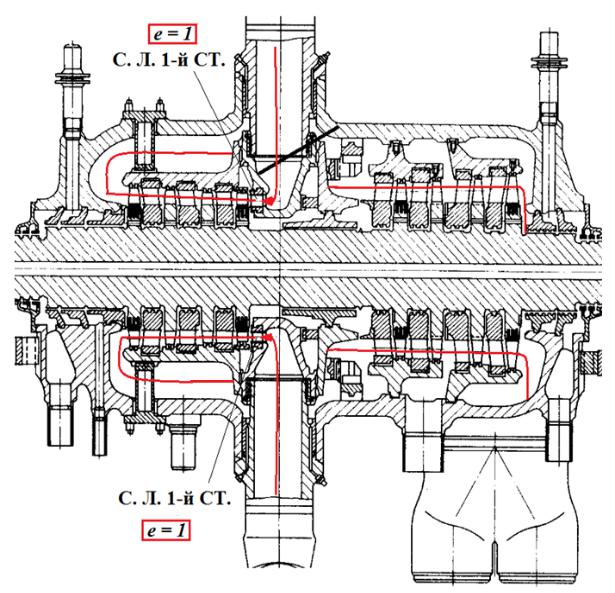

ЦВД турбины К-1200-23,5 с дроссельным
парораспределением

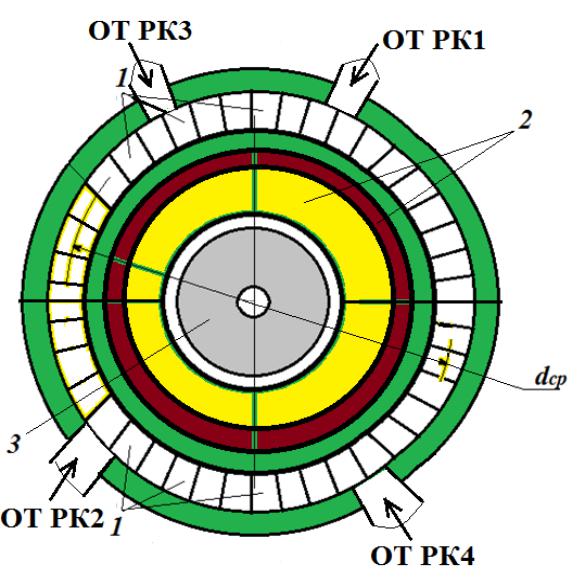

Вид на выходные сечения первой сопловой решетки
1 – С.Л., 2 – обойма среднего уплотнения, 3 - ротор
