Для сварки под флюсом характерно глубокое проплавление основного металла. Действие мощной дуги и весьма быстрое движение электрода вдоль заготовки обусловливают оттеснение расплавленного металла в сторону, противоположную направлению сварки. По мере поступательного движения электрода происходит затвердевание металлической и шлаковой

покрытого твердой шлаковой коркой 6. Проволоку подают в дугу и перемещают ее вдоль шва с помощью механизмов подачи 2 и перемещения. Ток к электроду поступает через токопровод 1.

Основные преимущества автоматической сварки под флюсом по сравнению с ручной дуговой сваркой состоят в повышении производительности процесса сварки в 5—20 раз, качества сварных соединений и уменьшении себестоимости 1 м сварного шва. Повышение производительности достигается за счет использования больших сварочных токов (до 2000 А) и непрерывности процесса сварки. Применение непокрытой проволоки позволяет приблизить токопровод на расстояние 30—50 мм от дуги и тем самым устранить опасный разогрев электрода при большой силе тока. Плотная флюсовая защита сварочной ванны предотвращает разбрызгивание и угар расплавленного металла. Увеличение силы тока позволяет сваривать металл большой толщины (до 20 мм) за один проход без разделки кромок. Дуговую сварку под флюсом выполняют сварочными автоматами: сварочными головками или самоходными тракторами, перемещающимися непосредственно по изделию. Назначение сварочных автоматов — подача электродной проволоки в дугу и поддержание постоянного режима сварки в течение всего процесса. Автоматическую сварку под флюсом применяют в серийном и массовом производствах для выполнения длинных прямолинейных и кольцевых швов в нижнем положении на металле толщиной 2—100 мм. Под флюсом сваривают стали различных классов. Автоматическую сварку широко применяют при изготовлении котлов, резервуаров для хранения жидкостей и газов, корпусов судов, мостовых балок и других изделий. Она является одним из основных звеньев автоматических линий для изготовления сварных автомобильных колес и станов для производства сварных прямошовных и спиральных труб.

6. Контактная сварка: стыковая, точечная, шовная, принципиальные схемы. Физическая сущность процесса контактной сварки. Выбор ре-жима сварки.

Контактная сварка относится к видам сварки с кратковременным нагревом места соединения без оплавления или с оплавлением и осадкой разогретых заготовок. Характерная особенность этих процессов — пластическая деформация, в ходе которой формируется сварное соединение.

Место соединения разогревается проходящим по металлу электрическим током, причем максимальное количество теплоты выделяется в месте сварочного контакта (рис. 5.24). Количество выделяемой теплоты определяется законом Джоуля — Ленца:

Q=I2Rt

где Q — количество теплоты, выделяемое в сварочном контуре, Дж; R — полное электросопротивление сварочного контура, Ом; I — сварочный ток, А; t — время протекания тока, с.

Полное электросопротивление сварочного контура R состоит из электросопротивлений выступающих концов L, свариваемых заготовок Rзаг, сварочного контакта Rк и электросопротивления между электродами и заготовками Яэл, т. е,

R=Rзаг+Rн+Rэл

Контактную сварку классифицируют по типу сварного соединения, определяющего вид сварочной машины, и по роду тока, питающего сварочный трансформатор. По типу сварного соединения различают сварку стыковую, точечную и шовную.

Стыковая сварка — разновидность контактной сварки, при которой заготовки свариваются по всей поверхности соприкосновения. Свариваемые заготовки закрепляют в зажимах стыковой машины (рис. 5.26). Зажим 3 установлен на подвижной плите 4, перемещающейся в направляющих, зажим 2 укреплен на неподвижной плите 1. Сварочный трансформатор соединен с плитами гибкими шинами и питается от сети через включающее устройство. Плиты перемещаются, и заготовки сжимаются под действием усилия Р, развиваемого механизмом осадки,

Точечная сварка — разновидность контактной сварки, при которой заготовки соединяются в отдельных точках. При точечной сварке заготовки собирают внахлестку и зажимают с усилием Р между двумя электродами, подводящими ток к месту сварки (рис. 5.31). Соприкасающиеся с медными электродами поверхности свариваемых заготовок нагреваются медленнее их внутренних слоев. Нагрев продолжают до пластического состояния внешних слоев и до расплавления внутренних слоев. Затем выключают ток и снимают давление. В результате образуется литая сварная точка.

Точечная сварка в зависимости от расположения электродов по отношению к свариваемым заготовкам может быть двусторонней и односторонней. При двусторонней сварке (рис. 5.31, а) две (или больше) заготовки 1 сжимают между электродами 2 точечной машины. При односторонней сварке (рис. 5.31, б) ток распределяется между верхним и нижним листами 3 и 4, причем нагрев осуществляется частью тока, протекающего через нижний лист. Для увеличения тока, проходящего через нижний лист, предусмотрена

медная подкладка 5. Односторонней сваркой можно соединять заготовки одновременно двумя точками. Параметры режима точечной сварки: удельное усилие сжатия, МПа; плотность тока j, А/мм2; время протекания тока t, с.

Шовная сварка — разновидность контактной сварки, при которой между свариваемыми заготовками образуется прочное и плотное соединение. Электроды выполняют в виде плоских роликов, между которыми пропускают свариваемые заготовки.

В процессе шовной сварки листовые заготовки 1 соединяют внахлестку, зажимают между электродами 2 (рис. 5.35) и пропускают ток. При движении роликов по заготовкам образуются перекрывающие друг друга сварные точки, в результате чего получается сплошной герметичный шов. Шовную сварку, так же как и точечную, можно выполнить при двустороннем а и одностороннем б расположениях электродов.

7. Ацетилено-кислородная сварка: сущность процесса, оборудование, режимы сварки.

При газовой сварке расплавление кромок свариваемого изделия и присадочной проволоки осуществляется теплом, выделяющимся при сжигании горючего газа в смеси с кислородом. Газовую сварку применяют при изготовлении сварных изделий из тонколистовой стали, медных и алюминиевых сплавов, при исправлении дефектов в чугунных и бронзовых отливах, а также при различных ремонтных работах.

Кислород, используемый для сварочных работ, получают из воздуха методом глубокого охлаждения и поставляют к месту потребления в стальных баллонах голубого цвета с черной надписью "Кислород". Водяная емкость баллона 40 литров и при давлении 15 МПа он вмещает 6 м³ газообразного кислорода.

В качестве горючих газов могут быть использованы ацетилен, водород, природный и нефтяной газ, пары бензина и керосина. Наибольшее применение получил ацетилен, так как он дает при горении в технически чистом кислороде самую высокую температуру пламени, достигающую 3150 С.

Ацетилен (С₂Н₂) – бесцветный газ с характерным запахом, воспламеняется при 420 С, становится взрывоопасным при сжатии свыше 0,18 МПа, а также при длительном соприкосновении с медью и серебром. Ацетилен получают в ацетиленовых генераторах при взаимодействии карбида кальция с водой:

СаС₂ + 2Н₂О  С₂Н₂ + Са(ОН)₂

К месту сварки ацетилен поставляется в стальных баллонах вместимостью 40 литров, в которых при максимальном давлении 1,9 МПа содержится примерно 5,5 м³ газа. Для обеспечения безопасного хранения и транспортировки ацетилена, баллон заполнен пористым активированным углем, который пропитан ацетоном. В одном объеме ацетона растворяется 23 объема ацетилена. Баллон окрашен в белый цвет с надписью "Ацетилен" красного цвета.

Схема газового поста с питанием от баллонов показана на рис.1.

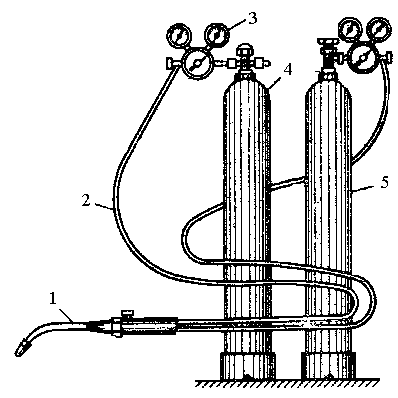

Рис. 1. Схема газосварочного поста с питанием от баллонов: 1 – сварочная горелка; 2 – гибкий шланг; 3 – редуктор; 4 – баллон с ацетиленом; 5 – баллон с кислородом

К вентилям баллонов крепятся газовые редукторы, которые предназначаются для снижения давления газа, поступающего из баллона к горелке, и поддержания постоянства установленного давления во время работы. Газовые редукторы имеют обычно два манометра, один из которых измеряет давление газа на входе в редуктор, второй – на выходе из него. Редукторы для различных газов отличаются лишь устройством присоединительной части, которая соответствует устройству вентиля соответствующего баллона и исключает ошибочную установку, например, ацетиленового редуктора на кислородный баллон. Корпус редуктора окрашивают в определенный цвет, например, голубой для кислорода, белый для ацетилена. К сварочной горелке кислород и ацетилен от редукторов подаются через специальные резиновые шланги.

Газосварочные горелки служат для смешивания в требуемой пропорции кислорода и ацетилена, подачи горючей смеси к месту сварки и создания концентрированного пламени требуемой мощности. По принципу действия горелки подразделяются на инжекторные и безинжекторные (рис. 2). В инжекторных горелках поступление горючего газа (ацетилена) происходит за счет подсоса его струей кислорода, который, вытекая с большой скоростью из сопла инжектора, создает разряжение в каналах, по которым поступает ацетилен. Давление кислорода должно быть при этом равным 0,2 – 0,4 МПа, а давление ацетилена на входе в горелку может быть 0,001 – 0,002 МПа.

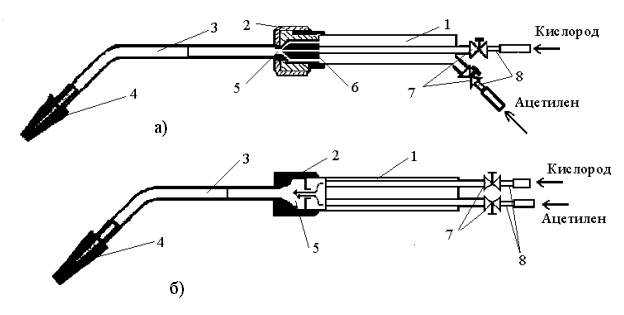

Рис. 2. Схемы ацетиленовых горелок: а – инжекторные; б – безинжекторные; 1 – ствол горелки; 2 – гайка; 3 – наконечник; 4 – мундштук; 5 – смесительная камера; 6 – инжектор;  7 – вентиль; 8 – штуцер присоединительный

Горелки этого типа имеют сменные наконечники с различными диаметрами выходных отверстий инжектора и мундштука, что позволяет регулировать в широких пределах мощность ацетилено – кислородного пламени, поддерживая достаточно высокую скорость истечения газов из горелки. Наиболее распространенные инжекторные горелки “Звезда” и ГС – 3 имеют семь номеров сменных наконечников (табл. 1).

Таблица 1

Техническая характеристика инжекторных горелок “Звезда” и ГС – 3

Толщина свариваемого металла, мм (сталь малоуглеродистая)

0,5 – 1.5 1 – 2,5 2,5 – 4 4 – 7 7 – 11 10 – 18 17 – 30

Расход ацетилена, gм³/ч (л/ч)

50 – 125 120 – 240 230 – 430 400 – 700 660 – 1100 1050 – 1750 1700 – 2800

Расход кислорода, gм³/ч (л/ч)

55 – 135 130 – 260 250 – 440 430 – 750 740 – 1200 1150 – 1950 1900 –3100

Давление кислорода, МПа

0,1 – 0,4 0,15 – 0,4 0,2 – 0,4 0,2 – 0,4 0,2 – 0,4 0,2 – 0,4 0,2 – 0,4

Давление ацетилена, МПа

Не ниже 0,001

Горелки большой мощности и многопламенные, работающие в тяжелых условиях, при высокой температуре, обычно делаются безинжекторными, в них оба газа – кислород и ацетилен – поступают под одинаковым давлением в пределах 0,01 – 0,15 МПа.

В зависимости от соотношений объемов ацетилена и кислорода, подаваемых в горелку, изменяется состав пламени. Если на 1 объем ацетилена подается примерно 1 – 1,2 объема кислорода, то весь ацетилен полностью сгорает и такое пламя называется нормальным. Пламя состоит из трех зон: ядра пламени 1, восстановительной зоны 2 и факела 3 (рис. 3).

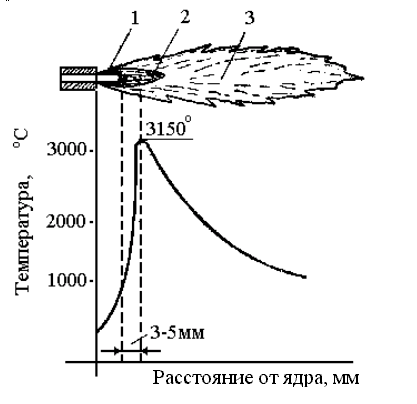

Рис. 3. Строение сварочного ацетилено-кислородного пламени: 1 – ядро; 2 – восстановительная зона; 3 – факел пламени

Ядро ослепительно белого цвета, имеет форму конуса с закругленным концом. В ядре происходит постепенный нагрев до температуры воспламенения газовой смеси, поступающей из мундштука. Восстановительная зона имеет значительно более темный цвет, чем ядро, и наиболее высокую температуру на расстоянии 3 – 5 мм от края ядра. В факеле протекает горение ацетилена за счет атмосферного кислорода. Нормальное пламя используют для сварки малоуглеродистых, низколегированных и высоколегированных сталей, а также меди, магниевых сплавов, алюминия, цинка, свинца и др.

При увеличении содержания кислорода (О₂ / С₂Н₂  1,2) пламя приобретает голубоватый оттенок и имеет заостренную форму ядра. Такое пламя называется окислительным и может быть использовано только при сварке латуни. В этом случае избыточный кислород образует с цинком, содержащимся в латуни, тугоплавкие оксиды, пленка которых препятствует дальнейшему испарению цинка.

При увеличении содержания ацетилена (О₂ / С₂Н₂  1) пламя становится коптящим, удлиняется и имеет красноватый оттенок. Такое пламя называют науглераживающим и применяют для сварки высокоуглеродистых сталей, чугуна, цветных металлов и наплавке твердых сплавов, так как в этом случае компенсируется выгорание углерода и восстанавливаются оксиды цветных металлов.

2. Технология газовой сварки

Качественный сварной шов обеспечивается правильным подбором тепловой мощности сварочного пламени, видом пламени, способом сварки, углом наклона горелки, применением соответствующего присадочного материала и флюса.

Тепловая мощность сварочного пламени оценивается по расходу ацетилена (л/ч) и определяется по формуле:

q =A S ,

где А – коэффициент тепловой мощности (для малоуглеродистой стали А = 100 – 130 л/ч·мм); S – толщина свариваемого металла, мм.

По мощности пламени определяют номер наконечника горелки.

При использовании газовой сварки для изготовления металлических изделий предпочтительным типом соединения является стыковое. Нахлесточное и тавровое соединения вследствие возникновения в изделии значительных собственных напряжений нежелательны, а при сварке изделий большой толщины недопустимы.

Сварка сталей толщиной до 2 мм осуществляется без скоса кромок и без зазора между листами или с отбортовкой кромок без присадочного металла. При толщине листа 2 – 5 мм соединение встык выполняют без скоса кромок, но с соответствующим зазором. Сталь толщиной более 5 мм сваривают только встык с применением одностороннего или двухстороннего скоса кромок.

При толщине металла более 5 мм применяют правый способ сварки, при котором горелка движется впереди сварочной проволоки слева направо (рис. 4, а). Пламя направлено на наплавленный металл, что способствует более качественному формированию шва, увеличивает производительность, уменьшает расход ацетилена, но при малых толщинах может привести к прожогу металла.

При толщине металла до 5 мм применяют левый способ сварки (рис. 4, б), при котором горелка движется справа налево. Присадочный пруток находится слева от горелки и передвигается впереди пламени, направленного от наплавленного металла в сторону основного металла, на нагрев которого расходуется значительная часть тепла, в результате чего наплавленный металл быстро охлаждается.

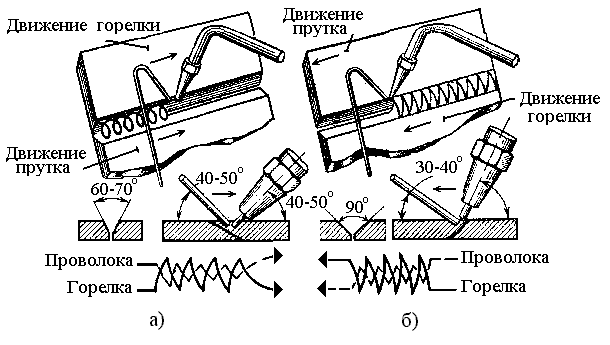

Рис. 4. Способы газовой сварки: а – правый; б – левый

Угол наклона горелки к свариваемой поверхности зависит от толщины металла. При её увеличении нужна большая концентрация тепла и соответственно большой угол наклона горелки (рис. 5).

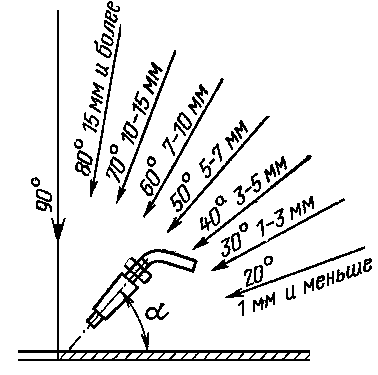

Рис. 5. Изменение угла наклона горелки в зависимости от толщины свариваемого металла

Диаметр присадочной проволоки d (мм) определяют в зависимости от выбранного способа сварки и толщины свариваемого металла S (мм) по следующим формулам:

при левом способе: d = S / 2 + 1;

при правом способе: d = S / 2.

При сварке изделия толщиной более 15 мм диаметр проволоки принимают не более 6 – 8 мм.

В качестве присадочного материала следует применять проволоку или прутки, близкие по химическому составу к металлу свариваемых изделий. Для сварки чугуна применяют специальные литые чугунные стержни; для наплавки износостойких покрытий – литые стержни из твердых сплавов. Для сварки цветных металлов и некоторых специальных сплавов используют флюсы, которые могут быть в виде порошков или паст. Для сварки меди и её сплавов – кислые флюсы (буру, буру с борной кислотой); для сварки алюминиевых сплавов – бескислородные флюсы на основе фтористых или хлористых солей лития, калия, натрия и кальция. Роль флюса состоит в растворении оксидов и образовании шлаков, легко всплывающих на поверхность сварочной ванны, а также предохранении расплавленного металла от дальнейшего окисления в процессе сварки, покрывая его тонкой пленкой. Во флюсы можно вводить элементы, раскисляющие и легирующие наплавленный металл.

Скорость сварки V (м/ч) определяется глубинной проплавления и зависит от свойств металла.

V = C / S ,

где С – коэффициент скорости сварки, м   мм/ч; для углеродистых сталей С = 12 – 15; S – толщина металла, мм.

Время сварки t (ч) определяют из уравнения:
