вание наименьшего веса и достаточной прочности, поскольку повышение прочности обычно связано с утяжелением конструкции, а облегчение конструкции – с понижением прочности.

Под прочностью самолета принято понимать способность его конструкции воспринимать, не разрушаясь, определенные внешние нагрузки.

Все нагрузки, действующие на конструкцию, разделяют на статические и динамические.

Действие воздушных нагрузок в горизонтальном направлении обычно рассматривают как статическое.

Динамическое нагружение происходит, например, при посадке, движении самолета по неровному грунту, внезапном порыве воздуха в полете и т.п. Динамическиенагрузкимогутноситьударныйиливибрационныйхарактер.

Под эксплуатационной нагрузкой, действующей на самолёт, понимают ожидаемое наибольшее значение нагрузки, которое может достигаться на предельно допустимых режимах.

Число, показывающее во сколько раз разрушающие нагрузки больше эксплуатационных, называется коэффициентом безопасности:

f= PР .

PЭ

Чем больше коэффициент безопасности, тем надежнее конструкция, но тем больше ее полетная масса, поэтому на практике стараются использовать минимальные значения коэффициента безопасности.

Основное назначение коэффициента безопасности состоит в том, чтобы исключить появление остаточных деформаций в элементах конструкции при эксплуатационных нагрузках. Обычно для ВС гражданской авиации коэффициент безопасности равен 1,5-2. Сравнительно небольшая величина коэффициента безопасности в авиационной технике по сравнению с другими областями техники обуславливает повышенные требования к

точности расчетов на прочность авиационных конструкций, к качеству применяемых материалов, к технологии изготовления и ремонту авиационной техники.

2.4. Испытания самолета

В программу испытаний самолётов включаются все случаи нагружения, предусмотренные требованиями к прочности и являющиеся расчетными для основных частей самолёта.

Статические испытания самолёта проводятся, как правило, до 100 % расчетных нагрузок или до разрушения. Прочность тех панелей и элементов конструкции самолёта, для которых расчет показывает существенное влияние повышенных температур, проверяется статическими испытаниями, как с нагревом, так и без нагрева.

Во всех случаях, когда возможны усталостные разрушения, требуется испытывать конструкции на динамические нагрузки. Динамическим испытаниям подвергают элементы конструкции самолёта, которые испытывают переменные нагрузки: шасси, крыло, оперение, узлы крепления двигателя, фюзеляж и т.д.

При летных испытаниях определяют фактические величины нагрузок и деформаций самолета, закон распределения внешних сил, специальными исследованиями выявляют склонность конструкции к опасным вибрациям. Испытания на вибрацию обычно носят контрольный характер, т.е. либо выясняют скорость начала вибраций, либо проверяют, чтобы во всем диапазоне скоростей полета, включая и максимальную, не наступали опасные вибрации. Летные испытания проводятся на этапах проектирования в конструкторских бюро, сертификации в государственном Летно-испытательном институте, выпуска на серийном заводе-изготовителе, освоении новой авиационной техники на авиапредприятиях. Кроме этого имеются самолеты-

лидеры (летающие лаборатории), на которых проводятся испытания на гарантийный ресурс.

Ресурсом называется наработка от начала эксплуатации или ее возобновления после ремонта до прекращения или приостановки эксплуатации.

Наработка – это продолжительность эксплуатации самолёта в полёте и наземных условиях, выражаемая в часах налёта, числе полётов/посадок или других единицах.

После заводских, государственных и эксплуатационных испытаний самолёт проходит сертификацию – установление соответствия типа самолёта, его двигателей и оборудования действующим нормам лётной годности.

Нормы лётной годности – это документ, содержащий государственные требования к гражданским ВС, их двигателям и оборудованию по безопасности полётов в ожидаемых условиях и особых ситуациях.

Ожидаемые условия эксплуатации – это условия, включающие в себя область расчетных условий, определенных Нормами летной годности, эксплуатационных ограничений, а также рекомендуемых режимов полёта, установленных для данного типа самолёта при его сертификации.

Особая ситуация – это ситуация, возникающая в полёте в результате воздействия неблагоприятных факторов или их сочетаний и приводящая к снижению безопасности полёта. По степени опасности особые ситуации разделяются на:

−усложнение условий полёта;

−сложную ситуацию;

−аварийную ситуацию;

−катастрофическую ситуацию.

3.КРЫЛО САМОЛЕТА

3.1.Назначение крыла и требования к нему

Крыло является важнейшей частью самолета и служит для создания подъемной силы.

Кроме того, крыло обеспечивает поперечную, а на самолетах бесхвостовой схемы также продольную устойчивость и управляемость самолета. К крылу часто крепятся стойки шасси, могут крепиться двигатели. Внутренние его объемы используют для размещения топлива.

Под внешней формой крыла подразумевают его вид в плане и спереди, а также форму его поперечного сечения (профиль). Для современных самолетов характерно применение крыльев различных внешних форм.

Внешние формы крыла оказывают влияние не только на аэродинамические, весовые и прочностные характеристики крыла, но и на характеристики всего самолета в целом.

3.2. Профиль крыла

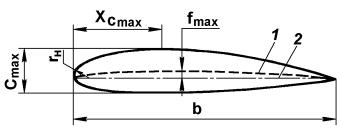

Профилем крыла называется форма сечения его плоскостью по набегающему потоку воздуха (рис. 3.1).

Отрезок прямой, соединяющий две наиболее удалённые точки профиля, называется хордой профиля (b).

Кривизна профиля (fmax) определяется как расстояние между хордой и средней линией профиля; Xcmax – расстояние максимальной толщины от носка профиля.

Относительная максимальная толщина профиля определяется формулой

C = Cbmax ×100 % ,

где Сmax – максимальная толщина профиля; b – хорда профиля.

Профили, у которых относительная толщина больше 12 %, применяются до скоростей М = 0,7; от 7 до 12 % – при М = 0,8-1,5; менее 7 % – для крыльев самолетов, летающих на больших сверхзвуковых скоростях (М > 1,5). Уменьшение относительной толщины профиля с ростом числа М является эффективным средством снижения волнового сопротивления крыла.

Недостатком тонких профилей является уменьшение их несущей способности и строительной высоты крыла. Это усложняет получение хороших взлетно-посадочных характеристик, затрудняет обеспечение необходимой прочности и жесткости без значительного увеличения массы крыла, а также размещение топлива и агрегатов.

3.3.Основные геометрические характеристики крыла в плане

Геометрическими характеристиками крыла в плане являются: форма в плане, удлинение, сужение, стреловидность.

Удлинение крыла определяется по формуле
