Материал: книга

25

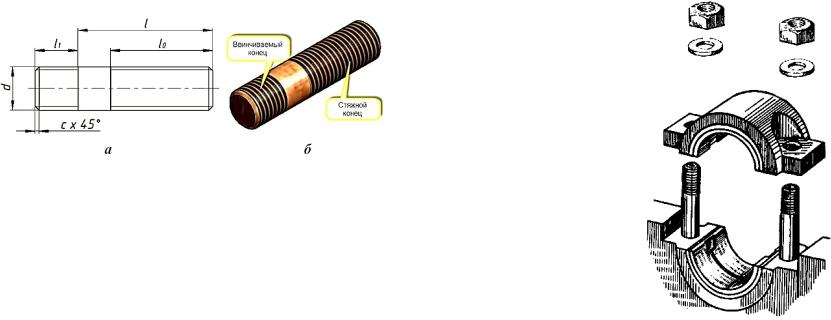

Таблица 1.1. Зависимость длины посадочного конца шпильки от материала изделия, в которое она ввертывается

1.6.3. Гайки

Гайки являются одним из важнейших элементов резьбового соединения, они различаются по форме поверхности, характеру исполнения, характеру резьбы и точности изготовления. Выбор типа гайки зависит от ее назначения и условий работы. Крепежные гайки, которые навинчиваются на болты и шпильки, чаще всего бывают шестигранной формы, реже квадратной. Кроме шестигранных и квадратных гаек, в машиностроении широко применяются гайки специальной формы: круглые, гайки-барашки и пр.

Высота нормальных шестигранных гаек класса точности В по ГОСТ 5915-70 Н = 0,8d. В особых случаях при больших стяжных усилиях, а также там, где в процессе эксплуатации приходится часто демонтировать резьбовое соединение, применяют гайки высокого класса точности В по ГОСТ 15523-70 (1,2d) и особо высокого класса точно-

26

сти А по ГОСТ 5931-70 (1,6d). При незначительных стяжных усилиях и там, где необходимо ограничить выступ гайки, применяют гайки уменьшенной высоты класса точности В по ГОСТ 5916-70 (0,5 – 0,6 d).

Разновидностями шестигранных гаек служат гайки корончатые и прорезные, устанавливаемые на резьбовых соединениях, подлежащих стопорению с помощью шплинтов. Они обычно выполняются с увеличенной общей высотой.

При небольших стяжных усилиях и частом завинчивании и отвинчивании применяют гайки-барашки (с двумя ушками) для удобства завертывания их вручную, без ключа.

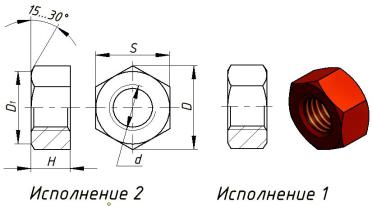

Шестигранные гайки выпускают в двух исполнениях – с одной и двумя коническими фасками (рис. 1.21).

Рис. 1.21. Наглядное изображение и чертеж гайки в двух исполнениях

Основные размеры шестигранных гаек класса точности В, нормальных по ГОСТ 5915-70, приведены в табл. прил. 3.

Пример условного обозначения шестигранной гайки 1 исполне-

ния с диаметром резьбы d=12 мм, с крупным шагом Р=1,75 мм, полем допуска – 6Н, классом прочности – 12 и маркой стали – 40Х:

Гайка М12 – 6H.12.40X ГОСТ 5915-70

27

1.6.4. Шайбы

При сборке резьбовых соединений под гайки или головки болтов обычно подкладывают шайбы. Они позволяют увеличить опорную поверхность под гайкой, предохранить поверхность детали от задирания ее гранями гайки, а при неровностях на наружной поверхности детали предотвратить перекос гайки.

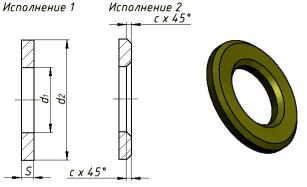

Различают шайбы круглые, пружинные, стопорные, косые и др. Круглые шайбы изготавливают без фаски, штампованными из листа (ГОСТ 11371-78) и с односторонней фаской, точеными на станке

(рис. 1.22).

Рис. 1.22. Шайбы круглые

Основные размеры шайб обычных по ГОСТ 11371-78 приведены в прил. 4.

Примеры условных обозначений шайб:

а) шайба 1 исполнения для болта, шпильки диаметром резьбы 18

мм: Шайба 18 ГОСТ 11371-78;

б) пружинная шайба из стали марки 65Г для болта, винта, шпильки с диаметром резьбы 18 мм: Шайба 18 Л 65Г ГОСТ 6402-70.

Примечание. Буква, стоящая за цифрами, обозначающими диаметр резьбы, указывает тип пружинной шайбы: Л – легкие шайбы; Н – нормальные шайбы; Т – тяжелые шайбы.

28

1.6.5. Глухие резьбовые отверстия под шпильку

Геометрические модели глухих резьбовых отверстий в деталях под шпильку создают в соответствии с размерами, установленными ГОСТом (ГОСТ 10549–80 для метрической резьбы).

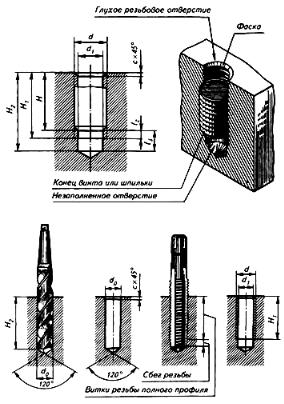

Для вычерчивания глухого резьбового отверстия необходимо знать следующие размеры (рис. 1.23):

d – диаметр резьбового отверстия;

d0 – диаметр глухого отверстия без резьбы;

Н – нормальную глубину завинчивания шпилек и винтов, Н = l1

(табл. 1.1);

Н1 – наименьшую длину полной резьбы со сбегом; Н2 – наименьшую глубину сверления под резьбу при глубине за-

винчивания не более Н; с – величину фаски.

Размеры H1 и Н2 находят из следующих соотношений:

31

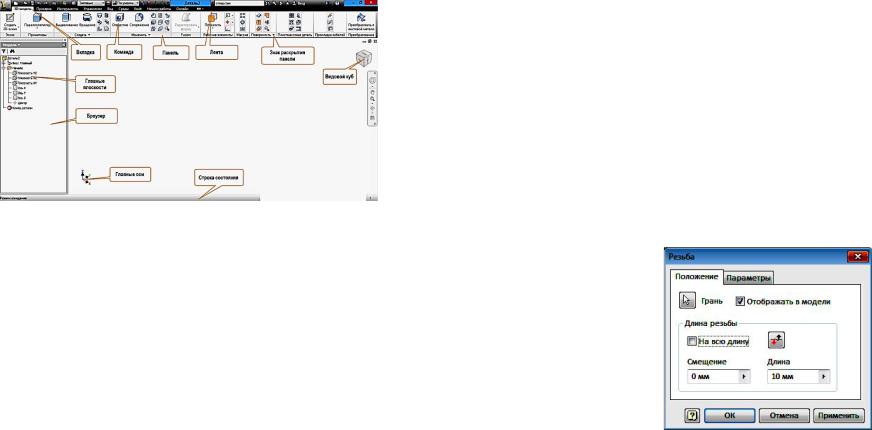

Рис. 2.1. Окно среды «Деталь»

Для загрузки среды «Деталь» выберем в быстром меню в за-

кладке «Создать» инструмент «Деталь» .

Для формирования резьбы при создании геометрических моде-

лей деталей в Inventor 2013 используются команды «Отверстие»

и «Резьба» , расположенные на панели «Изменить».

Команда «Резьба» создает резьбу в отверстих (внутренняя резьба) или на цилиндрических элементах (внешняя резьба), таких как валы, шпильки и болты. Можно указать место расположения резьбы, длину, отступ начала резьбы, направление, тип, номинальный размер, класс и шаг резьбы. Данные для резьбы храняться в электронной таблице и могут быть настроены пользователем.

Команда «Отверстие» позволяет создавать отверстия по точкам эскиза или другим выбранным геометрическим элементам.

32

Можно создавать просттые, резьбовые, конусные и конусные резьбовые отверстия, а также включать типы резтбы из таблицы с данными для резьбовых соединений. Пользователь может создавать отверстия с цековкой, зенковкой или местом под утопление. Можно задавать допуски для размеров отверстия.

2.1. Создание резьбы на геометрических моделях деталей с

помощь команды «Резьба»

В начале рассмотрим построение внешней резьбы на цилиндрическом стержне диаметром 20 мм и длиной 100 мм.

Щелкнем на команде «Резьба» , расположенной на панеле «Изменить» в закладке «3D-модель». Появиться панель «Резьба» (рис. 2.2).

Рис. 2.2. Диалоговое окно «Резьба»

В диалоговом окне предлагается:

выбрать грань, на которой будет создаваться резьба ;

указать с помощью переключателя можно зать режим отображения или не отображения резьбы;

в окне «Длина резьбы» можно включить или выключить параметр «На всю длину». Если параметр отключть, убрав галочку, то,
