Таблица 3 . 1 7 Трибологические свойства многослойных пленок на основе Ti1–хAlхN слоев, сформированных МР, ЭДИ и ЭДИ+МР
|
|
|
|
|
|
|
|
|
|
|
ТемП |
|
|
m |
,·10 |
–5 |
V |
,·10 |
–4 |
|
|
V |
,·10 |
–8 |
|
|
|
|
|
||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
Iп |
|
Iп |
|
|
I |
|
|
|
|
|
|
|
|
|||||||||
|
|
|
|
|
|
|
|
|
|
|
|
–3 |
|
|
|
к |
|
dп, |
Vк, ·10 |
–3 |
|
Мтр, |
|||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||
|
|
|
ТехП |
|
|
|
|
|
|
|
Vнагр.с, |
m, ·10 |
|
мг |
|
|
|
|
3 |
|
|
|
|
|
|
3 |
|
|
|
f |
|||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||
|
|
|
|
|
|
|
|
|
|
|
Тс, К |
|
К/мин |
мг |
|
|
мм |
|
|
|
мм |
|
мм |
мм/с |
|
|
Н·м |
||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||
|
|
|
|
|
|
|
|
|
|
|
Н·м |
|
Н·м |
|
|
|
Н·м |
|
|
|
|||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
2 |
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1 |
|
|
|
|
|
|
|
3 |
4 |
|
5 |
|
|
|
|
6 |
|
|
|
|
|
|
7 |
|
|
8 |
9 |
|
10 |
11 |
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||
|
Магнетронное распыление: общие ТехП: Uвыс = 600 В; tи.о = 5 мин; Vнагр.подл = 70 К/мин; N = 2,0 кВт; Р = 1,0 Па; Uсм = 80 В; |
||||||||||||||||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
605…620 |
|
N2 = 35 %, LAl = 270 мм и LTi = 100 мм (* – tи.о = 20 мин) |
|
|
|
|
|
|||||||||||||||||
|
Р, Па |
0,8 |
|
|
0,3 |
6,5 |
7,80 |
|
3,50 |
|
|
|
3,77 |
|
0,81 |
1,09 |
|
0,13 |
0,15 |
||||||||||||||||
|
|
|
|
|
|
605…625 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||
1,0 |
|
|
0,4 |
5,4 |
6,08 |
|
2,76 |
|
|
|
2,15 |
|
0,62 |
0,84 |
|
0,12 |
0,14 |
||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
605…630 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||
|
|
|
|
|
|
1,2 |
|
|
0,6 |
2,9 |
3,54 |
|
0,92 |
|
|
|
0,68 |
|
0,53 |
0,72 |
|
0,09 |
0,11 |
||||||||||||
|
|
|
|
|
|
|
|
|
|
|
605…610 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||
|
|
|
|
|
|
40 |
|
|
|
0,1 |
12,7 |
14,78 |
|
8,58 |
|
|
|
10,24 |
4,12 |
5,57 |
|
0,25 |
0,30 |
||||||||||||
|
Uсм, В |
|
|
|
|
|
605…615 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||||
60 |
|
|
|
0,2 |
10,5 |
12,25 |
|
7,53 |
|
|
|
9,56 |
|
3,05 |
4,12 |
|
0,17 |
0,19 |
|||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
690…710 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||
|
|
|
|
|
|
80* |
|
0,4 |
1,2 |
0,12 |
|
0,38 |
|
|
|
0,18 |
|
0,38 |
0,51 |
|
0,08 |
0,10 |
|||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||||||||
|
Электродуговое |
|
|
испарение: общие ТехП: Uвыс = 1000 В; tи.о = 20 мин; Vнагр.подл = 25 К/мин; Uсм = 200 В; N2 = 100 %; Iд =75 А; |
|||||||||||||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
670…725 |
|
|
Р = 1,0 Па; LAl = 310 мм и LTi = 310 мм |
|
|
|
|
|
|
|
|
|
|
|
||||||||||
|
|
|
|
|
|
0,5 |
|
|
1,9 |
7,6 |
9,24 |
|
6,96 |
|
|
|
7,26 |
|
1,59 |
2,15 |
|
0,15 |
0,17 |
||||||||||||
|
|
|
|
|
|
|
|
|
|
|
670…735 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||
|
Р, Па |
0,6 |
|
|
2,2 |
10,2 |
11,75 |
|
6,59 |
|
|
|
10,15 |
2,13 |
2,88 |
|
0,16 |
0,18 |
|||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||
0,8 |
|
670…775 |
|
3,5 |
6,8 |
8,10 |
|
4,15 |
|
|
|
5,77 |
|
1,36 |
1,84 |
|
0,14 |
0,15 |
|||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
670…790 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||
|
|
|
|
|
|
1,0 |
|
|
4,0 |
0,20 |
1,06 |
|
0,26 |
|
|
|
0,78 |
|
0,54 |
0,73 |
|
0,11 |
0,13 |
||||||||||||
|
|
|
|
|
|
|
|
|
|
640…760 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||
|
|
|
|
|
|
45 |
|
|
|
4,0 |
7,2 |
8,69 |
|
5,23 |
|
|
|
6,15 |
|
1,45 |
1,96 |
|
0,14 |
0,15 |
|||||||||||
|
|
|
|
|
|
|
|
10 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
251 |
|
670…790 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||
|
|
|
|
К/мин |
|
|
|
4,0 |
0,08 |
0,03 |
|
0,05 |
|
|
|
0,43 |
|
0,10 |
0,14 |
|
0,09 |
0,10 |
|||||||||||||
|
Vнагр.подл |
, |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
20 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||
|
tи.о |
|
мин |
|
15 |
|
|
670…850 |
|
6,0 |
0,13 |
0,08 |
|
0,10 |
|
|
|
0,62 |
|
0,37 |
0,50 |
|
0,11 |
0,12 |
|||||||||||
|
|
|
40 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||
|
|
|
|
|
|
|
|
|
770…890 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||
|
|
|
|
|
|
10 |
|
|
|
4,0 |
0,10 |
0,05 |
|
0,07 |
|
|
|
0,57 |
|
0,23 |
0,31 |
|
0,10 |
0,11 |
|||||||||||
|
|
|
|
|
|
|
60 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
92
Окончание табл. 3 . 1 7
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
|
|
|
|
|
|
|
|
|
|
|
Комбинированный метод – МР+ЭДИ: общие ТехП: Uвыс = 600 В; N = 2,0 кВт; Uсм = 90 В; N2 = 50 %; Iд = 75 А; Р = 1,0 Па;
LAl = 270 мм (катод) и LTi = 100 мм (мишень)
|
|
|
|
|
702 |
|
605…685 |
2,6 |
4,9 |
5,58 |
2,83 |
5,34 |
0,92 |
1,24 |
0,13 |
0,15 |
|
|
|
|
К/мин |
|
600 |
|
|
|
|
|
|
|
|
|
|
|
|
Vнагр.подл |
|
|
602 |
|
615…700 |
|
|
|
|
|
|
|
|
|
|||
, |
|
2,9 |
3,8 |
1,34 |
1,97 |
0,81 |
0,87 |
1,18 |
0,12 |
0,14 |
|||||||
|
tи.о |
мин |
|
700 |
|
|
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
||||||
|
|
|
|
203 |
|
690…815 |
4,2 |
3,1 |
1,45 |
0,87 |
1,06 |
0,32 |
0,43 |
0,09 |
0,10 |
||
|
|
|
|
|
|
||||||||||||
|
|
|
|
|
|
600 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1TiN-Ti1–хAlхN – технологический процесс осаждения слоев пленки проводится при напряжении смещения Uсм = 280 В, остальные процессы при Uсм = 200 В.
2TiМР-Ti1–хAlхNМР+ЭДИ. 3TiЭДИ-•TiNМР-Ti1–хAlхNМР+ЭДИ•-Ti1–хAlхNМР+ЭДИ.
плотности тока 3 мА/см2, затем падает (см. рис. 3.27, а, кривая 1). Рост анодного тока в щелочных растворах связан с селективным растворением зерен WC. Кривая 2 (см. рис. 3.27) представляет поляризационную кривую образца ВК8 c осажденным Ti1–хAlхN слоем. Установлено, что сформированный Ti1–хAlхN слой не влияет на потенциал свободной коррозии Екор, который как и на образце без упрочнения близок к –0,4 В; а также не влияет на кинетику восстановления кислорода (катодные участки кривых 1 и 2 практически совпадают). Анодный ток достигает предельного значения при потенциале –60 мВ, выше которого начинается переход в пассивное состояние. Сравнение токов при одинаковом потенциале –0,2 В кривых 1 и 2 на рис. 3.27, а показывает, что Ti1–хAlхN слой существенно тормозит процесс анодного растворения. Скорость растворения при потенциале –0,2 В уменьшается примерно в 18 раз.
На рис. 3.27, б представлена поляризационная кривая неупрочненных образцов. Анодная кривая характеризуется тремя участками пассивного состояния.
а |
б |

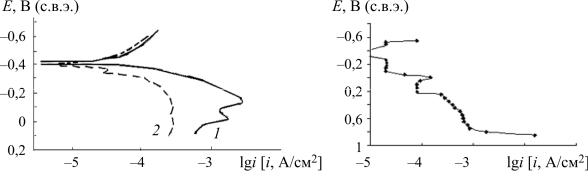

Рис. 3.27. Поляризационные кривые образца из ВК8: 1 – без Ti1–хAlхN слоя;
2 – с Ti1–хAlхN слоем (а) и из Р6М5 (б)
Первый участок кривой с –300 до –70 мВ имеет самую малую плотность тока в пассивном состоянии 15 мкА·см–2. Второй участок пассивности наступает при потенциалах выше 0 В и простирается до 0,4 В. Ток в пассивном состоянии составляет 79 мкА·см–2, т.е. в 5,3 раза выше, чем на первом участке пассивности. Третий участок торможения растворения на-
чинается с потенциала 0,4 В и простирается до 0,75 В. На этом участке ток медленно растет с 22 до 83 мА·см–2.
Полученные результаты позволили заключить, что наличие пассивности с низкими токами растворения делает проблематичным определение тормозящего влияния Ti1–хAlхN слоя на скорость растворения, так как если
93
бы она препятствовала растворению, то токи получались бы меньше и выходили за рамки чувствительности милливольтметра.
Установлено, что Ti1–хAlхN слой с максимальным содержанием h-Ti3Al2N2 и Al уменьшает скорости растворения при коррозии сплава ВК8 в 18 раз, а стали Р6М5 – в 13 раз.
3.4. УПРАВЛЕНИЕ ФИЗИКО-МЕХАНИЧЕСКИМИ, ТРИБОЛОГИЧЕСКИМИ, КОРРОЗИОННЫМИ И АДГЕЗИОННЫМИ СВОЙСТВАМИ МНОГОСЛОЙНЫХ ПЛЕНОК НА ОСНОВЕ ДВУХКОМПОНЕНТНЫХ TIN (ZrN)
И ТРЕХКОМПОНЕНТНЫХ TIХZr1–ХN И TI1–ХAlХN СЛОЕВ С ГРАДИЕНТОМ СТРУКТУРЫ, ФАЗОВОГО И ЭЛЕМЕНТНОГО СОСТАВА
С ИСПОЛЬЗОВАНИЕМ РАЗЛИЧНЫХ ИСТОЧНИКОВ ПЛАЗМЫ
На основании комплексных механических, трибологических и коррозионных испытаний TiхZr1–хN и Ti1–хAlхN слоев были установлены способы управления ФМС, ИАС и коррозионными свойствами разработанных МП.
Оптимальным комплексом ФМС, ИАС, минимальной хрупкостью, высокой трещиностойкостью и адгезионной прочностью обладают многослойные многокомпонентные пленки на основе двух- и трехкомпонентных слоев:
1. Многослойная Ti,Zr-ИБ-•TiхZr1–хN-Ti,Zr-ИБ•-TiхZr1–хN пленка на основе наноструктурированных слоев с максимальными объемными доля-
ми с-TiZrN2 (24,4 %) и Zr3N4 (66,9 %) фаз, максимальным содержанием Zr (35,02 ат. %), минимальной дефектностью поверхности, максимальной инертностью к обрабатываемому материалу и высокими ФМС: Н = 36 ГПа;
Е = 213 ГПa; We = 78 %; H/E = 0,18; H3/E2 = 1,1 ГПa, трибологическими: Iпm = 0,86·10–5 мг·Н–1·м–1, IпV = 0,08·10–4 мм3·Н–1·м–1, IкV = 0,12·10–8 мм3·Н–1·м–1, f = 0,07 и адгезионными свойствами: HF-1, Sотп = 0,44·105 мкм2, коэффициентом трещиностойкости Ктр = 0,03, коэффициентом отслоения Ко = 0,08, хрупкостью Sотп = 28,11 мкм2 и динамической микротвердостью Н115 = 0,9 ГПа получена при проведении ИБ промежуточных металлических Ti,Zr слоев перед осаждением TiхZr1–хN слоев МП.
2. Многослойная TiЭДИ-•TiNМР-TiхZr1–хNМР+ЭДИ•-TiхZr1–хNМР+ЭДИ плен-
ка с объемными долями с-TiZrN2 (71,5 %) и Zr3N4 (13,4 %) фаз, содержанием Zr (36,11 ат. %), с градиентом структуры и состава слоев, минимальной дефектностью поверхности, максимальной инертностью к обрабатываемому материалу и высокими ФМС: Н = 37 ГПа; Е = 411 ГПa; We = 69 %; H/E = 0,15; H3/E2 = 0,8 ГПa, заданными трибологическими: Iпm = 0,97·10–5 мг·Н–1·м–1,
IпV = 0,35·10–4 мм3·Н–1·м–1, IкV = 0,85·10–8 мм3·Н–1·м–1, f = 0,08 и адгезионны-
94
ми свойствами: HF-1, Sотп = 0,68·105 мкм2, Ктр = 0,16, Ко = 0,12, хрупкостью
Sотп = 24,24 мкм2 и Н115 = 0,9 ГПа получена за счет увеличения степени ионизации плазменного потока при одновременном использовании электро-
дугового испарителя и магнетронного распылителя.
3. Многослойная TiМР-•TiNМР-ZrNЭДИ•-TiхZr1–хNМР+ЭДИ пленка с поликристаллическими и наноструктурированными слоями с объемными доля-
ми с-TiZrN2 (19,2 %) и Zr3N4 (74,8 %) фаз, содержанием Zr (32,11 ат. %),
с градиентом структуры и состава слоев, минимальной дефектностью поверхности, максимальной инертностью к обрабатываемому материалу и высокими ФМС: Н = 36 ГПа; Е = 312 ГПa; We = 70 %; H/E = 0,12;
H3/E2 = 0,82 ГПa, заданными трибологическими: Iпm = 1,07·10–5 мг·Н–1·м–1,
IпV = 0,27·10–4 мм3·Н–1·м–1, IкV = 0,72·10–8 мм3·Н–1·м–1, f = 0,08 и адгезионны-
ми свойствами: HF-1, Sотп = 0,14·105 мкм2, Ктр = 0,15, Ко = 0,10, хрупкостью
Sотп = 19,50 мкм2 и Н115 = 1,1 ГПа получена за счет увеличения степени ионизации плазменного потока при попеременном и одновременном исполь-
зовании электродугового испарителя и магнетронного распылителя.
4. Многослойная Ti-TiN-•Zr-ZrN•-Zr-•TiхZr1–хN-Zr•-TiхZr1–хN пленка с поликристаллическими и наноструктурированными слоями с объемными долями с-TiZrN2 (31,6 %), Zr2N (47,9 %) и Zr3N4 (20,5 %) фаз, содержанием
Zr (35,02 ат. %), с Zr слоями с высокой энергоемкостью, теплопроводностью, сопротивлением истиранию и TiхZr1–хN слоями с высокой термической устойчивостью к твердофазным и жидкофазным диффузионным реакциям и окислению при повышенных температурах, минимальной дефектностью поверхности и заданными ФМС: Н = 45 ГПа; Е = 436 ГПa; We = 63 %;
H/E = 0,10; H3/E2 = 0,75 ГПa, трибологическими: Iпm = 1,16·10–5 мг·Н–1·м–1, IпV = 0,54·10–4 мм3·Н–1·м–1, IкV = 1,07·10–8 мм3·Н–1·м–1, f = 0,1 и адгезионны-
ми свойствами: HF-1, Sотп = 0,68·105 мкм2, Ктр = 0,10, Ко = 0,07, хрупкостью
Sотп = 40,48 мкм2 и Н115 = 0,7 ГПа получена за счет разделения функций между Zr слоями с максимальной теплопроводностью и ZrN, TiN, TiхZr1–хN
слоями с высокой термической устойчивостью.
5. Многослойная TiЭДИ-•TiNМР-Ti1–хAlхNМР+ЭДИ•-Ti1–хAlхNМР+ЭДИ плен-
ка поликристаллическими и наноструктурированными слоями с объемной долей h-Ti3Al2N2 (100 %) фазы, содержанием Al (28,7 ат. %), заданным элементным составом и ФМС: Н = 36 ГПа; Е = 356 ГПa; We = 76 %;
H/E = 0,1; H3/E2 = 1,31 ГПa, износостойкими: |
Iпm |
= 1,45·10–5 мг·Н–1·м–1, |
IпV = 0,05·10–4 мм3·Н–1·м–1 и антифрикционными: |
IкV |
= 0,43·10–8 мм3·Н–1·м–1, |
f = 0,09 и высокой адгезионной прочностью: Sотп = 0,56·105 мкм2 и HF-1,
Sотп = 0,09·105 мкм2, Ктр = 0,15, Ко = 0,10, хрупкостью Sотп = 30,48 мкм2
95
