а

б

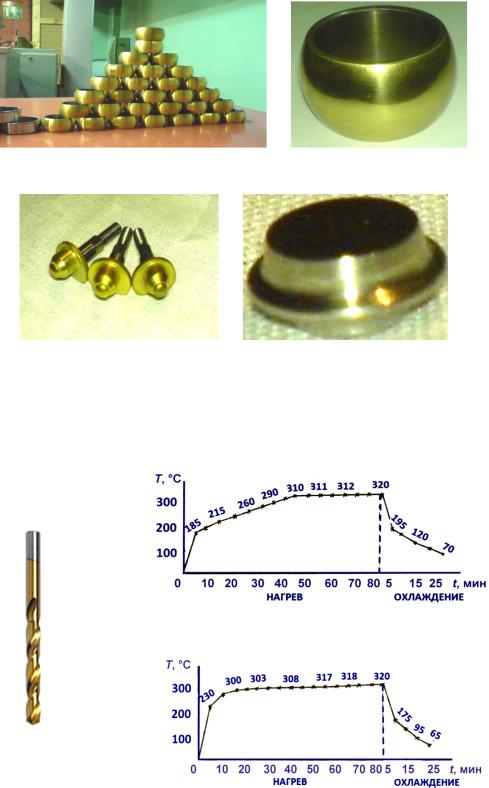

Рис. 3.30. Упрочненные детали: а) внутреннее кольцо подшипника скольжения высокоэнергетических машин; б) пары трения топливорегулирующей аппаратуры

б

а

в

Рис. 3.31. Упрочненное сверло (а) и зависимость температуры сверла от времени с использованием бронзовой оснастки (б); без использования бронзовой оснастки (в)

101

Об увеличении или снижении стойкости инструмента судят по отношению количества просверленных отверстий упрочненным инструментом к количеству просверленных отверстий серийным инструментом.

Количество испытываемых сверл оговаривалось контрольной службой. Согласно акту испытаний разработанный техпроцесс позволяет увеличить износостойкость мелкоразмерных сверл с TiN пленкой по сравнению с обычными сверлами в 2…3 раза, по сравнению со сверлами после оксидофосфотации в 2 раза.

Промышленные испытания неупрочненных сверл Ø 14 мм и с МП на основе TiN слоев, сформированных МР, показали увеличение их стойкости в 1,3 раза при обработке пластины толщиной 20 мм из стали марки Х18Н9Т.

Большую партию фрез из стали Р6М5 с размерами: 100×3, 125×4, 160×4, изготовленных по ГОСТ 2679–73 в различном состоянии (без термообработки, с различными видами термообработки), упрочняли путем осаждения МП на основеTiхZr1–хN слоев, что позволило выявить эффект от упрочнения фрез. С целью определения экстремальных условий работы технологического инструмента из быстрорежущей стали испытания проводили при различных режимах. Результаты испытаний представлены в табл. 3.20.

Изучали износ неупрочненного инструмента и с МП на основе TiхZr1–хN слоев для установления эффективности упрочнения. В качестве объекта исследования выбрана фреза из быстрорежущей стали Р6М5 с размерами 125×4 мм.

При исследовании режущей кромки фрезы и ее ЗП и ПП выявлены следующие дефекты: высокая шероховатость режущей кромки и дефекты поверхностей вдоль кромки, следы механической обработки на поверхности фрезы и трещина во впадине (в месте скругления) между зубцами фрезы. Длительность работы неупрочненной фрезы до разрушения соответствовала 5 ч. Для выявления причин разрушения фрезы были исследованы режущая часть и ее задняя и передняя поверхности. Установлены следующие дефекты: пластическое деформирование режущей части; износ по ПП и ЗП поверхностям фрезы; высокая шероховатость ее режущей части; наростообразование; абразивно-механический износ и адгезионно-усталостное изнашивание фрезы (рис. 3.32).

Изучен характер износа режущей кромки упрочненной фрезы, отработавшей аналогичное число часов, что и неупрочненная фреза (рис. 3.33). Упрочненная фреза после аналогичной обработки аустенитной стали незначительно изношена. На поверхностях фрезы наблюдаются следы МП, предотвратившие ее износ (рис. 3.33, а, б).

102

Таблица 3 . 2 0

Стойкостные испытания сверл с МП на основе TiхZr1–хN и TiхZr1–хОN слоев на РП ОАО «Азотхимремонт» (обрабатываемый материал 12Х18Н10Т)

Тип инструмента

Диаметр, мм

Матери-







Время

Классчистоты поверхности

Количество

Стружка/состояние

Vшпинделя,

Vподачи,

Материал

обра-

ал инст-

обработок

обработанной

румента

об/мин

об/мин

слоя

ботки,

(размер, мм)

поверхности







мин

















































8

Р6М5

500

1001

Нет

10

4

max 60

Элементная, рваные

Сверло

















края/поверхностьдета-

















ли сзаусенцами, нали-

















пание стружки





























TiхZr1–хN

30

6

280

Сливная/чистая



8

Р18

450

1002

Нет

1,7

4

1 отв.

Элементная, рваные







(норма





2,1

4

10 отв.

края/ поверхностьдета-

Сверло





250)





>4,2

4

19 отв.

ли сзаусенцами, нали-

















пание стружки









TiхZr1–хN

0,8

6

1 отв.

Сливная/чистая























1,0

6

30 отв.















>4,2

6

40 отв.





8

Р6М5

500

633

Нет

20

4

max 24 паз.

Элементная, рваные

















(8×4×120)

края/ поверхностьдета-



















ли сзаусенцами, нали-



















пание стружки











TiхZr1–хОN

360

6

120 паз.

Сливная/чистая

пальчиковая















(8×4×120)





















20

Р6М5

250

503

Нет

120

4

10 паз.

Элементная, рваные















(20×10×150)

края/поверхностьдета-

















ли сзаусенцами, нали-

















пание стружки

Фреза

























TiхZr1–хОN

180

6

15 паз.

Сливная/чистая















(20×10×150)





22

Р6М5

250

503

Нет

120

4

10 паз.

Элементная, рваные

















(22×10×150)

края/ поверхностьдета-



















ли сзаусенцами, нали-



















пание стружки











TiхZr1–хОN

180

6

15 паз.

Сливная/чистая

















(22×10×150)



1Радиально-сверлильный станок модели 2М55 (РП «Азотхимремонт» ОАО «Азот», г. Березники).

2Радиально-сверлильный станок модели 2М52 (ЗАО «Березниковский механический завод»).

3Вертикально-фрезерный станок модели 6Р13.

103

а

б

в

г

д

е

ж з

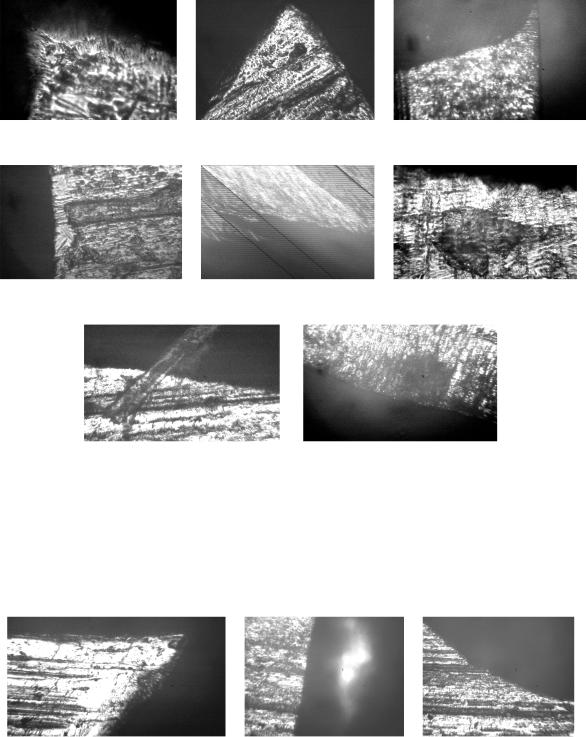

Рис. 3.32. Износ фрезы без упрочнения: а) выпучивание ЗП; б) выпучивание ЗП и опускание ПП; в) лунка износа на ПП; г) ленточка износа на ЗП; д) разрушение режущей кромки на ПП; е) нарост в виде объемного тела; ж) нарост в виде полосы; з) вырыв быстрорежущей матрицы. ×300

а

б

в

Рис. 3.33. Износ режущей части фрезы, упрочненной с МП на основе TiхZr1–хN слоев: а) вырыв на режущей кромке; в) режущая часть на ПП со следами пленки;

г) режущая часть на ЗП со следами пленки. ×300

104

Обнаружен отделяющийся TiхZr1–хN слой от режущей части фрезы, которая фактически не деформирована (рис. 3.33, б). Малая деформация режущей кромки, режущей части на ЗП (рис. 3.33, в) свидетельствует о том, что МП на основе TiхZr1–хN слоев снижает теплоперенос в быстрорежущую матрицу и таким образом способствует сохранению прочности подложки, необходимой для сопротивления пластической деформации и адгезионному изнашиванию в процессе резания.

На основании проведенного исследования характера изнашивания режущей части упрочненной фрезы можно отметить следующее: износ режущей кромки, ЗП и ПП фрезы минимальный; оставшиеся следы МП свидетельствуют о частичном ее деформировании на поверхностях фрезы; увеличение эксплуатационной стойкости упрочненных фрез в первую очередь связано с повышением трибологических свойств поверхности и уменьшением трения контактных поверхностей, что способствовало уменьшению налипания стружки и образования наростов, улучшению схождения стружки с передней поверхности, снижению осевой силы

икрутящего момента, повышению точности обрабатываемой детали;

МП на основе TiхZr1–хN слоев, благодаря более высокой микротвердости, трещиностойкости, адгезионной прочности с быстрорежущей матрицей

ивысокому уровню сжимающих остаточных напряжений сдерживает процессы образования и развития трещин и сдвигает их начало в область более высоких тепловых и силовых нагрузок; термически стабильный

TiхZr1–хN слой, являясь «третьей средой», препятствует схватыванию трущихся поверхностей и способствует сохранению прочности быстрорежущей матрицы, уменьшению износа поверхности фрезы в 2…5 раз, увеличению скорости резания и срока службы режущего инструмента, в том числе мелкоразмерного.

Наибольший эффект упрочнения фрез (до 3 раз по объему резки) заметен при обработке закаленных высоколегированных сталей. По результатам проведенных работ с упрочненным режущим инструментом, технология упрочнения принята к применению на предприятии. Значительный эффект получен при обработке некоторых видов металла электродов, например, типа Э-10Х20Н70Г2М2Б2В. Проведенные испытания мелкораз-

мерных сверл из быстрорежущей стали с МП на основе TiхZr1–хN слоев показали увеличение стойкости в 1,5…1,8 раза.

Промышленные испытания сверл АГУ 23-90 с твердосплавными пластинками из ВК8 и ВК60М с износо- и коррозионно-стойкой многослойной пленкой на основе Ti1–хAlхN слоев, сформированной в оптимальных
