Материал: Изучение функциональных свойств многослойных пленок на основе двух- и трехкомпонентных нитридов тугоплавких металлов и их соединений с легкоплавкими металлами и неметаллами

Таблица 3 . 2 3

Результаты промышленных испытаний фрез с многокомпонентной МП на основе Ti-B-N слоев, сформированных после предварительной обработки подложки АИИ (вертикально-фрезерный станок 6Р13)

Экспериментальные данные показывают, что многокомпонентные МП на основе Ti-B-Si-N, Ti-B-N и Ti-Si-N слоев с оптимальными функциональными свойствами формируются в определенном интервале ТехП, причем значительную роль играет температура и продолжительность предварительного нагрева инструмента в процессе его очистки и активизации. Оптимальным является вновь разработанный способ продолжительной равномерной по сечению инструментаипартренияпредварительнойеготермическойобработки.

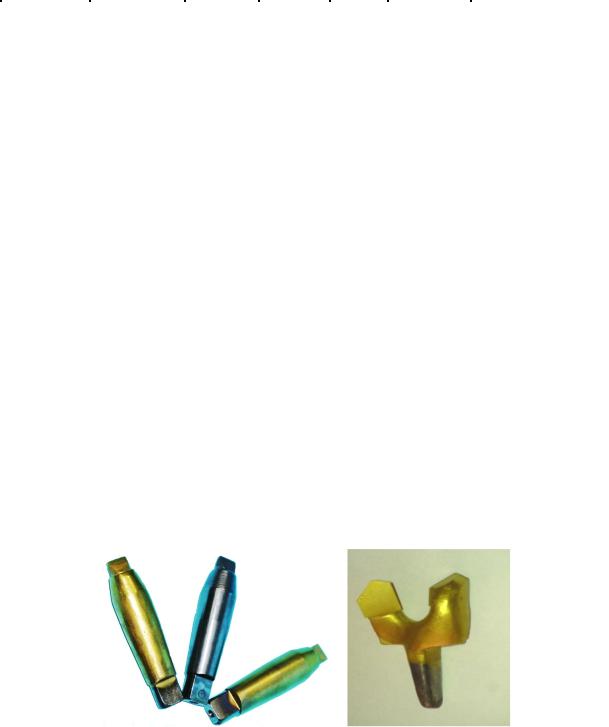

Упрочненные резцы РС-14 и коронки ДУ-42 с многокомпонентными многослойными пленками на основе TiхZr1–хN слоев, сформированных ЭДИ и комбинированным методом, показаны на рис. 3.35. Результаты промышленных испытаний резцов РС-14 проходческого комбайна «Урал-20Р» приведены в табл. 3.24.

Рис. 3.35. Резец РС-14 с МП (а) на основе TiхZr1–хN слоев – желтый цвет,

на основе многокомпонентной многослойной TiC-TiхZr1–хN-TiC пленки – серый цвет; б) коронка ДУ-42, упрочненная МП на основе TiхZr1–хN слоев

111

Установлено, что за текущий момент времени с начала установки резцов в ходе проходки камер по пласту Кр-II количество добытой руды составило 5050 т, изношено 5 обычных резцов РС-14 и 3 резца с МП на ос-

нове TiхZr1–хN слоев.

Согласно полученным данным определен объем руды, приходящийся на 1 обычный резец: 50505 =1010 т, на 1 упрочненный резец: 50503 =1683,3 т.

Стойкость упрочненного резца РС-14 по отношению к обычному составляет

1683,31010 =1,67 раза.

Сравнительная диаграмма добычи руды обычными резцами и резцами РС-14 с МП на основе TiхZr1–хN слоев приведена на рис. 3.36.

Рис. 3.36. Сравнительная диаграмма добычи калийной руды неупрочненными резцами и резцами РС-14 с МП на основе TiхZr1–хN слоев, сформированных ЭДИ, при обработке пласта Кр-II

Установлено, что за текущий момент времени с начала установки резцов РС-14 в ходе проходки камер по пласту Кр-II количество добытой руды составило 4450 т, изношено 8 неупрочненных резцов РС-14 и 7 резцов с многокомпонентной многослойной TiC-TiхZr1–хN-TiC пленкой, сформированной комбинированным методом.

В соответствии с полученными данными определен объем добытой руды, приходящийся на 1 неупрочненный резец: 44508 = 556,25 т, на 1 уп-

рочненный резец: 44507 = 635,7 т. Увеличение стойкости упрочненного резца по отношению к обычному составляет 556,637,525 =1,14 раза.

113

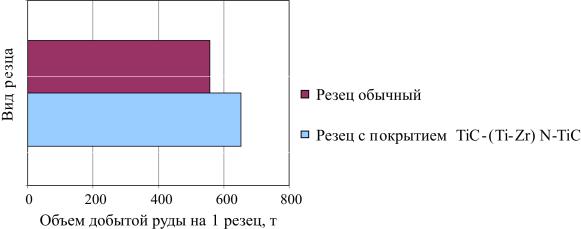

Диаграмма добычи руды резцами РС-14 с многокомпонентной многослойной TiC-TiхZr1–хN-TiC пленкой при обработке пласта Кр-II в сравнении с обычными резцами приведена на рис. 3.37.

Рис. 3.37. Сравнительная диаграммадобычи калийной руды неупрочненными резцами и резцамиРС-14 с TiC-TiхZr1–хN-TiC пленкой, сформированнойЭДИ, приобработке пласта Кр-II

Маркировка резцов неупрочненных и резцов РС-14 с МП на основе TiхZr1–хN слоев при обработке мягкого пласта аналогична маркировке при обработке твердого Кр-II пласта.

Установлено, что за текущий момент времени с начала установки неупрочненных резцов в ходе проходки камер по пласту АБ объем добытой руды составил 5796 т, изношено 15 обычных резцов РС-14. За текущий момент времени с начала установки резцов с МП на основе TiхZr1–хN слоев, в ходе проходки камер по пласту АБ объем добытой руды составил 16 228,8 т, изношено 15 резцов РС-14 с МП на основе TiхZr1–хN слоев.

Согласно полученным данным определен объем добытой руды, при-

ходящийся на 1 обычный резец: 579615 = 386,4 т, на 1 упрочненный резец:

16228,8 =1081,92 т. Повышение стойкости упрочненного резца по отно15

шению к обычному сверлу составляет 1081,92386,4 = 2,8 раза.

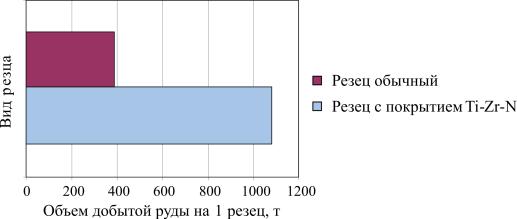

Сравнительная диаграмма добычи неупрочненным резцом РС-14 и резцом РС-14 с МП на основе TiхZr1–хN слоев, сформированных ЭДИ, приведена на рис. 3.38.

114
