Материал: История архитектуры ХХ века

Однокомнатные квартиры имеют площади 21-38/10,5-19/3,5-8 кв.м.

Рисунок 7.1 - "Гостинка" во Владивостоке

. Современное типовое строительство

В условиях современной жизни, сложно представить всю картину изменений, вызванных развалом СССР и развитием регионального строительства. Сегодня мы можем говорить не столько о государственной архитектурной позиции, и даже не о каком-то целостном урегулировании типовой архитектуры в отдельно взятом городе, сколько о работе конкретных частных проектных и строительных организаций. Это создает бесконечное число модификаций типовых секций предыдущих периодов, провоцирует возникновение новых технологий, планировок, экстерьеров и т.д. и т.п.

В настоящее время люди сами платят за свое жилье, и они хотят, что бы их жилище максимально соответствовало всем требованиям, предъявляемым к современной квартире: жилье должно быть современным - с достаточной площадью кухни, встроенными шкафами, лоджиями, местом для стиральной машины и др.; жилье должно быть теплым, с возможностью регулирования отопительной системы (региляторы, счетчики, индивидуальные отопительные приборы и т.п.), в конце концов - жилье должно быть красивым и оригинальным - не таким, как соседний дом. Люди устали жить в одинаковых "многоэтажках". И надо сказать, что современное строительство, понемногу, откликается на эти требования, в условиях рыночных отношений. На сегодня у нас в стране разрабатываются архитектурно-строительные технологии способные удовлетворить даже весьма капризного покупателя. В рамках этой главы, давайте познакомимся с некоторыми из них.

Каркас унифицированный безригельный КУБ-2,5. Впервые безбалочные перекрытия были применены в строительстве многоэтажных зданий в начале прошлого века. В 1906 году в США по предложению инжененра Торнера, а в 1908 году в Москве под руководством А.Ф. Лолейта было запроектировано и построено четырехэтажное здание склада молочных продуктов, затем в 1910 году было возведено здание с безбалочными перекрытиями в Швейцарии. За время своей вековой истории безбалочные перекрытия претерпели существенные изменения в конструкциях, методах расчетов и областях применения. В 30-х годах монолитные безбалочные перекрытия с капителями находят широкое применение в России на предприятиях пищевой промышленности, промышленных зданиях и московских станциях метро, подземных резервуарах.

В 60-х годах в ЦНИИЭП жилища под руководством А.Э. Дорфмана и Л.Н. Левонтина, для высотной гостиницы во Владивостоке, были разработаны конструкции безбалочного бескапительного перекрытия. Эти перекрытия с жесткими узлами примыкания плит к колоннам представляли собой рамную систему в двух направлениях: с колоннами-стойками, защемленными в фундаментах и ригелями - нарезными плитами. Наиболее сложный узел - примыкание плиты к колонне - решен приваркой закладной коробчатой детали плиты к продольной рабочей арматуре колонны. Такой железобетонный каркас получил название "каркас унифицированный, безригельный" (КУБ-1). В дальнейшем были разработаны модифицированные варианты систем серии "КУБ" для различных нагрузок и условий изготовления. Следующим развитием систем КУБ явились модификация КУБ-2,5. Были усовершенствованы основные конструктивные решения системы - стыки панелей перекрытий, стыки неразрезанных многоярусных колонн, узлы соединения панелей перекрытия с колоннами, образующие рамные узлы, решение связей, шпренгельные конструкции 12-метровых пролетов. В системе КУБ-2,5 предусмотрены панели перекрытий двух типов.

При строительстве 15 этажного жилого дома в Новосибирске было проведено сравнение каркаса КУБ-2,5 и стального. Стоимость перекрытия безригельного каркаса на 28% ниже стального, расход стали ниже на 44%.

Система КУБ отличается универсальностью, простотой изготовления и монтажа, минимальным количеством типоразмеров и экономией средств на 20-25%, свободной планировкой помещений, широкими возможностями разнообразного решения фасадов. Она находит все более широкое применение в практике строительства. В последние годы здания с безригельным каркасом построены и строятся во многих городах Росcии и СНГ.

КУБ-2.5 - это универсальная система сборно-монолитного безригельного каркаса, состоящая из плоских панелей перекрытий и вертикальных колонн. Она используется при строительстве многоуровневых паркингов, жилой и коммерческой недвижимости до 25 этажей в высоту. На сегодня, на базе системы КУБ-2.5 возведено более 2,5 млн. квадратных метров по России и СНГ. В системе присутствует 4 основные формы - колонна и плиты надколонная, межколонная и средняя. Эта система привлекательна простотой изготовления и монтажа, относительно других технологий строительства. Монтаж конструкции осуществляется следующим образом: монтаж колонн и замоноличивание в стаканах фундаментов, установка и приваривание к арматуре колонн надколонных панелей, монтаж межколонных и средних панелей. КУБ-2.5 может быть использована при создании лестничных маршей, вентблоков, лифтовых шахт. Также, при использовании данной системы возможно увеличивать полезный объем помещения. Система позволяет минимизировать затраты и сократить себестоимость, благодаря чему стоимость недвижимости становится более доступной.

Технология строительства: монолитно-каркасная. Годы строительства: с 1990 г. по настоящее время. Количество этажей - до 25-ти. Высота потолков: 2,8-4,2 м. Балконы/лоджии остеклены однокамерными стеклопакетами в деревянных рамах Лестницы: сборные железобетонные, либо сборные ступени по косоурам в лестничных шахтах или с креплением к элементам каркаса. Есть лифты. Стены и облицовка: в качестве наружных стен могут использоваться панели, кирпич или блоки, каркас состоит из колонн (40/40 см.) и плоских плит перекрытий (3/3 м.), толщиной 16 см., пространственная жесткость обеспечена монолитной связью элементов (перекрытий и колонн) и, при необходимости, включением в систему связей и диафрагм. Тип кровли: плоская с теплым чердаком. Производитель - КУБ-инвест. Проектировщики - ЦНИИЭП жилища. Достоинства: надежность каркаса, разнообразие архитектурных решений, высокие темпы строительства, свободная планировка, выбор различных типов фасадов.

Рисунок 10.1 - Технология возведения системы КУБ-2,5

Рисунок 10.2 - Планировки квартир дома типовой серии КУБ-2,5

Серия Б 1.020-7,8. "Универсальная каркасная безригельная система с плоскими сплошными сборными плитами перекрытия для жилых и общественных зданий".

На сегодняшний день наиболее перспективной является сборная каркасная унифицированная безригельная система со сплошными плитами перекрытия (серия Б1.020.1-8), которая на протяжении ряда лет совершенствовалась и внедрялась в производство. Она подкупает своей простотой, поскольку имеет, по сути, только 2 несущих элемента - колонны и плиты; несущий остов здания можно собрать в самые кратчайшие сроки.

Система создана конструкторами института "Белгоспроект" (А.М. Телеш, С.Л. Березовский, А.Г. Волосач и Н.П. Герасимчик, с участием д.т.н., профессора Т.М. Пецольда, БНТУ). Предназначена она для проектирования и строительства рациональных энергосберегающих жилых домов нового поколения, различных общественных зданий как в Республике Беларусь, так и за ее пределами, в том числе в сейсмических районах.

"Универсальный безригельный каркас" был разработан специалистами АП "Институт "Белгоспроект" на основе системы "КУБ", которая на протяжении ряда лет совершенствовалась и внедрялась. Специалисты института, обобщив опыт такого строительства, смогли усовершенствовать эту систему, разработав принципиально новый стык колонны с плитой перекрытия, армированию изделий, ограждающим конструкциям и др.

В 1999 г. в Минске на опытно-экспериментальной базе БГПА (сейчас БНТУ) под руководством доктора технических наук, профессора, заведующего кафедрой "Бетонные и железобетонные конструкции" Т.М. Пецольда были проведены первые испытания 2-х фрагментов стыка колонны с плитой, выполненных в натуральную величину. Образцы для испытаний - надколонные плиты (НП) размером 3x3 м толщиной 160 мм в количестве 2 шт. и колонны сечением 400x400 мм в количестве 4 шт. - были изготовлены на Гомельском ДСК в деревянной опалубке. Испытания прошли успешно и показали, что прочность плит перекрытия при изгибе и продавливании не ниже расчетной, а в целом показали надежность узла. Плита выдержала нагрузку на продавливание - 67 т. (Проектная нагрузка на колонну от перекрытия при шаге 6x6 м обычно не превышает 44 т.). Специалисты БНТУ провели также натурное испытание фрагмента каркаса, которое подтвердило несущую способность элементов перекрытия каркаса. В результате в рамках Государственной научно-технической программы Республики Беларусь "Строительные материалы и технологии" Минстройархитектуры в 2000 году была выпущена серия Б 1.020.1-8 "Универсальная каркасная безригельная система с плоскими сплошными сборными плитами перекрытия для жилых и общественных зданий".

Основным достоинством системы является сборность (бетонируются только стыки плит и колонн, причем без установки опалубки), что увеличивает скорость монтажа и позволяет беспрепятственно вести монтаж каркаса в любое время года. Наличие небольшого числа типоразмеров колонн и плит перекрытия, простота монтажа, отсутствие большого количества сварочных работ, отсутствие опалубочных и незначительное число арматурных работ дают безригельной системе предлагаемого типа значительные преимущества по сравнению с другими системами.

Ограждающие конструкции выполняют в виде наружных стен и поэтажно опертых перегородок, размещаемых в любом месте диска перекрытия. Наружные стены, как правило, выполняют в виде кладки из различных штучных изделий (вибропрессованный кирпич, блоки из ячеистого бетона, керамики и др.) поэтажно опертыми на диски перекрытий. Они могут быть однослойными и многослойными.

Рисунок 10.3 - Принципиальная схема каркаса серии Б 1.020.1-8

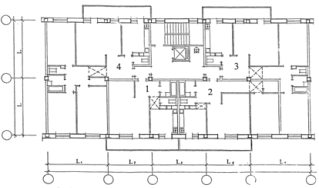

Рисунок 10.4 - "Базовое" планировочное решение - 4-квартирная секция 1-2-3-4. Трансформируя внутренне пространство, можно осуществлять перепланировку квартир, изменять набор, соотношение и количество квартир на этаже и доме в целом, создавать квартиры различной комнатности с разной величиной общей площади и комфортности проживания.

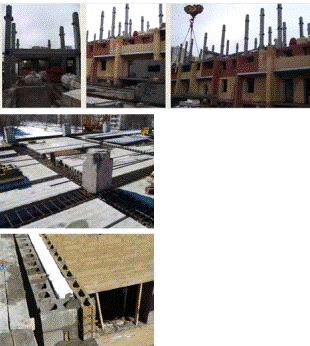

Рисунок 10.5 - Технология возведения домов серии Б 1.020.1

Рисунок 10.6 - Жилой дом серии Б 1.020.1 по ул. Медведева, г. Брянск

При строительстве в технологии серии Б1.020.1-7, предварительные расчеты показали, что затраты на строительство квадратного метра ниже на 35-40 % по сравнению с традиционными методами строительства, в частности крупнопанельным домостроением.

Архитектурно-конструктивная система домостроения АРКОС-1 с использованием сборно-монолитного каркаса серии Б1.020.1-7, является открытой и позволяет из одних и тех же конструкций вести проектирование и строительство зданий любой этажности, конфигурации и протяженности. Основой конструктивной системы является сборно-монолитный каркас, включающий в себя сборные железобетонные колонны с проемами в уровне перекрытий, несущие монолитные железобетонные ригели, связевые монолитные железобетонные ригели, предварительно - напряженные плиты пустотного настила ППС, диафрагмы жесткости, сборные шахты лифтов. Также каркасно-монолитное строительство комплектуется сборными лестничными маршами с полуплощадками, вентиляционными блоками и мелкоштучными изделиями для устройства внутренних стен, перегородок и ограждающих конструкций здания.

Соединение элементов каркаса между собой обеспечивается путем устройства монолитных несущих и связевых ригелей с одновременным затеканием бетона в шпонки, образованные из пустот по торцам плит перекрытий (в нашем случае это плиты ППС) и в проемы колонн. Ригели в одной блок-секции могут быть ориентированы в продольном и поперечном направлении. Арматурные стержни из каркаса монолитных ригелей, пропущенные в проем колонны через проемы, после замоноличевания повышают жесткость здания. Такое армирование способно выдерживать знакопеременные нагрузки, характерные для сейсмических воздействий. Наружные стены, опирающиеся на каждом этаже, самонесущие, выполняются из вибропрессованных блоков и облицовочного цветного кирпича. В перспективе произойдет замена вибропрессованных блоков на пенобетонные блоки, улучшенных характеристик. Это уменьшит нагрузку на фундамент и приведет к снижению себестоимости строительства.

Конструктивная система зданий системы АРКОС-1 каркасно-монолитной серии Б1.020.1-7 всесторонне исследована с испытаниями по стандартной методике до разрушения всех несущих элементов, стыков и фрагментов каркаса. Каркасы зданий в процессе их строительства подвергнуты натурным испытаниям до уровня расчетных нагрузок по специально разработанной методике, применительно к методике ГОСТ 8829-94.

Структуру квартир в жилых домах, построенных по данной технологии, можно регулировать в соответствии со спросом, вплоть до момента заселения, а также изменять в процессе эксплуатации здания с учетом меняющихся потребностей и условий проживания семей. Только основа всякий раз постоянна - колонна и плита. Но повороты зданий, лоджии, эркеры - все это возможно сделать совершенно по-разному. Не менее важен и тот факт, что можно использовать высокий первый этаж для встроенных помещений любого назначения. Важно, что в системе "безригельный каркас" можно строить одноуровневые и многоуровневые стоянки для автомобилей, что сегодня особенно актуально. Кроме того, использование этой системы дает возможность применения нескольких вариантов наружного и внутреннего заполнения стен. Это могут быть ячеистые блоки и газосиликатные, а также пенобетон, мелкоштучный блок - возможности не ограничены.

Мировой и отечественный опыт, растущий спрос на жилые помещения свободной планировки дают уверенность в том, что именно за таким способом возведения зданий будущее. Под руководством ГИПа А.М. Телеша и во многом благодаря его настойчивости эта система уже освоена в Беларуси. Запроектирован ряд жилых домов в Мозыре, Могилеве и Минске (5-, 10- и 16-этажные соответственно).

Рисунок 10.10 - 8-10-12 этажный жилой дом по ул. Волотовской в г. Гомеле с подземной автостоянкой. Конструктивная схема жилого дома - монолитный железобетонный каркас. Наружные стены - из ячеисто бетонных блоков.

Рисунок 10.11 - На строительстве 8-10-12 этажного жилого дома по ул. Волотовской в г. Гомеле

Рисунок 10.12 - Варианты планировок 8-10-12 этажного жилого дома по ул. Волотовской в г. Гомеле

Серия П-152м. На сегодняшний день, ОАО "Гомельский ДСК" приступило к техническому перевооружению и модернизации производства. Основной стратегической целью развития комбината является увеличение объемов производства путем перехода на новую технологию производства железобетонных изделий с заменой имеющейся серии 152 на модернизированную - 152М, отвечающую европейским стандартам.

Серия 152М разработана специалистами института жилища НИПТИС и выпускается с применением новых технологий. Увеличено термическое сопротивление ограждающих конструкций, разработана новая технология устройства стыков панелей, которая позволяет выровнять параметры теплового сопротивления по всей плоскости стены. Предусмотрена система отопления с поквартирной регулировкой и учетом тепла, оконные блоки с термическим сопротивлением не менее единицы. Это, по сути, энергосберегающий дом. Остается только модернизировать систему вентиляции с рекуперацией тепла. Преимуществом современной технологии является возможность варьировать площадь квартир по желанию заказчика. Таким образом, новое производство открывает иные возможности в жилищном строительстве, поднимает его на новый уровень.
