ток управления, протекающий под действием источника управления, при определенной своей величине может привести к лавинообразному нарастанию тока в полупроводниковой структуре до тех пор, пока он не будет ограничен резистором R в цепи источника питания Uвн . Про-

изойдет процесс включения тиристора.

Для рассмотрения этого явления представим тиристор в виде двух объединенных в одну схему транзисторов VT1 и VT 2 (рис. 5.6, а) типа p–n–p и n–p–n соответственно. Оба транзистора включены по схеме с общим эмиттером (рис. 5.6, б).

Рис. 5.6. Структура (а)

и схема двухтранзисторного эквивалента тиристора (б)

При создании разности потенциалов между анодом (А) и катодом (К) в прямом направлении («+» – на аноде, «–» – на катоде) оба транзистора будут закрыты, т. к. базовые токи их будут отсутствовать. При подключении источника управления Uу во входной цепи транзистора

VT 2 потечет базовый ток, являющийся током управления тиристора Iу .

Под действием этого тока в коллекторной цепи транзистора VT 2 потечет ток Iк2 β2Iу , где β2 – коэффициент передачи по току транзистора

VT 2 . Но этот ток Iк2 протекает по цепи «эмиттер–база» транзистора VT1 и является его входным, базовым током Iб1 Iк2 . Под воздействием этого тока ( Iб1 ) в выходной коллекторной цепи транзистора VT1 потечет коллекторный ток:

Iк1 β1Iб1 β1Iк2 β1β2IУ, (5.1)

т. е. коллекторный ток Iк1 является усиленным в 1 2 раз током управления Iу , и протекает ток Iк1 опять по базовой цепи транзистора VT 2 там,

166

где протекает и ток Iу . Поскольку Iк1 оказывается значительно больше тока Iу , процесс взаимного усиления транзисторами токов продолжается

до тех пор, пока оба транзистора не войдут в режим насыщения, что соответствует включению тиристора. Описанный процесс является процессом

в открытом состоянии, т. к. при условии Iк2 Iу внутренняя обратная

связь остается положительной, и в этом случае источник управления уже оказывается ненужным. С учетом (5.1) это условие записывается в виде:

Для того чтобы выключить тиристор, необходимо прервать ток, протекающий в его силовой цепи, на короткий промежуток времени, достаточный для рассасывания неосновных носителей в зонах полупроводника и восстановления управляющих свойств. Чтобы снова включить тиристор, необходимо снова пропустить в его цепи управления ток Iу , чтобы снова запустить процесс внутренней положительной об-

ратной связи. Таким образом, тиристор представляет собой бесконтактный ключ, который может быть только в двух устойчивых состояниях: либо в выключенном, либо во включенном.

Вольт-амперная характеристика тиристора представлена на рис. 5.7. Чем больше ток управления, тем меньше напряжение включения Uвкл . Ток управления, при котором тиристор переходит на спрям-

ленный участок вольт-амперной характеристики (показано пунктиром),

называют током управления спрямления Iу спр.

При изменении полярности приложенного к тиристору напряжения эмиттерные p–n-переходы П1 и П3 будут смещены в обратном направ-

лении, тиристор будет закрыт, а вольт-амперная характеристика будет представлять собой обратную ветвь вольт-амперной характеристики обыкновенного диода.

Поскольку включение тиристора зависит от тока управления, то в справочной литературе приводят также диаграмму вольт-амперной характеристики управляющей цепи:

167

IА

Iупр1 0

Uобр проб

Uвкл3 Uвкл2 Uвкл1UАК

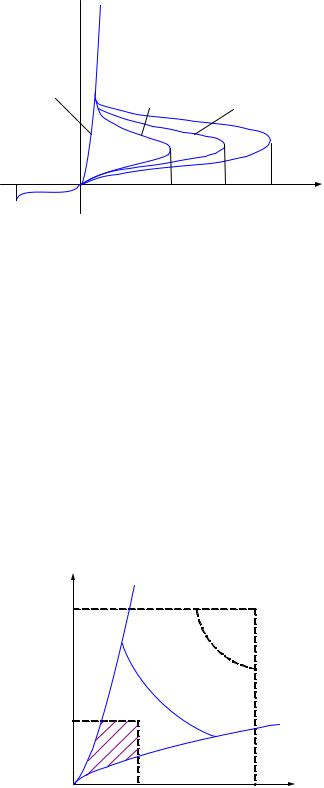

Рис. 5.7. Вольт-амперная характеристика тринистора

Семейство таких характеристик представлено на рис. 5.8.

Обычно в справочниках приводятся предельные характеристики (1 и 2). Кривая 1 соответствует прибору с максимальным сопротивлением цепи управления и максимально допустимой температурой. Кривая 2 – прибору с минимальным сопротивлением управляющей цепи и минимальной температуре. Сверху и справа диаграмма ограничивается прямыми, соответствующими предельно допустимым значениям тока и напряжения в цепи управления. Внизу диаграммы указывается область, которая ограничена минимальными значениями тока и напряжения, необходимыми для отпирания тиристоров данного типа. Кроме того, на диаграмме обычно приводятся кривые допустимой мощности на управляющем электроде для различных значений длительности управляющих импульсов (кривые 3 и 4).

Рис. 5.8. Вольт-амперная характеристика управляющей цепи

168

Таким образом, тиристор представляет собой частично управляемый вентиль, который можно перевести в проводящее состояние при наличии одновременно двух факторов: положительный потенциал анода относительно катода; подача управляющего сигнала в виде тока управления в цепи управляющего электрода. Если хотя бы один из этих факторов отсутствует, то тиристор будет оставаться в закрытом состоянии.

Частичная управляемость тиристора заключается в том, что после включения тиристора цепь управления становится ненужной, т. к. он сам себя поддерживает во включенном состоянии. Выключить обычный тиристор по цепи управления невозможно. Поэтому он называется однооперационным тиристором или в зарубежной терминологии – SCR (Silicon Controlled Rectifier). Для запирания тиристора необходимо ка- ким-либо способом снизить анодный ток до нуля и удерживать его на нулевом уровне в течение времени рассасывания неосновных носителей, накопившихся в базах транзисторов VT1 и VT 2 .

На электрических принципиальных схемах незапираемые тиристоры обозначаются условными графическими обозначениями, представленными на рис. 5.9.

аб

Рис. 5.9. Условные обозначения незапираемых тринисторов:

а – с управлением по аноду; б – с управлением по катоду

5.2.1. Способы запирания тиристоров

Как уже было показано выше, после включения тиристора он сам себя поддерживает во включенном состоянии за счет внутренней положительной обратной связи, а цепь управления становится неэффективной. Для выключения тиристора нужно каким-либо способом снизить его прямой ток до нуля на некоторый промежуток времени, определенный временем рассасывания неосновных носителей. Это в основном и отличает тиристор-прибор с частичной, неполной управляемостью от, например, транзистора – полностью управляемого прибора, который можно и включить, и выключить по цепи управления (базовой цепи).

Выключение проводящего ток тиристора можно осуществлять различными способами. Проще всего выключать тиристор, если он работает в цепи переменного тока. Тогда под действием переменного напряжения питающей сети ток тиристора сам снижается до нуля и

169

происходит его выключение (коммутация). Такой способ коммутации получил название естественный и широко применяется в силовых преобразовательных устройствах переменного тока. Сложнее обстоит дело в цепях постоянного тока.

Там необходимы специальные устройства, обеспечивающие принудительное выключение тиристора в нужный момент времени. Такие устройства называют узлами принудительной коммутации, или просто

коммутационными узлами. В основе построения коммутационных узлов лежат следующие способы:

1.Создание искусственных колебаний тока в цепи тиристора, например введением в его цепь колебательных LC -контуров (последовательных или параллельных), рис. 5.10, а, б. Тиристор закрывается

вмомент перехода через нуль тока в колебательном контуре.

2.Выключение тиристора путем изменения полярности напряжения между катодом и анодом. Для этого используют предварительно заряженный конденсатор C, который в нужный момент времени подключают между анодом и катодом тиристора в запирающей полярности (рис. 5.10, в) путем замыкания ключа K . Существует большое количество схем различных коммутационных узлов, использующих данный способ запирания тиристоров.

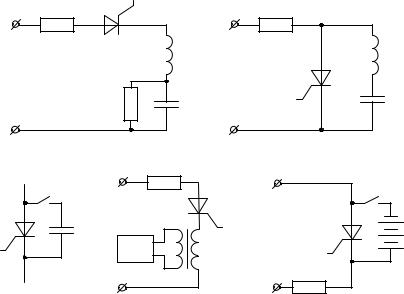

Рис. 5.10. Схемы запирания тиристоров

3. Запирание тиристора путем введения в его цепь противоЭДС, под действием которой прямой ток тиристора снизится до нуля (рис. 5.10, г). Это можно осуществить при помощи генератора импуль-
