ре при изменении протекающего через него тока.

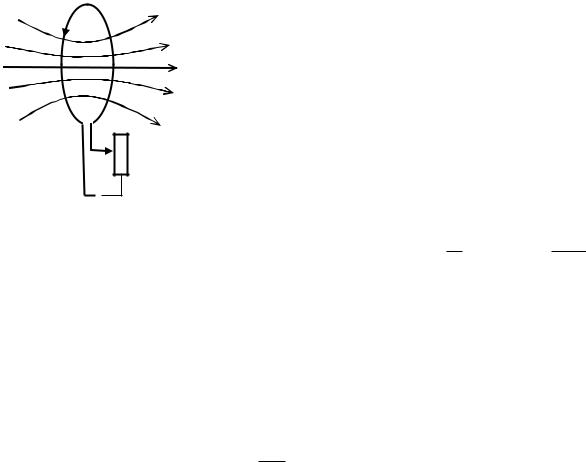

Рассмотрим контур, изображенный на рис. 6.3. Протекающий в контуре

ток I создает магнитное поле, индукция которого в соответствии с законом Био-

I

Савара-Лапласа, пропорциональна силе тока. Силовые

линии пересекают при этом поверхность, ограничен-





ную контуром, создавая магнитный поток также про-



порциональный току.

B

Запишем полный магнитный поток в виде

R

ε

_ +

Рис. 6.3

(6.3)

Коэффициент пропорциональности L между силой тока и полным магнитным потоком называется индуктивностью. Единицей измерения индуктивности в СИ является генри (Гн). Так как L ΨI , то 1 Гн 11ВбА . В от-

сутствии ферромагнетиков индуктивность является характеристикой контура и зависит только от его формы и размеров.

С помощью реостата R можно увеличивать или уменьшать силу тока в цени. При этом будет меняться и магнитный поток через контур. В силу закона электромагнитной индукции, изменение этого магнитного потока, приведет к возбуждению в контуре ЭДС индукции, равной

s ddtΨ

иназываемой ЭДС самоиндукции

s



d LI



L

dI

,

dt

dt







L

dI

.





(6.4)











dt







Знак минус в этой формуле, как и в законе Фарадея, иллюстрирует правило Ленца. Действительно, при увеличении тока ЭДС самоиндукции отрицательна,

и действует против ЭДС источника ε, препятствуя этому увеличению. В случае уменьшения тока, ЭДС самоиндукции положительна, и стремится поддерживать убывающий ток.

Индуктивность отдельно взятого контура весьма мала. Значительной индуктивностью может обладать соленоид с большим количеством витков N. Полный магнитный поток в этом случае равен Ψ N Φ , где Ф = ВS - поток через один виток соленоида. Если длина соленоида l, достаточно велика, то B 0nI (см. 4.14). Тогда Ψ = Nμ0nIS = μ0n2lSI, где n = N/l - число витков, приходящихся на единицу длины соленоида. Поделив потокосцепление на силу тока, получим выражение для индуктивности соленоида

57



L 0n2lS 0n2V ,

(6.5)

где V = lS - объем соленоида.



Индуктивность соленоида можно существенно увеличить поместив в него сердечник из ферромагнетика с магнитной проницаемостью μ. При этом в μ раз увеличится индукция магнитного поля В, а выражение для индуктивности будет выглядеть следующим образом

L 0 n2V .

(6.6)

Заметим, что в этом случае индуктивность уже не является постоянной величиной. Как было показано ранее, в ферромагнетике μ сложным образом зависит от напряженности магнитного поля. Таким образом, и индуктивность будет, в конечном счете, за-



L





висеть от тока в соленоиде.

К







R

Явление самоиндукции проявляется в замедле-











ε





нии процессов исчезновения и установления тока.

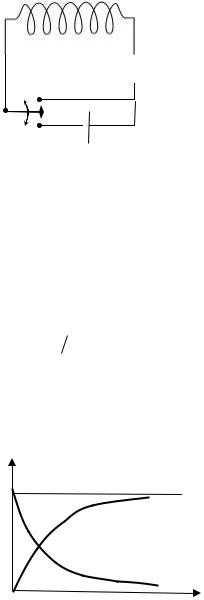

Рассмотрим электрическую цепь, изображенную на































Рис. 6.4





рис. 6.4. При замыкании цепи с помощью ключа К, в







соленоиде L возникает ЭДС самоиндукции. Она дей-











ствует против ЭДС источника ε и препятствует быстрому увеличению тока. Несложный расчет показывает, что сила тока в цепи I изменяется со временем по закону











R

t







I I











0

(1 e L ) ,

(6.7)















где I

0

R - конечное значение тока (сопротивлением обмотки соленоида















пренебрегаем). Данная зависимость показана на рис. 6.5 (кривая 1).



Если теперь отсоединить источник, переведя ключ в верхнее положение

(не разрывая цепь), ЭДС самоиндукции поменяет знак и будет препятствовать



I



исчезновению тока. В результате сила тока бу-





дет убывать по закону



























I0

1









R

t







I I











0

e

L .

(6.8)

























2



График данной зависимости представлен на ри-





сунке 6.5 кривой 2. Из формул (6.7) и (6.8) вид-







0



t

но, что скорость нарастания и убывания тока в























Рис. 6.5



цепи, содержащей индуктивность,

зависят от

отношения R/L. Чем больше индуктивность и меньше активное сопротивление цепи, тем медленнее эти процессы.

58

6.3. Взаимная индукция

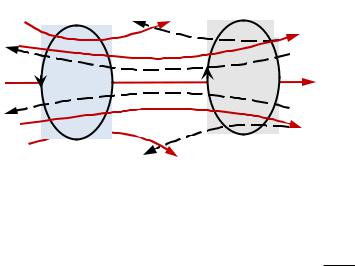

Рассмотрим два контура 1 и 2, расположенные близко друг к другу (рис. 6.6). Если в контуре 1 течет ток силы I1, то он создает через контур 2 полный магнитный поток

Ψ2 L21I1

(6.9)

пропорциональный I1. Поле, создающее этот поток, изображено на рисунке сплошными линиями. При изменении тока I1 в контуре 2 индуцируется ЭДС









индукции











1

2















В



i2

2

.

(6.10)















1

















dt







В2







Аналогично, при протекании в

I1

I2





контуре 2 тока силы I2

возникает















сцепленный с контуром 1 поток











Ψ1 L12I2 .







Рис. 6.6





Поле, создающее этот поток, изоб-









ражено на

рис. 6.6

пунктирными

линиями. При изменении тока I2

в контуре 1 индуцируется ЭДС индукции

i1 ddtΨ1 .

Контуры 1, 2 называются связанными, а явление возникновения ЭДС в одном из контуров при изменении силы тока в другом называется взаимной индук-

цией.

Коэффициенты пропорциональности L12 и L21 называются взаимной индуктивностью контуров. Их величина зависит от формы, размеров и взаимного расположения контуров, а также от магнитной проницаемости μ окружающей среды. В отсутствии ферромагнетиков μ = const и L12 = L21.

6.4. Энергия магнитного поля

Вернемся к схеме, изображенной на рисунке 6.4. При подключенном источнике ток, текущий в катушке индуктивности, создает внутри нее магнитное поле. Если с помощью ключа отсоединить источник, оставив цепь замкнутой, сила тока, как мы видели, будет убывать по экспоненте. При этом, за малый промежуток времени dt будет совершена работа dA = εSIdt, где εS - ЭДС самоиндукции. Подставив сюда ее выражение (6.4), получим dA = - LI dI. Чтобы найти работу, совершаемую за время практически полного исчезновения тока (и магнитного поля в катушке), проинтегрируем это соотношение по току от его начального значения до нуля

59

0

LI 2



A L IdI

.

2

I







Эта работа идет на нагревание проводов и резистора R, и совершается, очевидно, за счет энергии магнитного поля, существовавшего в катушке. Можно, таким образом, заключить, что катушка, по которой течет ток I, обладает энергией

W

LI 2

.

(6.11)

2







Поскольку носителем этой энергии является магнитное поле, имеет смысл выразить ее через параметры, характеризующие поле, т.е. В и Н. Поскольку

2









0

n2V H

2



0

H 2



L 0n V , и Н = nI, получим W















V .





2



n2





























2





Найдем

теперь

объемную плотность

энергии

магнитного поля

w

dW

, т.е.

энергию,

приходящаяся на единицу объема. В рассмотренном





dV































случае она будет равна





































w



H 2



B2





BH













0















,

(6.12)











2



2 0



2

где учтено, что B = μ0μH.

Полученные выражения применимы и в случае неоднородного поля. Формулы (6.12) дают значение плотности энергии в данной точке пространства. Энергия, заключенная в конечном объеме V, может быть вычислена по следующей формуле

W wdV 0 H 2

dV .

(6.13)

V

V

2











6.5. Уравнения Максвелла для электромагнитного поля

Теория электромагнитного поля была разработана британским физиком Джеймсом Максвеллом в 1865 г. Это поле представляет собой совокупность электрического и магнитного полей, которые могут, при определённых условиях, порождать друг друга.

Как показал Фарадей, индукционный ток в проводящем замкнутом контуре возникает при любом изменении магнитного потока, пронизывающего этот контур. Допустим, что контур неподвижен, а меняется индукция магнитного поля. Движение зарядов в замкнутом проводнике подразумевает суще-

60

ствование в нем электрического поля, циркуляция которого не равна нулю, то есть вихревого электрического поля.

Максвелл предположил, что любое переменное магнитное поле порождает в окружающем пространстве вихревое электрическое поле, независимо от

наличия в нем носителей тока. Обозначим напряженность этого поля символом

Ев . Работа A перемещения заряда q по замкнутому контуру L будет равна







A









i .

A qEвdl . Отсюда следует, что



EBdl



q



L







L

































Согласно закону Фарадея









d









BdS . Таким образом, получа-

i

dt

dt





































































S



ем окончательно уравнение



































































B dS .





Edl

(6.14)



L













S

t































В левой части уравнения



(6.14) под





можно понимать суммарную





Е



напряженность вихревого и электростатического полей, поскольку для электростатического поля циркуляция равна нулю. Интеграл в правой части берется по произвольной поверхности, опирающейся на контур L. Переход к частной про-

изводной связан с тем, что B зависит в общем случае еще и от координат. Выражение (6.14) дает, таким образом, полное описание явления элек-

тромагнитной индукции. Оно показывает, что переменное магнитное поле приводит к появлению вихревого электрического поля, величина которого (т.е.

циркуляция вектора E ) определяется скоростью изменения магнитного потока. Это уравнение является одним из основных в теории электромагнитного поля Максвелла, устанавливающей связь между электрическими и магнитными явлениями.

Развивая свою теорию, Максвелл предположил, что существует и обратное явление: переменное электрическое поле должно порождать вихревое магнитное поле. Поскольку магнитные поля создаются токами, Максвелл назвал переменное электрическое поле током смещения. Этот ток, в отличие от тока проводимости, не связан с движением зарядов.

Рассмотрим цепь, содержащую источник переменного тока и конденсатор

без диэлектрика (рис. 6.7). При зарядке и разрядке конденсатора в цепи суще-

ствует ток проводимости, плотность которого обозначим j .
