вих сильном намагничивании в относительно слабых внешних полях. К тому же у ферромагнетиков величина χ не постоянна, а зависит от напряженности внешнего поля.
Особенности поведения различных магнетиков объясняются различиями
вих магнитной структуре. Рассмотрим подробнее, как ведут себя атомы в маг-
нитном поле. Как уже отмечалось, движущийся по орбите электрон, подобно круговому току, имеет магнитный
|
|
|
|
|
|
|
момент рm . Если этот вектор составляет некоторый угол |
||||||
рm |
||||||
|
|
|
|
|
||
α |
α с вектором B , |
появляется момент M pm , B , |
под |
|||
|
|
|
|
|
||
|
действием которого рm , а вместе с ним и электронная |
|||||
I |
орбита, начинают |
прецессировать вокруг |
вектора |
|
||
-e |
B |
|||||
|
|
|
|
|
||
|
(рис. 5.7). Прецессия орбиты приводит к дополнитель- |
|||||
|
|
|
|
|
|
|
ному движению электрона вокруг вектора B . При этом |
||||||
|
||||||
рm |
|
|
|
|
|
|
|
возникает момент |
|
|
|
||
|
рm , направленный против поля. В ре- |
|||||
Рис. 5.7. |
зультате векторного сложения этих моментов для всех |
|||||
|
электронов атома |
формируется индуцированный маг- |
||||
нитный момент атома, противоположный полю.
Описанное явление называется диамагнитным эффектом и присутствует во всех магнетиках. Однако, этот эффект практически не заметен в парамагнетиках и ферромагнетиках, атомы которых обладают собственными магнитными моментами. Ориентация этих моментов во внешнем поле создает намагниченность параллельную этому полю, и значительно превышающую намагниченность, связанную с диамагнитным эффектом.
В диамагнетиках суммарный магнитный момент всех электронов в атоме, и, соответственно, магнитный момент атома, равен нулю. Поэтому их намагничивание обусловлено только диамагнитным эффектом.
Поведение парамагнетиков в магнитном поле аналогично поведению полярных диэлектриков в электрическом поле. Магнитные моменты атомов стремятся ориентироваться вдоль линий поля. Этому процессу мешает тепловое движение. Изменение интенсивности теплового движения с температурой обуславливает и температурную зависимость χ. Она оказывается обратно пропорциональной абсолютной температуре.
Как в парамагнетиках, так и в диамагнетиках намагниченность линейно зависит от напряженности внешнего поля. Их магнитная восприимчивость χ (а также и μ) остаются постоянными при данной температуре.
|
|
52 |
J |
Jнас В |
|
H |
H |
H |
а) |
б) |
в) |

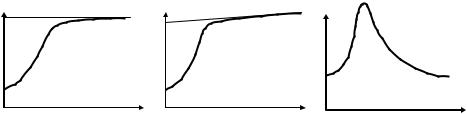

Рис. 5.8
Несколько иначе происходит намагничивание ферромагнетиков. Как показали опыты А.Г. Столетова (1872 г.), их намагниченность зависит от Н сложным образом. Типичная зависимость J от Н для изначально не намагниченного образца показана на рисунке 5.8а. Это так называемая, основная кривая намагничивания. По мере возрастания Н намагниченность J сначала растет быстро (и нелинейно), затем медленнее и, наконец, достигается магнитное насыщение, значение J уже не зависит от напряженности H.
График зависимости В от Н (рис. 5.8 б) отличается от графика J=f(H) отсутствием горизонтальной участка: как только наступает насыщение, магнит-
|
|
|
растет по линейному закону при увеличении |
ная индукция B 0 |
H J |
||
напряженности магнитного поля. Из первых двух графиков вытекает зависимость от Н, показанная на рис. 5.8 в). Максимальные значения соответствуют области наиболее быстрого роста намагниченности. Численные значения μмакс. для ферромагнетиков очень велики: макс 103 106.
Описанное поведение ферромагнетиков объясняется наличием в них областей самопроизвольно (спонтанно) намагниченных до насыщения. В этих областях, называемых доменами, магнитные моменты атомов под действием определенных внутренних сил выстраиваются параллельно друг другу. При этом энергетически выгодным оказывается такое расположение доменов, при котором суммарный магнитный момент образца равен нулю.
Уже в слабом магнитном поле начинается смещение границ между доменами. При этом домены, намагниченность которых близка по направлению к направлению внешнего поля, растут за счет других доменов. В результате общая намагниченность образца быстро увеличивается. Вторая стадия процесса – поворот магнитных моментов доменов в направлении поля соответствует более медленному росту намагниченности вплоть до достижения насыщения.
Интересно, что описанные процессы являются необратимыми. Если намагнитить ферромагнетик до насыщения, а затем уменьшать напряженность
53
магнитного поля, то намагниченность будет изменяться по кривой, лежащей выше основной кривой намагничивания (рис.5.9). При Н = 0 в ферромагнетике наблюдается остаточная намагниченность Jост, что объясняет существование постоянных магнитов. Намагниченность обращается в нуль только в размагни-
|
|
|
чивающем |
поле, |
напряженностью |
J |
|
а |
Н = -НС < 0. Дальнейший ход зависимости |
||
|
|
J от Н показан на рисунке. |
|
||
Jост |
|
|
|
||
|
|
|
|
|
|
|
|
|
Описанное явление называется гисте- |
||
|
|
|
резисом, а замкнутая кривая, показываю- |
||
-НC О |
НC |
Н |
щая перемагничивание образца, - петлей |
||
|
|
|
гистерезиса. Величина НС называется ко- |
||
|
|
|
эрцитивной силой. Коэрцитивная сила ха- |
||
Рис. 5.9 |
|
|
рактеризует |
способность ферромагнетика |
|
|
|
сохранять состояние с постоянной намаг- |
|||
|
|
|
|||
ниченностью.
Различные ферромагнетики дают разные гистерезисные петли. В зависимости от значения коэрцитивной силы различают магнито-мягкие и магнитожесткие ферромагнетики. Магнито-мягкие ферромагнетики отличаются малым значением коэрцитивной силы. Они легко перемагничиваются и используются при изготовлении трансформаторов, электрических машин и т.п. Из магнитожестких ферромагнетиков изготавливаются постоянные магниты.
Как показывает опыт, при достаточно высоких температурах доменная структура ферромагнитных веществ разрушается. Для каждого ферромагнетика есть определенная температура, при которой он теряет ферромагнитные свойства. Эта температура называется точкой Кюри. При температурах выше точки Кюри ферромагнетик ведет себя так же, как обычный парамагнетик. Для железа, например, эта температура равна 768°С, а для никеля - 365°С.
ЛЕКЦИЯ 6. ЭЛЕКТРОМАГНИТНАЯ ИНДУКЦИЯ. УРАВНЕНИЯ МАКСВЕЛЛА
6.1. Явление электромагнитной индукции. Правило Ленца. Закон Фарадея
Открытие Эрстедом магнитного поля, создаваемого проводником с током, навело английского ученого Фарадея на мысль о возможности противоположного явления. Он предположил, что с помощью магнитного поля можно создать электрический ток. После многочисленных опытов Фарадею в 1831 году удалось обнаружить появление электрического тока в замкнутом проводящем
54
контуре при изменении магнитного потока Ф через поверхность, ограниченную данным контуром. Это явление называют электромагнитной индукцией а, полученный таким образом ток - индукци-
онным током.

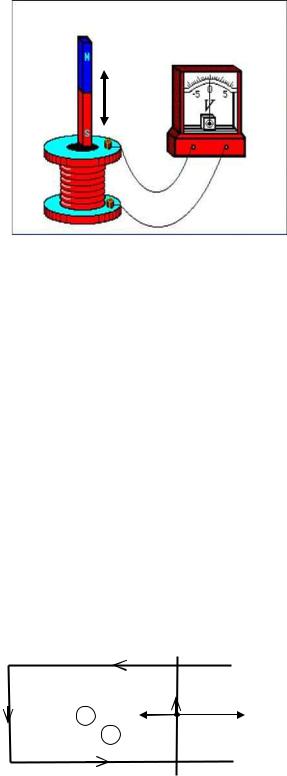

Схема одного из опытов Фарадея показана на рис. 6.1. При движении постоянного магнита внутрь катушки, замкнутой на гальванометр, в ней возникает индукционный ток. При движении в обратном направлении меняется и направление тока. Появление тока указывает на то, что в цепи начинает действовать электродвижущая сила, называемая ЭДС индукции εi .
Из определения магнитного потока dФ BdS cos видно, что его величина может изменяться не только при увеличении или уменьшении индукции магнитного поля, как в рассмотренном выше опыте. Изменение потока происходит и при изменении площади контура, находящегося в постоянном магнитном поле (например, при деформации контура). К такому же результату приво-
дит изменение угла α между вектором |
|
|
(поворот |
B |
и нормалью к контуру n |
||
контура в однородном поле). |
|
|
|
Ряд других опытов показал, что при любом изменении магнитного потока через замкнутый контур в нем появляется индукционный ток. Направление этого тока можно определить по, так называемому, правилу Ленца: индукционный ток всегда направлен так, что создаваемое им магнитное поле препятствует изменению магнитного потока, вызывающего этот ток.
Рассмотрим в |
качестве |
примера контур с подвижной перемычкой |
||||||
|
|
|
|
|
|
|
|
(рис. 6.2). Поместим этот контур в однородное |
|
Ii |
|
|
магнитное поле, направленное перпендикулярно |
||||
|
|
|
|
|
|
|
|
его плоскости (за чертеж). Если перемещать пе- |
n |
|
|
|
|
|
|
ремычку вправо, площадь контура, а значит и |
|
|
|
|
|
|||||
|
|
|
|
В |
||||
|
|
|
|
|||||
|
|
|
|
|
||||
|
|
|
|
|
|
FA |
F |
магнитный поток через нее, будут увеличивать- |
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
ся. Согласно правилу Ленца магнитное поле |
|
|
|
|
Рис. 6.2 |
|
возникающего при этом индукционного тока |
||
|
|
|
|
|
должно быть направлено на нас. Отсюда одно- |
|||
|
|
|
|
|
|
|
|
|
значно вытекает указанное на рисунке направление тока (против часовой стрелки).
55
Существует и более общая формулировка правила Ленца: индукционный ток всегда направлен так, чтобы противодействовать причине его вызываю-
щей. Применим это правило к рассматриваемому нами случаю. В качестве при-
чины возникновения тока будем рассматривать внешнюю силу F , обуславливающую движение перемычки (см. рис. 6.2). Тогда следует сделать вывод, что должна появиться некая противодействующая сила, направленная в противоположную сторону. Действительно, на перемычку с током будет действовать сила Ампера. Определив, таким образом, направление этой силы, нетрудно, используя правило левой руки, установить направление индукционного тока.
Обобщая результаты своих опытов, Фарадей установил, что величина индукционного тока, а, значит, и ЭДС электромагнитной индукции, не зависит от способа, которым осуществляется изменение магнитного потока, и определяется только скоростью его изменения, т. е.
|
dФ |
. |
(6.1) |
i dt
Данное соотношение носит название закона электромагнитной индукции Фарадея. Знак минус в этом законе иллюстрирует правило Ленца. В са-
мом деле, если нормаль к контуру n выбрать так, как показано на рисунке 6.2,
поток Ф будет положительным и при его возрастании |
dФ |
> 0. Тогда εi < 0, и |
|
dt |
|||
|
|
индукционный ток будет создавать отрицательный магнитный поток, то есть поток, направленный противоположно нормали и внешнему магнитному потоку. Если перемычку перемещать в противоположную сторону поток Ф будет
уменьшаться, и тогда |
dФ |
< 0, а εi > 0. При этом индукционный ток изменит |
|
dt |
|||
|
|
направление и создаст положительный поток вдоль нормали n , противодействуя тем самым уменьшению внешнего магнитного потока.
Если индукционный ток возникает в катушке, состоящей их N витков, ЭДС индукции будет равна сумме ЭДС, возникающих в каждом витке. Тогда закон электромагнитной индукции можно записать в виде
|
|
N |
dФ |
|
dΨ |
, |
(6.2) |
i |
|
|
|||||
|
|
dt |
|
dt |
|
||
|
|
|
|
|
|||
где Ψ N Φ - полный магнитный поток или потокосцепление.
6.2. Явление самоиндукции. Индуктивность Самоиндукция это частный случай явления электромагнитной индукции.
Самоиндукцией называют возникновение ЭДС индукции в проводящем конту-
