16. Укажите состав и назначение регулирующего субблока Р 012.

17. Какие основные параметры настройки регулятора Р25 Вы знаете? Как они влияют на статические и динамические характеристики регулятора?

18. Приведите динамические характеристики регулятора Р25.

19. Что такое многоканальный регулятор? Приведите его типовую структурную схему, укажите назначение его узлов и принцип действия.

18. Как используется накопитель на магнитном диске при управлении объектом с помощью УВК?

19. Назовите основные виды тест-программ и порядок их использования в УВК.

20. Перечислите основные режимы работы микроЭВМ при подготовке и управлении объектом в составе УВК.

21. Назовите виды УСО, которые можно использовать для связи с объектом микроЭВМ.

22. Каковы особенности и назначение программ реального времени, используемых в УВК?

23. На каком языке целесообразно записывать программы пользователя в УВК?

24. Перечислите назначение и порядок использования кросс-программных средств для контроллера.

25. Составьте структурную схему УВК для Вашего варианта задания на курсовую работу.

26. Какие преимущества получает оператор при управлении объектом через УВК с использованием режима “диалога” или “меню”?

27. Какую роль играет модуль таймера ЭВМ в системе вывода информации оператору?

28. Как задается погрешность вывода информации оператору об изменении численных значений параметров, контролируемых на объекте?

29. Какие способы кодирования технико-экономической информации, вводимой в УВК оператором, Вы знаете?

30. Как используются типовые вторичные приборы (мосты, потенциометры, миллиамперметры и др.) для ввода информации в УВК?

31. Подготовьте математическое обеспечение для предварительной обработки информации при вводе в ЭВМ информационного сигнала от первичного преобразователя, измеряющего температуру в диапазоне 0–100С (выходной сигнал преобразователя унифицирован).

32. Какой вид УСО необходимо использовать для управления электрическим исполнительным механизмом типа МЭО? Изобразите принципиальную электрическую схему.

33. Какой вид УСО необходимо использовать для управления пневматическим функциональным исполнительным механизмом? Изобразите схему соединений для этого случая.

34. Какие преимущества дает способ построения АСУТП на базе рассредоточенных или встроенных в оборудование контроллеров?

35. Для реализации каких задач АСУТП целесообразно использовать ЭВМ в режиме “советчика оператора”?

Методические указания к выполнению контрольных работ

Каждая контрольная работа состоит из нескольких задач. Задания по каждой задаче даны в 10 вариантах. Студент выполняет тот вариант задачи, который соответствует последней цифре шифра его зачетной книжки.

Результаты выполнения контрольной работы должны быть оформлены в тетраде или на сброшюрованных, пронумерованных листах чисто и аккуратно. Ответы на вопросы должны быть даны в той последовательности, в которой они размещены в методических указаниях. Ответы должны быть краткими, исчерпывающими, однозначными, исключающими превратное их толкование, при необходимости сопровождаться графиками и схемами. Выполнять контрольную работу надо после изучения курса по приведенной основной и дополнительной литературе в соответствии с программой.

После изучения курса необходимо ответить на вопросы для самопроверки. Если у Вас есть желание отлично усвоить курс, то попытайтесь самостоятельно прорешать все варианты контрольных работ. Результаты этих решений направлять на проверку не надо.

Контрольная работа № 1

Работа включает в себя 4 задачи, из них: две задачи по разделам 1, 2, 3 дисциплины и две задачи по разделам 4, 5, 6 дисциплины. При выполнении контрольной работы № 1 Вы должны вспомнить материал по высшей математике, где излагались вопросы графического и аналитического представления функциональных зависимостей, методы оценки и представления погрешностей. Необходимо также восстановить в памяти разделы теории автоматического управления, связанные с анализом статического и динамического состояния звеньев системы управления и способами их выражения, а также вопросы преобразования и свертывания структурных схем.

Задача 1.1

На рис. 1 представлены статические и динамические характеристики элементов и модулей пневматических ТСА. Приведите конструктивную схему и опишите принцип действия элемента или модуля Вашего варианта. Найдите математическое описание характеристики, определите рабочий диапазон использования устройства и числовые значения коэффициентов в нем. Оцените погрешность аппроксимации характеристики, которая будет обеспечена для рабочего диапазона при использовании приведенного математического описания. Для повышения точности вычислений рекомендуется перестроить график Вашего варианта с увеличением масштаба, сохраняя при этом все нелинейности характеристик.

На рис. 1 (вариант 0) представлено семейство статических характеристик регулируемого пневмосопротивления.

Определите коэффициенты линейных уравнений, реализующих статическую характеристику при трех вариантах настройки проводимости для стандартного диапазона изменения входного сигнала. Оцените погрешность аппроксимации нелинейной кривой линейным уравнением. Определите числовое значение настройки проводимости (₂) и (₃), считая шкалу настройки пневмосопротивления равномерной.

На рис. 1 (вариант 1) представлена статическая характеристика пневмореле.

Приведите конструктивную схему включения реле для реализации этой характеристики. Запишите уравнения, определяющие моменты включения и выключения реле, определите числовое значение опорного сигнала, использованного при реализации данной характеристики. Укажите допустимую величину погрешности при формировании входных и выходных переменных в этой схеме.

На рис. 1 (вариант 2) представлена статическая характеристика преобразователя перемещения в давление, построенного на переменных пневмосопротивлениях.

Приведите два варианта конструктивных схем, реализующих такую характеристику. Определите рабочий диапазон изменения входной переменной, обеспечивающий изменение выходного сигнала в стандартном диапазоне. Определите коэффициенты линейных уравнений, реализующих характеристику в рабочем диапазоне и при максимальном изменении входной и выходной переменных. Оцените погрешность аппроксимации во втором случае.

На рис. 1 (вариант 3) приведена статическая характеристика пнев-мореле.

Приведите конструктивную схему включения реле для реализации этой характеристики. Напишите уравнения, определяющие моменты включения и выключения реле, определите числовое значение опорного сигнала, использованного для реализации этой характеристики. Укажите допустимую величину погрешности при формировании входных и выходных переменных в этой схеме.

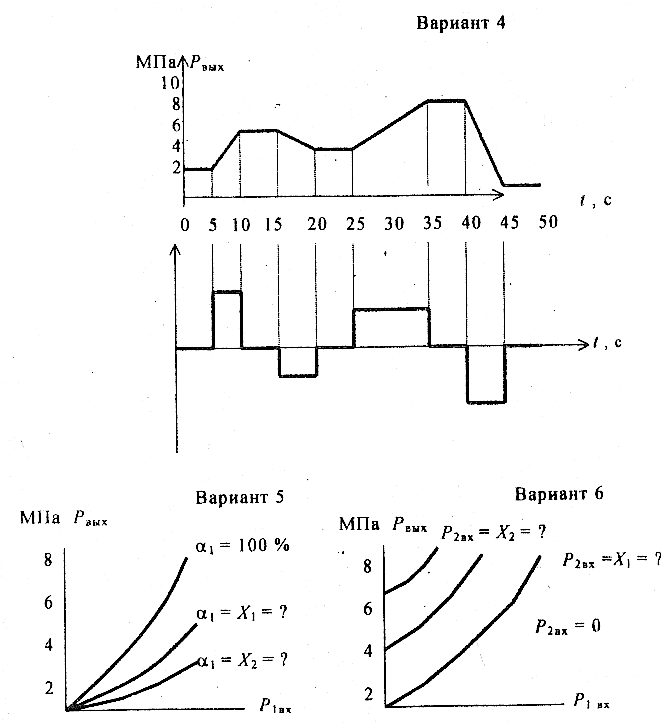

На рис. 2 (вариант 4) представлены переходные характеристики модуля интегрирования разности двух входных сигналов (“сигнал ошибки”).

Приведите структурную и конструктивную схемы реализации этой операции на пневмоэлементах. Напишите уравнение динамики и передаточную функцию, которые формирует модуль. По графику определите числовое значение постоянной времени (Т_и), на которое настроен модуль. Укажите, в какие отрезки времени модуль находился в статическом состоянии.

На рис. 2 (вариант 5) представлено семейство статических характеристик функционального преобразователя сигналов на регулируемых пневмосопротивлениях.

Приведите конструктивную схему, реализующую такие характеристики. Определите, какой вид функционального преобразования в этом случае реализуется. Напишите вид уравнения статики. Определите коэффициенты усиления, на которые настроен преобразователь, реализующий статические характеристики при трех вариантах настройки проводимости регулируемого пневмосопротивления () (принять стандартный диапазон изменения входного и выходного сигналов). Оцените погрешность аппроксимации нелинейной кривой линейным уравнением. Определите числовое значение настройки проводимости  в положениях ₂ и ₃, считая шкалу настройки пневмосопротивления равномерной. Назовите числовое значение второго входного сигнала Р_2вх при реализации этих характеристик.

На рис. 2 (вариант 6) представлено семейство характеристик функционального преобразователя сигналов на регулируемых пневмосопротивлениях.

Приведите конструктивную схему, реализующую такие характеристики. Определите, какой вид функционального преобразования в этом случае реализуется. Напишите вид уравнения статики. Определите коэффициенты уравнения статики, на которые настроен преобразователь, реализующий характеристики при трех вариантах настройки опорного сигнала Р_2вх (принять стандартный диапазон изменения входного и выходного сигналов). Оцените погрешность аппроксимации нелинейной кривой линейным уравнением.

На рис. 3 (вариант 7) представлена статическая характеристика мембраны.

Определите допустимую величину перемещения мембраны (рабочий ход) и дайте обоснование этого выбора. Напишите уравнение статики мембраны и определите числовые значения коэффициентов уравнения. Поясните, как изменятся вид характеристики и коэффициенты уравнения для пакета из трех мембран с общим жестким центром.

На рис. 3 (вариант 8) представлена переходная характеристика инерционного пневматического модуля, построенного на пневмосопротивлениях и пневмоемкости.

Приведите структурную схему модуля, имеющего такие свойства в динамике. Напишите уравнение динамики и передаточную функцию, которые формирует модуль. Укажите, в какие отрезки времени модуль находился в статическом состоянии. Напишите уравнение статики для модуля и подставьте в него числовые значения коэффициентов.

На рис. 3 (вариант 9) представлена динамическая характеристика модуля, реализующего операции повторения сигнала в статике и дифференцирования в динамике (модуль предварения).

Какая форма возмущающего воздействия использовалась при получении этой характеристики? Приведите структурную и конструктивную схемы модуля. Запишите уравнение динамики и передаточную функцию, которые формирует модуль. По графику определите числовое значение времени предварения, на которое настроена модель.

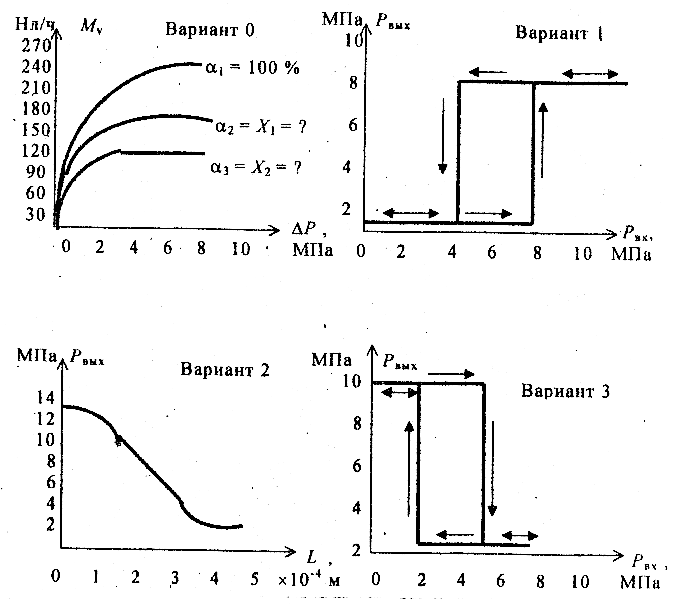

Рис. 1. Характеристики элементов и модулей пневматических ТСА (варианты 03)

Задача 1.2

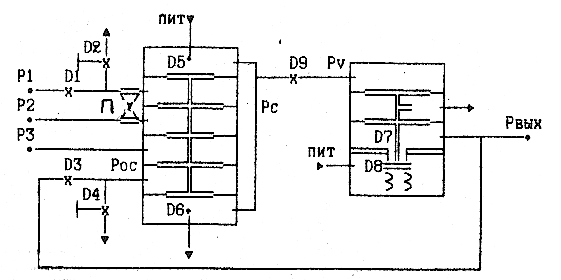

На рис. 4 представлена конструкторская схема операционного усилителя на пневмоэлементах. Описание принципа действия прибора см. в разделе 3.2.4 и рис.. 17 в пособии [1]. Условные обозначения на схеме рис. 4 аналогичны обозначениям к задаче 2.1 данного пособия.

Рис. 4. Схема операционного усилителя, построенного на пневмоэлементах УСЭППА

Для реализации функциональной зависимости, представленной на рис. 5, 6, по Вашему варианту определите параметры настройки элементов схемы (положение переключателя П, значение проводимости ₂ и ₄ регулируемых пневмосопротивлений D2 и D4), а также настройку или диапазон изменения входных переменных Р₁, Р₂ и Р₃.

Проводимости ₂ и ₄ пневмосопротивления D2 и D4 следует выражать в процентах от величины открытия дросселя (0100%), считая шкалу линейной.

Контрольный пример решения задачи 1.2 приведен в прил. 1 к данному пособию.

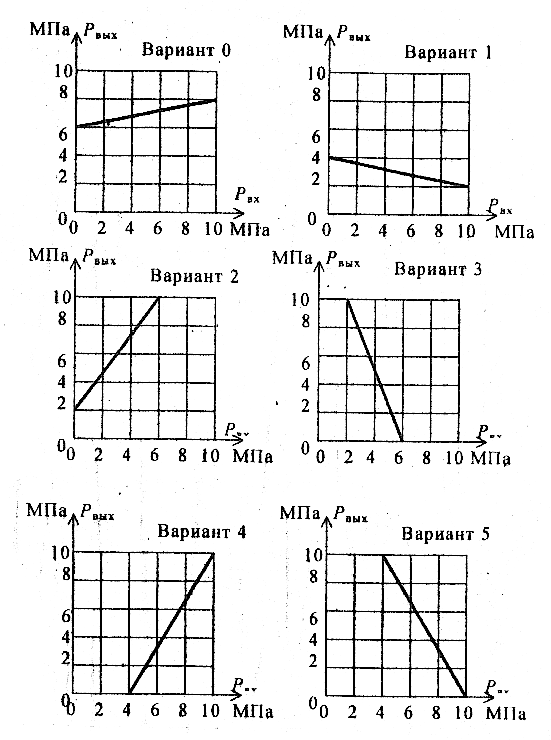

Рис. 5 Функциональные зависимости Р_вых = f(P_вх) (варианты 05)

Рис. 6 Функциональные зависимости Р_вых = f(P_вх) (варианты 6-9, К1 и К2)

Задача 1.3

Приведите электрическую схему или упрощенное конструктивное исполнение электрических ТСА по Вашему варианту. Опишите состав и принцип действия устройства, область применения и назначение. Изобразите статическую и динамическую характеристики этого устройства:

0. Потенциометрическое задающее устройство [1].

1. Операционный блок суммирования с инверсией и без инверсии входного сигнала [1].

2. Тахогенераторы постоянного и переменного тока [3, 5].

3. Нейтральное электромагнитное реле постоянного тока [3].

4. Поляризованное электромагнитное реле [3].

5. Блок динамических преобразователей [1].

6. Путевой или конечный бесконтактный переключатель [3].

7. Электромагнитный соленоидный вентиль [3, 12].

8. Электродвигательный исполнительный механизм пропорционального действия [4, 12].

9. Шаговый электродвигатель синхронного типа [4].

При решении этой задачи рассмотрите по вариантам следующие вопросы:

По варианту 0 – опишите типы задающих устройств и их принципиальные отличия.

По варианту 1 – укажите, что такое операционный блок и какие операции он может реализовывать, как определяется его передаточная функция?

По варианту 2 – в чем состоит принципиальное отличие тахогенераторов постоянного и переменного тока с точки зрения статической характеристики?

По варианту 3 – в чем заключается принципиальное отличие электромагнитного реле постоянного тока от реле переменного тока с точки зрения конструкции магнитопровода?
