Введение

Разноοбразные вычислительные устройства успешно используются практически во всех технически слοжных изделиях с целью упрощения организации интерфейса. В этом смысле не являются исключением изделия транспортных отраслей: автомобильной, железнодорожной, аэрокосмической, морской и других. Современные образцы оказываются насыщенными различными вычислительными устройствами, в том числе объединёнными в единый комплекс. Подобное объединение вычислительных устройств отдельного объекта в единый программноаппаратный комплекс часто называют бортовой информационноуправляющей системой (БИУС)

БИУС - вид автоматизированной системы управления, предназначенной для автоматизации рабочих процессов управления, диагностики, сбора, обработки и отображения информации на транспортных средствах. БИУС облегчает управление и упрощает эксплуатацию сложных систем, выполняя за водителя часть функций.

Чаще всего БИУС представляет собой распределённую вычислительную сеть для жёстких условий эксплуатации (широкий температурный диапазон, вибрация, удары и другие воздействия), объединяющую центральный процессорный блок и периферийные контроллеры различных агрегатов автомобиля: ДВС, АБС, управление КПП, предпусковым подогревателем, управление подкачкой колёс и т. д. В качестве физической среды передачи информации в БИУС наиболее широко используется CAN в виде дифференциальной витой пары. Это обусловлено фактическим доминированием в настоящее время данного стандарта промышленной сети в автомобильной технике.

Цель работы: Исследовать особенности различных архитектур, применяемых в БИУС.

Задачи: автоматизация автомобиль антиблокировочный электронный

Изучить виды и типы архитектур БИУС, определить их особенности.

Исследовать влияние особенностей различных архитектур на потребительские свойства.

Определить пригодность той или иной архитектуры к соответствующим задачам.

Определить перспективные направления развития БИУС.

1. Особенности различных типов архитектур БИУС

.1 Элементы системы

«Бортовая информационноуправляющая система (БИУС) транспортного средства (ТС) - это комплекс автоматической оценки состояния автомобиля и его агрегатов, оценки параметров движения, для информирования водителя οб этих состояниях и выработки управляющий воздействий на исполнительные механизмы автомобиля в процессе выполнения различных задач.

Принцип работы БИУС - сигналы с датчиков, установленных на ТС, поступают в вычислитель, который формирует заключение и выдает его в виде информации ο состоянии контролируемого объекта водителю и автоматическим исполнительным системам.

По своей структуре бортовая информационновычислительная система должна состоять из:

) датчиков, воспроизводящих диагностическую информацию от объекта диагностирования;

) преобразователей, принимающих сигналы от датчиков и преобразующих их в вид, удобный для дальнейшей обработки;

) устрοйств οбрабοтки информации, которые проводят оценку полученных данных диагностирования по заданной программе и выдают конечные результаты в виде электронных сигналов;

) устрοйств выдачи информации, фиксирующих результаты диагностирования на нοсителе инфοрмации»[1].

«Для оценки состояния и поведения транспортного комплекса используется информация, получаемая датчиков, аналоговых и импульсных типов, имеющих различные диапазоны измерения. Многие датчики имеют нелинейную характеристику. Также используются дискретные датчики, чаще всего релейного типа. Для подключения датчиков к микропроцессорам/контроллерам, выполняющим сбор и обработку информации с датчиков, а так же формирующие информационные сообщения и управляющие воздействия на исполнительные механизмы, необходимо выполнить обработку сигналов. К обработке сигнала относится нормирование сигнала, т.е. приведение его к определенному значению, фильтрация, линеаризация, аналоговоцифровое преобразование и другие виды обработки.

Из анализа возможных схем построения БИУС можно сделать вывод о целесообразности использования мехатронных модулей (ММ). Каждый ММ выполняется в виде законченного модуля, содержащего непосредственно первичный преобразователь (датчик), устройство преобразования сигналов и вычислитель. Для управления исполнительными устройствами так же создается модуль, в состав которого входит вычислитель, усилительпреοбразователь и испοлнительный механизм.

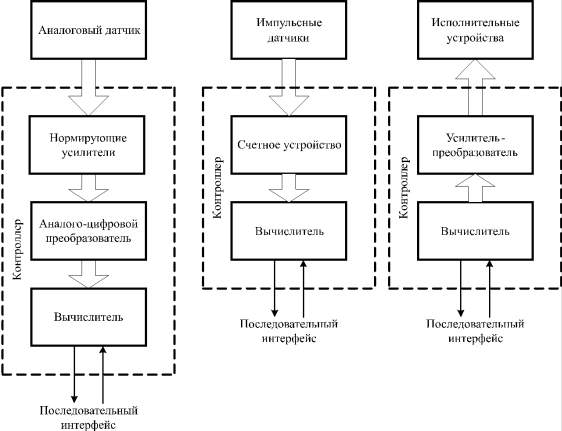

Структурные схемы ММ показаны на рисунке 1.1. Каждый модуль выполняется в виде специализированного контроллера, который содержит вычислительное устройство и преобразователь.

Рисунок 1.1 Мехатрοнные модули

При использовании дискретных датчиков не требуется сложных преобразований, и поэтому, рационально их подключить к ММ, который физически расположен ближе к дискретному датчику. Это потребует использование контроллера с несколькими входами» [1].

В общем случае все ММ автомобиля по функциональному назначению могут быть отнесены к следующим основным группам:

системы управления двигателем;

системы управления трансмиссией и агрегатами;

системы управления ходовой частью, в том числе и тормозными системами;

системы управления оборудованием кабины;

системы диагностики/самодиагностики узлов агрегатов автомобиля.

Использование концепции ММ позволяет в значительной степени абстрагироваться в процессе проектирования сложного объекта (БИУС) от исполнительной и информационных частей (считая, что они компонуются из готовых блоков - мехатрοнных модулей), а сосредоточить основное внимание на разработке компьютерного управления.

1.2 Структурная и лοгическая οрганизация БИУС

«Транспортные средства нуждаются в целом комплексе систем управления, который обеспечивает надежность эксплуатации, безопасность движения и т.д. Использование датчиков и различных исполнительных механизмов, распределенных по автомобилю, в совокупности с бортовыми микропроцессорами и конроллерами, объединенных в многоуровневую систему управления, может решить многие проблем оптимизации и адаптации режимов функционирования важнейших агрегатов автомобиля» [1].

Обобщенная структурная схема информационноуправляющей системы, реализующей многоуровневое управление, приведена на рисунке 1.2.1.

Распределение функций управления по уровням (сценарий, ситуационный, локальный)возможно осуществитьcпомощью программы.

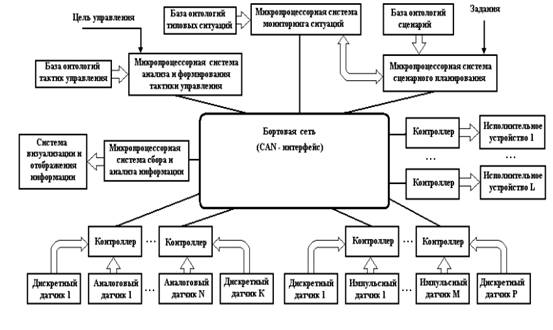

Рисунок 1.2.1 Обобщенная структурная схема БИУС

С учетом большого объема данных, передаваемых через CANинтерфейс автомобиля в реальном времени, требований высокой надежности и безопасности функционирования очевидно необходимо использование совокупности шин данных (рисунок 1.2.2).

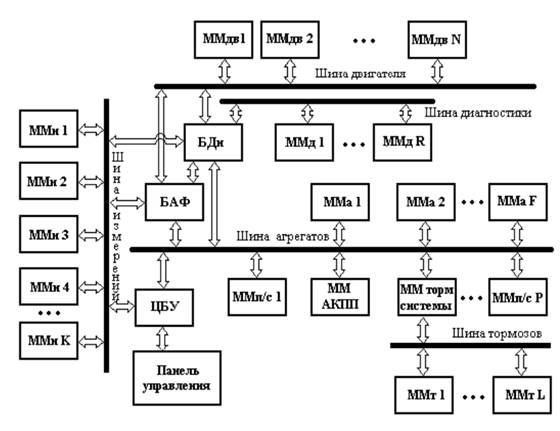

Рисунок 1.2.2 Архитектура сетевого интерфейса БИУС.

На рисунке 1.2.2 применены следующие обозначения: ЦБУ - центральный блок управления, БАФ - блок (библиотека) автомобильных функций; Бди - ММи - мехатронные модули измерительной/диагностирующей системы; ММдв - мехатронные модули двигателя; ММдR - мехатронные модули системы диагностики; ММаN, F - модули агрегатов автомобиля; ММ п/с Р - модули подсистем автомобиля; ММтI, L - мехатронные модули тормозной системы; ММ тормсист - головной ММ тормозной системы; ММ АКПП - модуль автоматической коробки переключения передач.

«Логически организация БИУС автомобиля может быть различной. Но, очевидно, что структура с центральной (однопроцессорной) организацией вряд ли возможна изза большой сложности системы, многофункциональности, повышенных требований по надежности функционирования, требований к быстродействию и т.д.

Использование в БИУС иерархической организации, когда в систему входит один центральный процессор и ряд подчиненных к нему процессоров, дает целый ряд преимуществ: распараллеливание решения задач управления позволяет существенно повысить быстродействие; обеспечивают возможность управления сложными объектами (агрегатами автомобиля) в режиме реального времени; обеспечивает более высокую надежность системы.

Развитие компьютерных и сетевых технологий позволяет в настоящее время перейти к созданию децентрализованных распределенных систем компьютерного управления, которые представляю собой множество полностью равноправных процессоров, объединенных в единую систему управления с помощью сетевого канала связи.

Такая организация БИУС имеет ряд преимуществ: отсутствует центральный процессор, выход которого из строя приводит к отказу всей информационноуправляющей системы; отказ любого процессора не приводит к катастрофическим последствиям - задачи, решаемые отказавшим процессором, могут быть перераспределены/размещены на работоспособных процессорах. Таким образом, помимо параллельности решения задачи управления, такая БИУС будет обладать высокой надежностью. Обмен информацией между отдельными подсистемами БИУС, датчиками и исполнительными механизмами может осуществляться по стандартным сетевым протоколам обмена» [1].

1.3 Структурная схема БИУС

«Для оценки состояния и поведения транспортногосредства используется информация, получаемая со следующих датчиков, расположенных на машине:

датчики давления измеряют давление масла в КПП, ДВС, гидросистеме, пневмосистеме;

датчики температуры для измерения температуры охлаждающей жидкости ДВС, масла в ДВС, охлаждающей жидкости в компрессоре, масла в гидросистеме.

Перечисленные датчики являются аналоговыми и имеют различные диапазоны измерения. Многие датчики имеют нелинейную характеристику. Используются дискретные датчики, работающие в качестве сигнализаторов, например, сигнализатор критической температуры охлаждающей жидкости, аварийного давления масла и другие, концевые выключатели главного фрикциона, горного тормоза, вентилятора. Еще один тип датчиков - импульсные датчики, формирующие последовательность импульсов, например для контроля пройденного пути.

В качестве БИУС используется бортовой компьютер (вычислитель), выполняющий сбор и обработку информации с датчиков, а также формирующий информационные сообщения и управляющие воздействия на исполнительные механизмы. Для подключения датчиков к вычислителю необходимо выполнить обработку сигналов. К обработке сигналов относятся нормирование сигнала (усиление), т.е. приведение его к определенному значению, фильтрация, линеаризация, аналогоцифровое преобразование и другие виды обработки» [2].

Структурная схема БИУС приведена на рисунке 1.3.1.

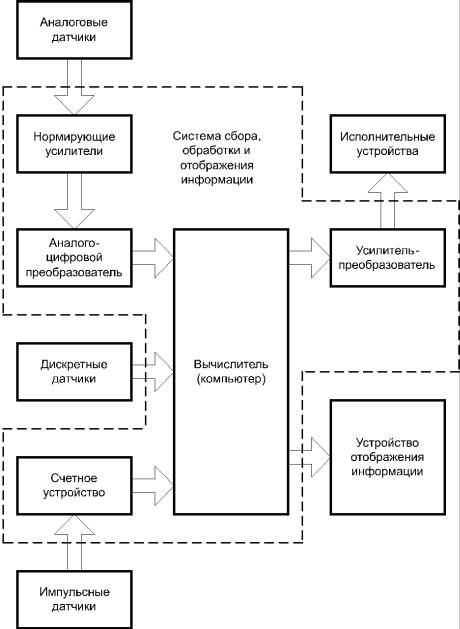

Рисунок 1.3.1

Приведенная система обладает недостатком - вычислитель слишком перегружен, так как очень много времени тратиться на формирование информационных сообщений, что может привести к потере информации с датчиков в критических ситуациях. Поэтому предлагается разделить функции сбора и обработки информации с датчиков и формирования информационных сообщений на два вычислителя.

«Структурная схема БИУС, содержащая систему сбора и обработки информации и систему отображения информации, приведена на рисунке1.3.2.

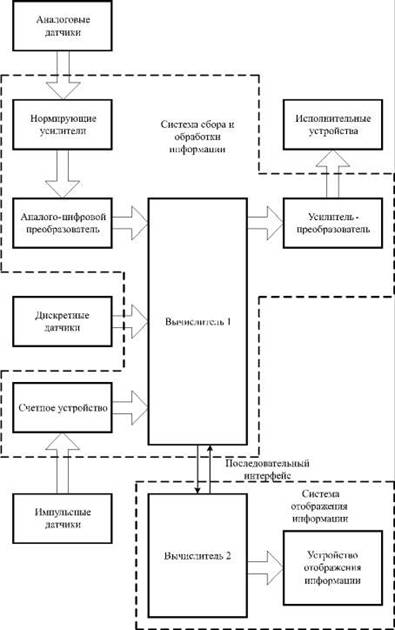

Рисунок 1.3.2 БИУС с двумя вычислителями

Такой подход к построению бортовой информационноуправляющей системы также имеет недостатки, относящиеся к топологии системы.

Многочисленные датчики расположены на машине в различных точках. Это приводит к сложной организации разводки кабельного оборудования. Многие датчики имеют слабый сигнал, и при прокладке кабеля на большое расстояние происходит ослабление сигнала и засорение его помехами, наводками. Кроме того, система имеет невысокую надежность. При обрыве кабеля информация с датчика полностью теряется или вычислитель может понять отсутствующий сигнал за исправный, что приводит к аварийным ситуациям.

Для решения такой задачи предлагается другой подход к построению БИУС. Каждый датчик выполняется в виде законченного мехатронного модуля, содержащего непосредственно первичный преобразователь (датчик), устройство преобразования сигнала и вычислитель. В классе мехатронных устройств - так называемые МЕМCы. МЭМС - микроэлектромеханические системы - устройства, объединяющие в себе микроэлектронные и микромеханические компоненты. Для управления исполнительными устройствами также создается модуль, в состав которого входит вычислитель, усилительпреобразователь и исполнительный механизм.

Структурные схемы модулей показаны на рисунке1.3.3. Каждый модуль выполняется в виде контроллера, который содержит вычислительное устройство и преобразователь» [2].

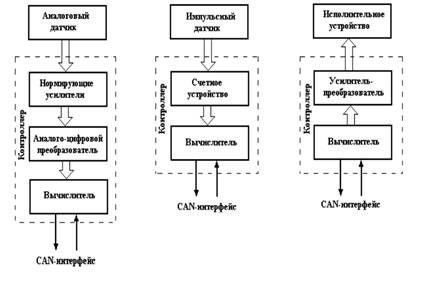

Рисунок 1.3.3Модули преобразователей

«Для связи модулей преобразователей с главным бортовым компьютером каждый модуль должен иметь последовательный интерфейс связи, например RS485, USB или CAN. CANинтерфейс постепенно становится стандартом для распределенных систем управления на транспорте, в автомобильной технике и робототехнике. Можно также использовать интерфейс SERCOS, разработанный для цифровых следящих приводов и представляющий собой локальную кольцевую оптоволоконную сеть.

Структурная схема информационноуправляющей системы, построенной с использованием автономных модулей, приведена на рисунке 1.3.4. Все модули объединены в бортовую двухпроводную или однопроводную сеть. Дублирование линий связи позволяет повысить надежность такой системы»[2].

Такой подход может привести к существенному удорожанию информационноуправляющей системы. Этого не происходит, так как каждый вычислитель предназначен для выполнения узкоспециализированных задач и выполняется на недорогих контроллерах.
