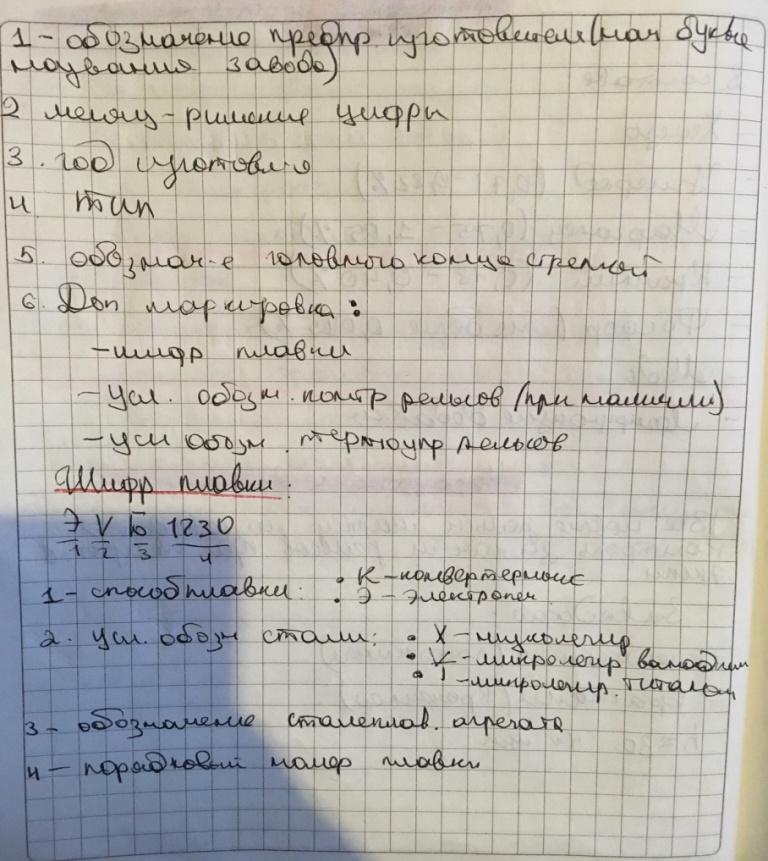

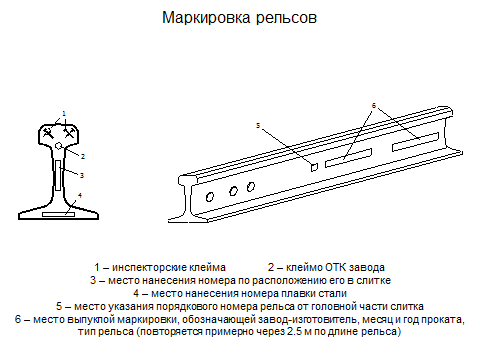

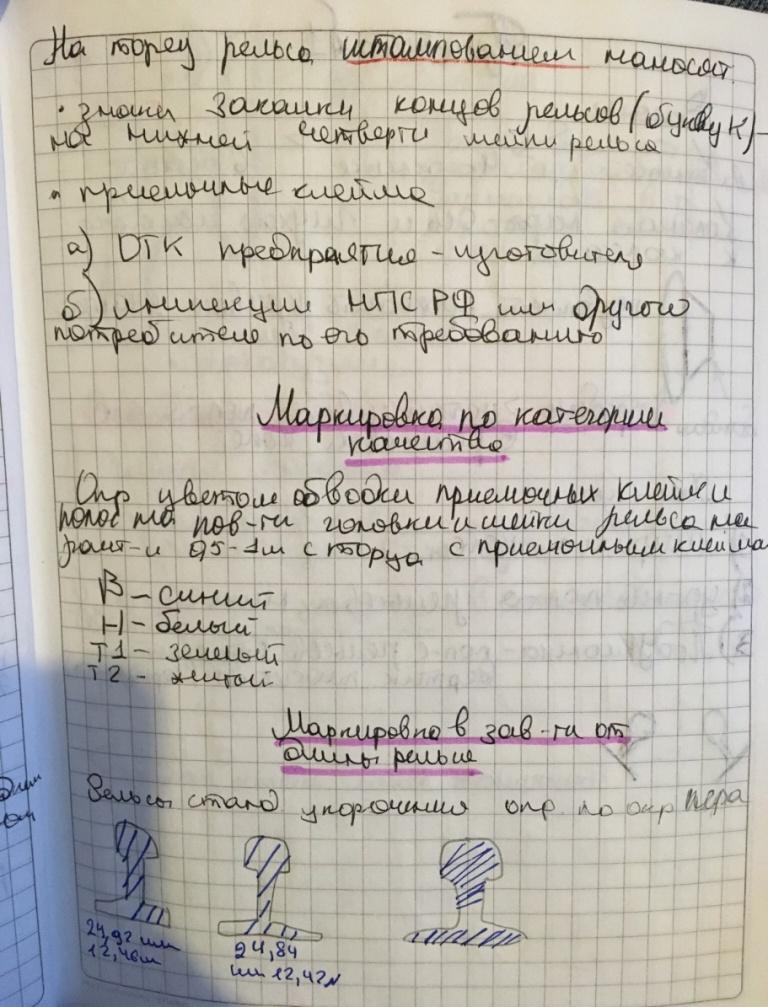

  • 8. Маркировка, срок службы рельсов и мероприятия по их продлению

  • Все новые рельсы маркируются на заводах, происходит контроль за качеством рельсов при изготовлении

  • Заводская:

  • - Клеймением ( постоянная)

  • - Краски ( временная)

  • H = 30…40 мм

  • Интенсивность одиночного выхода рельсов зависит от :

  • Пропущенного по ним тоннажа

  • Конструкции пути

  • Нагрузок на рельсы от колесных пар, обращающегося подвижного состава

  • Плана и профиля пути

  • Типа рельсов

  • Качества стали

  • Наибольшее одиночное изъятия дефектных рельсов производится:

  • из-за недостаточной контактно-усталостной прочности металла,

  • Из-за чрезмерного бокового износа головки в кривых

  • Из-за коррозии подошвы рельса в коррозионно-усталостных трещин

  • Продление сроков службы рельсов в настоящее время производится путем применения ресурсосберегающих технологий, в частности хорошим средством восстановления служебных свойств рельсов является их периодическая шлифовка в пути или острожка старогодных рельсов на рельсосварочных предприятиях.

  • 9).Рельсовые цепи автоблокировки.

  • Устройства автоблокировки и АЛС, применяемые на железных дорогах России основаны на использовании электрических рельсовых цепей. С их помощью контролируют занятое или свободное состояние блок-участков, а также целостность рельсовых нитей.

  • Многообразие систем автоблокировки объясняется применением различных электрических рельсовых цепей.

  • На железных дорогах России применяются системы автоблокировки, в которых использованы рельсовые цепи с изолирующими стыками. В них информация о состоянии впереди расположенных блок-участков и порядке ведения поезда с точки зрения сближения его с впереди идущим поездом передается машинисту путевыми светофорами, Для повышения и расширения эксплуатационных возможностей системы регулирования одновременно та же информация передается машинисту и локомотивным светофором с помощью средств АЛС /1/.

  • На участках с автономной тягой применяется автоблокировка постоянного тока. В них используются импульсные рельсовые цепи постоянного тока, длина которых может достигать 2600 м. Исключение опасных положений при коротком замыкании изолирующих стыков обеспечивается чередованием полярностей питающего напряжения в смежных рельсовых цепях.

  • 10. Промежуточные рельсовые скрепления. Требования, классификация

  • Требования:

  • Стабильность ширины колеи

  • Прижатие рельсов к основанию, исключающее отрыв и угон рельсов

  • Оптимальные условия температурной работы рельсов

  • Проведение регулировки положения рельсов по высоте и ширине колеи, замену деталей скреплений без перерывов в движении поездов

  • Механизированная сборка и содержание узлов скреплений

  • Рациональная пространственная упругость и вибростойкость узлов скреплений

  • Электроизоляция рельсов от основания

  • Экономическая эффективность конструкции верхнего строения пути

  • Противоугонные - создается необходимое прижимное усилие, исключается проскальзывание рельса относительно опор под проходящим поездом

  • Болтовые- нажатие на подошву рельса можно регулировать за счет подтягивания краев клемных болтов

  • Безболтовые- нажатие упругих элементов на подошву рельсов должно оставаться неизменным за весь период эксплуатации

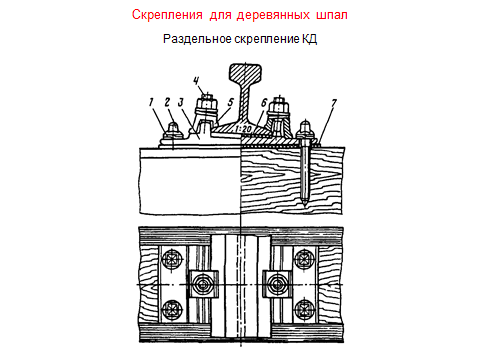

  • 11).Конструкции промежуточных рельсовых скреплений для деревянных шпал.

  • один из самых распространённых для деревянных шпал

  1. 1. Костыль основной.

  • Подошва рельса прикрепляется к подкладке и шпале

  • Задача- удерживать рельс от опрокидывания и болтового сдвига

  1. 2. Обшивочная-прижимает подкладку к опоре, следовательно понижает ее вибрацию или воспринимается сдвигающее усилие

  • + малодетальность

  • +сравнительно небольшой расход металла

  • + простота в изготовлении и эксплуатации

  • - не обеспечивает достаточной упругой связи рельса со шпалой

  • -плохо сопротивляется угону пути

  • -постановка противоугона

  • -возможно перемещения подкладки вдоль и поперек шпал

  • При постановке костылей чтобы понизить разрущающее действие на шпалу, предварительно высверливаются отверстия меньшей длины

  • Для понижения интенсивности износа, между подкладкой и шпалой укладывается прокладка толщиной 6-10мм, которая мб изготовлена из резины, резинокорта, гомбелита

  • Данное скрепление является 2м по массовости использования, обеспечивает постоянство прижатия рельса к опоре и не требует постановки противоугона

  • 1-двухвитковая

  • 2-шурупы

  • 3-подкладка ( уклон 1/20)

  • 4 – клеемный болт

  • 5- n-образная клемма

  • 6 и 7-прокладки

  • 6 и 7-прокладки

  • Непротивоугонное:

  • + сведены кмин вибрации подкладки

  • +возможна регулировки рельсов по высоте ( за счет использования резины под рельсами)

  • +возможна смена рельсов без выворачивания шурупов ( постоянство местоположения рельсовых нитей)

  • +сильное прижатие рельсов к подкладке ( сопротивление уклону и воздействие темературным сил)

  • - многодетальность

  • -быстрое ослабление гаек клемных болтов (необходимо очищать крепления от грязи, осуществлять их смазывание)

  • Благодаря использованию винтовой нарезки шурупов, сопротивление выдергиванию из шпалы будет в 1,5-2 раза выше

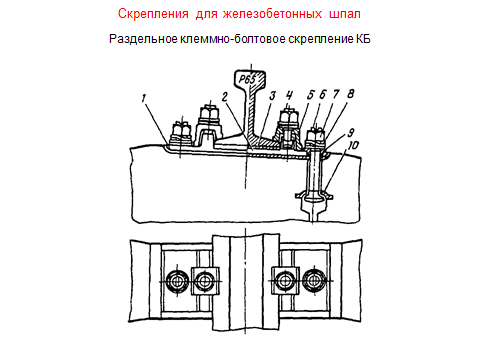

  • 12.)Конструкции промежуточных рельсовых скреплений для железобетонных шпал.

  • В отличии от дерева, железобетон обладает повышенной прочностью на сжатие, что позволяет более широко использовать бесподкладочные скрепления, осуществлять подуклонку рельса за счет наклона подрельсовой площадки, передавать на бетон значительные боковые силы

  • До определенного момента КБ было основным скреплением для главного хода

  • С 2015 либо дорабатывают ресурс и затем меняются в момент ремонта на более совершенные (ГИБР, АРС), а КБ на участках со старогодными деталями

  1. Анкерные:

  • Бесподкладочные- конструкции промежуточного скрепления отсутствуют. Металлическая подкладка между рельсом и подрельсовой опорой

  • Подкладочные- металлическая подкладка. Наличие в конструкции промежуточного скрепления, обеспечивающего большую площадь передачи давления от рельса на опору, подуклонку рельса (для деревянных шпал)

  • Раздельные- рельс к подкладке и подкладка к опоре прикрепляются разными прикрепителями

  • Нераздельные- рельс через подкладку соединяет с опорой одними и теми же прикрепителями

  • Смешанные – рельс через подкладку соединяется с опороц, подкладка дополнительно, самостоятельно крепится к подрельсовому основанию

  1. Непротивоугонные - используемые прикрепители не создают достаточного нажатия на подошву рельса и не обеспечивают наибольшей продольной связи рельса с основанием. Для таких промежуточных скреплений требуется постановка на подошву рельса противоугонов

  • + скрепление хорошо себя зарекомендовала для раьоты в бесстыковой конструкции пути

  • +позволяет применять прогрессивные технологии замены рельсов

  • +разрядки напряжений

  • +обеспечивает оптимальную работу при изменении температуры

  • -многотельность (21 деталь в узле)

  • -металлоемкость

  • -наличие порядка 16 тыс болтов на 1 км, которые требуют очистки от грязи, смазывания, подтягивания

  • В настоящее время массово укладывается при новом строительстве и ремонте

  • Прижатие осуществляется подошвой рельса к опоре при помощи двухслойных клемм или пружинных прутковых клемм

  • 3-подрельсовая прокладка

  • 4-.замкнутые болты

  • 5-.гайка

  • 7-.подклеимный вкладыш

  • 8-.двухслойная клемма

  • 13. Противоугоны. Схемы их расстановки.

  • Продольные силы, вызывающие угон рельсов, должны быть от рельсов переданы на подрельсовое основание и далее на балласт. Для этого на участках пути с непротивоугонными промежуточными скреплениями на подошву рельсов ставят противоугоны.

  • В качестве противоугонов применяют скобы, надеваемые на подошву рельсов. Они передают силы угона либо на путевые подкладки, либо на шпалы.

  • Противоугоны у шпал устанавливаются со стороны преобладающего размера движения поездов; при появлении следов угона рельсов в противоположную сторону противоугоны устанавливаются и с другой стороны шпал.

  • Виды противоугонов:

  • а) пружинный;

  • б) самозаклинивающийся:

  • 1- скоба; 2 – клин.;

  • в) фартучного типа:

  • 1,2,3 – элементы рельса; 4- скоба

  • противоугонная; 5- клин; 6- фартук (якорь)

  • Количество противоугонов, устанавливаемых на одно рельсовое звено, зависит от интенсивности проявления угона. Противоугоны ставят симметрично относительно середины звена на обоих рельсовых нитях к одной и той же шпале

  • 14. Сроки службы промежуточных скреплений и меры по их продлению.

  • 15. Классификация стыков. Конструкции стыков. Элементы стыковых скреплений

  • 1.По конструкции:

  • Болтовые-предназначен для звеньевой конструкции пути, когда используются рельсы нормальной длины

  • Устанавливается между концами рельсов, перекрываются стыковыми накладками, обеспечивают величину нормативного зазора для возможности изменения длины рельсов при изменении температуры

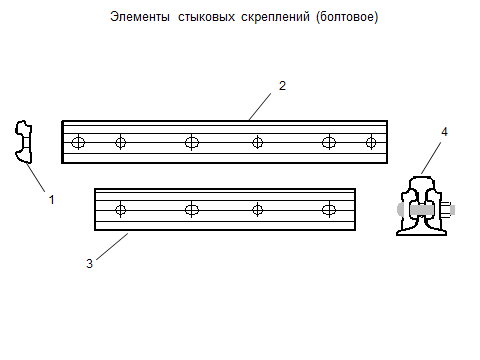

  • 1.2.3-стыковык накладки 6 и 4 дырные

  • На сборке - гайки, упругие шайбы, болты

  • Особенность - входят между головкой подошвой рельса как клин, создают распорное усилие

  • 4х дырные- на тяжелый тип рельсов

  • 6 дырные-Р50

  • Чередование круглых и овальных отверстий в стыковой накладке связана с формой болта и технологией постановки (внутрь колеи, наружу)

  • сварные- предназначены для создания непрерывной поверхности катания в бесстыковой конструкции пути

  • Электроконтактный

  • Электродуговой

  • Газопрессовый

  • Алюмотермитный

  • Основной показатель-прочность шва относительного целого рельса

  • Сварные стыки обеспечивают непрерывность рельсовых нитей

  • Однако, если при варке рельсы примыкают друг к другу со ступенькой или углом в плане, появляется ударное воздействие аналогичное удару в болтовом стыке.

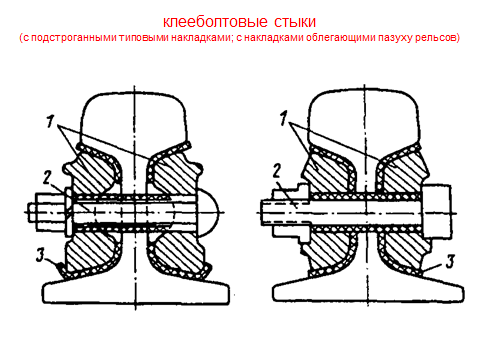

  • Клееболтовые

  • Вваривается

  • Используется для бесстыковой конструкции

  • Устанавливается в уравнительных пролетах

  • Накладки приклеиваются к рельсам и дополнительно стягиваются металлическими болтами

  • Обеспечивают глухое соединение рельсов, выполняя основное требование изолирующих стыков- неизменность стыкового зазора

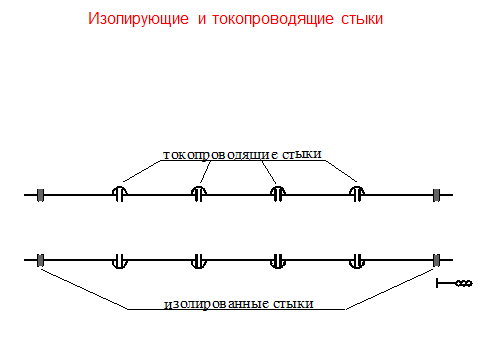

  • 16) Изолирующие, токопроводящие и переходные стыки

  • 1)

  • 1-прокладка под подкладку

  • 2.- металлическая подкладка(уклон нулевой)

  • 3- прокладка под рельс

  • 4-. Клеммный болт

  • 5- клемма

  • 6-закладной болт

  • 7- гайка

  • 8-двухвитковая шайба

  • 9-изолирующая втулка

  • 10- опорная планка ( шайба)
