1 Определение понятия системы «Железнодорожный путь». Основные подсистемы ждп

Железнодорожный путь- комплекс инженерных сооружений и устройств, расположенных в полосе отвода и предназначенных для осуществления пропуска поездов с установленными скоростями

Железнодорожный путь работает в условиях постоянного воздействия природно-климатических и эксплуатационных факторов

Природно-климатические факторы:

• Температурные перепады

• Атмосферные осадки

• Песчаные бури и снеговые воздействия

Эксплуатационные факторы:

• Грузонапряженность

• Скорости движения

• Осевая нагрузка

2.) Силы, действующие на путь

Назначение всп- воспринимать, упруго перерабатывать и передавать на основную площадку земляного полтона динамические давления колес , а так же направлять колеса в движении

На ВСП действуют:

• Динамические вертикальные Рдин - складывается из статической нагрузки ( масса экпипажа, приходящаяся на одно колесо) и дополнительных сил, надрессорного строения и необрессоренных масс. Колеблется от 100 до 250 КН3. Передается по небольшой площадке контакта. В зоне контакта образуются нормальные и касательные составляющие динамического давления колеса на рельс.

Нормальные давления на контактной площадке распределяются по закону эллипсоида

• Горизонтальные поперечные Нбок

• Продольные Нпрод от колес подвижного состава

• Продольные температурные силы ( в рельсах) Pt

• Атмосферные факторы-дождь, ветер, снег и др

Железнодорожный путь и подвижной состав взаимодействуют друг с другом и являются единой механической системой

Движение подвижного состава сопровождается различными колебаниями, вызываемыми отступлениями от проектного положения рельсовых нитей в плане и профиле, неравномерным износом рельсов, изменением жесткости пути по его длине, неровности поверхности катания колес

Реализуемые на жд динамические вертикальные внецентренно приложенные к головке рельса силы и поперечные силы вызывают в зоне перехода головки в шейку рельса местные напряжения концентрации, в кромках подошв напряжения изгиба и кручения

Давление подкладки на деревянную шпалу 1-2Мпа

Нагрузки на путь — внешние силы, воспринимаемые железнодорожным путём, рассматриваемые и учитываемые при расчётах, конструировании и проектировании пути и его элементов, при анализе его работы, его текущем состоянии, ремонте и усилении. Эти силы определяют опытным путём или расчётами (расчётные нагрузки).

Различают сосредоточенные нагрузки от колёс экипажа на рельсы и распределённые. Последние обычно представляют в виде равномерно распределённых по длине нагрузок (линейные нагрузки), которые равны q = ΣQ/l, где ΣQ — суммарная нагрузка от экипажа или его тележки в H, а l — длина отрезка пути в м, к которой эту нагрузку относят.

3.)Типы всп

Верхнее строение железнодорожного пути состоит из следующих элементов: рельсов со скреплениями и противоугонами, балластного слоя, стрелочных переводов и глухих пересечений, шпал и переводных брусьев.

При капитальном ремонте пути верхнее строение главных путей в зависимости от интенсивности и условий движения поездов на участке должно быть приведено к определенному типу: особо тяжелому, тяжелому или нормальному.

К Главным факторам, влияющим на выбор ВСП, относятся:

• Грузонапряженность

• Нагрузка на ось подвижного состава и скорость движения

• Характеристика перевозимых грузов

• Местные климатические условия

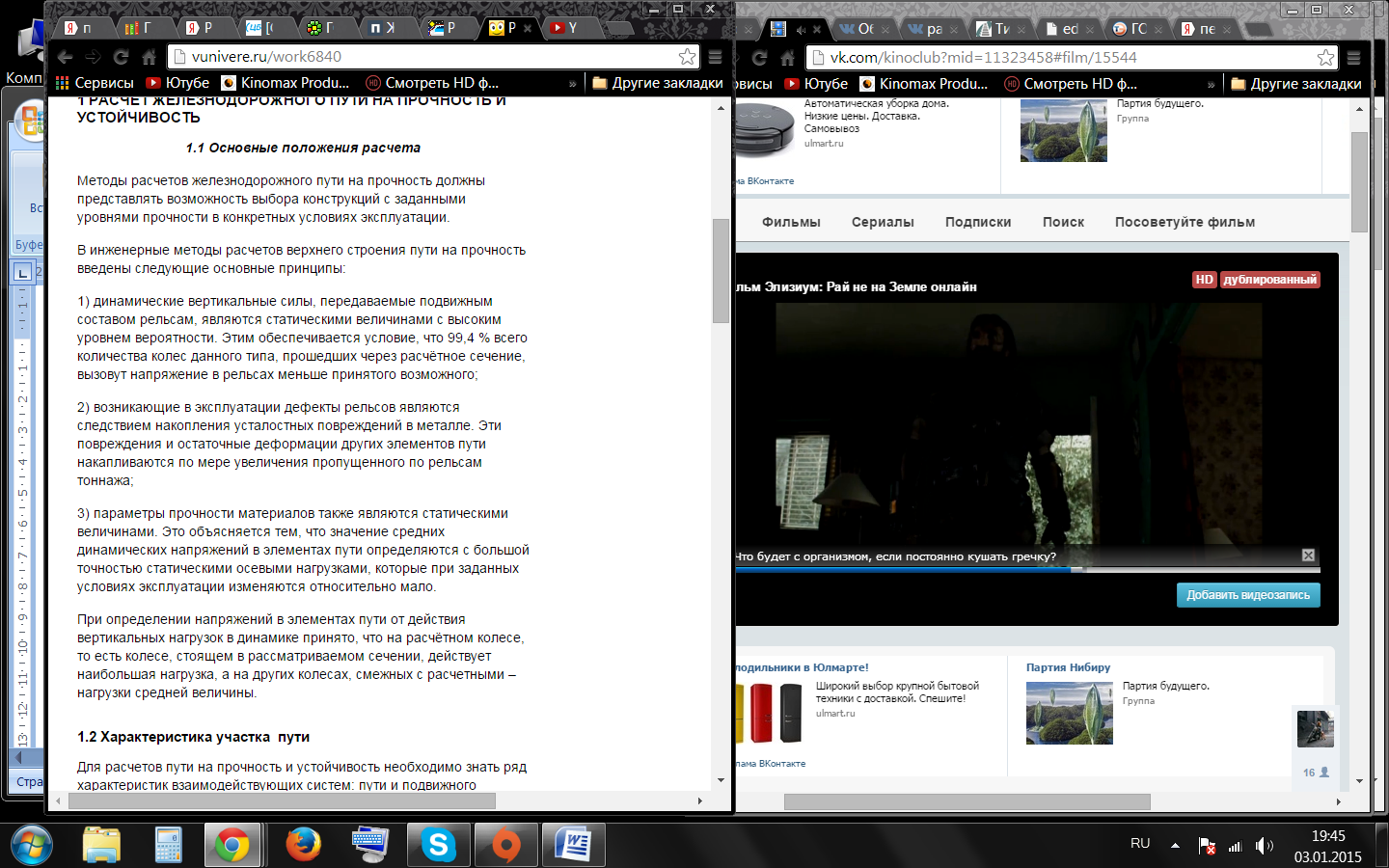

4.)Критерии оценки прочности пути

5. Назначение рельсов и требования, предъявляемые к ним. Типы, профили, длины рельсов

НАЗНАЧЕНИЕ РЕЛЬСОВ

• Создавать поверхность с наименьшим сопротивлением качению колеи подвижного состава

• Направлять движение колес подвижного состава

• Воспринимать, упруго перерабатывать и передавать нагрузки от подвижного состава на опоры ( шпалы, брусья)

• На участках с автоблокировкой рельсовые нити служат проводниками сигнального тока

• На участках с электрической тягой рельсовые нити служат проводникам обратного тягового тока

ТРЕБОВАНИЯ, ПРЕДЪЯВЛЯЕМЫЕ К РЕЛЬСАМ

1. Рельсы должны быть тяжелыми- для наибольшего прочности пути при движении поездов с большими осевыми нагрузками и высокими скоростями

2. Рельсы должны быть легкими- исходя из соображения экономии металла и упрощения работы с ними при погрузке, транспортировки, замене и т п

3. Рельсы должны быть жесткими-для лучшего сопротивления изгибу под нагрузкой

4. Рельсы должны быть гибкими- с целью понижения ур-я динамических сил

5. Рельсы должны быть вязкими - для предотвращения хрупких изломов от ударно-динамического воздействия колес подвижного состава

6. Рельсы дб твердыми-по сообр-м контактной выносливости

7. Поверхность рельс должна обладать наибольшим трением-для лучшего сцепления колес локомотивов с рельсами

8. Поверхность катания рельсов дб наиболее гладкой - для понижения сопротивления движению колес вагонов

9. Должны обеспечить безопасный пропуск поездов с установленной скоростью

10. Должны быть технологичными

11. Должны иметь большой срок службы

ДЛИНА РЕЛЬСОВ

а) Условия заводского изготовления – 60 – 100 м;

б) Условия транспортировки – до 800 м;

в) Условия текущего содержания – 12,5 – 25 м;

г) Климатические условия:

- нормальные;

- длинные;

- бесстыковые плети.

ТИПЫ РЕЛЬСОВ:

• Р50

• Р65

• Р75

• Р65к ( для наружных нитей кривых участков пути)

• Число-вес одного погонного метра

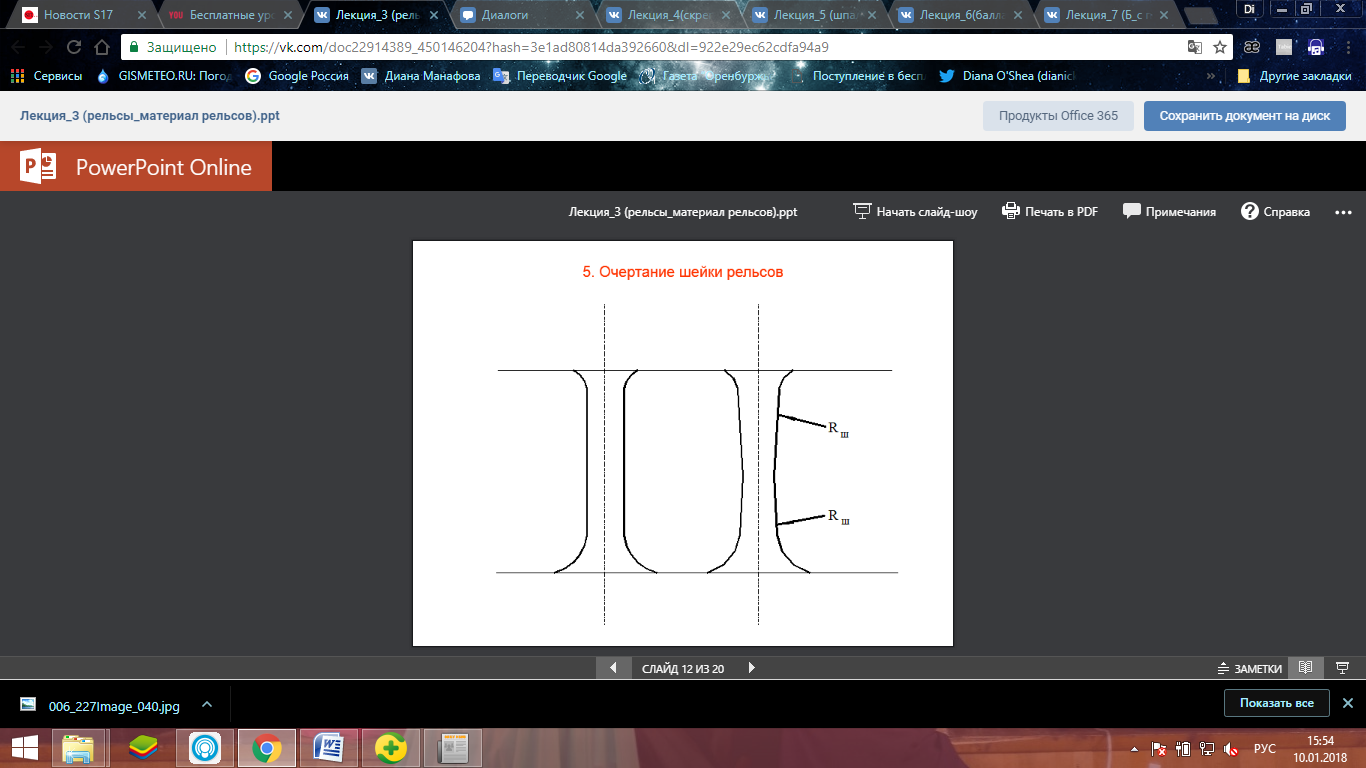

• 6. Анализ элементов поперечного профиля рельсов

•

•

•

•

•

•

•

•

• 7. Характеристика рельсов. Материал рельсов.

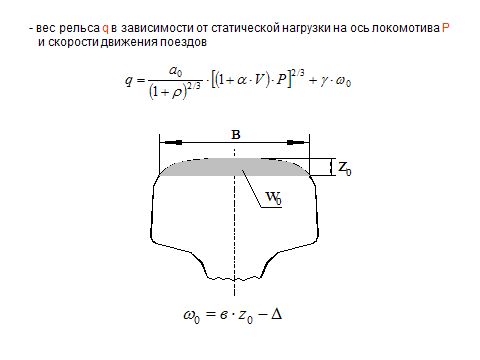

• 1.Вес рельса

• эмпирическая зависимость веса рельса q от статической нагрузки P на ось локомотива (1933 г.):

• осредненная зависимость между весом рельса q и скоростью движения поездов V:

• зависимость веса рельса q от грузонапряженности Г (формула В.Я.Шульги):

•

•

• При оценке целесообразности того или иного веса рельса, необходимо учитывать следующие соображения:

• Чем больше нагрузка на ось, скорости движения, грузонапряженность, те большим должен быть вес рельса при прочих равных условиях

• Чем больше вес рельса, тем меньше при прочих равных условиях будут составлять эксплуатационные расходы на 1 км пути

• 2. Ширина головки рельса

• Должна иметь такие размеры, при которых обеспечиваются наименьшие контактные напряжения и наибольший срок службы по износу, т.к рельс устанавливается с подуклонкой 1:20 для обеспечения равномерного износа головки, чтобы колесо катилось по нему, имея коничность 1:20

• Выражается значение величины головки рельса

• Формулы и подпись

• 3. Высота рельсов

• Высокие рельсы считаются наиболее целесообразные, так как с увеличением высоты, увеличивается момент инерции в большей мере, чем момент сопротивления, следовательно, давление будет передаваться на большее число отдельных опор, но ограничение высоты рельса из соображения, что высокий момент инерции ведет к недостаточной упругости рельса, повышает динамическое воздействие колес и контактных напряжений

• Широкая подошва по сравнению с узкой головкой предназначена:

• Для обеспечения нормативного прижатия рельсов к опоре, за счет промежуточных скреплений

• Если бы подошва рельса была узкой - улучшение остывания рельса после проката

• Чем шире подошва, тем большая стабильность относительно опоры

• Материал рельсов:

• Мартеновская сталь

• Конвертерная сталь

• Электросталь

• Состав рельсовой стали:

• Полезные элементы

1. Углерод (С) – общая прочность рельсов при изгибе, твердость и износостойкость

2. Марганец (Mn) – увеличивает твердость, износостойкость и вязкость рельсовой стали

3. Кремний (Si) – твердость и износостойкость

• Вредные примеси

1. Фосфор (Р) – повышает хрупкость рельсов при низких температурах

2. Сера (S) – повышает красноломкость рельсов (при прокате рельсов образуются трещины)

• Микролегирующие и модифицирующие добавки

• Ванадий (V), титан (Ti) и цирконий (Zr) – улучшают структуру и качество стали
