А) армирование одиночной прямолинейной арматурой, б) дополнительное армирование верхней зоны при возможном ее растяжении, в) полигональные пучки, г) установка преднапряженных хомутов в приопорной зоне

Для создания предварительных напряжений в бетоне используются 2 способа – натяжение на бетон изделия и натяжение на специальные стенды – упоры.

Виды напрягаемой арматуры:

1)B-II высокопрочная гладкая проволока холодного профиля (чего?)

2)Bp-II высокопрочная периодического профиля

3)П-3 пряди витые 3-проволочные

4)П-7

5)Стальные канаты большой прочности для больших пролетов (К7)

Для передачи на бетон усилий обжатия и закрепления пучков в зависимости от технологии ставят а) «конусные» концевые анкеры, применяемые в стендовой технологии и б) промежуточные анкеры «МИИТа», для натяжения изделия на бетон.

Перевозка блоков: а) автотягач и прицеп, б) на управляемых тележках, в) трейлером, г) на жд платформах с турникетами для прохождения кривых

Монтаж производится стреловыми и консольными кранами в следующем порядке: 1) разгрузка балок, 2) подготовка к монтажу, 3) подготовка мостовых опор (обстройка подмостями), 4) подача балок к монтажному крану, 5) установка на опоры, 6) окончательное закрепление балки.

Вопрос 10. Сталежелезобетонные пролетные строения со сплошными главными балками под жд. Способы и особенности включения плиты в совместную работу с главными балками. Конструкция, назначение основных размеров, область применения, способы монтажа.

Мостовое полотно на балласте или без устраивается на жб плите, опирающейся на главные балки.

Для пролетов 27-60(?) м

Особенности работы:

1)Главные балки раотают на нагрузки от собственногов веса плиты

2)Временная нагрузка, вес балласта и пути воспринимаются объединенным сечением балок с плитой

3)Можно рассматривать плиту как верхний (сжатый) пояс балки, в этом случае сечение верхнего пояса балки можно уменьшить.

Высота балок принимается равной 1/13 -1/15 длины пролета

Для обеспечения совместной работы балки с плитой необходимо:

1)Создание надежной связи между плитой и верхними поясами металлических балок.

2)Устройство специальных связывающих элементов в виде жестких или гибких штыревых металлических упоров

3)Сделать гибкие анкеры из арматурных стержней с крюком или петлеобразной формы, закладываемые в опалубку при бетонировании плиты

4)Оставлять отверстия в плите (окна), куда входят упоры, приваренные к поясу главной балки. Окна бетонируют

Связи между балками прикрепляют высокопрочными болтами. Нижние продольные связи приняты в виде крестовой решетки. В плоскости верхних поясов даны лишь распорки в местах расположения поперечных связей. Роль верхних продольных связей играют жб плиты.

Вертикальные стенки продольных балок имеют толщину 12-14 мм и изготавливаются из низколегированной мартеновской стали 15 ХСНД

Монтаж: стальные балки соединяют высокопрочными болтами с помощью вертикальных и горизонтальных накладок.

Вопрос 11. Балочные железобетонные пролетные строения под жд с ездой понизу. Классификация, конструктивные формы, особенности работы, назначение основных размеров, армирование. Требования к устройству мостового полотна. Способы монтажа.

Балочное пролетное строение с ездой понизу изготавливается из преднапряженного железобетона, является сборно-монолитным. Используется при проектировании путепроводов. Перекрывает пролеты длиной от 15 до 27 м.

Состав:

-2 блока (преднапряженные главные балки)

-6 блоков плиты балластного корыта

Вопрос 12. Плитные железобетонные пролетные строения. Область применения, конструкция, армирование, особенности работы, монтаж

Применяют обычно в малых мостах. Преимуществом является простота конструкции и возведения как в сборном, так и в монолитном варианте. В настоящее время почти все плитные пс изготавливают индустриальным способом, перевозят блоками на железнодорожных платформах и устанавливают специальными кранами.

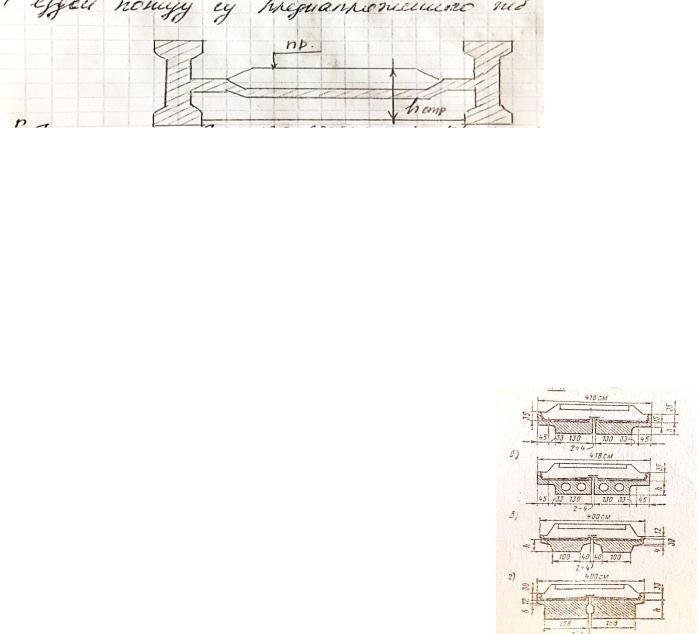

Плитные пс под жд имеют постоянную ширину поверху 418 см. Высота пролетного строения равна 1/10-1/13 пролета.

Ширина балки по низу при пролете до 11,5 м – 130 см, свыше 11.5 м – 150 см.

B27,5-B40, F300, W6

а) При длине пролета 2.95 м – одноблочное, большей длины до 16.5 м – двухблочное

б) в блоках длиной 7-16.5 м делают продольные пустоты цилиндрической формы, что позволяет сэкономить бетон и снизить вес пролетного строения

в) бетон нижней растянутой зоны не участвует в работе, следовательно, можно уменьшить поперечные размеры понизу. Кроме того, пролетное строение такой формы легче распалубовать

г) Если требуется изготовить пс для замены старого, можно принять размеры поверху не 418, а 400 см. (как и в (в))

Следует стремиться к снижению веса блоков путем применения бетонов высоких марок, перенапряжением арматуры и членением конструкции на отдельные элементы.

По способу армирования являются каркасными (ненапрягаемая арм-а)

Состав арматурного каркаса: рабочая арматура (шаг не более 15 см), отгибы, распределительная арматура (шаг не более 25 см) и хомуты (на

приопорных участках не более 10 см, от торца до ¼ пролета не более 15 см, в середине не более 25 см)

Защитный слой арматуры 3 см, хомутов 2 см.

Вопрос 13. Технологии изготовления, способы перевозки и монтажа всех типов балочных железобетонных пролётных строений под жд из обычного и перенапряжённого жб

По способу производства пролётных строений с ненапрягаемой арматурой различают: монолитные (возводимые в створе моста), сборные (на заводе или полигоне), сборно-монолитные (часть пс состоит из сборных элементов, объединяемых монолитными вставками). 1,2,3, - сборные, 4,5, - сборномонолитные, 6,7, - монолитные

Способы создания предварительного напряжения

1)Механический – натяжения с использованием гидравлических домкратов

2)Электротермический – с использованием тока, разогревающего арматуру, которая при этом удлиняется до определенных значений

3)Электротермомеханический – совмещение 1) и 2)

Стендовая технология натяжения арматуры – натяжение до бетонирования арматуры на специальные упоры. Позволяет делать балки от 16.5 до 27.6 м. Способы стендовой технологи:

1)Стационарный (натяжение арматуры → бетонирование → отпуск арматуры)

2)Агрегатно-поточный

Технология натяжения на бетон изделия. Основные принципы: в каркасе укладывают каналообразователи →бетонирование → натяжение арматуры → инъекцирование бетона каналообразователи → отпуск арматуры

Перевозка блоков: а) автотягач и прицеп, б) на управляемых тележках, в) трейлером, г) на жд платформах с турникетами для прохождения кривых. При перевозке по жд пролетное строение должно входить в габарит. Предельная высота блоков не более 350 см. Наибольшая ширина 270 см для пролетов длиной 34 м и 320 см для малых пролетов.

Монтаж производится стреловыми и консольными кранами в следующем порядке: 1) разгрузка балок, 2) подготовка к монтажу, 3) подготовка мостовых опор (обстройка подмостями), 4) подача балок к монтажному крану, 5) установка на опоры, 6) окончательное закрепление балки.

Пролет, м

Способ монтажа

До 27

Стреловыми и специальными (консольными) кранами

33-42

На перемещающихся подмостях

42-63

Продольная надвижка конвеерно-тыловым способом

Более 63

Навесной монтаж, монтаж секция с доставкой на плаву

Вопрос 14. Типы балочных пролетных строений под железную дорогу из предварительно напрженного железобетона. Область применения, конструкция, назначение размеров, армирование, особенности работы, унификация и типовое проектирование.

В40, F300, W6.

Состоит из 2 блоков, объединяемых стыком поперечных диафрагм. Длина о 16.5 до 27.6 м с модулем 2.5 – 4 м. Сечение Т-образной формы. Балка состоит из ребра и плиты. Ребро – основная несущая конструкция, воспринимающая общие нагрузки. Нижний пояс может достигать толщины 82 см. Толщина стенки, наоборот, уменьшается до 18-26 см.

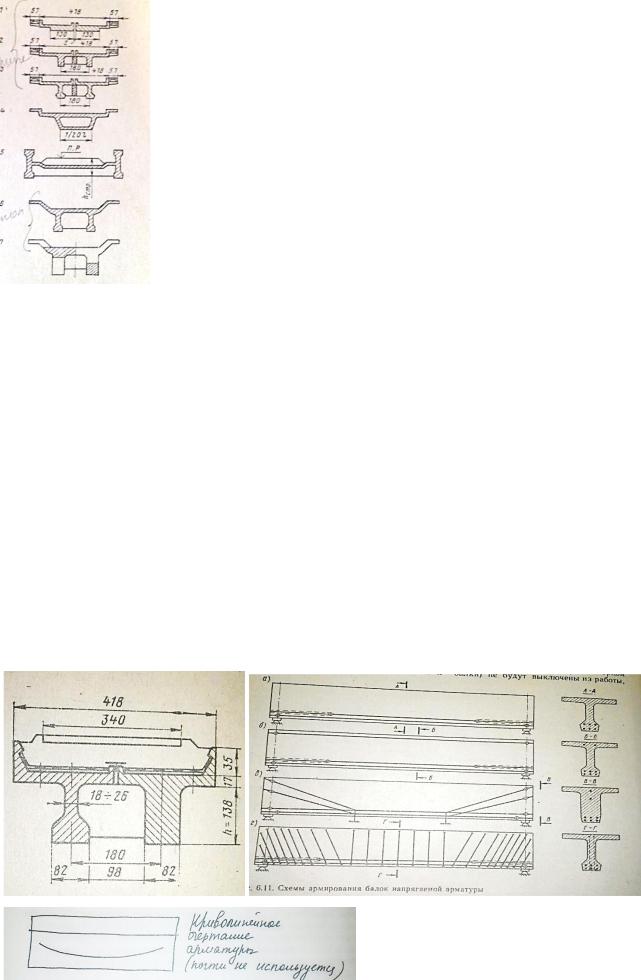

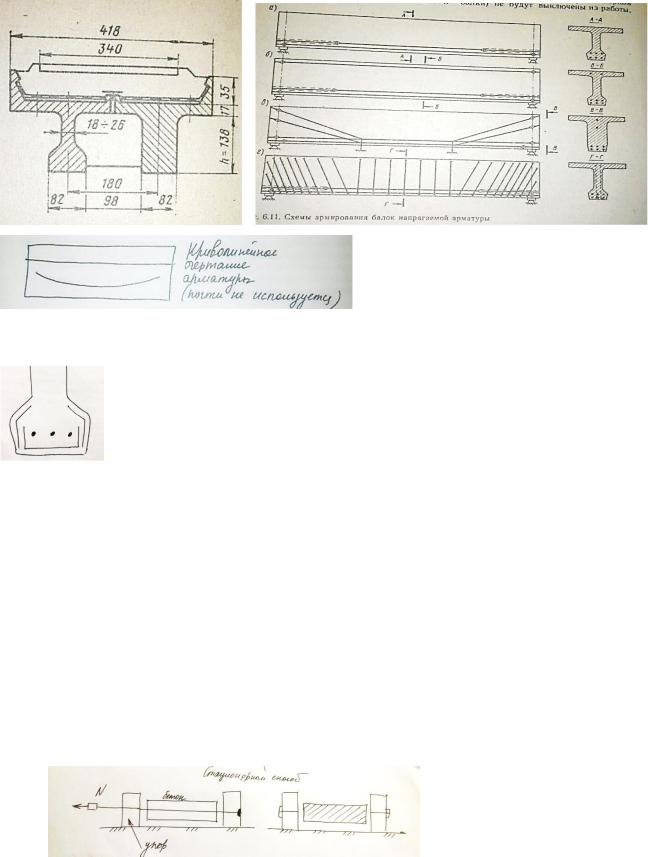

А) армирование одиночной прямолинейной арматурой, б) дополнительное армирование верхней зоны при возможном ее растяжении, в) полигональные пучки, г) установка преднапряженных хомутов в приопорной зоне

Армирование балки из предв-о напр-го жб ненапрягаемой арматуры ваполнятеся так же, как и для балок из обычного жб. При этом в приопорных зонах в стенке размещают 4 сети, а далее – 2. Обычная арматура не должна соединяться с преднапряженной и назначется конструктивно. Армируется сетками СПВ, СПН, СБ, СБ. Нижний пояс образуется каркасом их обыной арматуры, состоит из 2 частей – верхней и нижней. Кроме того, верхний ряд пучков связан арматурной сеткой СП.

Для создания предварительных напряжений в бетоне используются 2 способа – натяжение на бетон изделия и натяжение на специальные стенды – упоры.

Виды напрягаемой арматуры:

3)B-II высокопрочная гладкая проволока холодного профиля (чего?)

4)Bp-II высокопрочная периодического профиля

5)П-3 пряди витые 3-проволочные

6)П-7

7)Стальные канаты большой прочности для больших пролетов (К7)

Напрягаемая арматура собирается в арматурные пучки необходимой мощности из параллельных высокопрочных гладких проволок диаметром 5мм по 24 и 48 проволок. Пучки заанкериваются в бетоне с помощью каркасно0стержневых анкеров МИИТа

Для передачи на бетон усилий обжатия и закрепления пучков в зависимости от технологии ставят а) «конусные» концевые анкеры, применяемые в стендовой технологии и б) промежуточные анкеры МИИТа для натяжения изделия на бетон.

Вопрос 15. Армирование балочных пролетных строений из обычного железобетона. Элементы армирования, виды и марки арматуры, назначение, размещение арматуры разных видов, технология и способы установки.















Состав арматурного каркаса:

Рабочая































1)

стержневая арматура (продольная, поперечная)

арматура







плиты







2) отгибы





























3)

арматурные сетки















4)

хомуты







Для армирования применяют арматурную сталь разных классов и



Рабочая

















диаметров сечений. Продольная обычно 16-36 мм, рабочая арматура



арматура



плиты и хомутов – 8-22 см, распределительная 6-8 мм. Обычно



ребра









используется классы А-I, A-II, A-III.















Рабочая арматура ребра балки размещается в растянутой зоне – нижней части. Ее размещают одиночными стержнями, пучками по 2-3 стержня

либо в несколько рядов с просветом в один диаметр. Часть главных растягивающих напряжений, возникающих в ребре, воспринимают наклонные стержни периодического профиля. По мере уменьшения внешнего момента лишние стержни в соответствии с эпюрой изгибающих моментов отгибаются вверх и заанкериваются в верхней зоне. До торцов доводят не менее 1/3 стержней. В любом сечении должен быть хотя бы один отогнутый стержень. Отгибы назначают по дуге не менее чем 12 диметров арматуры. Прямой участок в верхней зоне должен быть не короче 15 диаметров.

Рабочую арматуру балластного корыта определяют расчетом и располагают в верхней растянутой зоне в поперечном направлении. Армирование плиты осуществляется сетками, которые состоят из продольной (распределительной) и рабочей поперечной арматуры. Расчетная арматура (перпендикулярно продольной оси балки в верхней зоне) воспринимает растягивающие напряжения. В нижней зоне плиты арматуру ставят без расчета (конструктивно). Сопряжение плиты с ребром также армируют сеткой. Длины арматурных меток принимают в пределах 250-350 см. Высота сетки ребра равна высоте балки минус 2 толщины защитного слоя. Длины арматурных меток назначают таким образом, чтобы после их установки продольные стержни имели перехлест, равный 30 диаметрам.

Хомуты – поперечная арматура ребра, она обеспечивает повышение несущей способности наклонных сечений и объединяет в жесткий каркас верхнюю и нижнюю арматуру. Шаг и диаметр определяется расчетом.

Защитный слой рабочей арматуры не менее 3 см, хомутов – не менее 2 см.

Вопрос 16. Армирование балочных пролетных строений из предварительно напряженного жб. Виды напрягаемой арматуры железобетонных пролетных строений. Типы анкерных закреплений, конструкция и принцип работы. Устройства для натяжения арматуры.

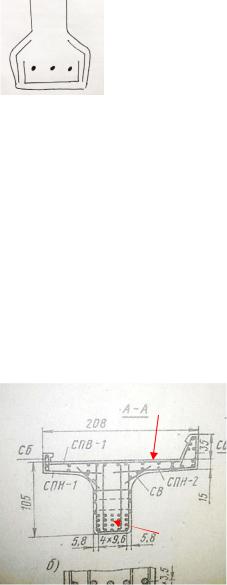

А) армирование одиночной прямолинейной арматурой, б) дополнительное армирование верхней зоны при возможном ее растяжении, в) полигональные пучки, г) установка преднапряженных хомутов в приопорной зоне

Армирование балки из предв-о напр-го жб ненапрягаемой арматуры ваполнятеся так же, как и для балок из обычного жб. При этом в приопорных зонах в стенке размещают 4 сети, а далее – 2. Обычная арматура не должна соединяться с преднапряженной и назначется конструктивно. Армируется сетками СПВ, СПН, СБ, СБ. Нижний пояс образуется каркасом их обыной арматуры, состоит из 2 частей – верхней и нижней. Кроме того, верхний ряд пучков связан арматурной сеткой СП.

Для создания предварительных напряжений в бетоне используются 2 способа – натяжение на бетон изделия и натяжение на специальные стенды – упоры.

Виды напрягаемой арматуры:

1)B-II высокопрочная гладкая проволока холодного профиля (чего?)

2)Bp-II высокопрочная периодического профиля

3)П-3 пряди витые 3-проволочные

4)П-7

5)Стальные канаты большой прочности для больших пролетов (К7)

Напрягаемая арматура собирается в арматурные пучки необходимой мощности из параллельных высокопрочных гладких проволок диаметром 5мм по 24 и 48 проволок. Пучки заанкериваются в бетоне с помощью каркасно0стержневых анкеров МИИТа

Способы создания предварительного напряжения

1)Механический – натяжения с использованием гидравлических домкратов

2)Электротермический – с использованием тока, разогревающего арматуру, которая при этом удлиняется до определенных значений

3)Электротермомеханический – совмещение 1) и 2)

Стендовая технология натяжения арматуры – натяжение до бетонирования арматуры на специальные упоры. Позволяет делать балки от 16.5 до 27.6 м. Способы стендовой технологи:

6)Стационарный (натяжение арматуры → бетонирование → отпуск арматуры)

7)Агрегатно-поточный

Технология натяжения на бетон изделия. Основные принципы: в каркасе укладывают каналообразователи →бетонирование → натяжение арматуры → инъекцирование бетона каналообразователи → отпуск арматуры

Для передачи на бетон усилий обжатия и закрепления пучков в зависимости от технологии ставят

а) «конусные» концевые анкеры, применяемые в стендовой технологии. Натяжение домкратами двойного действия. Пучок пропускают через отверстие в пробке, натягивают домкратом, проволоки заанкериваются конусной пробкой, нарезка пробки усиливает заанкеривание.
