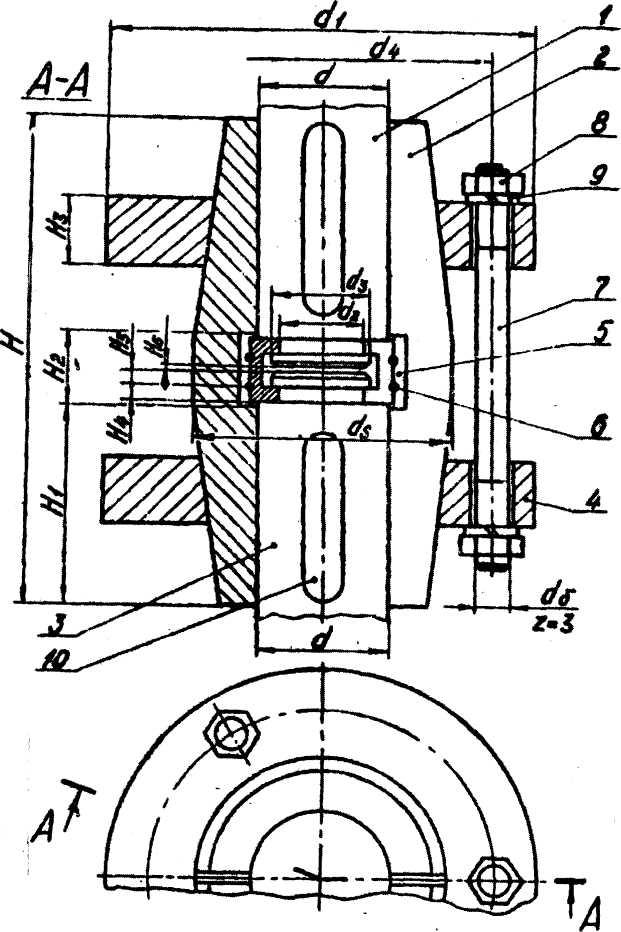

Рис. 1.5. Муфта продольно – разъемная:

1-вал; 2- полумуфта; 3- вал мешалки; 4-кольцо; 5- вкладыш;

6- кольцо упругое; 7-шпилька; 8-гайка; 9- шайба; 10-шпонка

Муфта - устройство, служащее для соединения валов между собой или с деталями, свободно насаженными на валы, c целью передачи вращающего момента.

Продольно-разъёмная муфта (рис. 1.5) состоит из двух половин, соединенных болтами (шпильками). Для создания давления между поверхностью вала и муфтой в плоскости разъёма муфты имеется небольшой зазор.

Давление, создающееся при затягивании болтов, вызывает на поверхности вала силы трения. Для большей надежности соединения муфты с валами применяют призматические шпонки.

Достоинства: простота сборки и разборки, малый габарит по диаметру.

Фланцевая муфта (рис. 1.6) применяется для соединения строго соосных валов. Муфта состоит из двух полумуфт, имеющих форму фланцев. Полумуфты насаживают на концы соединяемых валов и стягивают болтами. Для центрирования фланцев один из них имеет круговой выступ, а другой - соответствующую выточку. Полумуфта соединена с валом призматической шпонкой.

Фланцевые муфты обеспечивают надежное соединение валов и могут передавать большие моменты, они по конструкции дешевы.

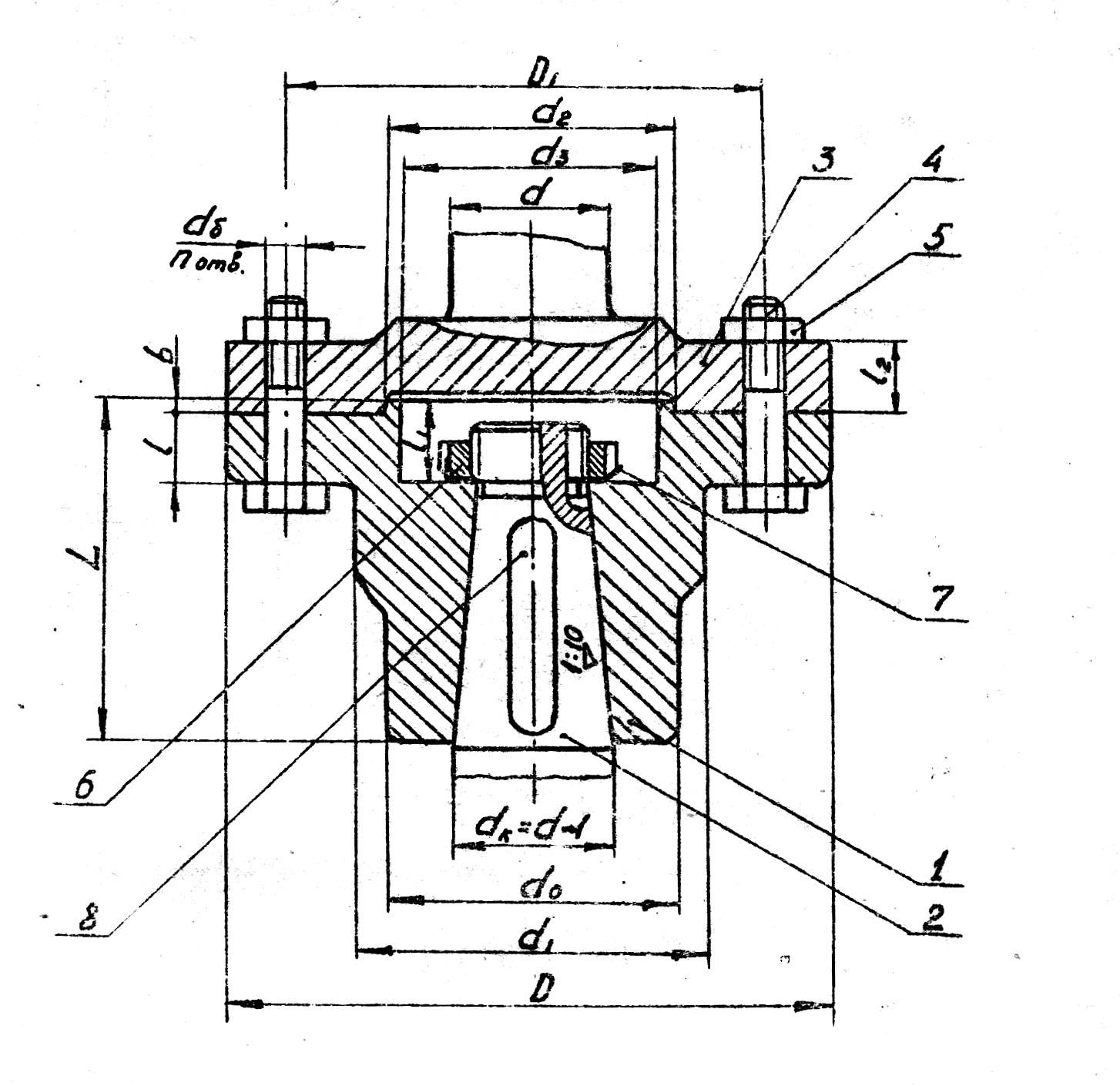

Рис. 1.6. Фланцевая муфта:

– Полумуфта; 2 – вал; 3 – вал с фланцем; 4 – болт; 5 – гайка; 6 – гайка круглая; 7 – шайба многолапчатая; 8 – шпонка

Таблица 1.25

Основные размеры продольно-разъёмных муфт по ГОСТ 26-01-1227-75, мм

d (пред откл. по Н₈)	d₁	d₂(пред откл. по Н₉)	d₃	Н	H₁	Н₂	Н₃	Н₄	Н₅	Н₆	d₄	d_б	d₅	Крутящий момент Н*,м, не бoлее	Масса муфты, кг
30	100	23	28	120	50	16	16	4	3	2	55	М10	65	180	3,90
40	115	32	38	140	58	20	20	5	4		70		75	400	5,50
50	130	42	48	170	70	24	24	6	5		85		95	630	8,38
65	160	55	62	230	97	30	30	8	6	3	115	М12	115	1600	16,25
80	185	70	78	260	109	39	36	10	8		135	М12	140	3000	24,90
95	220	82	92	290	124	39	40	10	8		160	М16	165	4000	40,25
110	280	98	108	350	154	47	45	12	10		185		195	12000	58,30
125	300	110	123	360	154	47	50				210		235	16000	75,02

Таблица 1.26

Основные размеры фланцевых муфт по ГОСТ 26-01 -1226 75, мм

Габарит	Исполнение	d	D	D₁	d₀	d₁	d₂(пред. откл. С)	d₃	d_б	n	L	l	1₁	b	l₂	Крутящий момент Н*, м, не более	Масса муфты, кг
1	1	40	190	150	80	90	90	80	М12	6	110	22	26	5	₂₂	500	13,4
1	2	50	190	150	90	110	90	80	М12	6	110	22	26	5	₂₂	500	15,8
2	1	50	220	180	90	110	120	105	М16	6	110	25	26	5	₂₂	1000	18,0
2	2	65	220	180	120	140	120	105	М16	6	140	25	32	5	₂₈	1000	26,4
3	1	65	260	220	120	140	150	135	М16	6	140	28	32	5	₂₈	2200	32,2
	2	80		220	160	180	150	135		6	170	28	38	5	₂₈	2200	50,6
	3	95		220	160	180	150	135		6	170	28	38	5	₂₈	2200	46,4
4	1	95	340	280	160	180	180	165	М20	6	170	32	38	10	₂₈	5000	63,0
4	2	110	340	280	190	220	180	165	М20	6	210	32	42	10	₃₆	5000	88,8
5	1	110	380	325	190	220	210	190	М20	8	210	36	42	10	₃₆	10000	101,2
5	2	130	380	325	230	270	210	190	М20	8	250	36	48	10	₃₆	10000	145,6

Таблица 1.27

Условные диаметры и назначение штуцеров для корпусов

с эллиптическими крышками по ГОСТ 26-01 -1246-75

Размеры, мм
Внутренний диаметр аппарата	Назначение штуцера												R	R₁	D₂	Вылет штуцера
	Для загрузки	Резервный	Резервный	Технологический	Для трубы передавливания	Для манометра	Для термометра	Технологический	Вход и выход теплоносителя, мм	Вход и выход теплоносителя, мм	Для слива	Люк
	А	Б	В	Г	Д	Е	Ж	3	м₁м₂	Н	О	П
1000	100	80	80	80	₅₀	50	М27*2	—	40	40	65	150	320	330	660	100
1200	150	100	100	100	₆₅	50	М27*2	—	50	50	100	150	360	360	800	150
1400	150	100	100	100	₆₅	50	М27*2	100	50	50	100	250	400	450	940	150
1600	200	100	100	100	₁₀₀	50	М27*2	150	50	50	100	250	425	500	1050	150
1800	200	100	100	100	₁₀₀	50	М27*2	150	50	50	100	400	500	580	1200	150
2000	200	100	100	150	₁₂₅	50	М27*2	150	50	50	150	400	550	650	1400	200
2200	200	100	100	150	₁₂₅	50	М27*2	200	50	50	150	500	600	700	1450	200
2400	250	100	200	150	₁₂₅	100	М27*2	200	80	80	150	500	700	750	1600	200
2600	250	100	200	150	₁₂₅	100	М27*2	200	80	80	150	500	750	800	1700	200
2800	250	100	200	200	₁₅₀	100	М27*2	250	80	80	200	100	800	850	1800	200
3000	250	100	200	200	₁₅₀	100	М27*2	250	80	80	200	700	850	950	1000	200
3200	250	100	200	200	₁₅₀	100	М27*2	250	80	80	200	700	900	1000	2100	200

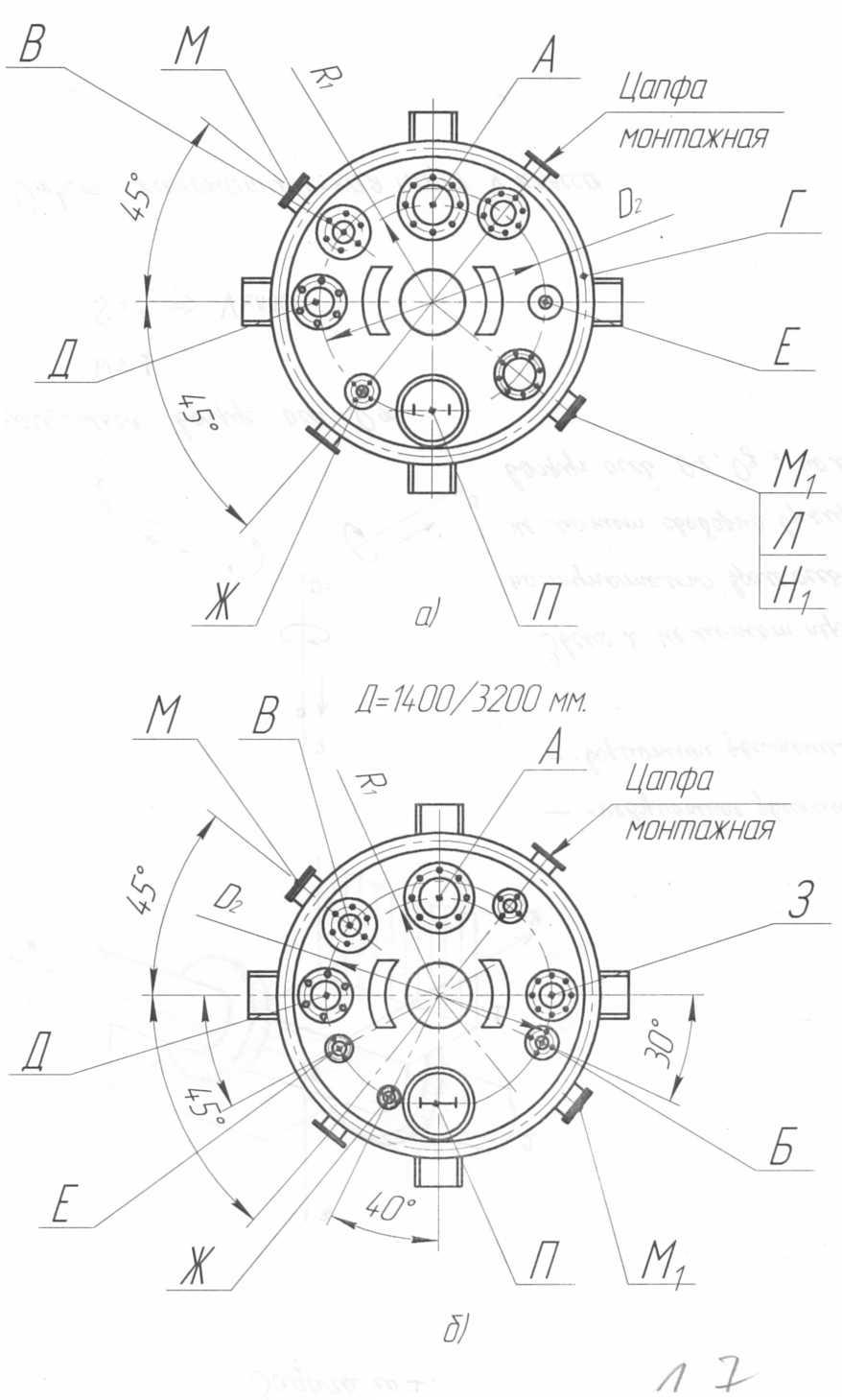

Рис.1.7. Расположение штуцеров для корпусов с эллиптическими крышками

по ГОСТ 26-01-1246-75:

а) для корпусов с диаметрами 1000…1200 мм;

б) для корпусов с диаметрами 1400...3200мм

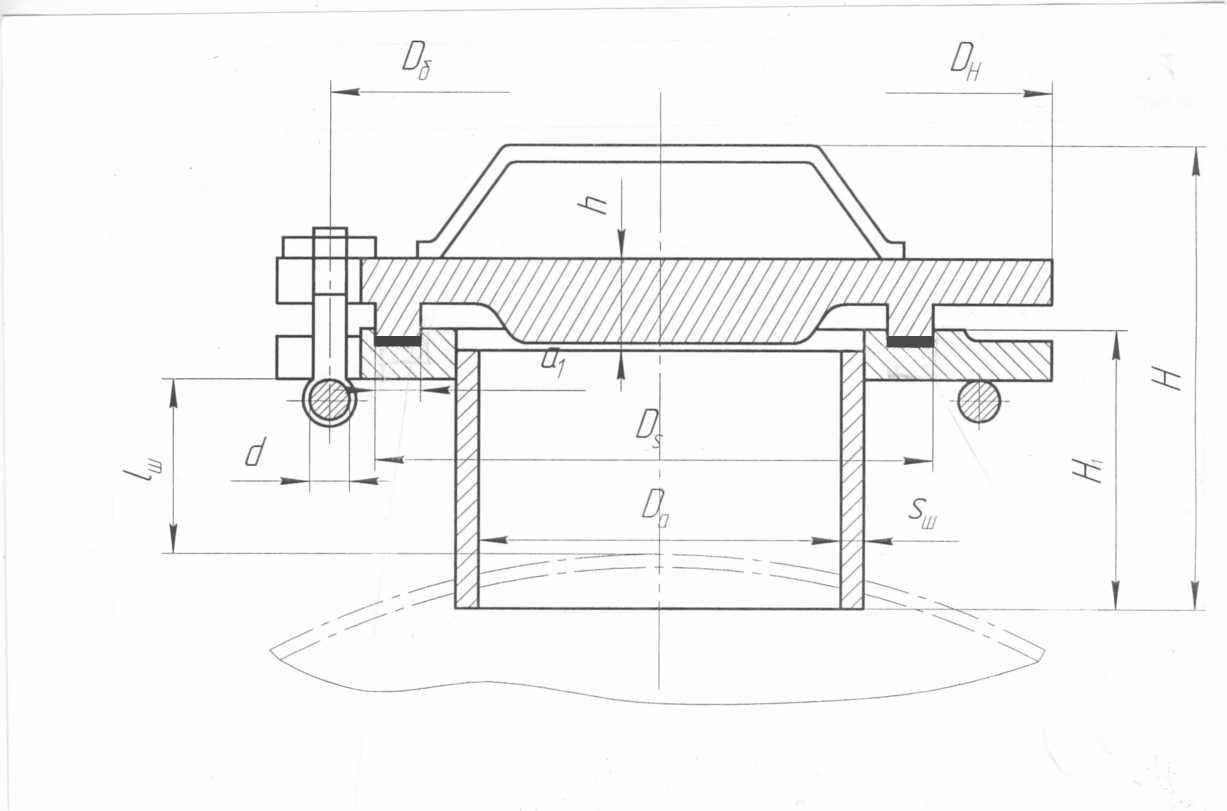

Рис. 1.8. Люк с плоской крышкой и откидными болтами на Р_И = 1,6 МПа

Таблица 1.28

D_л	S_ш	h	a₁	D_Н	D₅	D₆	H	H₁	d	Болты
мм										d_б	Z
50	3,5	6	4	160	100	125	160	110	14	М16	4
80	4	8	4	195	130	160
100	4	10		215	150	180
150	6	12	8	280	200	240	180	120	18	М18	8
250	11	20	10	405	300	355	190	130	20	М22	12
400	12	28	12	610	460	540	280	190	22	М24	16
