Таблица 1.19

Основные размеры привода 3, исполнение 4

по ГОСТ 26-01-1225-75, мм

*Грузоподъёмность двойного упорного подшипника типа 38000 равна грузоподъёмности одинарного упорного подшипника типа 8000.

Таблица 1.20

Высота Н приводов типа 3, исполнение 2 и 4

по ГОСТ 26-01-1225-75

Мощ-ность, кВт	Частота вращения выходного вала, об./мин
	16	20	25	32	40	50	63	125	60	200	250
	Н, мм, не более
0,75	1600	1600		1600		1600
1,5				1640		1640		1600	1600	1570	1570
3,0	1990					1680	1680	1710	1710	1620	1620
5,5	2390	2390		2090		2090		1950	1730	1710	1710
7,5		2410		2410		2110	2110	2000	2000	1960	1950
11,0				2460		2460	2160	2070	2070	2000	2000
15,0	3110					2530	2530	2130	2130	2070	2070
18,5	3120	3120						2420	2170	2130	2130
22	3120	3120	3120					2520	2520	2130	2130
30		3170	3240	3240				2860	2560	2420	2170
37		3220	3270	3270	3270					2520	2520
45			3310	3310	3310	3120		2940	2940	2860	2560

Таблица 1.21

Предельные осевые нагрузки для приводов типа 3 (исп. 2 и 4)

по ГОСТ 26-01-1225-75

Габарит привода	Частота вращения выходного вала, об./мин
	16	20	25		32	40	50	63	125		160		200		250
	Предельные осевые нагрузки вверх и вниз, Н
1	4600	4300		4000	3800	3500	3300	3100		2500		2400		2200		2000
2	9800	9100		8500	8000	7500	7000	6600		5400		5000		4700		4300
3	17000	16000		15000	14000	13000	12000	11000		8900		8400		7800		7200
4	24000	22000		20000	19000	18000	17000	16000		13000		12000		11000		10500

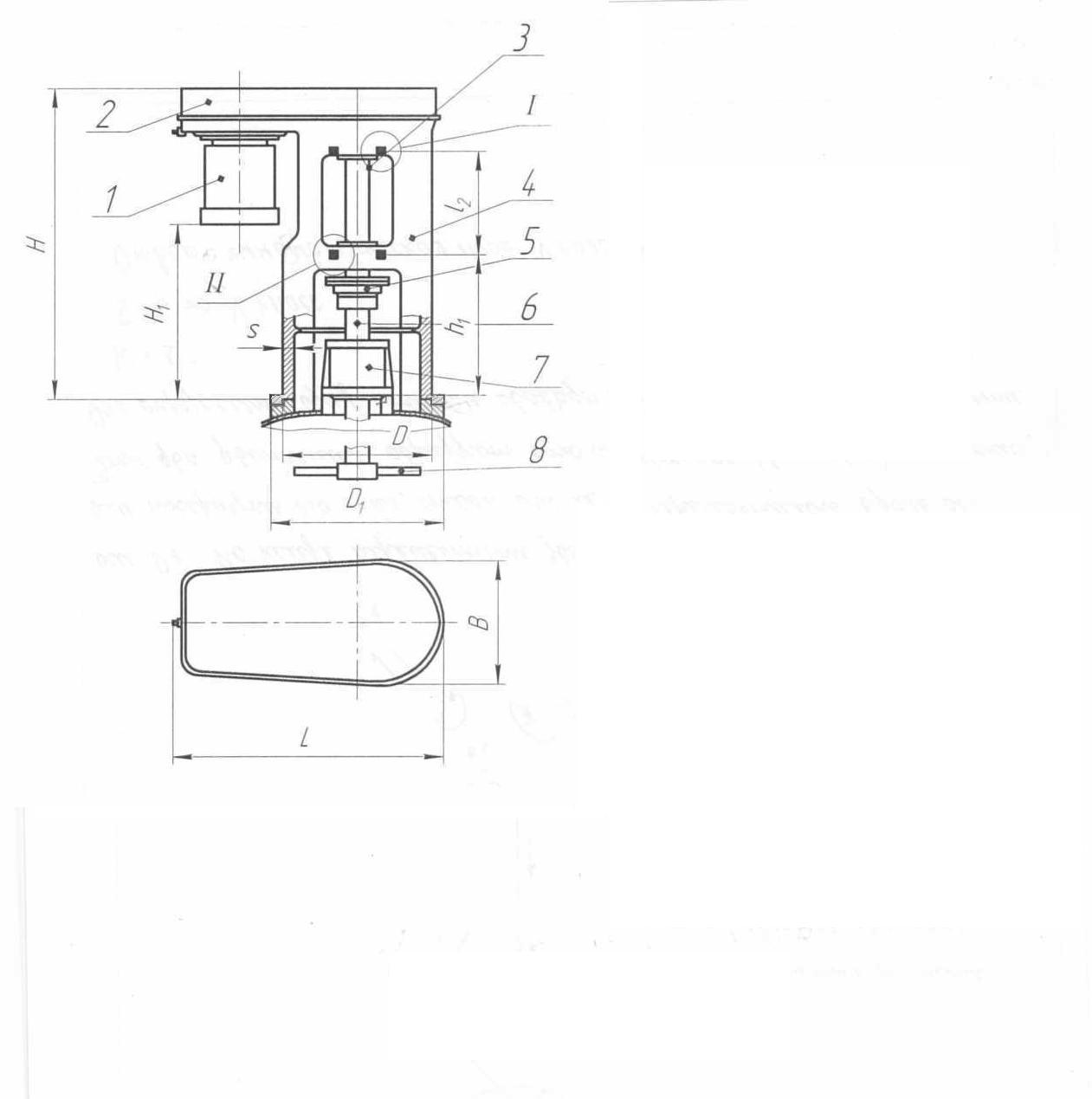

Рис. 1.4. Привод типа 4, исполнение 1:

1-электродвигатель; 2-передача ременная; 3-вал промежуточный; 4-стойка; 5-муфта фланцевая; 6-вал мешалки; 7-уплотнение; 8-мешалка

Таблица 1.22

Применяемость приводов типа 4 по ГОСТ 26 -01-1225-75

Габарит привода	Частота вращений выходного вала, об./мин
	400	500	630	750
	Мощность, кВт
1	1,5	1,5	—	—
	3,0	3,0	3,0	3,0
	—	5,5	5,5	5,5
2	5,5	7,5	7,5	7,5
	7.5	11,0	11,0	11,0
	11,0	15,0	15,0	15,0
3	15,0	18,5	18,5	18,5
	18,5	22,0	22,0	22,0
	22,0	—	—	—

Таблица 1.23

Применяемость приводов типа 4 по ГОСТ 26-01-1225-75

Габарит привода	Частота вращения выходного вала, об./мин
	400	500	630	750
	Предельные осевые нагрузки, Н
1	2900	2700	2500	2400
2	5300	4900	4750	4350
3	7100	6700	6200	5900

Таблица 1.24

Основные размеры привода типа 4 по ГОСТ 26-01-1225-75, мм
