Таблица 1.14

Основные размеры привода типа 2, исполнение 1 по ГОСТ 26-01-1225-75, мм

Габарит

α

Н

В

L

Н1

h

h1

l2

S

D

D1

Масса, кг

1

50

См.табл.1.16

575

235

630

1150

645

400

14

300

390

308

65

2

65

695

280

758

1375

772

480

16

430

540

615

80

3

80

965

350

850

1660

820

800

18

560

650

945

95

4

110

1135

450

900

2225

890

1100

20

820

960

1950

5

130

1325

550

1090

2446

1020

1300

20

820

980

3785

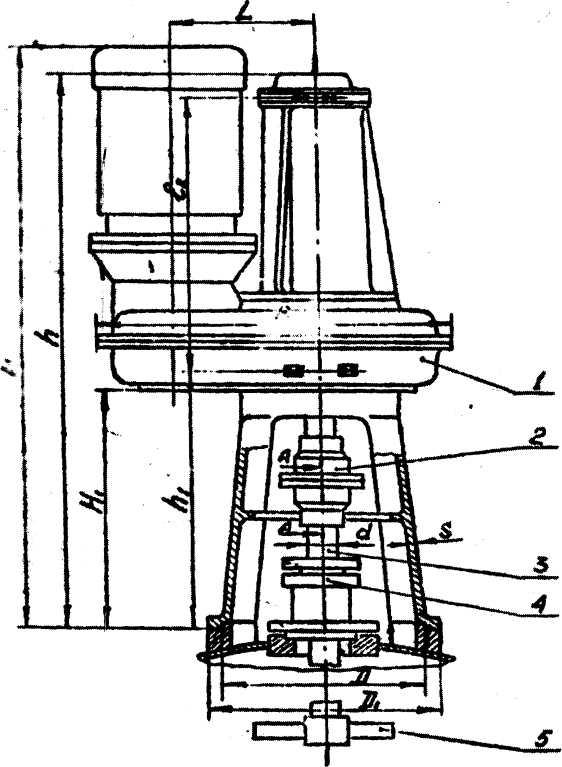

Рис. 1.2. Привод типа 2, исполнение 1:

1-мотор-редуктор; 2-муфта фланцевая; 3-вал мешалки;

4-уплотнение; 5-мешалка

Таблица 1.15

Применяемость приводов типа 2, исполнение 1 по ГОСТ 26-01-1225-75

Исполнение привода

Габарит

Частота вращения выходного вала, об./мин

20

25

32

40

50

63

80

100

125

160

200

250

320

Мощность, кВт

1

1

-

-

1,5

1,5

1,5

1,5

1,5

1,5

1,5

1,5

1,5

3,0

3,0

-

-

-

-

3,0

3,0

3,0

3,0

3,0

3,0

3,0

5,5

5,5

2

-

3,0

3,0

3,0

5,5

5,5

5,5

5,5

5,5

5,5

5,5

7,5

7,5

-

-

5,5

5,5

7,5

7,5

7,5

7,5

7,5

7,5

7,5

11,0

11,0

-

-

-

-

-

11,0

11,0

11,0

11,0

11,0

11,0

15,0

15,0

-

-

-

-

-

-

-

-

-

15,0

15,0

18,5

18,5

1;2

3

3,0

5,5

7,5

7,5

11,0

15,0

15,0

15,0

15,0

18,5

18,5

22

22

5,5

-

-

11,0

-

-

18,5

18,5

18,5

22

22

30

30

-

-

-

-

-

-

-

22

22

30

30

37

37

-

-

-

-

-

-

-

-

-

-

-

45

45

4

7,5

7,5

11,0

15,0

-

18,5

-

-

30

37

37

55

55

11,0

11,0

15,0

18,5

18,5

22

30

37

37

45

45

75

75

-

-

-

-

22

30

-

-

45

55

55

90

90

5

15,0

18,5

18,5

22

30

37

37

55

55

75

75

110

-

18,5

22

22

30

37

45

45

75

75

90

90

132

-

22

30

30

37

45

55

55

90

90

110

110

-

-

-

-

-

45

-

75

75

-

-

-

132

-

-

Таблица 1.16

Высота Н привода типа 2, исполнение 1 по ГОСТ 26-01-1225-75

Мощность, кВт

Частота вращения выходного вала, об./мин

20

25

32

40

50

63

80

100

125

160

200

250

320

Н, мм не более

1,5

1250

1290

1290

1190

1190

1250

1250

1290

1190

3,0

2000

1580

1580

1580

1410

1340

1340

1410

1410

1410

1340

1340

1340

5,5

2070

2030

1640

1600

1600

1580

1580

1640

1640

1600

1580

1410

1410

7,5

2330

2330

2070

2030

1640

1600

1600

1690

1690

1640

1600

1600

1600

11

2350

2350

2330

2100

2120

1640

1640

1730

1730

1690

1640

1640

1640

15

2450

2350

2350

2170

2120

2120

1880

1730

1690

1690

1690

18,5

2460

2450

2460

2400

2570

2450

2170

2710

1940

1880

1880

1730

1730

22

2500

2460

2500

2450

2605

2605

2170

1980

1940

1940

1840

1840

30

2500

2510

2450

2500

2640

2570

2320

1980

1980

1880

1880

37

2460

2510

2460

2460

2605

2350

2320

2320

1940

1940

45

2500

2580

2500

2500

2400

2350

2350

1980

1980

Таблица 1.17

Предельные осевые нагрузки для приводов типа 2 по ГОСТ 26-01-1225-75

Исполнение привода

Габариты

Частота вращения выходного вала, об./мин.

20

25

32

40

50

63

80

100

125

160

200

250

320

Предельные осевые нагрузки вверх и вниз, Н

1

1

21400

20000

18600

17300

16200

15100

14100

13200

12300

11300

10700

10000

9300

2

30800

28800

27200

25000

23400

21800

20400

19000

17700

16500

15400

14500

13500

1;2

3

35900

33400

31500

29300

27100

25500

23800

22000

20700

19400

18000

16700

15600

4

47300

44100

41500

38600

35700

33600

31300

29000

27300

25600

23800

22000

20600

5

60300

56200

52900

43200

45500

42900

40000

37000

34800

32600

30300

28100

26300

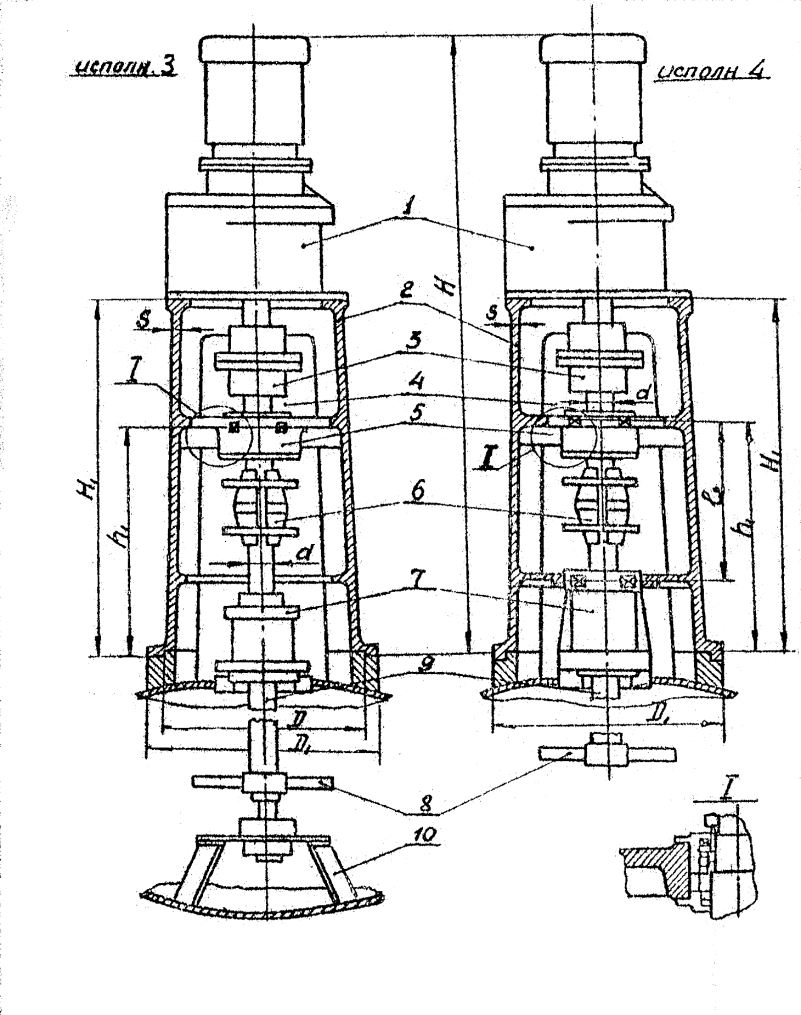

Рис. 1.3. Привод типа 3:

1 - мотор-редуктор; 2 - стойка; 3 - муфта зубчатая; 4- вал промежуточный;5- узел опоры; 6- муфта продольно-разъемная; 7- уплотнение; 8 - мешалка; 9 - вал мешалки; 10 - опора концевая

Таблица 1.18

Основные размеры привода 3, исполнение 2

по ГОСТ 26-01-1225-75, мм

Габарит привода

Типоразмер мотор-редуктора

d

Н1

h1

S1, мм2,

не менее

D

D1

Н

Обозначение подшипников

Масса, кг

по ГОСТ 8338-75

по ГОСТ 6874-75

1

МП01- 10

50;65

1000

740

14

300

390

См. табл. 1.20

309

8212

330

МП02-10

2

МП01-15

65;80;95

1200

800

16

430

540

314

8218

680

МП02-15

3

МП01-18

80; 95

1360

890

18

560

650

320

8226

1070

МП02-18

4

МП01-30

110; 130

1790

1130

20

820

960

326

8330

3200

MP2-1600-1

MP3-1600-1

MP2-1600-2

130

MP3-1600-2
