Расчет и конструирование химических аппаратов

Уфа

Издательство УГНТУ

2016

Министерство образования и науки Российской Федерации

Федеральное государственное бюджетное образовательное учреждение

высшего образования

«Уфимский государственный нефтяной технический университет»

Расчет и конструирование химических аппаратов Учебное пособие

Уфа

Издательство УГНТУ

2016

УДК 66.002.5.001.2(075.8)

ББК 35.514:68.9

В19

Утверждено Редакционно-издательским советом УГНТУ

в качестве учебного пособия

Рецензенты:

Генеральный директор ООО НТЦ «АПМ» доктор технических наук, профессор Московского государственного технического университета

им. Н.Э. Баумана В.В Шелофаст

ФГБОУ ВО «Ухтинский государственный технический университет» (доктор технических наук проректор по учебной работе Э.З. Ягубов)

Васильев, В.В.

В19 Расчет и конструирование химических аппаратов: учеб. пособие/ В.В. Васильев, В.Л. Хлесткина, А.Н. Шакиров, А.А. Шакирова – Уфа: Изд-во УГНТУ, 2016.-197с.

ISBN978-5-7831-1418-2

Учебное пособие подготовлено в соответствии с рабочими программами курса «Прикладная механика», преподаваемого студентам УГНТУ, по следующим направлениям:

240100 «Химическая технология и биотехнология»;

280100 «Безопасность жизнедеятельности и защита окружающей среды».

Излагаются основные принципы расчета и конструирования химических реакционных ёмкостных аппаратов. Учебное пособие содержит справочный материал, варианты заданий на курсовые работы и проекты, даны примеры их выполнения.

Учебное пособие рекомендуется студентам всех ступеней образования химико-технологических университетов.

УДК 66.002.5.001.2(075.8)

ББК 35.514:68.9

ISBN 978-5-7831-1418-2 © ФГБОУ ВО «Уфимский государственный нефтяной технический университет», 2016


ПРЕДИСЛОВИЕ ВВЕДЕНИЕ	6 8
ГЛАВА 1. СПРАВОЧНЫЕ ТАБЛИЦЫ К КУРСОВОМУ ПРОЕКТУ ПО ПРИКЛАДНОЙ МЕХАНИКЕ	9
1.1. Задание кафедры	9
1.2. Этапы курсового проектирования	9
1.3. Справочные таблицы к курсовому проекту по механике	11
ГЛАВА 2. РАСЧЕТ КОРПУСА АППАРАТА	43
2.1. Конструктивные особенности корпусов аппаратов	43
2.2. Выбор комплектующих элементов и материалов	46
2.3. Расчет корпуса аппарата на прочность	47
2.4. Расчет корпуса при нагружении наружным давлением	51
2.5. Варианты конструкций корпусов	55
ГЛАВА 3. РАСЧЕТ ЭЛЕМЕНТОВ МЕХАНИЧЕСКОГО ПЕРЕМЕШИВАЮЩЕГО УСТРОЙСТВА	64
3.1. Типы и параметры мешалок	64
3.1.1. Расчет мешалок	75
3.1.2. Определение осевого усилия вала	78
3.1.3. Расчет подшипников качения	79
3.2. Расчет вала вертикального перемешивающего устройства	79
3.2.1. Расчет вала на виброустойчивость	80
3.2.2. Проверка прочности на кручение и изгиб	84
3.2.3. Проверка на жесткость	88
ГЛАВА 4. РАСЧЕТ ОПОР КОРПУСА И ПРИВОДА ХИМИЧЕСКИХ АППАРАТОВ 4.1. Расчет опор-лап и опор-стоек 4.2. Конструкция опор-лап и опор-стоек 4.3. Конструкция опор привода	89 89 91 98
ГЛАВА 5. УПЛОТНЕНИЯ ВРАЩАЮЩИХСЯ ВАЛОВ	101
5.1. Сальниковые уплотнения	101
5.2. Торцовое уплотнение	104
5.3. Расчет уплотнений	105
ГЛАВА 6. ФЛАНЦЕВЫЕ СОЕДИНЕНИЯ АППАРАТОВ	108
6.1. Конструкции фланцев	108
6.2. Расчет фланцевых соединений	112
ГЛАВА 7. ПРИМЕР РАСЧЕТА	121
7.1.1. Исходные данные	121
7.1.2. Основные положения	121
7.2. Выбор материалов	123
7.3. Расчетная часть	124
7.3.1. Расчет элементов корпуса аппарата	124
7.3.2. Подбор и расчет привода	126
7.3.3. Расчет оболочек, нагруженных внутренним давлением	132
7.3.4. Расчет обечайки, нагруженной наружным давлением	133
7.3.5. Подбор уплотнения	136
7.3.6. Расчет элементов механического перемешивающего устройства	136
7.3.7. Подбор подшипников качения по динамической грузоподъемности	142
7.3.8. Подбор муфты 7.3.9. Расчет мешалки 7.3.10. Расчет опор-лап аппарата	145 149 152
7.4. Подбор штуцеров и люка	156
7.5. Расчет фланцевого соединения	157
ГЛАВА 8. РАСЧЕТ КОРПУСА ХИМИЧЕСКОГО АППАРАТА С УЧЕТОМ СЛОЖНОСТИ ФОРМЫ В СИСТЕМЕ
APM WINMACHINE	161
8.1. Построение аппарата в APM Studio	162
8.2. Расчет аппарата на прочность в модуле Structure3D	188

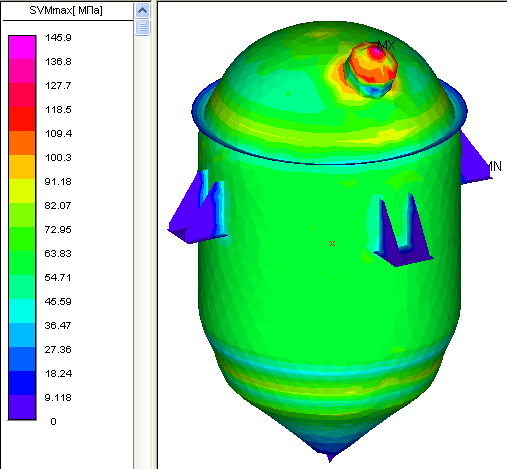

8.3.Результаты расчета корпуса химаппарата на прочность, устойчивость и виброустойчивость	194
СПИСОК ЛИТЕРАТУРЫ		195

Предисловие

Настоящее учебное пособие подготовлено в соответствии с рабочими программами дисциплин «Прикладная механика» и «Механика», преподаваемых в УГНТУ, и предназначено для студентов, обучающихся по специальностям: «Химическая технология органических веществ» (ТС, БТС, ТСв, ТСз); «Химическая технология природных энергоносителей и углеродных материалов» (ТП, БТП, ТПв, ТПз); «Основные процессы химических производств и химическая кибернетика» (ТК, БТК, ТКв, ТКз); «Биотехнология» (ТБ, БТБ); «Безопасность технологических производств» (БП, БПз); «Пожарная безопасность» (ПБ, ПБз); «Охрана окружающей среды и рациональное использование природных ресурсов» (ОС, БОС, ОСз). Данное пособие рекомендуется студентам всех ступеней образования технических университетов: бакалавров, инженеров, магистров, аспирантов.

В учебном пособии приведены сведения, необходимые для выполнения курсовых проектов (работ) по прикладной механике, излагаются основные принципы расчета конструкций химических реакционных емкостных аппаратов. Учебное пособие содержит справочный материал, а также варианты заданий на курсовые проекты и работы. В пособии приведен пример аналитического расчета емкостного реакционного аппарата, а также расчетные процедуры в известной российской CAD/CAE/CAM/PDM системе APM WinMachine, разработанной в НТЦ «Автоматизированное Проектирование Машин» (НТЦ АПМ).

Аппараты с перемешивающими устройствами широко используются при проведении основных технологических процессов в химической и биотехнологической промышленности. На практике наибольшее распространение получил механический метод перемешивания жидких сред в аппарате, состоящем из корпуса и перемешивающего устройства.

Работа над курсовым проектом по расчету и конструированию химических реакционных емкостных аппаратов готовит будущих специалистов к выполнению последующих проектов по специальным дисциплинам и дипломному проектированию. При этом будут использованы полученные навыки работы со справочной и методической литературой, самостоятельного проектирования, оформления расчетно-пояснительной записки, разработки чертежей по выполненным расчетам и защиты проекта перед комиссией.

Введение

Задания на курсовое проектирование по теме «Расчет и конструирование химических реакционных емкостных аппаратов» представлены в главе 1 (п. 1.3).

Отраслевыми стандартами Минхимнефтемаша установлены конструкции и параметры специальных составных частей аппаратов с мешалками, что позволяет осуществить компоновку аппарата из типовых элементов (корпуса, мешалки, уплотнения вала, привода перемешивающего устройства и т.д.). В частности привод выбирается по ОСТ 26-01-1205-95 в соответствии с частотой вращения мешалки, номинальным давлением в корпусе аппарата. Одновременно устанавливается тип уплотнения для вала мешалки: сальниковое или торцовое. Необходимо учитывать, что приводы типа I и 3 с концевой опорой в аппарате для вала мешалки ненадежны в эксплуатации при воздействии абразивной или коррозионной активной среды на вал и вкладыш подшипника. Типоразмер мотор-редуктора (электродвигателя в сборе с редуктором) выбирается в соответствии с заданной частотой вращения вала мешалки и потребляемой мощности электродвигателя.

Прочность является главным критерием работоспособности механической части химических аппаратов. В химических аппаратах избыточное давление достигает 300 МПа (около 3000 кгс/см²). Есть аппараты, которые работают в вакууме. Есть аппараты, которые начинают синтез при плюс 900 ⁰С, а заканчивают при минус 250 ⁰С. Для точного решения таких задач выпускники университетов должны владеть современными информационными системами. Поэтому данное пособие знакомит с использованием системы АПМ WinMachine при решении задач прочности, где можно учесть сложность геометрии и нагружения.

В основу пособия положены методические разработки доцента В.Л. Хлесткиной (главы 1,2,3,4,5,6,7), дополнены примерами расчета доцентом В.В. Васильевым и преподавателем А.А. Шакировой, а глава 8 составлена преподавателем А.Н.Шакировым.

Глава 1. Справочные таблицы к курсовому проекту по механике

1.1. Задание кафедры

Рассчитать и сконструировать химический реакционный емкостный аппарат. Результаты проекта представить в виде следующих технических документов:

1) Пояснительная записка к курсовому проекту.

2) Сборочный чертеж химического аппарата на формате А1.

3) Рабочие чертежи вала мешалки и втулки мешалки.

4) Спецификация на текстовую и графическую документацию.

1.2. Этапы курсового проектирования

1 неделя.

1. Введение (область применения, описание конструкции аппарата, назначение основных узлов, деталей).

2. Выбор материалов.

3. Расчетная часть.

3.1. Расчет геометрических размеров аппарата (высота цилиндрической части обечайки, расчет толщины стенки обечайки и днища под действием внутреннего и наружного давления, выбор исполнительной толщины обечайки и днища).

2 неделя.

3.2. Подбор привода.

3.3. Выбор уплотнения.

3.4. Расчет элементов механического перемешивающего устройства.

3.4.1. Расчет вала мешалки (расчетная схема вала, проверка на отсутствие резонанса, проверка на изгиб и кручение, расчет на жесткость).

3 неделя.

3.4.2. Подбор подшипников качения (расчетная схема, подбор подшипников по динамической грузоподъёмности).

3.4.3. Расчет мешалки.

4 неделя.

3.5. Выбор и проверочный расчет опор аппарата.

3.6. Подбор муфты.

5 неделя.

4. Подбор штуцеров и люков.

5. Заключение.

6. Литература.

6 неделя.

Общий вид аппарата в тонких линиях.

7 неделя.

Общий вид аппарата.

Чертеж двух узлов.

Спецификации к общему виду и узлам.

8 неделя.

Пояснительная записка.

Допуск к защите курсовой работы.

1.3 Справочные таблицы к курсовому проекту по механике

Таблица 1.1

Исходные данные для курсового проектирования

Номер варианта		Номинальный объем, V м³		Внутренний диаметр D, мм		Исполнение корпуса		Параметры мешалки					Давление в корпусе		Давление в рубашке, избыточное P_руб, МПа		Уровень жидкости в корпусе Н_ж/II			Параметры среды
Номер варианта		Номинальный объем, V м³		Внутренний диаметр D, мм		Исполнение корпуса		Шифр	Диаметр d_м, мм	Частота вращения n, мин ^-1	Потребляемая мощность N, кВт		Избыточное P_и, МПа	Остаточное P_О, МПа	Давление в рубашке, избыточное P_руб, МПа		Уровень жидкости в корпусе Н_ж/II			Наименование		Температура t, ^оС			Плотность p, кг/м³				Концентрация, %
1		2		3		4		5	6	7	8		9	10	11		12			13		14			15				16
1		1		1000		00		31	250	750	0,8		1,3	0,01	—		1,2			КОН, водный р-р		60			1280				30
2		1		1000		01		23	200	630	2,4		0,85	0,02	0,35		1,0			КОН, водный р-р		100			1280				30
3		1		1200		00		31	200	750	0,3		1,25	0,05	—		0,8			КОН, водный р-р		20			1280				30
4		1		1200		01		23	250	500	2,5		0,8	0,05	0,8		0,8			Нефть		300			840				—
5		1		1200		21		10	1000	63	20		0,75	0,02	0,5		0,8			Нефть		200			840				—
6		1		1200		20		23	280	400	3,6		1,35	0,01	—		0,6			Нефть		100			840				—
7		1,25		1200		01		10	950	63	2,45		0,5	0,05	0,35		1,0			HNO₃, водный р-р		100			1480				90
8		1,25		1200		00		31	320	400	0,4		0,25	0,02	—		1,0			HNO₃, водный р-р		120			1480				90
9		1,25		1200		00		33	320	400	4,3		1,4	0,05	—		0,8			HNO₃, водный р-р		20			1480				90
10		1,25		1200		01		27	500	80	2,5		0,9	0,01	0,35		0,8			AlCl₃, водный р-р		100			1090				10
11		1,25		1200		20		41	400	400	1,0		0,5	0,01	—		0,8			AlCl₃, водный р-р		60			1090				10
12		1,25		1200		21		23	360	500	4,0		0,25	0,05	0,25		0,6			AlCl₃, водный р-р		20			1090				10
12
Продолжение табл. 1.1
1	2		3		4		5		6	7		8	9	10		11			12	13		14		15			16
13	1,6		1200		00		43		360	400	3,5		1,5	0,02		—		1,2		H₂SO₄, водный р-р		20		1190				40
14	1,6		1200		01		10		950	63	2,1		0,8	0,05		0,3		1,2		H₂SO₄, водный р-р		100		1190				40
15	1,6		1200		00		41		400	500	2,4		0,45	0,05		—		1,0		H₂SO₄, водный р-р		140		1190				40
16	1,6		1200		01		27		630	63	2,4		0,25	0,01		0,5		1,0		Нефть		200		840				—
17	1,6		1200		20		43		400	400	5,0		0,2	0,02		—		1,4		Нефть		100		840				—
18	1,6		1200		21		21		400	500	2,1		0,9	0,01		0,35		1,2		Нефть		60		840				—
19	2		1400		01		10		1120	63	2,15		1,55	0,01		0,5		0,6		NH₄OH, водный р-р		20		890				30
20	2		1400		00		43		360	400	4,6		0,75	0,02		—		1,0		NH₄OH, водный р-р		160		890				30
21	2		1400		00		41		360	500	2,2		0,25	0,02		—		1,0		NH₄OH, водный р-р		60		890				30
22	2		1400		01		27		710	80	2,3		0,4	0,05		0,9		0,8		Глицерин		280		1200				—
23	2		1400		21		10		1250	63	4,0		1,45	0,02		0,35		1,2		Глицерин		100		1200				—
24	2		1400		20		33		400	200	4,2		1,0	0,05		—		1,2		Глицерин		20		1200				—
25	2,5		1400		00		37		560	80	2,1		0,25	0,05		—		1,0		HNO₃, водный р-р		120		1050				10
26	2,5		1400		01		10		1250	63	2,0		1,0	0,01		0,3		1,0		HNO₃, водный р-р		20		1050				10
27	2,5		1400		00		43		450	200	6,0		1,5	0,05		—		0,8		HNO₃, водный р-р		100		1050				10
28	2,5		1400		01		21		450	400	2,3		0,55	0,02		0,3		0,6		Глицерин		20		1200				—
29	2,5		1400		21		10		1180	63	4,15		0,55	0,05		0,5		1,4		Глицерин		100		1200				—
30	2,5		1400		20		47		800	63	1,9		0,75	0,05		—		1,2		Глицерин		280		1200				—
31	3,2		1600		00		47		630	80	2,0		1,2	0,05		—		1,0		H₂SO₄, водный р-р		60		1190				40
32	3,2		1600		01		23		450	200	6,2		0,9	0,02		0,5		1,0		H₂SO₄, водный р-р		150		1190				40
33	3,2		1600		00		41		450	500	4,0		0,6	0,01		—		0,8		H₂SO₄, водный р-р		20		1190				40
34	3,2		1600		01		10		1320	63	4,85		0,3	0,02		0,35		0,8		HNO₃, водный р-р		100		1480				90
35	3,2		1600		10		43		500	200	9,3		0,95	0,05		—		0,8		HNO₃, водный р-р		130		1480				90
36	3,2		1600		44		41		500	400	5,0		0,9	0,01		0,3		0,8		HNO₃, водный р-р		60		1480				90
Продолжение табл. 1.1
1		2	3		4		5		6	7	8		9	10		11		12		13		14		15				16
37		3,2	1600		44		10		1450	63	4,3		1,45	0,02		0,35		1,4		NH₄OH, водный р-р		20		890				30
38		3,2	1600		20		33		500	200	5,5		0,2	0,02		—		1,2		NH₄OH, водный р-р		60		890				30
39		3,2	1600		30		31		500	250	4,0		0,4	0.05		—		1,4		NH₄OH, водный р-р		100		830				30
40		3,2	1600		31		10		1320	63	4,0		0,35	0,05		0,5		1,2		Толуол		120		870				—
41		4	1600		00		41		400	320	1,2		0,2	0,01		—		1,2		Толуол		100		870				—
42		4	1600		01		27		900	80	4,5		0,95	0,01		0,3		1,2		Толуол		60		870				—
43		4	1600		00		37		1000	80	6,0		1,5	0,02		—		1,0		КОН, водный р-р		60		1280				30
44		4	1600		01		23		500	200	7,2		0,5	0,01		0,35		1,0		КОН, водный р-р		100		1280				30
45		4	1600		11		10		1320	63	3,0		0,9	0,01		0,3		0,8		КОН, водный р-р		20		1280				30
47		4	1600		20		31		500	320	2,5		0,5	0,05		—		1,0		Нефть		200		840				—
48		4	1600		21		23		500	160	4,0		0,95	0,02		0,3		1,4		Нефть		100		840				—
49		4	1600		31		10		1400	63	4,35		0,8	0,01		0,5		1,2		HNO₃, водный р-р		100		1480				90
50		4	1600		30		43		630	160	6,0		0,2	0,02		—		1,0		HNO₃, водный р-р		120		1480				90
51		5	1800		00		47		800	80	3,5		0,25	0,05		—		1,2		HNO₃, водный р-р		20		1480				90
52		5	1800		01		21		500	250	1,8		0,5	0,05		0,35		1,0		AlCl₃, водный р-р		100		1090				10
53		5	1800		01		10		1400	63	3,8		1,35	0,02		0,35		1,0		AlCl₃, водный р-р		60		1090				10
54		5	1800		00		33		630	160	8,3		0,85	0,01		—		1,0		AlCl₃, водный р-р		20		1090				10
55		5	1800		10		40		900	53	2,0		1,2	0,02		—		0,8		H₂SO₄, водный р-р		20		1190				40
56		5	1800		11		10		1500	50	5		0,8	0,02		0,3		0,8		H₂SO₄, водный р-р		100		1190				40
57		5	1800		10		41		630	150	2,5		0,5	0,05		—		1,4		H₂SO₄, водный р-р		150		1190				40
58		5	1800		21		23		630	200	1,0		0,2	0,01		0,5		1,2		Нефть		200		840				—
59		5	1800		31		10		1500	63	8,2		0,4	0,01		0,3		1,0		Нефть		100		640				—
60		5	1800		10		41		560	400	5,6		0,25	0,05		—		1,2		Нефть		60		840				—
61		6,3	1800		00		43		630	125	4,5		0,7	0,05		—		1,2		NH₄OH, водный р-р		20		630				30
62		6,3	1800		01		27		500	80	2,5		1,3	0,02		0,5		1,2		NH₄OH, водный р-р		180		890				30
Продолжение табл. 1.1
1		2	3		4		5		6	7	8		9	10		11		12			13		14			15		16
63		6,3	1800		00		31		630	320	4,0		0,7	0,01		—		1,0			NH₄OH, водный р-р		60			890		30
64		6,3	1800		01		10		1400	63	3,8		1,2	0,02		0,4		0,8			Глицерин		280			200		—
65		6,3	1800		02		43		560	250	2,0		0,75	0,05		—		0,8			Глицерин		100			1200		—
66		6,3	1800		11		27		1000	63	2,15		0,45	0,02		0,4		0,8			Глицерин		20			1200		—
67		6,3	1800		20		41		560	320	3,9		0,8	0,01		—		1,4			HNO₃, водный р-р		150			1050		10
68		6,3	1800		21		23		560	200	12		0,2	0,01		0,4		1,2			HNO₃, водный р-р		20			1050		10
69		6,3	1800		31		10		1600	60	4,1		0,75	0,02		0,35		1,4			HNO₃, водный р-р		100			69		6,3
70		6,3	1800		30		43		630	160	9,2		0,8	0,05		—		1,2			Глицерин		20			1200		—
71		8	2000		00		33		630	125	6,0		0,5	0,05		—		1,2			Глицерин		100			1200		—
72		8	2000		01		27		1250	63	5,0		0,5	0,01		0,9		1,2			Глицерин		280			1200		—
73		8	2000		00		31		630	200	2,0		0,25	0,01		—		1,0			HNO₃, водный р-р		100			1050		10
74		8	2000		01		23		630	100	4,2		0,15	0,02		0,3		1,0			HNO₃, водный р-р		20			1050		10
75		8	2000		10		47		1400	63	6,0		0,45	0,02		—		0,8			HNO₃, водный р-р		140			1050		10
76		8	2000		11		10		1600	50	6,0		0,7	0,05		0,35		0,8			H₂SO₄, водный р-р		60			1190		40
77		8	2000		20		41		630	250	3,8		0,8	0,01		—		1,4			H₂SO₄, водный р-р		150			1190		40
78		8	2000		21		23		630	200	15		0,4	0,02		0,3		1,2			H₂SO₄, водный р-р		20			1190		40
79		8	2000		31		10		1700	50	9,0		0,1	0,01		0,5		1,4			HNO₃, водный р-р		100			1480		90
80		8	2000		30		41		710	160	3,5		0,2	0,02		—		1,0			HNO₃, водный р-р		120			1480		90
81		10	2200		00		31		710	125	2,4		0,5	0,05		—		1,2			HNO₃, водный р-р		60			1480		90
82		10	2200		01		23		710	160	30		0,8	0,02		0,3		1,2			NH₄OH, водный р-р		20			890		30
83		10	2200		00		37		1400	63	5,0		0,9	0,02		—		1,0			NH₄OH, водный р-р		60			890		30
84		10	2200		01		10		1800	32	6,0		0,55	0,01		0,35		1,0			NH₄OH, водный р-р		100			890		30
85		10	2200		10		41		710	100	2,0		0,75	0,01		—		1,0			Толуол		130			870		—
86		10	2200		11		23		800	80	3,0		0,8	0,05		0,35		0,8			Толуол		100			870		—
Окончание табл. 1.1
1		2	3		4		5		6	7	8		9	10		11		12			13		14			15		16
87		10	2200		20		41		800	100	3,5		0,5	0,02		—		1,6			Толуол		60			870		—
88		10	2200		21		23		900	100	31		0,2	0,01		0,3		1,4			КОН, водный р-р		60			1280		30
89		10	2200		31		10		1900	32	6,2		0,4	0,05		0,45		1,2			КОН, водный р-р		100			1280		30
90		10	2200		30		41		900	125	2,8		0,25	0,02		—		1,2			КОН, водный р-р		20			1280		30
91		12,5	2400		10		47		1000	63	1,9		0,45	0,05		—		1,2			Нефть		300			840		—
92		12,5	2400		11		23		710	125	21		0,9	0,05		0,45		1,0			Нефть		200			840		—
93		12,5	2400		31		10		2000	50	5,3		0,8	0,02		0,3		1,4			Нефть		100			840		—

Таблица 1.2

Коррозионная стойкость материалов

Среда			Стали						Алюминий (ГОСТ 4784-65)	Медь (ГОСТ 859-66)	Полиэтилен (ВТУМХП 4138-55)	Фторопласт- 4 (ГОСТ 10007-62)	Резины		Эмаль кислотоупорная
Наименование	Концентрация, % (водный р-р)	t, ^оC	Ст. 3; 10; 20	35 XM	X5M	X18H10T	X17H13M2T	0X23H28 M3Д3Т	Алюминий (ГОСТ 4784-65)	Медь (ГОСТ 859-66)	Полиэтилен (ВТУМХП 4138-55)	Фторопласт- 4 (ГОСТ 10007-62)	«КЩ» (ГОСТ 7338-65)	«Илирит» (ВТУ ПУ-103-61)	Эмаль кислотоупорная
1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16
А1С1₃	10	20	Н	Н	Н	В	В	В	Н	Н	В	В	В	В	В
		60	—	—	—	X	—	В	Н	Н	В	В	В	В	В
		100	—	—	—	0	—	X	Н	Н	—	В	—	В	В
NH₄OH	30	20	В	В	В	В	В	В	X	Н	В	В	О	В	В
		100	X	В	В	В	В	В	—	Н	—	В	—	—	В
		кип.	X	—	—	В	В	X	—	Н	—	В	^—	—	—
КОН	30	20	X	В	В	В	В	В	Н	В	В	В	В	В	Н
		100	X	X	X	В	В	В	—	В	X	В	—	В	Н
		кип.	—	Х	X	В	В	—	—	В	—	В	—	—	—
HNO₃	10	20	Н	—	—	В	В	В	О	Н	В	В	X	Н	В
		100	Н	—	—	В	В	В	Н	—	—	В	Н	—	В
		кип.	Н	—	—	В	В	В	Н	—	—	В	—	—	В





Окончание табл. 1.2
1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16
HNO₃⁰	90	20	H	H	H	B	X	B	B	H	H	B	H	H	B
HNO₃⁰	90	100	—	—	—	H	H	X	X	—	—	B	—	—	B
H₂SO₄	40	200	Н	Н	Н	Н	В	В	Н	—	В	В	В	В	В
		100	Н	Н	Н	Н	Н	X	Н	—	—	В	—	X	В
		кип.	Н	Н	Н	Н	Н	0	—	—	—	В	—	—	В
Глицерин (t_кип.= 290^оC)		20	Н	В	В	В	В	В	В	В	В	В	В	В	В
		100	Н	В	В	В	В	В	В	X	Н	В	—	Х	—
		280	Н	—	—	В	В	В	В	—	—	—	—	—	—
Heфть		20	В	В	В	В	В	В	В	Н	Н	В	Н	В	В
		100	В	В	В	В	В	В	В	Н	—	В	—	—	—
		кип.	В	В	В	В	В	В	В	Н	—	—	—	—	—
Толуол (t_кип. = 110^оС)	—	20	В	—	—	В	В	В	В	В	Н	В	Н	Н	В
		60	В	—	—	В	В	В	—	—	Н	В	—	—	В
		кип.	X	—	—	В	В	В	—	—	—	В	—	—	В
Вода	—	20	X	В	В	В	В	В	В	В	В	В	В	В	В
		100	0	—	—	В	В	В	В	В	—	В	Н	Н	В
		кип.	—	—	—	В	В	В	В	В	—	В	—	—	В

Смотрите также:


«ДОХОДЫ, РАСХОДЫ И ПРИБЫЛЬ КОММЕРЧЕСКОГО БАНКА.»
«ДОХОДЫ, РАСХОДЫ И ПРИБЫЛЬ КОММЕРЧЕСКОГО БАНКА.»
__RGR2
__RGR2
_11_А. Франс для эл версии
_индив анализ данных
!Фармакология препаратов для терапии заболеваний дыхательных путей
...Тянет нас вверх: топос в заключительных строках Фауста Гёте
...Тянет нас вверх: топос в заключительных строках Фауста Гёте
