- пересечение кривых

- ближайшая точка на кривой

- нормаль к кривой

- параллельная прямая

- касательная к кривой

- сетка контрольных точек

- рисовать узел

Группа команд рисования линий:

- рисовать отрезок

- рисовать сплайн (плавную кривую)

- рисовать би-сплайн (плавную кривую)

Группа команд рисования окружности и эллипса:

- рисовать окружность по центру и радиусу

- рисовать окружность по двум точкам на диаметре

- рисовать окружность по двум точкам и радиусу

- рисовать окружность по трем точкам

- рисовать эллипс по трем точкам

- рисование эллипса, вписанного в прямоугольник

Группа команд рисования дуг:

- рисовать дугу по трем точкам

- рисовать дугу по конечным точкам и точке на дуге

- рисовать дугу по центральной, начальной точкам и углу

- рисовать эллиптическую дугу

Группа команд рисования многоугольников :

- рисовать прямоугольник по диагональным точкам

- рисовать прямоугольник по трем точкам

- рисовать полигон

Группа команд рисования скруглений и фасок:

- рисовать скругление

- рисовать фаску

Группа команд усечения и продолжения кривых:

- усечь кривую

- продолжить кривую

- смещение кривой

Группа команд работы с объектами:

- копирование объектов

- перемещение объектов

- вращение объектов

- масштабирование объектов

- создание зеркальной копии объектов

- массив объектов

Панель инструментов «Операции»

- выталкивание

- вращение

- выталкивание по пути

- выталкивание по сечениям

- кручение

- контурная плоскость

- сфера

- пересечение поверхностей

- сшивка поверхностей

- скругление поверхностей по ребру

- удалить грань на поверхности

- рабочая плоскость

Панель инструментов «Вид»

- динамическое панорамирование

- динамическое масштабирование

- масштабирование на определенную величину

- масштабирование окном

- показать выделенные объекты

- показать все (подогнать под окно)

- вращение вида

- показать плоскость

Панель ручного ввода координат

- ввод координаты х

- ввод координаты у

В определенных случаях данные элементы переназначаются в следующие :

- ввод длины отрезка

- ввод угла наклона линии

Оси глобальной системы координат отображаются в нижнем левом углу области построения.

Чертеж рассчитываемого аппарата представлен на рис.8.2

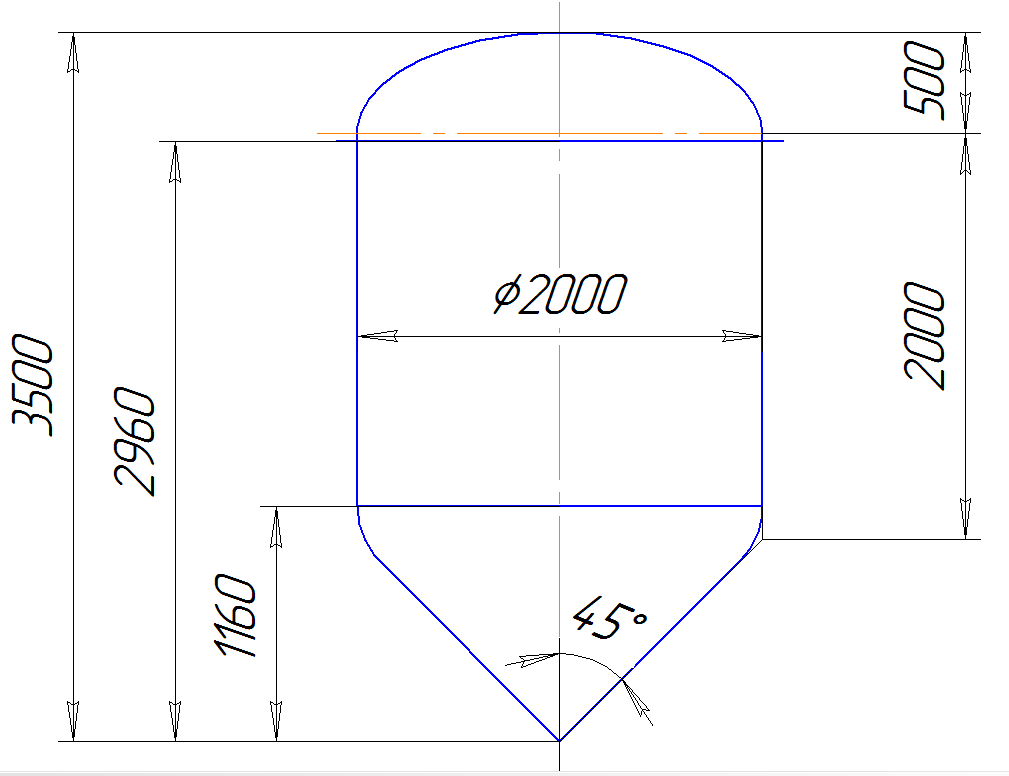

Рис. 8.2. Габаритные размеры корпуса аппарата

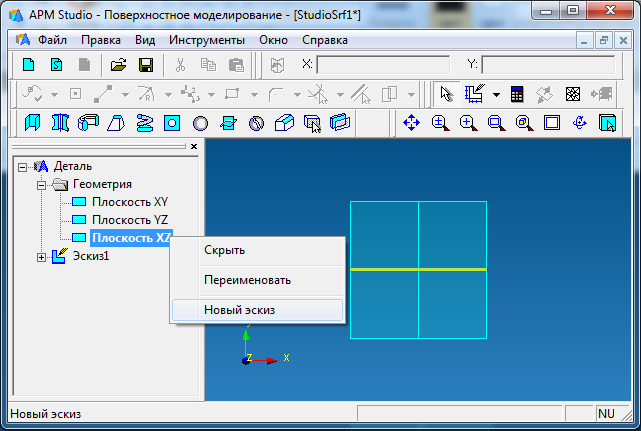

Построение корпуса аппарата начинаем с построения в нужной плоскости оси симметрии корпуса аппарата – ось аппарата проходит вертикально, поэтому строим ее в плоскости XZ, создав новый эскиз.

Чтобы показать выбранную плоскость, необходимо нажать на кнопку (показать плоскость). Для удобства рисования и наглядности эскиза, убедитесь, что ось Z глобальной системы координат направлена вверх, иначе разверните эскиз командой (вращение вида) (при этом учтите, что локальная система координат плоскости тоже повернется).

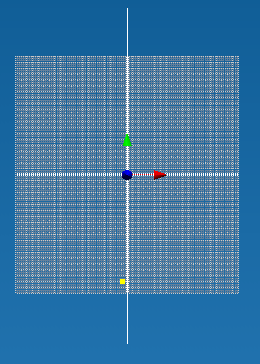

В ыбираем и проводим вертикальную линию. Координаты начала удобно вводить в поля X и Y панели инструментов (вводим в поле Х число 0, а в поле Y число больше половины высоты аппарата), а затем вводим длину и угол наклона линии в поля L и A (вводим длину отрезка больше общей высоты аппарата и угол 90о).

Рекомендация: переключение между полями ввода можно производить клавишей «Tab».

Далее рисуем контур аппарата, состоящий из контура эллиптической крышки, цилиндрической обечайки, конического днища и фланца на верхней крышке.

Э ллиптическая крышка

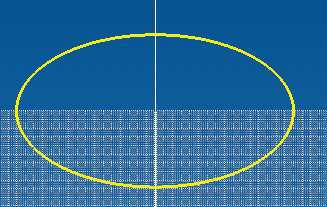

1 ) Выбираем , вводим координаты центра эллипса (допустим, X=0, Y=-1000), поставим точку, вводим угол (0о) и длину горизонтальной полуоси эллипса (равной D/2; так как D=2000мм, то вводим 1000), ставим точку, вводим длину вертикальной полуоси (500 мм), ставим точку;

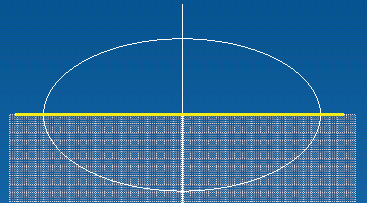

2) проводим линию, содержащую большую полуось эллипса ( , Y=-1000, A=0);

3) отсекаем лишние сегменты эллипса и вспомогательные линии, используя инструмент усечения .

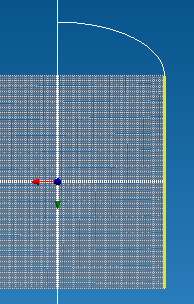

Обечайка

Включить привязку -> (контрольные точки), если не включено, затем инструментом Отрезок провести линию от конца дуги эллипса, поймав его указателем курсора ( с появлением значка у стрелки курсора), вниз длиной, равной длине обечайки (2000 мм), т.е. ввести A=90, L=2000.

Рекомендация: если вместо ожидаемых целых чисел в полях координат X и/или Y будут отображаться дробные значения типа 799,9999999986 и т.п., то лучше далее вводить координаты точек вручную. Данная рекомендация также относится ко всем остальным шагам построения.

Коническое днище

Строим линию от конца линии обечайки под углом 45о до оси и пересекая ее. Если длины линии оси аппарата не хватает, то дорисуем ее продолжение (с точным соблюдением угла направления линии). Лишнее отсекаем.

Переход с цилиндрической на коническую часть необходимо выполнить со скруглением. Для этого инструментом (рисовать скругление), задав необходимый радиус (например, 380 мм), выделить линии образующих цилиндра и конуса.

Фланец верхней крышки

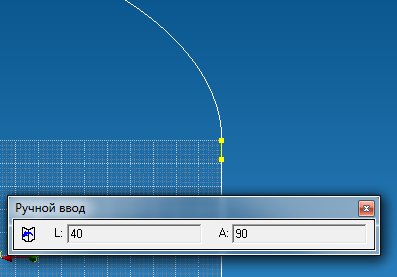

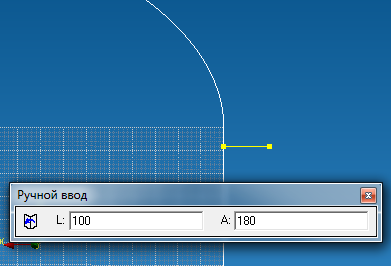

Фланец верхней крышки находится на 40 мм ниже большей оси эллиптической крышки (по данным рис 8.2). Поэтому проведем вспомогательный отрезок из точки соединения крышки с обечайкой длиной 40 мм вниз, а затем от него проведем отрезок перпендикулярно контуру цилиндрической обечайки на ширину фланца.

Вспомогательный отрезок далее удаляем из построения. Для этого в режиме выбора ( ) наводим курсор мыши на вспомогательный отрезок и после его подсвечивания вызываем правой кнопкой мыши меню, в котором выбираем «Удалить». В появившемся диалоговом окне подтверждаем свое намерение.

По окончании построения контура аппарата в данной плоскости необходимо закончить редактирование эскиза. Для этого перейти в режим выбора ( ) и, нажав правой кнопкой мыши на свободном месте области построения, выбрать из контекстного меню «Закончить эскиз».

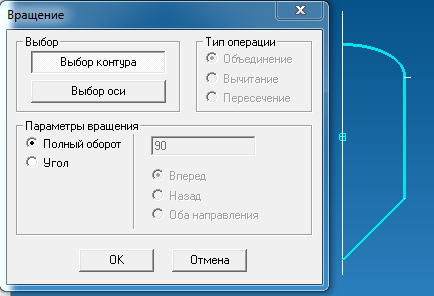

На основе построенного эскиза корпуса вращением строим объемную фигуру:

1) выбор контура: наводим указатель мыши на контур аппарата (или его часть) и левой кнопкой мыши выбираем его.
