Таблица 2.11

Параметры конструкции корпуса типа 31 по ГОСТ 26-01-1246-75 размеры H₆, h, h₁, b, δ (см.в табл. 2.10)

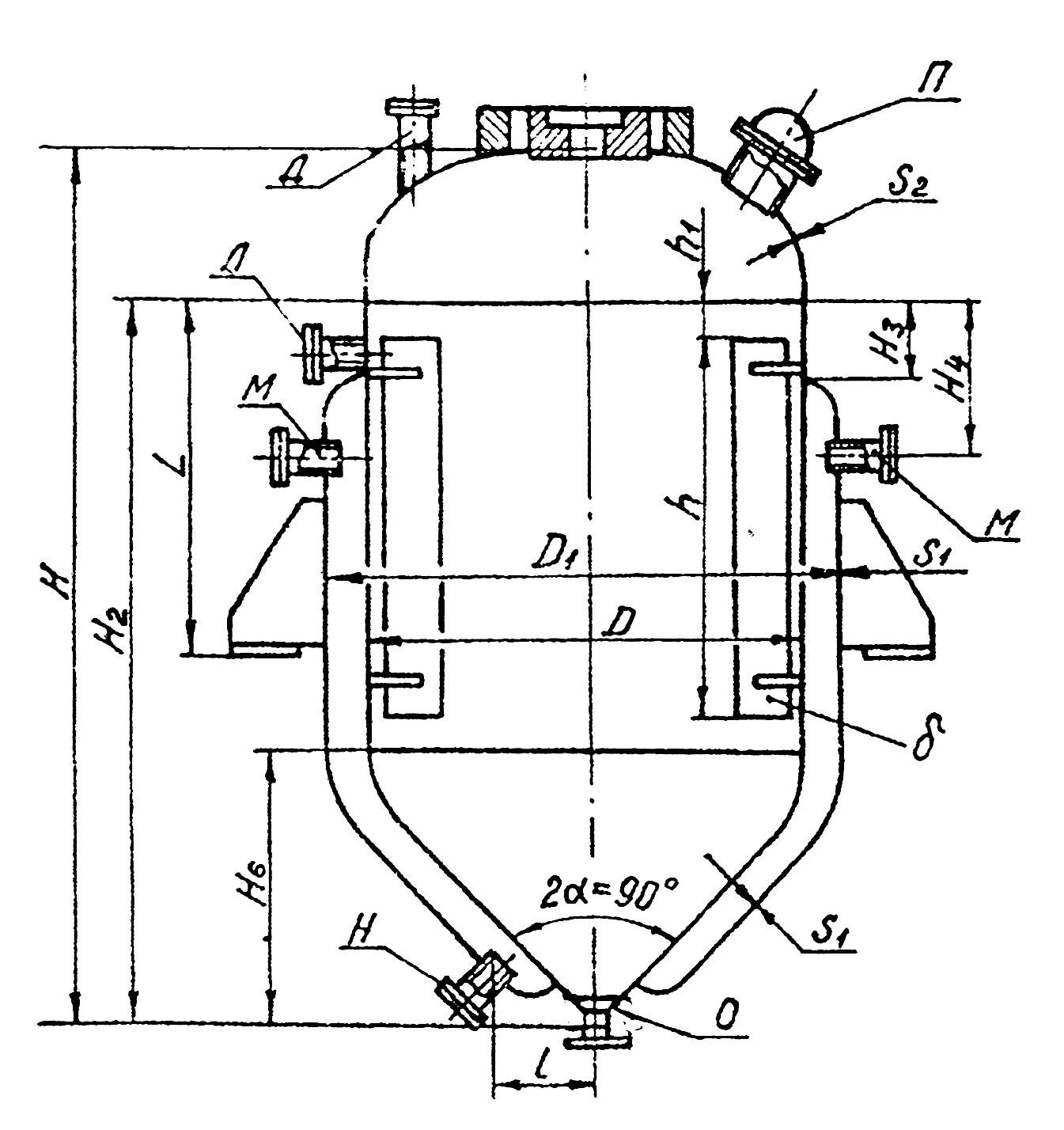

Ном. объем, м³	Размеры, мм								Рис. 2.13. Корпус типа 31
Ном. объем, м³	D	D₁	H	H₂	H₃	H₄	L	I
3,2	1600	1700	2360	1939	150	260	750	250
4,0	1600	1700	2780	2335		260	750	250
5,0	1800	1900	2750	2260		260	750	250
6,3	1800	1900	3340	2850		260	950	250
8,0	2000	2200	3500	2960		320	950	375
10,0	2200	2400	3670	3080		320	1100
12,5	2400	2600	4035	3395		350	1100
16,0	2400	2600	4335	3695		350	1100
20,0	2600	2800	4795	4105		350	1280
25,0	2800	3000	5160	4420		350	1280	450

Таблица 2.12

Конструкция и основные размеры змеевика для корпусов типа 00

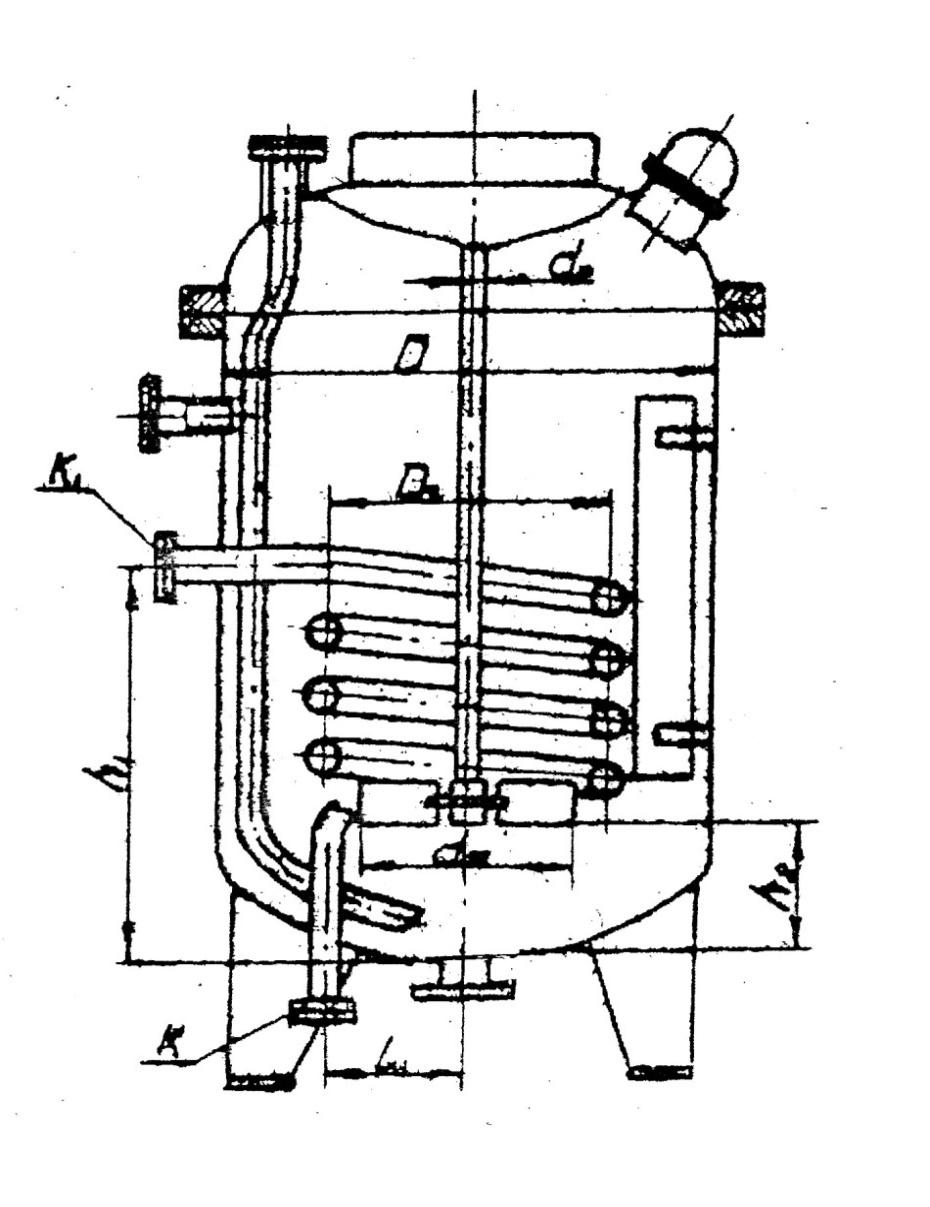

Ном. объем, м³	Размеры, мм						Змеевик		Рис.2.14. Корпус типа 00 со змеевиком
	D	D₃	dм	h₁	h₂	L1	Dy, мм	Число витков
							К, К₁
0,63	1000	700	360	500	300	360	50	5
1,00	1000	740		700	390
1,25	1200	900	380	940		380
1,6
2,0	1400	1060	400	890	370	400		6
2,5
3,2	1600	1200	500	1030	450	500	60	7
4,0
5,0	1800	1350	630	1080	430	630	70	7
6,3
8,0	2000	1550	700	1130		700	80	8
10,0	2200	1650	750	1180		750

Глава 3. Расчет элементов механического перемешивающего устройства

3.1. Типы и параметры мешалок

Тип мешалок выбирается в зависимости от свойств рабочей среды в аппарате и заданной угловой скорости мешалки (частоты вращения вала).

Для обеспечения условия прочности наибольший крутящий момент на валу мешалки не должен превышать значений допустимого крутящего момента, указанного в таблицах, в соответствии с ОСТ 26-01 -1245-83.

Лопастные и рамные мешалки относятся к числу тихоходных. Они имеют относительно большие размеры и малую скорость вращения. Рамные мешалки применяют для перемешивания вязких жидкостей и суспензий. Турбинные пропеллерные мешалки относятся к быстроходным и имеют частоту вращения 100-1000 об./мин.^-1

В случае необходимости сообщения жидкости частичного вертикального перемещения лопастные мешалки выполняют с наклонными лопастями.

Конструкция и основные размеры мешалок должны соответствовать указанным в таблицах.

Размеры конструктивных элементов мешалок, указанные в виде соотношений на рис. 3.1, следует определять расчетным путем исходя из условий принятого конкретного типоразмера мешалки. Числовые значения этих размеров устанавливаются путем округления расчетных величин до ближайшего четного числа или кратного пяти в сторону увеличения.

Допускается в обоснованных случаях увеличение или уменьшение ширины лопасти мешалки (b) по сравнению с указанной в таблицах не более чем на 25%.

Мешалки должны изготавливаться из стали марок ВстЗсп4 по ГОСТ 380-71,078Х22Н6Т, 12Х18Н10Т и 10Х17Н1ЗМЗТ по ГОСТ 5632-72.

Допускается изготовление мешалок из стали других марок. Конструкционный материал должен выбираться с учетом коррозионных свойств химической стойкости и параметров рабочей среды. Скорость проникновения коррозии при рабочих условиях не должна превышать 0,1 мм в год.

Конструктивные и основные размеры мешалок представлены на рис. 3.1-3.6

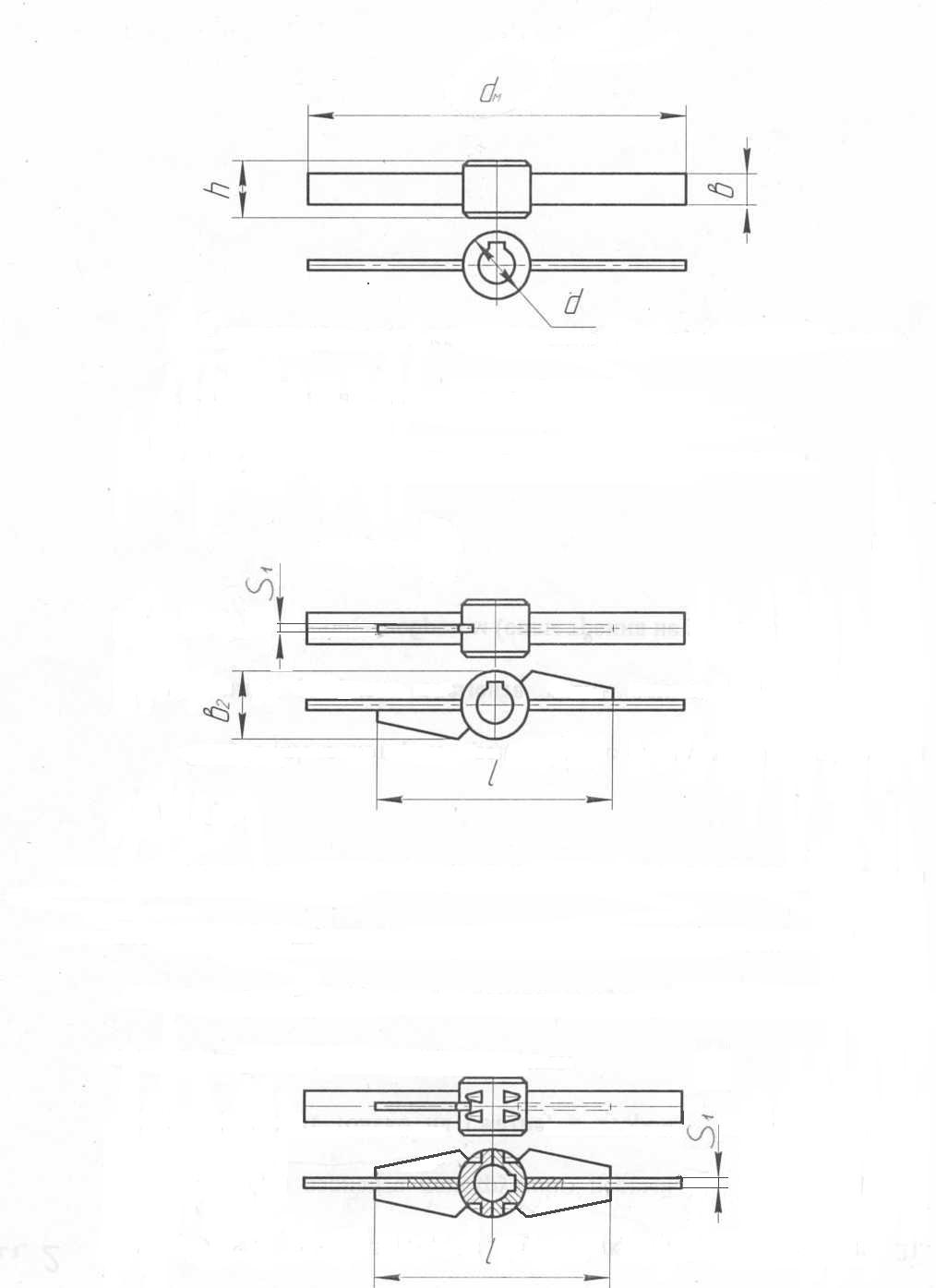

Рис 3.1. Лопастные мешалки:

l = 0,63 d_м; b₂ = 1,5b, S₁=S

Таблица 3.1

Параметры лопастных мешалок по ОСТ-26-01-1245-83

d_м, мм	d (поле допуска по Н9), мм	h, мм	b, мм	s, мм	Допустимый крутящий момент, не более		Масса, кг, не более
d_м, мм	d (поле допуска по Н9), мм	h, мм	b, мм	s, мм	кН∙м	кгс∙м
125	18	30	12	3	0,002	0,2	0,17
160	18	30	16	4	0,003	0,3	0,29
180	18	30	18	4	0,005	0,5	0,32
200	18	30	20	4	0,007	0,7	0,35
220	25	30	22	4	0,009	0,9	0,45
250	25	30	25	4	0,011	1,1	0,50
280	25	40	28	4	0,016	1,6	0,63
320	25	40	32	4	0,020	2.0	0,73
360	25	40	36	6	0,03	3	1,16
400	25	50	40	6	0,04	4	1,34
450	32	50	45	6	0,06	6	1,83
500	32	70	50	8	0,08	8	2,89
560	32	70	56	8	0,10	10	3,40
630	32	70	64	8	0,16	16	4,00
710	45	90	72	10	0,20	20	6,3
800	45	90	80	10	0,28	28	7,5
900	45	110	90	10	0,35	35	9,9
1000	45	110	100	12	0,45	45	13,0
1120	60	130	112	12	0,60	60	19,0
1250	60	130	125	12	0,80	80	21,0
1400	80	150	140	12	1,20	120	29,5
1600	80	180	160	14	1,6	160	37,4
1800	90	200	180	14	2,0	200	54,0
2000	90	220	200	14	3,0	300	64,1
2240	90	250	224	14	4,0	400	78,8

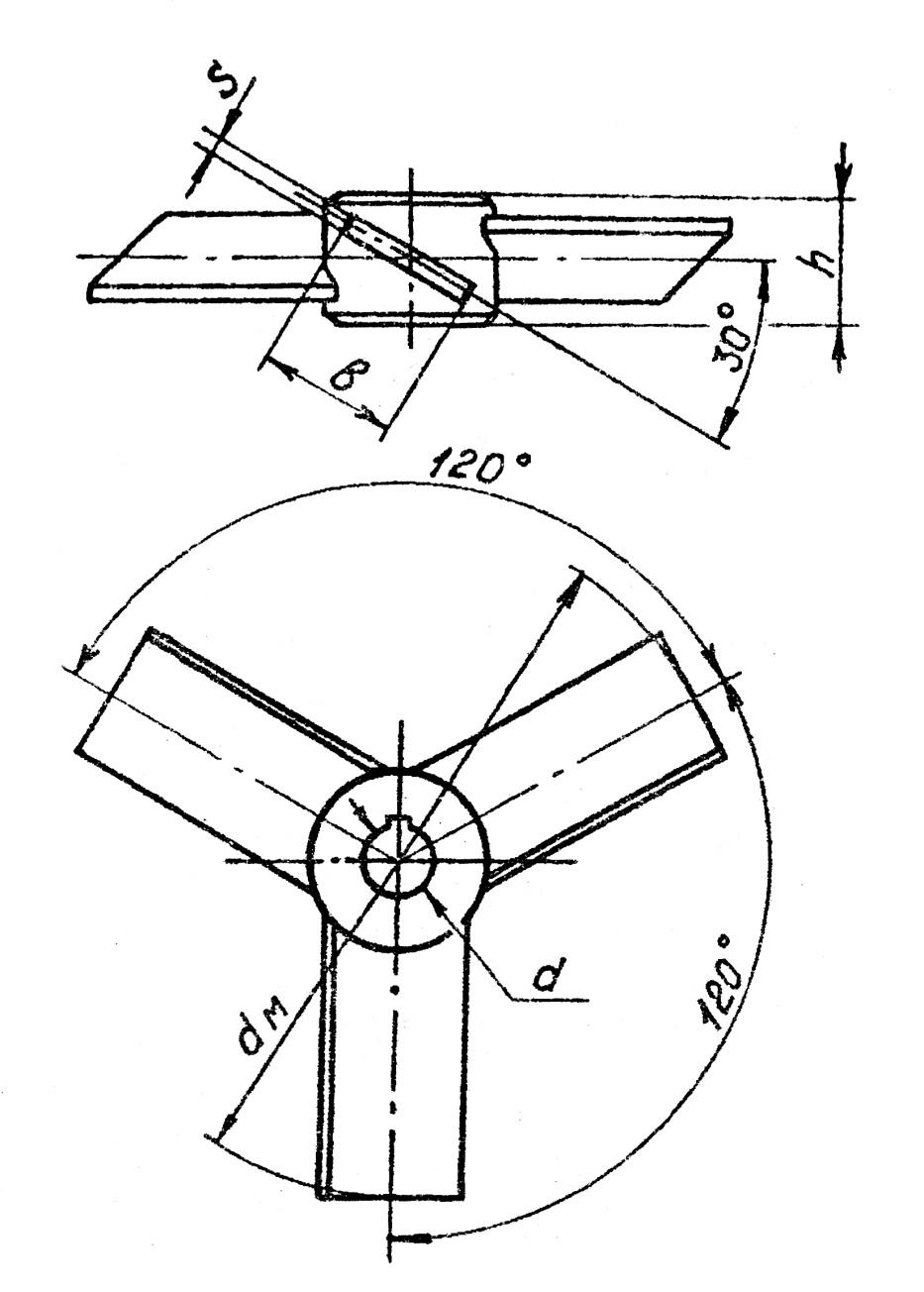

Рис 3.2. Трехлопастные мешалки

Тип 1

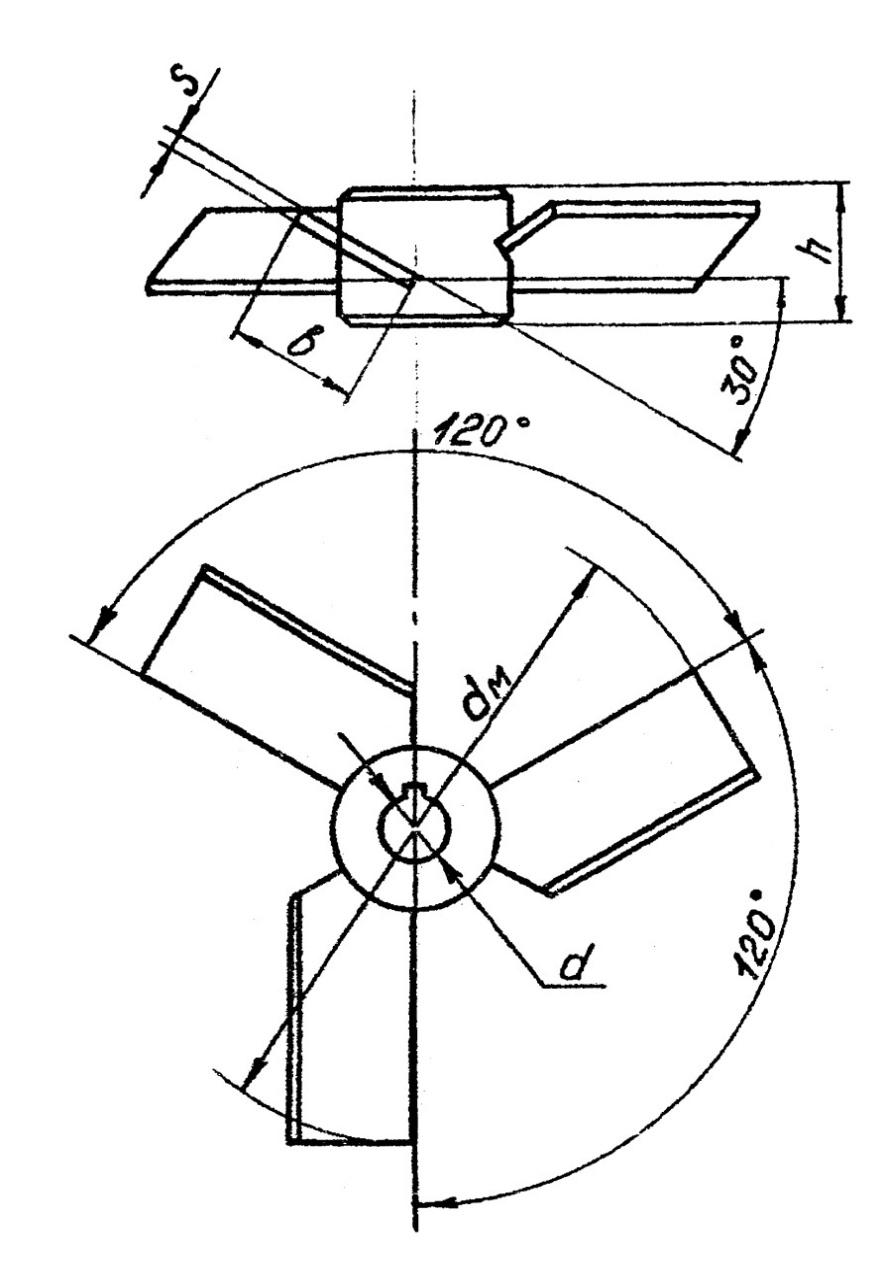

Рис 3.3. Трехлопастные мешалки

Тип 1М (тип 31, 34)

Таблица 3.2

Параметры лопастных мешалок по ОСТ-26-01-1245-83

d_м, мм	d (поле допуска H9), мм	h, мм	b, мм	s, мм	Допустимый крутящий момент, не более		Масса, кг, не более
d_м, мм	d (поле допуска H9), мм	h, мм	b, мм	s, мм	кН∙м	кгс∙м	Масса, кг, не более
125	18	30	12	3	0,002	0,2	0,17
160	18	30	16	4	0,003	0,3	0,29
180	18	30	18	4	0,005	0,5	0,32
200	18	30	20	4	0,007	0,7	035
220	25	30	22	4	0,009	0,9	0,45
250	25	30	25	4	0,011	1,1	0,50
280	25	40	28	4	0,016	1,6	0,63
320	25	40	32	4	0,020	2,0	0,73
360	25	40	36	6	0,03	3	1,16
400	25	50	40	6	0,04	4	1,34
450	32	50	45	6	0,06	6	1,83
500	32	70	50	8	0,08	8	2,89
560	32	70	56	8	0,10	10	3,40
630	32	70	64	8	0,16	16	4,00
710	45	90	72	10	0,20	20	6,3
800	45	90	80	10	0,28	28	7,5
900	45	110	90	10	0,35	35	9,9
1000	45	110	100	12	0,45	45	13,0
1120	60	130	112	12	0,60	60	19,0
1250	60	130	125	12	0,80	80	21,0
1400	80	150	140	12	1,20	120	29,5
1600	80	180	160	14	1,6	160	37,4
1800	90	200	180	14	2,0	200	54,0
2000	90	220	200	14	3,0	300	64,1
2240	90	250	224	14	4,0	400	78,8
