Таблица 2.6

Параметры конструкции корпуса типа 10 по ОСТ 26-01-1246-75

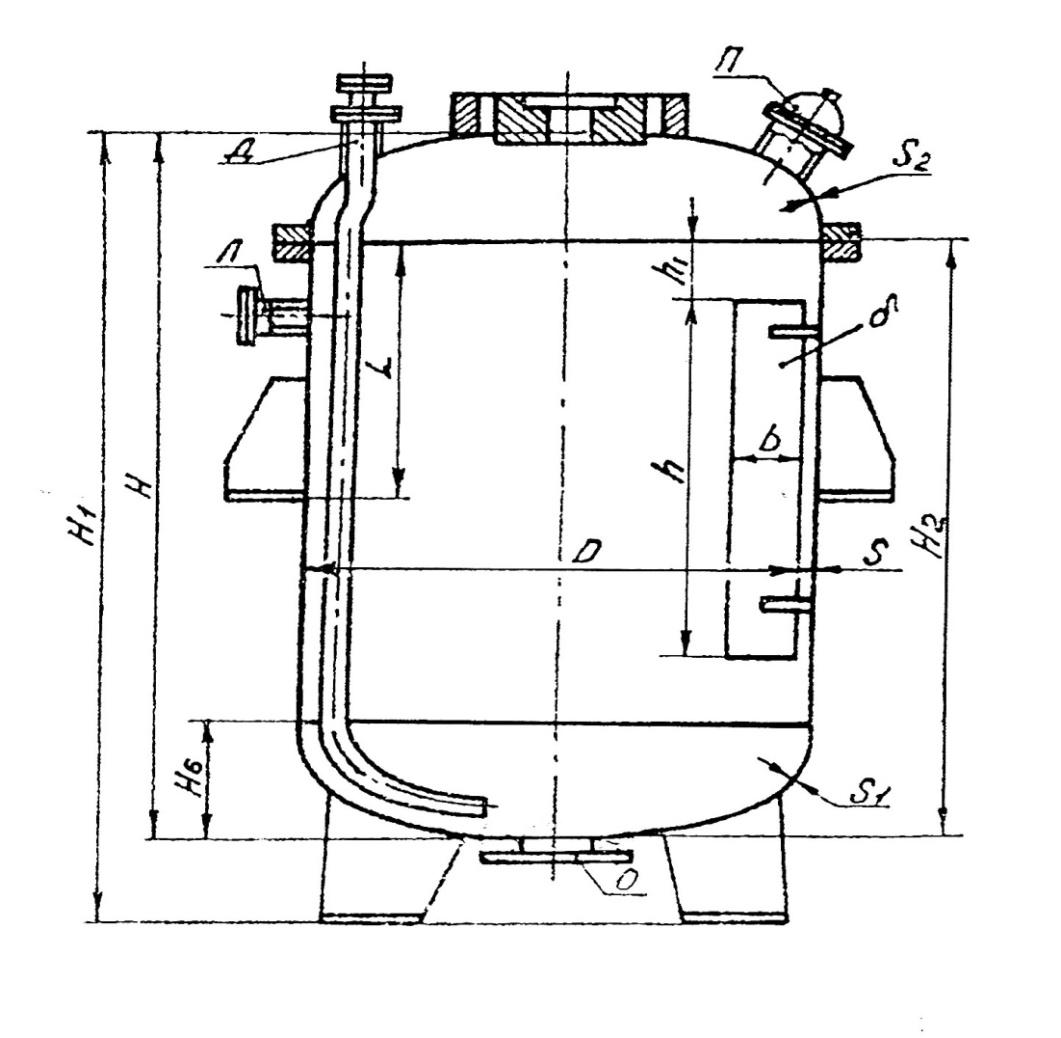

Ном. объем, м³	Размеры, мм										Рис. 2.7. Корпус типа 10
Ном. объем, м³	D	H	H₁	H₂	L	h	h₁	b	δ	H₆
3,2	1600	1850	2100	1425	540	525	50	160	8	425
4,0	1600	2250	2560	1825	650	1325		160		440
5,0	1800	2230	2510	1740		1175		180		475
6,3	1800	2780	3060	2290		1700		180		490
8,0	2000	2880	3230	2340	800	1700		200		540
10,0	2200	2980	3310	2390	800	1700		220		590
12,5	400	3080	3420	2440	900	1650	100	240	12	640
16,0	400	3880	4400	3240	900	2450		240		650
20,0	2500	4180	4650	3490	1050	2650		260		690
25,0	2800	4480	5270	3740		2850		280		740
32,0	3000	4980	5720	4190		3250		300		790
40,0	3200	5700	6450	4850	-	3850		320		850
50,0	3000	7580	8330	5790	-	5850		300		840
53,0	3200	8300	9050	7450	-	6450		320		890

Таблица 2.7

Параметры конструкции корпуса типа 11 по ОСТ 26-01-1246-75; Размеры H₆, h, h₁, b, δ (табл. 2.6)

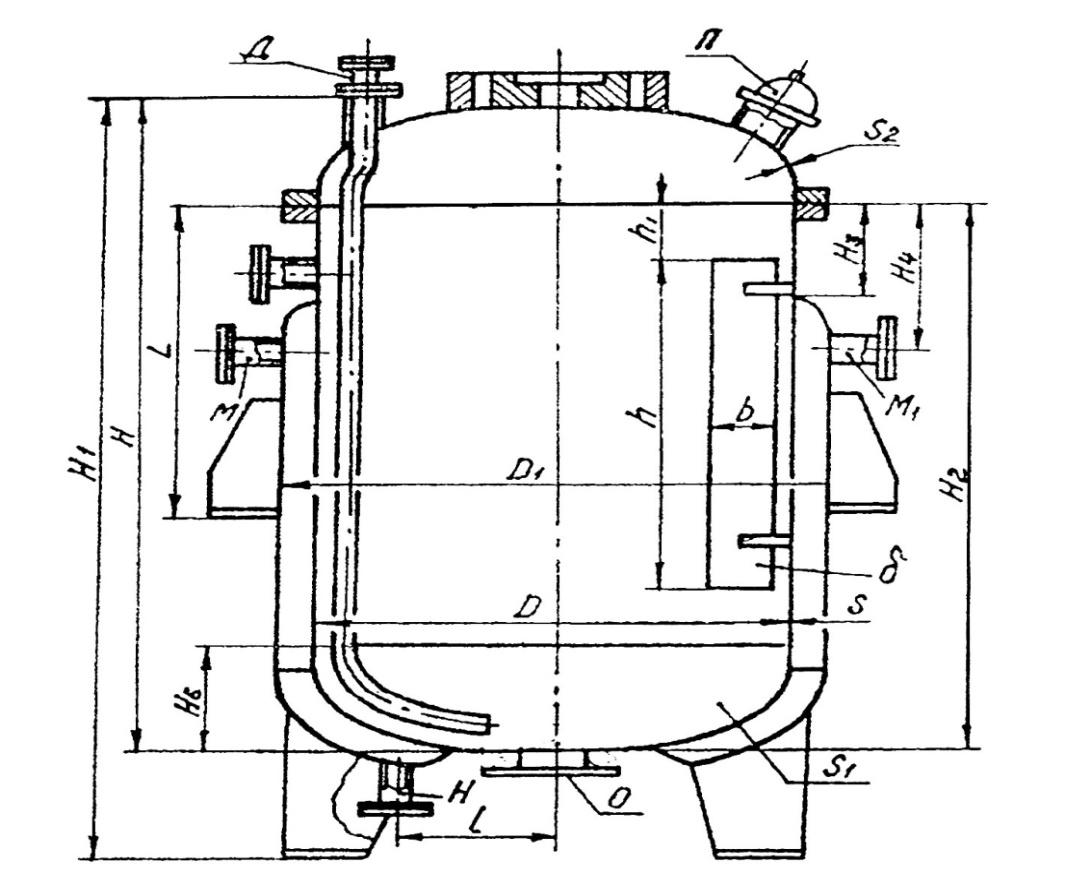

Ном. объем, м³	Размеры, мм									Рис. 2.8. Корпус типа 11
Ном. объем, м³	D	D₁	H	H₁	H₂	H₃	H₄	L	I
3,2	1600	1700	1850	2120	1425	150	260	750	250
4,0	1600	1700	2250	2570	1825
5,0	1800	1900	2230	2520	1740
6,3	1800	1900	2780	3070	2290			950
8,0	2000	2200	2280	2670	2340		320	950	375
10,0	2200	2400	2980	3360	2390		320	1100
12,5	2400	2600	3080	3380	2440		350	1100
16,0	2400	2600	3880	4410	3240			1280
20,0	2600	2800	4180	4660	3490
25,0	2800	3000	4480	5270	3740				450
32,0	3000	3200	4980	5780	4190
50	3000	3200	7580	8380	6790			-

Таблица 2.8

Параметры конструкции корпуса типа 20 по ОСТ 26-01-1246-75

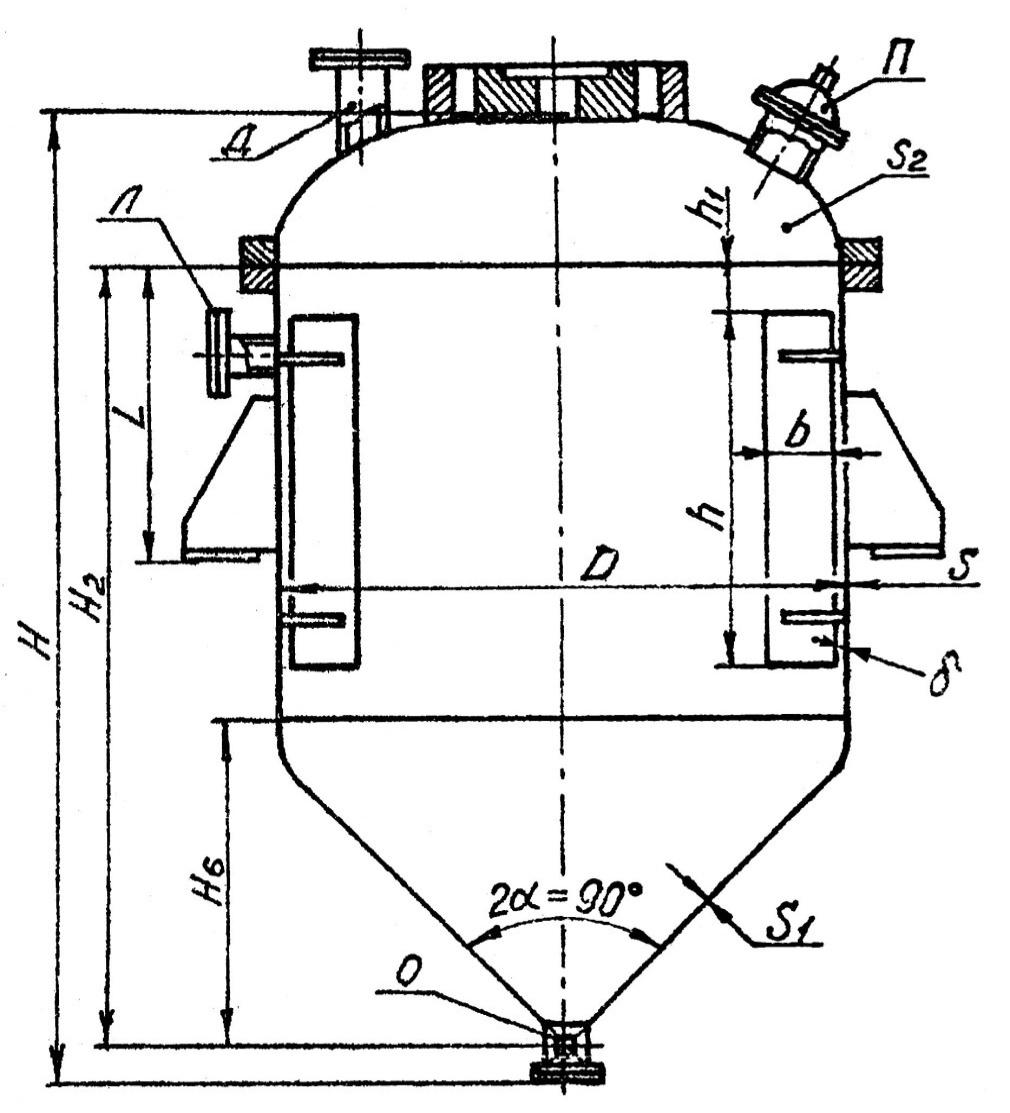

Ном. объем, м³	Размеры, мм									Рис. 2.9. Корпус типа 20
Ном. объем, м³	D	H	H₂	L	h	h₁	b	δ	H₆
0,63	1000	1225	950	330	275	50	100	6	600
1,00	1200	1385	1060	330	275		120		712
1,25		1585	1260	450	475		120		722
1,6		2035	1710		925		120		722
2,0	1400	1900	1525		625		140	8	824
2,5	1400	2300	1925	540	1025		140		834
3,2	1600	2360	1935	540	925		160		936
4,0	1600	2760	2335	650	1325		160		946
5,0	1800	2750	2260		1175		180		1048
6,3	1800	3340	2850		1700		180		1058
8,0	2000	3500	2960	800	1700		200		1160
10,0	2200	3670	3080	800	1700		220		1282

Таблица 2.9

Параметры конструкции корпуса типа 21 по ОСТ 26-01-1246-75; Размеры H₆, h, h₁, b, δ (табл. 2.8)

Ном. объем, м³	Размеры, мм								Рис. 2.10. Корпус типа 21
Ном. объем, м³	D	D₁	H	H₂	H₃	H₄	L	I
0,63	1000	1100	1225	950	80	240	330	200
1,0	1200	1300	1385	1060	100		330	250
1,25			1585	1260			500
1,6			2035	1710			540
2,0	1400	1500	1900	1525	125	260	630
2,5	1400	1500	2300	1925	150		700
3,2	1600	1700	2360	1935	150		750
4,0	1600	1700	2760	2335
5,0	1800	1900	2750	2250
5,3	1800	1900	3340	2850			950
8,0	2000	2200	3500	2960		320	950
10,0	2200	2400	3670	3080		320	1100	375

Таблица 2.10

Параметры конструкции корпуса типа 30 по ГОСТ 26-01-1246-75

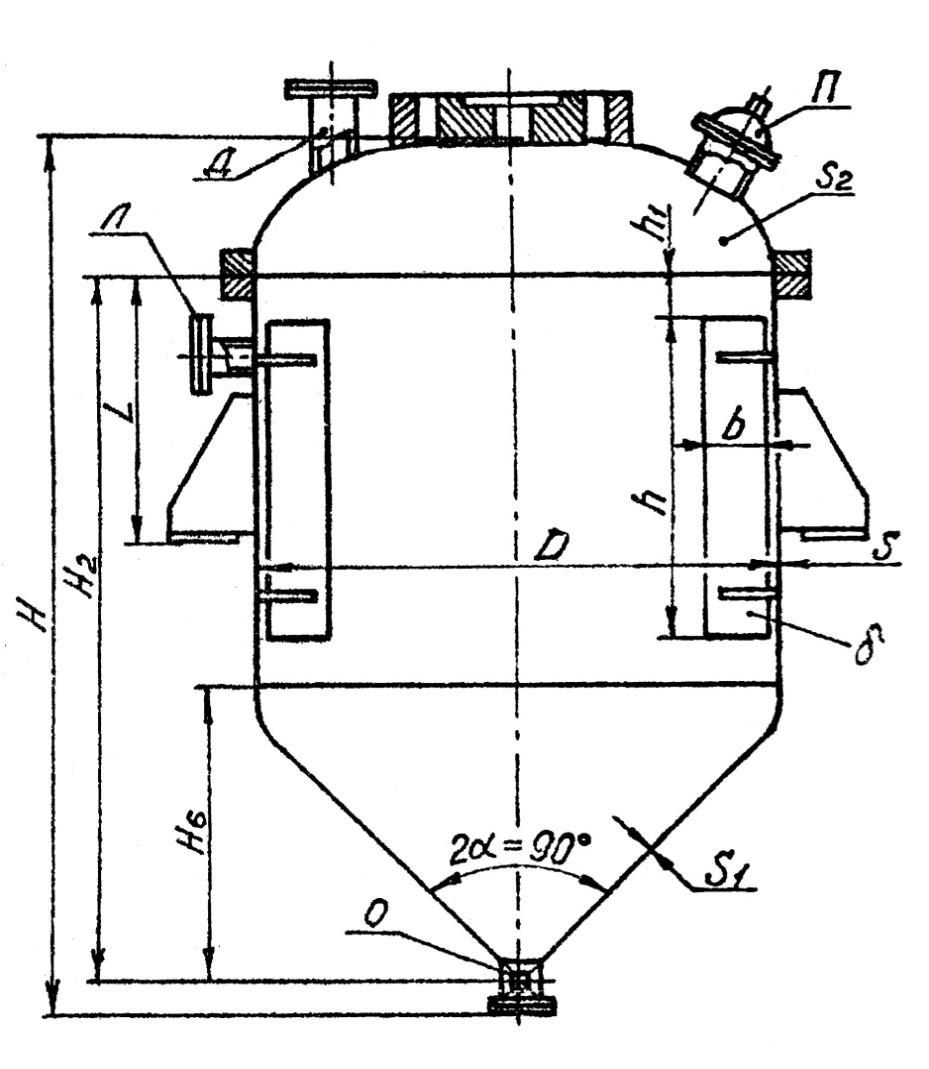

Ном. объем, м³	Размеры, мм									Рис. 2.11. Корпус типа 30
Ном. объем, м³	D	H	H₂	L	h	h₁	b	δ	H₆
3,2	1600	2360	1935	540	925	50	160	8	936
4,0	1600	2780	2335	650	1325		160		945
5,0	1800	2750	2250		1125		180		1048
6,3	1800	3340	2850		1700		180		1058
8,0	2000	3500	2960	800	1700		200		1160
10,0	2200	3670	3080	800	1700		220		1272
12,5	2400	4035	3395	900	1850	100	240		1334
16,0	2400	4335	3095	900	2150		240		1354
20,0	2600	4795	4105	1050	2450		260		1506
25,0	2800	5150	4420	1050	2650		280		1618

«
