Собственные частоты колебаний являются обобщенными приведенными параметрами динамической расчетной схемы. Определение собственных частот колебаний – важная задача. Изделия при эксплуатации испытывают воздействие различных вынуждающих сил, переменных во времени, не зависящих от состояния системы и поддерживающих ее колебания. При совпадении или относительной близости собственных частот колебаний и частот вынуждающих сил появляются резонансные эффекты.

Рассмотрим линейные динамические расчетные схемы с одной степенью свободы.

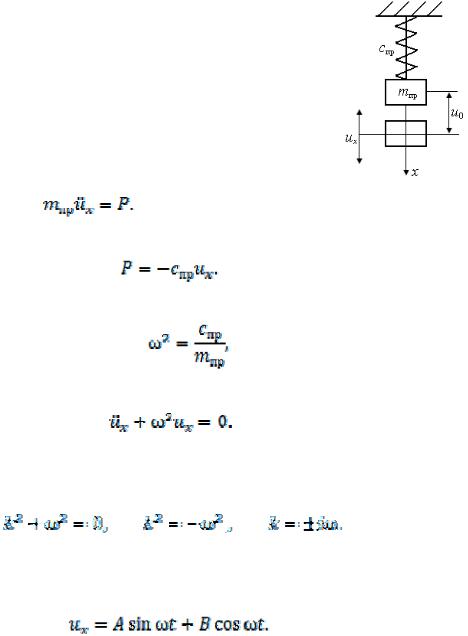

Допустим, система, представленная на рис. 4.8, выведена из состояния статического равновесия. Инерционный элемент с приведенной массойперемещен на

.

Внешние возбуждающие силы отсутствуют. Соста-



вим уравнение движения, пользуясь вторым законом ди-



намики:

Рис. 4.8



Равнодействующая внешних сил равна восстанавливающей силе:

Введя обозначение

получим

Составим характеристическое уравнение по методу Эйлера . Получим

Для дальнейшего анализа показательные функции и удобно представить тригонометрическими:

26

Постоянные интегрирования определяют из начальных условий. При перемещение скорость , следовательно,

Выражение свободного движения возбужденной системы носит гармонический характер:

Введенную ранее величину (число колебаний за время ) называют

угловой собственной частотой колебаний, рад·с – 1:

Кроме угловой определяют линейную собственную частоту колебаний , Гц:

При расчете низшей частоты собственных колебаний корпуса изолятора приведем схему корпуса с распределенной массой (рис. 4.9, а) к схеме с одной степенью свободы (рис. 4.9, б). Она состоит из безынерционного участка длиной l с приведенной изгибной жесткостью и сосредоточенной

приведенной массы.

Массу последнего участка представим как сосредоточенную массу , приложенную в центре масс последнего участка. Массы всех остальных

участков – распределенные массы

.

Тогда приведенная масса



где.

Коэффициент жесткости для участка с жесткой заделкой с одной сторо-

ны

27

а

б

Рис. 4.9

Для схемы на рис. 4.9, а все участки являются последовательными, следовательно, приведенная жесткость

Коэффициент жесткости для схемы на рис. 4.9, б:

Тогда

Список литературы

1.Бегун П. И., Кормилицын О. П. Прикладная механика. – СПб.: Политехника, 1995.

2.Феодосьев В. И. Сопротивление материалов. – М.: Изд-во МГТУ им. Н. Э. Баумана, 2007.

28

ПРИЛОЖЕНИЕ

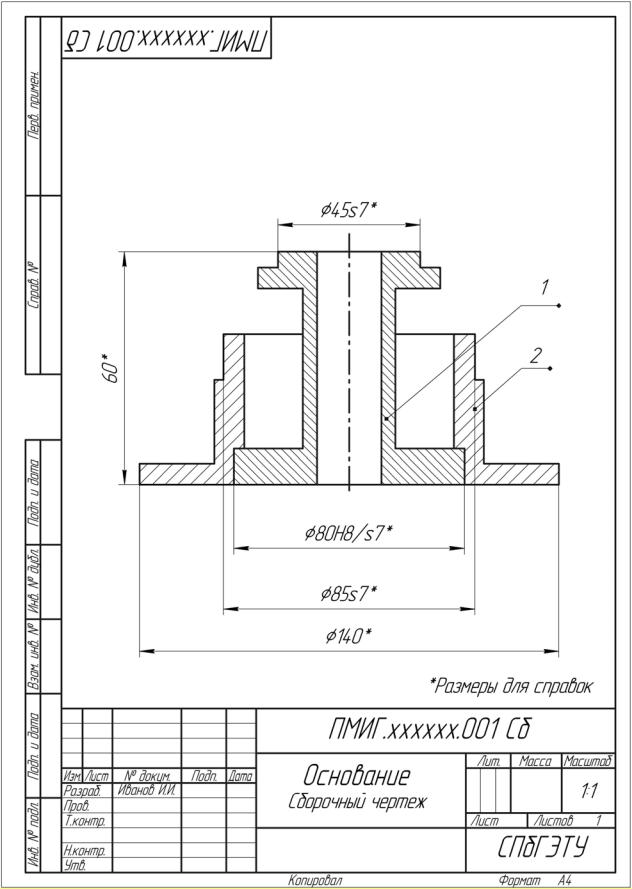

Рис. П. 1

29

Рис. П. 2

30
