Блок для наблюдения и измерения мгновенных значений величин, выбранных в поле Measurement соответствующих блоков (Multimeter).
Блок для измерения амплитудного значения первой гармоники тока и фазы в цепи питания (Display 1), средних значений тока и напряжения на нагрузке и среднего тока в диоде выпрямителя (Display 2).
Все перечисленные блоки (кроме двух первых: трехфазного источника питания и трехфазного диодного моста) и их параметры были рассмотрены в лабораторной работе № 1.

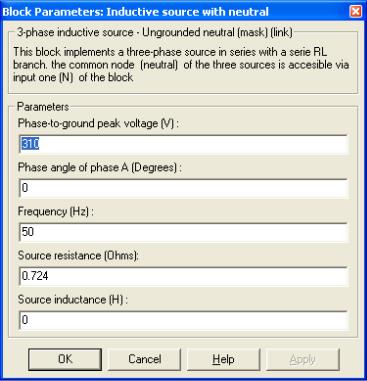

В данной работе в качестве источника используется источник трехфазного синусоидального напряжения (Inductive Source with neutral). Окно настройки его параметров показано на рис. 2.5. В полях настройки задается амплитуда напряжения (Phase-to-ground peak voltage (V)) в вольтах, начальная фаза напряжения (Phase angle of phase A (Degrees)) в градусах, частота напряжения (Frequency, Hz) в герцах, внутренние параметры источника (сопротивление в Омах и индуктивность в Генри).

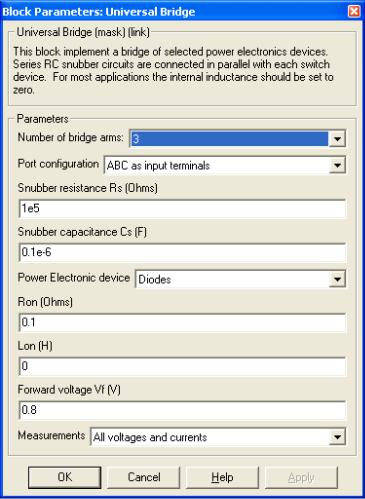

Окно настройки параметров выпрямителя показано на рис. 2.6, в его полях задано количество ветвей моста (Number of bridge arms), конфигурация входных и выходных портов (Port configuration), параметры цепей переключения диодов (Snubber resistance, Snubber capacitance), тип полупроводниковых приборов в универсальном мосте (Power Electronic device); динамическое сопротивление (Ron, Ohms), индуктивность (Lon, H) и начальное напряжение (Forward voltage, V) на диоде в открытом состоянии
В поле Measurement, как и в лабораторной работе №1, выбираются величины, измеряемые блоком Multimeter. Основная частота выходного
Рис.2.5. Окно настройки параметров источника питания
16
Рис.2.6. Окно настройки параметров выпрямителя
напряжения (тока) для блоков Fourier I0, Fourier U0 равна f = 300 Гц, так как измерения производятся на выходе трехфазного мостового выпрямителя.
Указания к выполнению работы
1.Ознакомиться с виртуальной установкой для исследования трехфазного мостового неуправляемого выпрямителя с нулевым диодом при работе его на активно-индуктивную нагрузку.
2.Задать исходные значения параметров: нач 0 , fист 50 Гц.
|
|
|
|
|
|
|
|
|
|
|
Таблица 2.1 |
||
№бригады |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|
11 |
12 |
U2Фmax , В |
310 |
324 |
505 |
535 |
560 |
310 |
324 |
505 |
535 |
560 |
|
310 |
324 |
LНнач , Гн |
0,04 |
0,045 |
0,05 |
0,055 |
0,06 |
0,065 |
0,07 |
0,075 |
0,085 |
0,09 |
|
0,095 |
0,1 |
3.Установить параметры моделирования, задаваемые на вкладке Simulation Parameters/Solver, как показано в лабораторной работе №1.
4.Составить таблицу (Табл.2.2) заданий для моделирования, для чего
17
изменить активное сопротивление нагрузки RH |
от заданного значения до 120 |
|||||||||||||||||||||||||||||||||
Ом с приращением RH = 20 Ом и пересчитать значение индуктивности, |
||||||||||||||||||||||||||||||||||
согласно условию |
X H |
(10 30)RH . |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Таблица 2.2 |
|||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||
|
RH , Ом |
|
|
|
|
10 |
|
|
|
|
30 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
90 |
|
|
||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||
|
LH , Гн |
|
|
|
|
LНнач |
|
|
|
|
|
5 LНнач |
|
|
|
10 LНнач |
|
|
20 LНнач |
|
|
|
30 LНнач |
|
||||||||||
5. Произвести моделирование для всех приведенных в таблице 1 режимов. |
|
|||||||||||||||||||||||||||||||||
Результаты моделирования занести в таблицу 2.3. |
|
|
|
|
|
|
|
|
|
|
||||||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Таблица 2.3 |
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||
Р |
|
|
Данные |
|
|
|
|
|
|
|
|
|
Измерения |
|
|
|
|
|
|
|
Вычисления |
|||||||||||||
е |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ж |
U |
1max |
f |
1 |
|
L |
H |
R |
H |
I |
H |
|
U |
H |
I |
1(1)max |
|
1 |
|
U |
VD max |
I |
VD max |
|
S |
1(1) |
|
P |
|
P |
||||
и |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1(1) |
|
H |
||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
м |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ы |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
В |
Гц |
Гн |
Ом |
|
А |
|
В |
|
А |
|
град |
|
|
В |
|
А |
|
ВА |
|
Вт |
|
Вт |
||||||||||||
|
|
|
|
|
|
|
|
|
|
|
||||||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
n |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Амплитуда |
первой |
|
гармоники |
тока в |
источнике |
питания |
I1(1) max |
и |
||||||||||||||||||||||||
начальная фаза этого тока 1 определяются по показаниям Display 1. Ток и
напряжение на нагрузке, а также средний ток в диоде определяются по показаниям Display 2. Мгновенные значения этих величин можно наблюдать на экране осциллоскопа. По завершении каждого режима моделирования появляется графическое окно блока Multimeter с кривыми мгновенных значений напряжения и тока диода. Максимальные значения этих величин табл. 2.3 определяются из графического окна блока Multimeter.
По результатам табл. 2.3 строятся: |
|
|
|
- внешняя характеристика выпрямителя U H |
f (IH ) ; |
|
|
- энергетические характеристики выпрямителя: |
|
||
I1(1) max f (IH ) ; |
IVD max f (IH ) ; I1(1) max f (IH ) ; |
S1(1) f (PH max ) ; |
P1(1) f (PH max ) . |
6. Исследование трехфазного мостового выпрямителя при работе на активноиндуктивную нагрузку с учетом коммутации проводится на той же виртуальной установке (рис. 2.4.). При выполнении этого пункта в окне параметров источника в поле Source Inductance нужно задать величину индуктивности порядка 0.01-0.1 Гн. Порядок выполнения работы аналогичен рассмотренному выше. При проведении работы заполняется таблица 2.4, аналогичная табл. 2.3. По результатам этого исследования также необходимо
18
построить внешнюю и энергетическую характеристики выпрямителя ( как и в п.5).
Расчетная часть
Вычислить значения полной и активной мощности, потребляемой выпрямителем от источника питания по первой гармонике и значение мощности в нагрузке по выражениям:
(ВА), P1(1) S1(1) cos 1 , PH U H I H .
Содержание отчета
1.Схемы установки (электрическая и виртуальная).
2.Вывод теоретической зависимости для определения среднего значения выпрямленного напряжения
3.Расчет основных характеристик выпрямителя (табл.2.3; 2.4).
4.Внешняя характеристика выпрямителя без учета коммутации и при учете коммутации (на одном графике).
5. |
. Энергетические характеристики выпрямителя без учета коммутации и |
|
|
при учете коммутации (на одном графике): |
|
|
I1(1) max f (IH ) ; |
IVD max f (IH ) ; I1(1) max f (IH ) . |
6. |
Энергетические характеристики S1(1) f (PH max ) ; P1(1) f (PH max ) . |
|
7.Осциллограммы мгновенных напряжений и токов.
8.Сравнение полученных результатов с теоретическими зависимостями.
9.Выводы по работе.
Контрольные вопросы
1.Какими основными параметрами характеризуется трехфазный выпрямитель.
2.Какова длительность проводящего состояния диода.
3.Какими показателями характеризуется выпрямленное напряжение.
4.Какое назначение имеет нулевой диод.
5.От каких факторов зависят энергетические характеристики выпрямителя.
6.Чем отличаются однофазный и трехфазный неуправляемые выпрямители.
Литература
19
1.Воскобович В.Ю., Королева Т.Н., Павлова В.А. Электроэнергетические установки и силовая электроника транспортных средств. Учебник. Л.:
Элмор, 2000.
2.Герман-Галкин С.Г. Силовая электроника. Лабораторные работы на ПК. СПб.:Корона принт, 2002
3.Лазарев Ю. Моделирование процессов и систем в MATLAB. Учебный курс. СПб.: Питер, 2005
Лабораторная работа 3.
Исследование однофазного мостового управляемого выпрямителя при работе на активно-индуктивную нагрузку
с противо-ЭДС.
Цель работы:
Исследование однофазного мостового управляемого выпрямителя при работе на активно-индуктивную нагрузку с противо-ЭДС с нулевым диодом.
Общие сведения:
Предлагаемая лабораторная работа позволяет исследовать работу однофазного мостового управляемого выпрямителя при различных углах управления. Принципиальная схема исследуемой схемы представлена на рисунке 3.1.
При E0 0 и xH ( xH 7 10RH ) ток в цепи нагрузки идеально сглажен.
Токи вентилей имеют прямоугольную форму, при этом прямоугольники токов сдвинуты относительно выпрямленного напряжения на угол
. Сдвиг
20
