В данной лабораторной работе исследуется однофазный трансформатор с двумя вторичными обмотками
Окно настройки параметров выпрямителя показано на рис. 1.6.

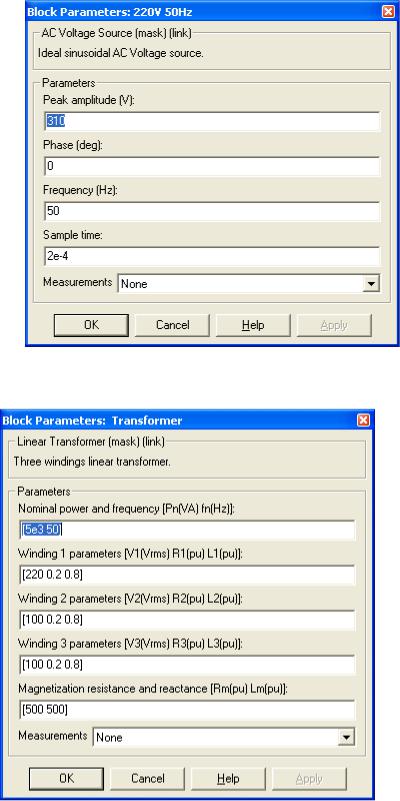

Рис. 1.4. Окно настройки параметров источника питания
Рис.1.5. Окно настройки параметров трансформатора
6
Вполях настройки окна параметров диодного моста задано количество ветвей моста (Number of bridge arms), конфигурация входных и выходных портов (Port configuration), параметры демпфирующих цепей (Snubber resistance, Snubber capacitance), тип полупроводниковых приборов в универсальном мосте (Power Electronic device), динамическое сопротивление диодов в открытом состоянии (Ron, Ohms) в Омах, индуктивность диода в открытом состоянии (Lon, H) в генри, пороговое напряжение на диоде в открытом состоянии (Forward voltage, Vf (V))в вольтах.
Вполе Measurement выбираются величины, которые измеряются блоком Multimeter.

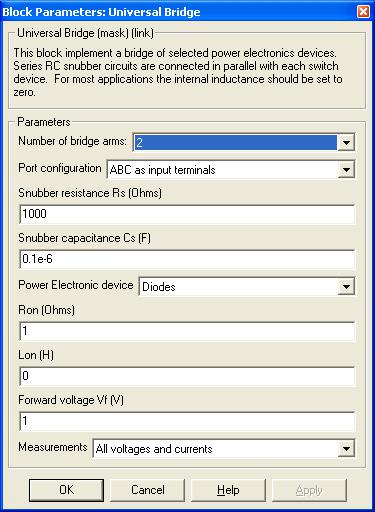

Рис. 1.6. Окно настройки параметров диодного выпрямителя
Окно настройки параметров нагрузки показано на рис. 1.7. Для реализации активно-индуктивной нагрузки в последовательной R- L-C цепи в двух первых полях (Resistance R, Ohms, Inductance L, H) устанавливается значение активного сопротивления в Омах, индуктивности в генри, в третьем поле (Capacitance C, F) устанавливается бесконечность (inf).
7

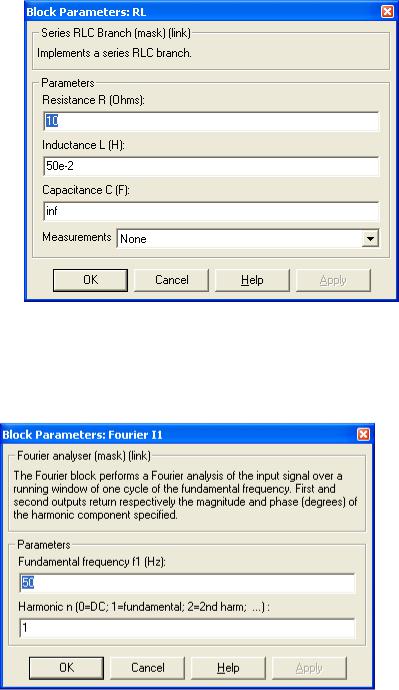

Рис.1.7 Окно настройки параметров нагрузки
В окне настройки параметров блока Fourier I1(рис. 1.8) устанавливается частота, равная частоте питающего напряжения, и номер первой гармоники.
Рис.1.8 Окно настройки блока Fourier 1
Блоки Fourier I0, Fourier U0 измеряют постоянные составляющие выходного тока и напряжения. Основная частота выходного напряжения (тока) в мостовом однофазном выпрямлении равна удвоенной частоте источника (f = 100 Гц). В поле (Harmonic n) задается номер гармоники. При измерении постоянной составляющей устанавливается п = 0.
Окно приборов Display для измерения значений исследуемых процессов показано на рис.1.9. В первом поле задается формат представления измеряемых значений. Второе поле (Decimation) определяет периодичность вывода измеряемых значений в окне Display. Параметр Sample time задает
8
дискретность вывода измеряемых значений. При моделировании аналоговых систем его можно установить равным нулю.

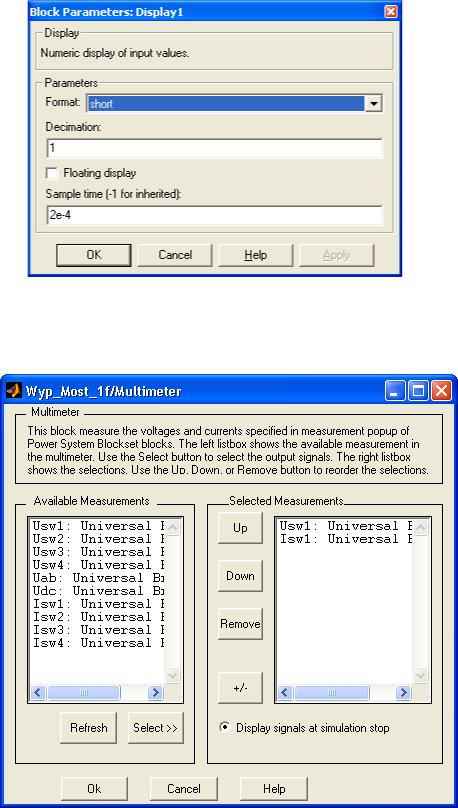

Рис.1.9 Окно настройки блока Display
Окно настройки блока Multimeter показано на рис. 1.10. В левом поле (Available) высвечиваются все напряжения и токи универсального моста,
Рис.1.10. Окно настройки блока Multimeter
9
так как они заданы в окне настройки блока рис. 1.6. В правом поле (Selected) отражены те переменные, которые измеряет блок (эти значения перенесены из левого поля в правое кнопкой Select). Переменные правого поля можно измерить на выходе блока внешними приборами. При включенном флажке
Display signals at simulation stop мгновенные значения этих величин отражаются в графическом окне блока по окончанию очередного моделирования.
Указания к выполнению работы
1.Ознакомиться с виртуальной установкой для исследования однофазного мостового выпрямителя при работе его на активно-индуктивную нагрузку.
2.Задать исходные значения параметров: нач 0 , fист 50 Гц;
|
|
|
|
|
|
|
|
|
|
Таблица 1.1 |
|
||
№бригад |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
|
12 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
U2Фmax |
310 |
324 |
505 |
535 |
560 |
310 |
324 |
505 |
535 |
560 |
310 |
|
324 |
LНнач |
0,04 |
0,045 |
0,05 |
0,05 |
0,06 |
0,06 |
0,07 |
0,075 |
0,08 |
0,09 |
0,09 |
|
0,1 |
3. Установить параметры моделирования, задаваемые в окне настройки параметров моделирования (рис 1.11):

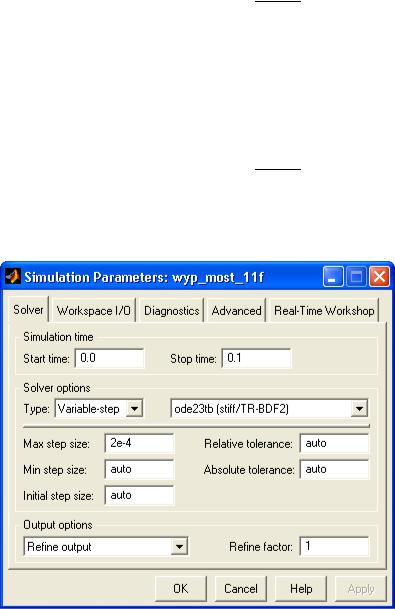

Рис.1.11 Окно настройки параметров моделирования
