на втором этапе выполняют очистку вновь досыпанного балласта и части существующего (площадь S2) (рис. 21, б);

на третьем этапе в следующей последовательности выполняют

(рис. 21, в):

–уширение (S3) земляного полотна (в случае недостаточной ширины существующей основной площадки земляного полотна), рассчитываемое по поперечным профилям земляного полотна;

–досыпку обочины (площадь S4), рассчитываемую по поперечным профилям земляного полотна;

–досыпку балластной призмы (площадь S5) для доведения плеча балластной призмы до типового очертания;

–в результате очертание поперечного профиля примет вид, показанный на рис. 21, г.

Объем щебня, необходимый для обеспечения нормативного геометрического размера балластной призмы, складывается из объема щебня на подъемку пути и объема, необходимого на замещение отсева. В соответствии с рассматриваемой технологией работы машины РМ-80, в первую очередь выполняются срезка части балластной призмы и подъемка пути на проектный уровень. При этом в объем очищаемого балласта входит часть нового щебня и часть существующей призмы.

Объем щебня на подъемку пути, м3:

где Vпод – объем щебня, необходимого для подъемки, досыпается до работы машины РМ-80, м3;

Sпод – площадь щебня, необходимого для подъемки, досыпается до работы машины РМ-80, м2; определяется по площади геометрических фигур, в соответствии со схемой.

Объем обработанного машиной щебня равен объему, рассмотренному в § 5.6, и составляет Vощ = 2233 м3. Таким образом, существующая балластная призма составляет, м3:

Из приведенной выше схемы видно, что площадь обрабатываемой части существующей балластной призмы рассчитывается как площадь трех геометрических фигур и зависит от величины подъемки.

Объем отсева составит, м3:

60

Необходимый на подъемку пути, замещение отсева и доведение балластной призмы до типового очертания объем чистого щебня, м3, составит:

5.8. Расчет объема щебня при понижении уровня подошвы шпалы (подрезке)

Подрезка или понижение уровня подошвы шпалы осуществляется машиной РМ-80 на полную глубину за один или два прохода. Рекомендуемая величина подрезки – не более 0,3 м.

По принятой технологии работ в первую очередь осуществляется подготовка балластной призмы со срезкой лишнего балласта. Рабочие органы машины могут наращиваться и ширина рабочей зоны увеличивается. Часть существующей балластной призмы и обочина срезаются машиной СЗП или бульдозером. Этот объем очистке не подлежит.

В балластную призму после очистки возвращается очищенный балласт и объем чистого щебня, необходимого на замещение отсева и доведение балластной призмы до типового очертания. Схема расчета площадей при выполнении подрезки приведена на рис. 22.

На рис. 22 последовательно показана технология очистки балластного слоя в случае понижения уровня подошвы шпалы.

Технология заключается в следующем:

а) на первом этапе выполняется срезка существующей балластной призмы с приведением плеча балласта до 0,25 м (S2) и обочины земляного полотна (S1) до проектного уровня (рис. 22, а);

б) на втором этапе осуществляется очистка оставшегося после срезки существующего балластного слоя (S4), срезка оставшейся части основной площадки земляного полотка (S5), после чего срезается площадь S3 (вырезанный грунт вывозится (рис. 22, б));

г) на третьем этапе (рис. 22, в) в балластную призму возвращается очищенный щебень, при необходимости добавляется новый, балластная призма доводится до типового очертания (S7); в результате срезки происходит уменьшение балластной призмы на площадь S6.

Площади S1 и S3 не попадают в зону действия рабочих органов машины РМ-80 и в расчете обрабатываемого объема не учитываются. Таким образом, при Нпшпр < Нпшс объем части существующей балластной призмы, подготовленной к очистке, м3:

где Sподр – площадь балластной призмы, подготовленной к работе машины РМ-80, м2; определяется как сумма площадей нескольких геометрических фигур в зависимости от величины подрезки.

61

а)

б)

в)

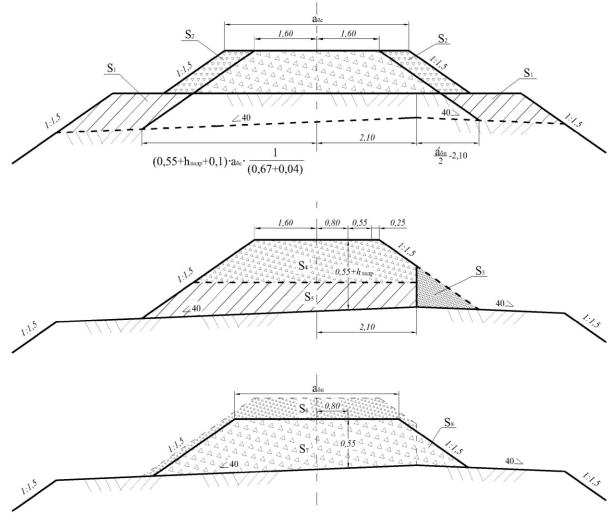

Рис. 22. Схема расчета площадей при понижении уровня подошвы шпалы

Объем отсева, м3, составит:

Объем, возвращаемый в путь после очистки, м3:

Требуемый на замещение отсева и доведение балластной призмы до типового очертания объем чистого щебня, м3, составит:

62

5.9. Подсчет объемов щебня при реконструкции участка

Подсчет объемов щебня осуществляется по данным проектного профиля для каждого пикета и плюса, которые заносятся в столбец 1 табл. 16 с интервалом в одну строку. В столбец 2, напротив свободной строки, заносится расстояние между точками.

Величина подъемки или подрезки из продольного профиля записывается в столбце 3 напротив значений «ПК + М». В следующий столбец, в те строки, где указаны расстояния между точками, заносятся средние величины подъемки или подрезки.

Встолбцах 5 и 6, в тех же строках, где обозначены средние подъемки, записываются проектная эпюра шпал на 100 м и объем шпал в балласте. Для курсового проекта принимаем среднесетевую норму количества шпал на 100 м – 187,2 шп./ПК. В дипломном проекте эта величина рассчи-

тывается. Объем железобетонной шпалы, находящейся в щебне, составляет 0,087 м3. Для данной эпюры при стандартных железобетонных шпалах объем шпал в балласте на 100 м составляет 16,3 м3. В дипломном проекте, при необходимости укладки деревянных шпал или другого подрельсового основания, этот объем должен быть рассчитан.

Объем обработанного машиной щебня при глубокой очистке записывается в столбцах 7, 8 и 9. В столбец 7 заносится расчетное значение площади обработанного щебня в зависимости от среднего значения подъѐмки или подрезки. В столбце 8 указывается объем, т. е. площадь, умноженная на расстояние между точками. В столбец 9 заносится значение объема обработанного щебня без учета объема шпал.

Встолбцы 10, 11 и 12 заносится величина объема отсева от очистки щебня, объем которого необходимо утилизировать. Загрязненность щебня (процент загрязнителя от общего объема) в курсовом проекте приводится в указанной таблице по заданию преподавателя, в дипломном проекте ее значение принимается на основе фактических исходных данных. В столбце 11 рассчитывается среднее значение загрязненности и для него в столбце 12 определяется объем отсева (значение из столбца 9 умножаем на среднее значение загрязненности).

Определенная потребность в новом щебне, добавляемом при очистке машинами, указывается в столбцах 13, 14 и 15 таблицы. Расчетная площадь, в

зависимости от значения средней подъемки или подрезки, записывается в столбец 13, значения в столбце 14 «объем, м3» являются произведением значений столбца 13 на расстояние из столбца 2. В последний столбец выписывается значение объема чистого щебня без учета объема шпал, находящихся в балласте.

Объем нового щебня при подъемке более 30 см и подрезке более 30 см принимается равным среднесетевой норме для типового поперечного профи-

ля балластной призмы. В курсовом проекте принимаем этот объем равным

2609 м3.

63

Примечание. Объем нового щебня при подъемке более 30 см и подрезке более 30 см принимается равным среднесетевой норме для типового поперечного профиля балластной призмы. В курсовом проекте принимаем этот объем равным 2609 м3.
