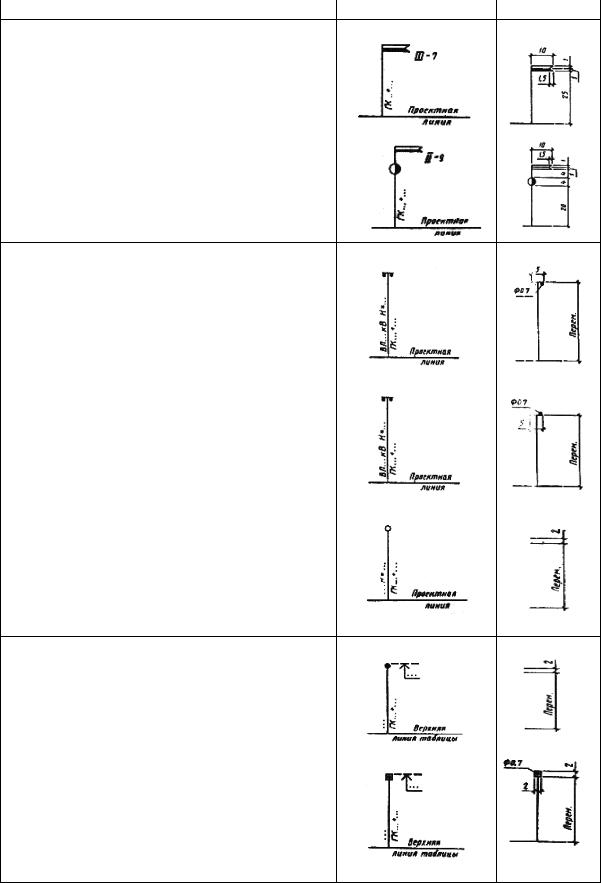

Продолжение табл. ПА1 |
1 |
2 |
3 |
4 Переезд а) неохраняемый
б) охраняемый
5 Пересечение инженерных сетей надземных на высоких опорах** а) линий электропередачи
б) линий связи и сигнализации
в) трубопроводов различного назначения
6 Пересечение инженерных сетей подземных**
а) трубопроводов различного назначения
в) кабелей
75
|
|
|

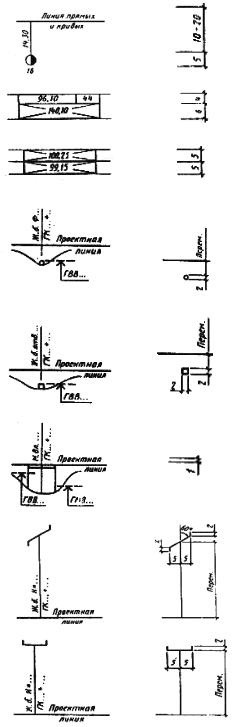

Окончание табл. ПА1 |
|
|
1 |
2 |
|
3 |
7 |
Указатель километров |
|
|
|
|
|
|
|
|
8 |
Пикеты неправильные: |
|
|
|
|
а) на новых линиях |
|
|
|
|
|
|
|
|
|
б) на вторых путях*** |
|
|
|
|
|
|
|
|
9 |
Труба водопропускная |
|
|
|
|
а) круглая |
|
|
|
|
б) прямоугольная |
|
|
|
|
|
|
|
|
10 |
Мост, путепровод, виадук и эстакада |
|
|
|
|
|
|
|
|
11 |
Путепровод над проектируемой дорогой |
|
|
|
|
|
|
|
|
12 |
Мост пешеходный |
|
|
|
|
|
|
|
|
*Направление лучей, образующих угол стрелки, должно соответствовать положению стрелочного перевода в плане (лево- и правостороннее), а вершина угла должна быть направлена в сторону остряков.
**Примечание к пунктам 7 и 8. Слева от выносной линии вместо точек указывают краткое наименование инженерной сети или ее обозначение, а также высоту опоры. Изображение дополняют отметкой уровня.
***Цифры на пересечении диагоналей обозначают расстояние между пикетами.
76

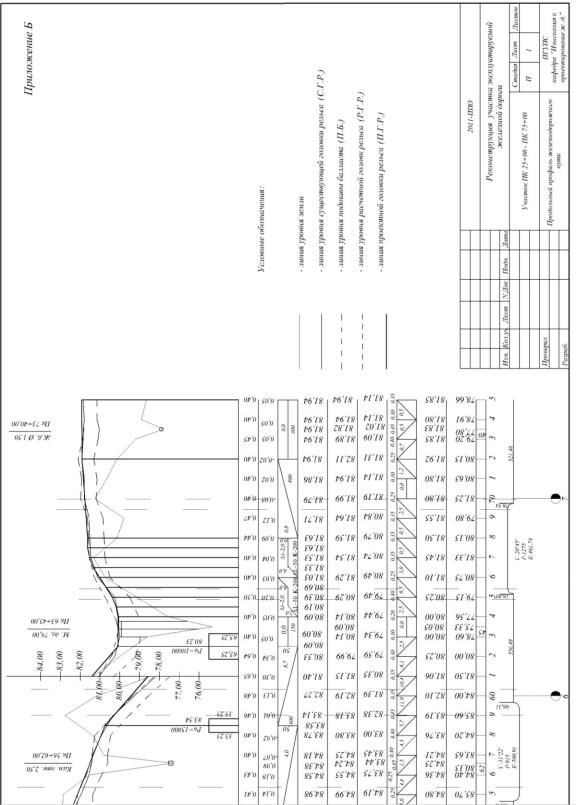

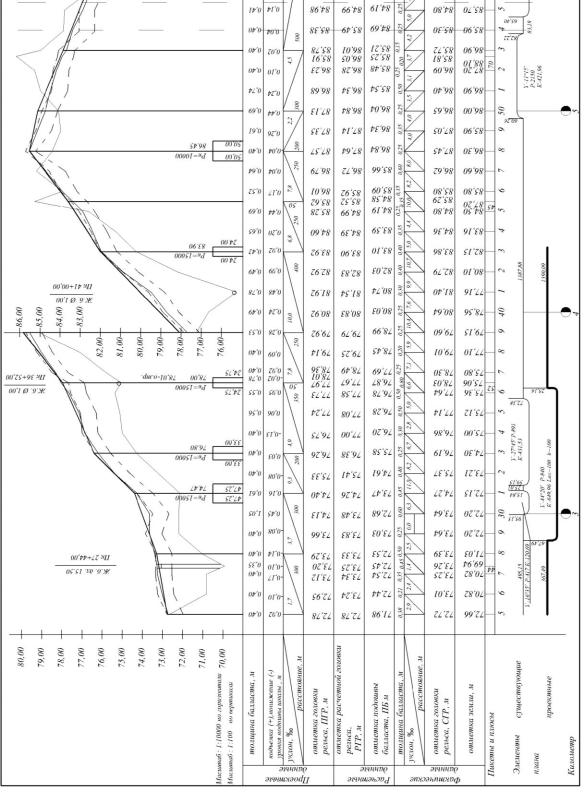

Приложение Б
77
78

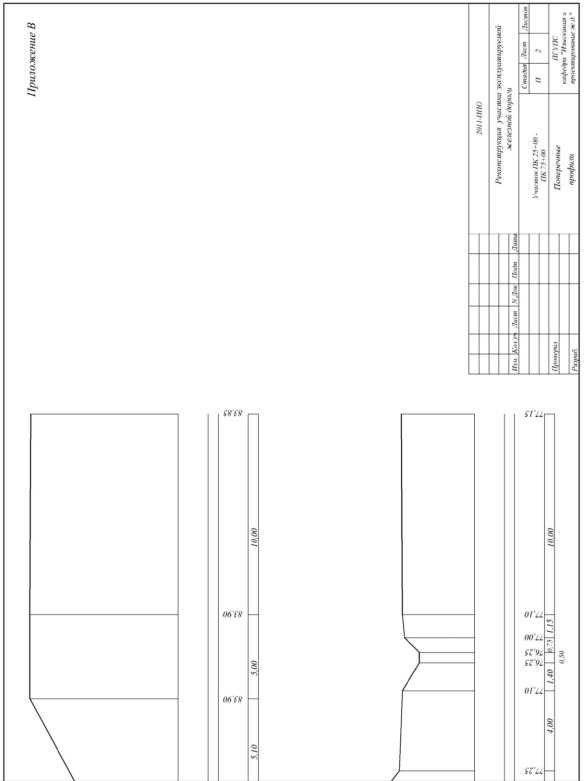

Приложение В
79
