Материал: Land Rover Discovery Sport 2019 года. Руководство по эксплуатации

ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ, УСТАНАВЛИВАЕМОЕ НА ШАРОВУЮ ОПОРУ ТЯГОВО-СЦЕПНОГО УСТРОЙСТВА

ОСТОРОЖНО!

Перед установкой на шаровую опору аксессуаров убедитесь, что они одобрены производителем автомобиля. Использование неподходящего оборудования может повлечь серьезное повреждение шаровой опоры и тягово-сцепного устройства.

Перед установкой аксессуаров на шаровую опору ознакомьтесь со следующими инструкциями:

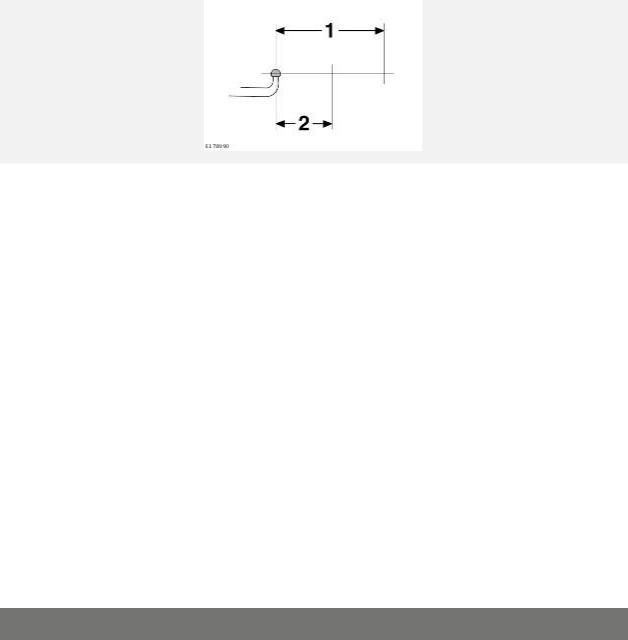

1.Устанавливаемый аксессуар не должен выступать более чем на 700 мм от шаровой опоры.

2.Центр тяжести установленного оборудования и комбинированная нагрузка должны находиться на расстоянии не более 390 мм от шаровой опоры. Максимальная масса на этом расстоянии не должна превышать 66,8 кг.

ПРИМЕЧАНИЯ

Силы, возникающие от нагрузки на сцепное устройство и дополнительного оборудования, установленного на шаровую опору, различаются по своей природе, поэтому к ним применяются различные предельные значения.

ТОЧКИ КРЕПЛЕНИЯ И РАЗМЕРЫ СЦЕПНОГО УСТРОЙСТВА

ПРИМЕЧАНИЯ

Следующая информация относится к буксировочному оборудованию, официально разрешенному к применению производителем автомобиля.

ПРИМЕЧАНИЯ

Приведенные на изображении размеры указаны в миллиметрах.

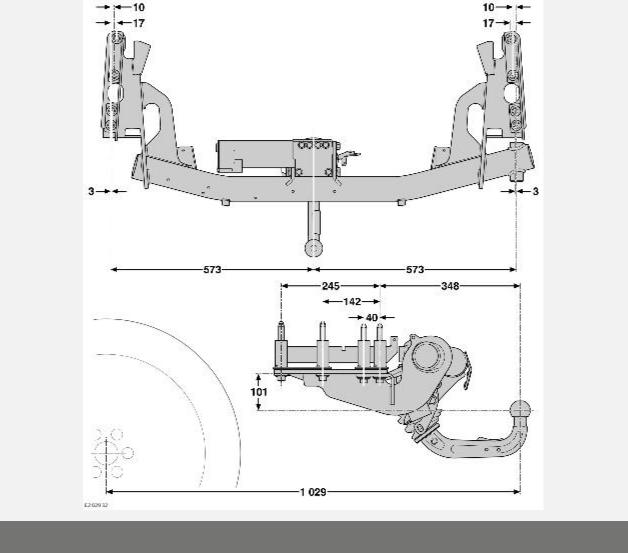

ВЫДВИЖНОЕ БУКСИРОВОЧНОЕ УСТРОЙСТВО (5- И 7-МЕСТНЫЕ АВТОМОБИЛИ БЕЗ ЗАПАСНОГО КОЛЕСА):

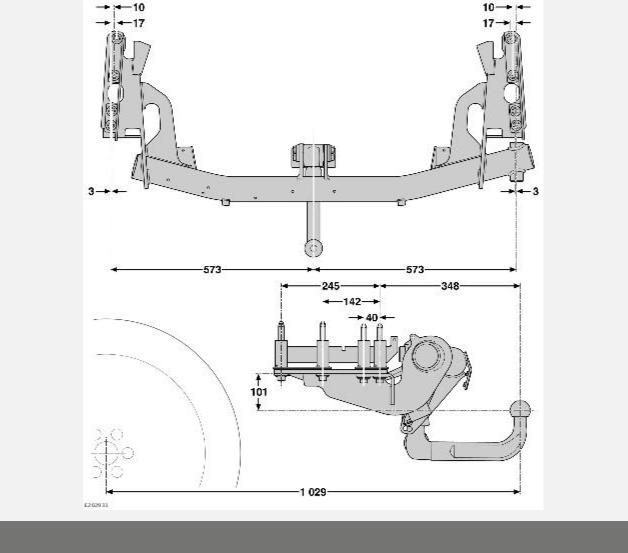

СЪЕМНОЕ БУКСИРОВОЧНОЕ УСТРОЙСТВО (5- И 7-МЕСТНЫЕ АВТОМОБИЛИ БЕЗ ЗАПАСНОГО КОЛЕСА):

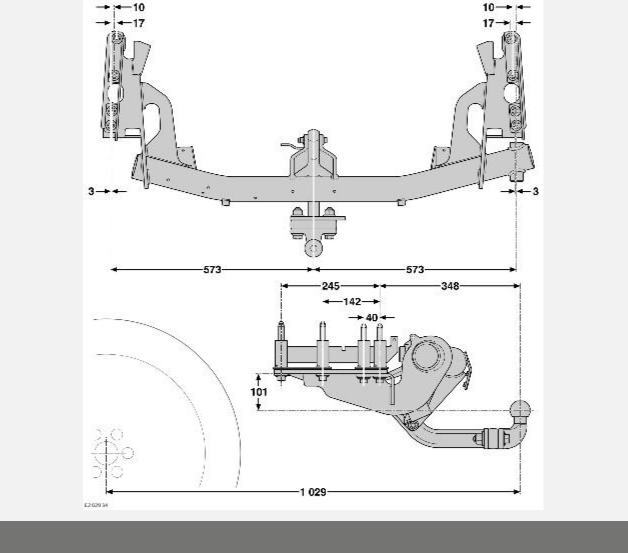

КРЕПЯЩЕЕСЯ БОЛТАМИ БУКСИРОВОЧНОЕ УСТРОЙСТВО (5- И 7-МЕСТНЫЕ АВТОМОБИЛИ БЕЗ ЗАПАСНОГО КОЛЕСА):

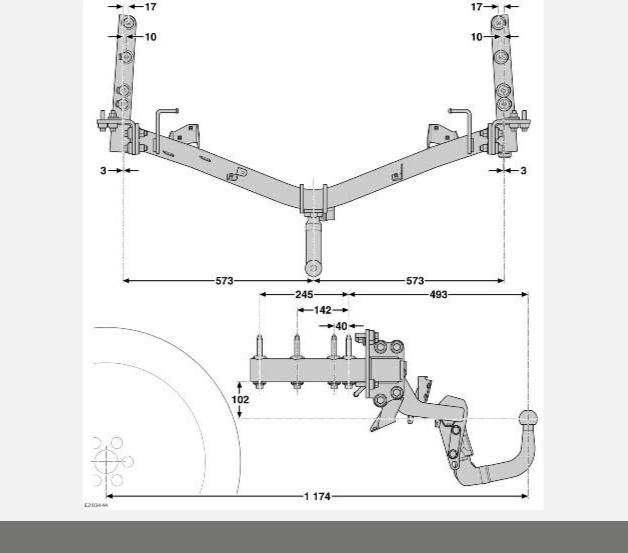

СЪЕМНОЕ БУКСИРОВОЧНОЕ УСТРОЙСТВО (7-МЕСТНЫЕ АВТОМОБИЛИ С ЗАПАСНЫМ КОЛЕСОМ):

КРЕПЯЩЕЕСЯ БОЛТАМИ БУКСИРОВОЧНОЕ УСТРОЙСТВО (7-МЕСТНЫЕ АВТОМОБИЛИ С ЗАПАСНЫМ КОЛЕСОМ):
