5.2.Экспериментальные исследования

Вработе используют вольтметр, осциллограф и ГС. Элементы схем смонтированы на плате, к которой подключают выход ГС и входы каналов I

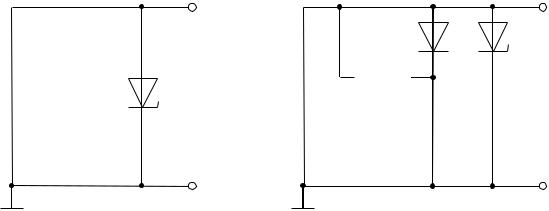

Рис. 5.5

Подключите к схеме ГС и осциллограф. Установите требуемые параметры напряжения питания. Переведите осциллограф в режим развертки внешним сигналом («X–Y»); переключатели режима работы входов осциллографа установите в положение «~» («AC»). Получите изображение ВАХ стабилитрона в пределах экрана осциллографа. Определите, какая ось ВАХ соответствует току, а какая – напряжению исследуемого стабилитрона.

Снимите осциллограмму ВАХ стабилитрона на кальку. Определите напряжение стабилизации Uст , используя масштабную сетку осциллографа.

Далее снимите ВАХ диода, включив его в схему на рис. 5.5, а вместо стабилитрона.

32

Вопрос 1. Почему снятые ВАХ элементов отличаются от истинных? Как определить масштаб тока ВАХ?

5.2.2. Снятие ВАХ ДП, составленного из нескольких элементов

Соберите схему, показанную на рис. 5.5, б, где R1 2 кОм, R2 1 кОм, R3 180 Ом, Rш 3 Ом. Снимите ВАХ сложного нелинейного ДП аналогично 5.2.1. На осциллограмме отметьте характерные точки изломов ВАХ и определите их значения по масштабной сетке.

Используя ВАХ нелинейных и линейных элементов, постройте расчетную результирующую ВАХ исследуемого нелинейного ДП.

Вопрос 2. Согласуется ли расчет с экспериментом?

5.2.3. Осциллографирование реакций цепи при синусоидальном напряжении

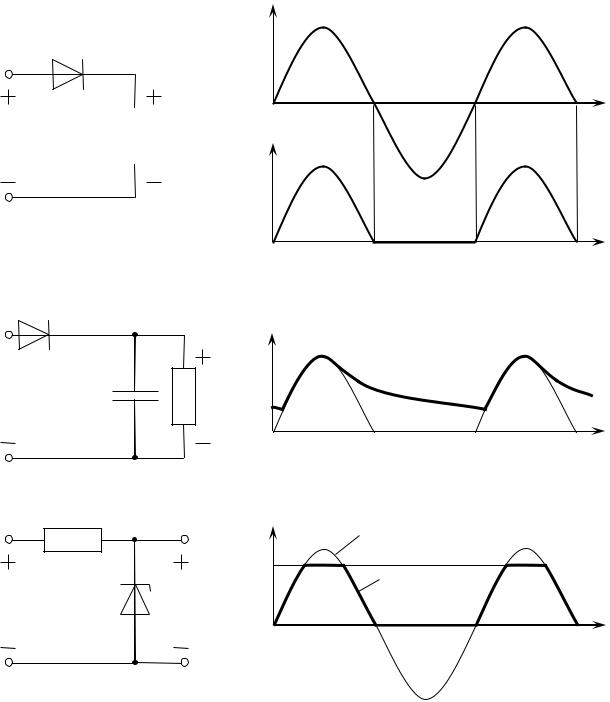

Соберите и подключите к ГС схему, показанную на рис. 5.4, в ( R1 2 кОм). С помощью переключателя режима работы входа выберите открытый вход используемого канала осциллографа (положение «» или «DC»). Включите временную развертку осциллографа и добейтесь устойчивого изображения двух периодов напряжения на экране осциллографа. Снимите осциллограмму мгновенного напряжения на стабилитроне, отметьте на ней максимальное значение амплитуды. Не изменяя масштаба по осям экрана осциллографа, снимите осциллограмму мгновенных значений напряжения на резисторе R1 (поменяв местами стабилитрон и резистор на схеме).

Затем соберите схему, изображенную на рис. 5.4, а, и снимите осциллограмму напряжения на резисторе R1 2 кОм.

Вопрос 3. Как проверить правильность осциллограмм?

5.2.4. Исследование характеристик выпрямителя с RC-фильтром

Аналогично 5.2.3 соберите схему, показанную на рис. 5.4, б, при R21 кОм, C = 1 мкФ, R1 2 кОм. Снимите осциллограмму напряжения на резисторе R1 вначале при f = 300 Гц, а затем при f = 3000 Гц. Подключите, соблюдая полярность, конденсатор большей емкости, снимите еще две осциллограммы при указанных частотах синусоидального напряжения. Перед снятием каждой осциллограммы определите амплитуду пульсирующего напряжения на выходе цепи, переключая для этого используемый канал осциллографа в режим «~» («AC»).

33

Вопросы: 4. Почему при изменении частоты амплитуда пульсаций изменилась? 5. В чем сходство и в чем различие реакций в цепях, показанных на рис. 5.4, а, б?

5.3.Требования к отчету

Отчет должен содержать цель работы, все разделы экспериментального исследования и заключение. По каждому разделу в отчет необходимо включить его название, схемы исследованных цепей, обработанные осциллограммы с объяснением их формы, а также ответы на все поставленные вопросы.

Работа № 6 ИССЛЕДОВАНИЕ УСТАНОВИВШЕГОСЯ СИНУСОИДАЛЬНОГО

РЕЖИМА В ПРОСТЫХ ЦЕПЯХ

Цель работы: практическое ознакомление с синусоидальными режимами в простых RL-, RC- и RLC-цепях.

6.1.Подготовка к работе

При анализе электрических цепей в установившемся синусоидальном режиме важно твердо усвоить амплитудные и фазовые соотношения между токами и напряжениями элементов цепи. Необходимо помнить, что ток в R-элементе совпадает по фазе с напряжением, ток в L-элементе отстает, а в C-элементе опережает напряжение на четверть периода (90°).

Следует учитывать, что комплексные сопротивления индуктивности и емкости есть функции частоты:

Функциями частоты являются, следовательно, и комплексные сопротивления RL-, RC- и RLC-цепей. Так, для RLC-цепи, изображенной на рис. 6.1, в, комплексное сопротивление

Реактивная составляющая этого сопротивления равна разности модулей индуктивного и емкостного сопротивлений и поэтому может принимать различные знаки: если она положительна, реакция цепи имеет индуктивный характер, если отрицательна – емкостный, если обращается в нуль (т. е.L 1 ( C) ), цепь будет находиться в состоянии резонанса.

34

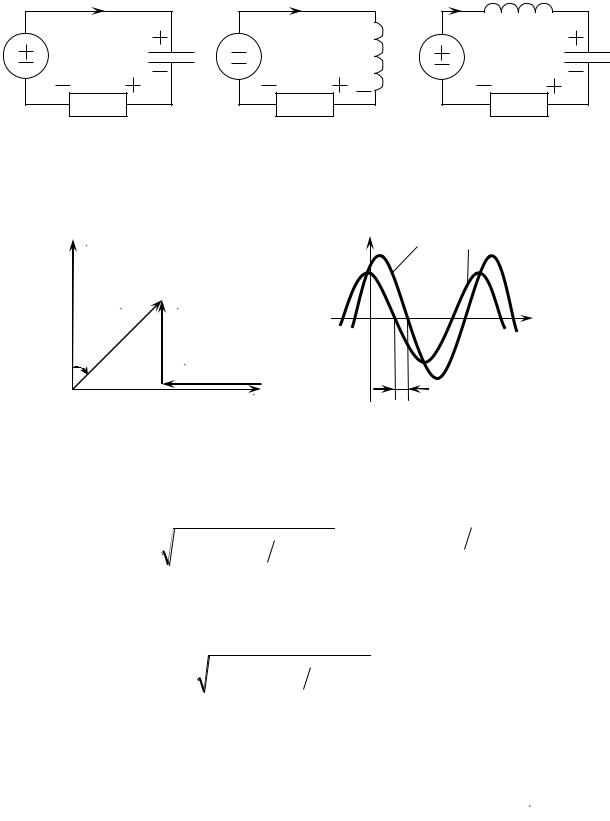

Рис. 6.1

так и определяемые ими по закону Ома действующее значение и начальная фаза тока

существенно зависят от соотношения значений индуктивного и емкостного сопротивлений.

Токи и напряжения цепи в установившемся синусоидальном режиме наглядно представляют с помощью ВД. Такая диаграмма для RLC-цепи приведена на рис. 6.2, а, где рассматривается случай 45 , т. е. ток I опережа-
