4.Медленно изменяя угол наклона плоскости, найдите такой угол, при котором брусок скачком сдвинется и начнет скользить по плоскости. Запишите значение этого угла наклона плоскости для случая дерево–дерево в графу α1 первой таблицы по форме табл. 4.1. Повторите опыт пять раз.

5.Повторите опыт (п. 3, 4), повернув брусок дюралюминиевой поверхностью вниз. Результаты измерений для случая дерево–дюралюминий занесите в графу α2 второй таблицы по форме табл. 4.1.

6.Выключите установку, нажав кнопку «Сеть», и уберите принадлежности к работе в контейнер для нее.

Задания по обработке результатов эксперимента

1.Докажите формулу полной погрешности в табл. 4.1.

2.Заполните две таблицы по форме табл. 4.1 и рассчитайте значения коэффициентов трения i i i i 1, 2 для N = 5 и P = 95 % для случаев

дерево–дерево и дерево–дюралюминий.

3.Сравните полученные в опыте значения коэффициентов трения покоя

стабличными и с результатами измерения коэффициента трения скольжения.

Контрольные вопросы

1.Что такое внешнее, внутреннее, сухое и вязкое трение?

2.Какова классификация видов сухого трения и какова его физическая природа?

3.Что такое трение покоя и как коэффициент трения покоя определяется

вданной работе?

Работа 5н. ОПРЕДЕЛЕНИЕ КОЭФФИЦИЕНТА ТРЕНИЯ СКОЛЬЖЕНИЯ

Цель работы: проверка выполнимости второго закона Ньютона и определение на его основе коэффициента трения скольжения при скатывании тела с наклонной плоскости.

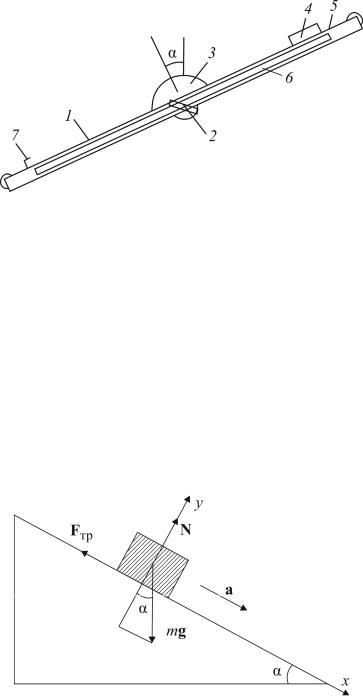

Приборы и принадлежности. Установка представляет собой наклонную плоскость 1, которую с помощью винта 2 можно устанавливать под разными углами к горизонту (рис. 5.1). Угол измеряется с помощью шкалы 3. На плоскость может быть помещен брусок 4 массой m. Брусок состоит из двух частей, изготовленных из разных материалов: дерево и дюралюми-

26

ний. Он закрепляется в верхней части наклонной плоскости с помощью электромагнита 5, управление которым осуществляется с помощью электронного секундомера СЭ-1 (при нажатии кнопки «Пуск» на СЭ-1 магнит отключается и включается секундомер, при нажатии кнопки «Стоп» магнит включается).

Рис. 5.1

Пройденное бруском расстояние измеряется линейкой 6, закрепленной вдоль плоскости. Время соскальзывания бруска измеряется автоматически с помощью датчика 7, выключающего секундомер в момент касания бруском финишной точки. Установка имеет два режима работы, регулируемых тумблером «плоскость»/«удар», находящимся в ее нижней части слева.

Исследуемые закономерности

При соскальзывании бруска с наклонной плоскости на него действуют несколько сил: сила тяжести mg, сила нормальной реакции опоры N и сила трения скольжения Fтр (рис. 5.2).

Рис. 5.2

Для описания движения тела вдоль наклонной плоскости с углом наклона выберем ось x параллельно плоскости, а ось y перпендикулярно к ней. Действующая на тело сила трения скольжения равна

27

Fтр N mg cos .

Тогда второй закон Ньютона в проекциях на ось x будет иметь вид: mg sin Fтр mg sin cos ma ,

где а – ускорение.

Отсюда коэффициент трения скольжения tg g cosa .

Величину ускорения a можно найти, измерив пройденный бруском путь S и соответствующее время t: a 2St2 . Тогда

Указания по подготовке к работе

Создайте таблицы (по форме табл. 5.1 и 5.2) для записи параметров установки и результатов наблюдений. Таблиц по форме 5.1 должно быть две: одна для определения коэффициента трения между поверхностями дерево– дерево, а другая – для случая дерево–дюралюминий.

Указания по проведению наблюдений

1.Включите установку, нажав кнопку «Сеть».

2.Переведите установку в режим «Плоскость», переключив тумблер в нижней части установки слева в положение от себя.

3.Включите секундомер СЭ-1 в режим 1.

4.Ослабив винт 2 (рис. 5.1), установите плоскость под углом 25° к горизонту, записав его в табл. 5.1. Электромагнит при этом должен находиться в верхней правой части плоскости. Закрепите плоскость в таком положении, зажав винт 2.

5.Поместите брусок (дерево–дюралюминий) на наклонную плоскость деревянной стороной вниз, прижмите торец бруска, на который наклеена металлическая пластина, к электромагниту. Убедитесь, что брусок удерживается в этом положении. В противном случае нажмите кнопку «Стоп».

6.Нажмите кнопку «Пуск» секундомера. При этом происходит одновременное отключение электромагнита и включение секундомера. Выключение секундомера происходит автоматически в момент удара бруска по финишному датчику. Запишите время соскальзывания бруска в табл. 5.1, а затем нажмите кнопку «Сброс».

7.Повторите опыт (п. 4–6) пять раз.

28

8.Повторите п. 4–7 для других углов .

9.Повторитеп. 4–8, повернувбрусокдюралюминиевойповерхностьювниз.

10.Выключите установку, нажав кнопку «Сеть», и уберите принадлежности к работе в контейнер для нее.

Задания по обработке результатов эксперимента

1.Выведите формулу полной погрешности в табл. 5.1.

2.Заполните две таблицы по форме табл. 5.1 и рассчитайте коэффициен-

ты трения для N 5 и P 95 % для каждого угла наклона

плоскости. Всего должно быть шесть значений коэффициентов трения (по три значения для каждой из двух таблиц). Сравните полученные в опыте значения коэффициентов трения с табличными. Зависит ли коэффициент трения скольжения от угла наклона плоскости?

Контрольные вопросы

1.Что такое внешнее, внутреннее, сухое и вязкое трение (см. описание исследуемых закономерностей в работе 4н)?

2.Какова классификация видов сухого трения, какова его физическая природа?

3.Что такое трение покоя, как коэффициент трения покоя можно определить экспериментально?

4.Что такое трение скольжения, как рассчитывается сила трения скольжения?

5.Выведите формулу для определения коэффициента трения скольжения в данной работе.

6.Спланируйте эксперимент по определению результирующей силы, действующей на тело массой m , соскальзывающее с наклонной плоскости длиной S при фиксированном угле ее наклона. Нужно ли в этом случае знать коэффициент трения между телом и плоскостью и угол ее наклона? Постройте таблицу обработки данных этого опыта выборочным методом или методом переноса погрешностей.

Работа 6н. ПРОВЕРКА ЗАКОНОВ ДИНАМИКИ ПОСТУПАТЕЛЬНОГО ДВИЖЕНИЯ

Цель работы: экспериментальная проверка справедливости основного закона динамики поступательного движения (второго закона Ньютона) путем сопоставления ускорений соскальзывания тела с наклонной плоскости, рассчитанных по кинематической и динамической формулам.
