хром, вольфрам, молибден, ванадий, ниобий. Содержание каждого из них, кроме хрома, не превышает 1%.

Для различных деталей энергетического машиностроения, работающих длительное время при температурах 600–650 º С применяют хромистые стали мартенситного и мартенсито-ферритного классов (12Х2НВФА, 15Х11МФ, 18Х12ВМБФР), содержащие от 5 до 13% Cr, 0,08–0,22% С и дополнительно легированные карбидообразующими элементами (Mo, W, Nb, V). Эти стали наряду с высокими значениями длительной прочности обладают высокой жаростойкостью. Повышенная жаропрочность достигается за счет упрочнения твердого раствора, образования карбидов и интерметаллидных фаз.

К жаропрочным относят стали на хромоникелевой и хромоникелевомарганцевой основах. Высокую жаропрочность этим сталям придает аустенитная структура за счет более высокого сопротивления деформации, высокой температуры рекристаллизации в сочетании с затрудненностью диффузии и относительной легкости получения наклепанного состояния. Устойчивой аустенитной структуры, упрочненной дисперсными выделениями различных фаз, добиваются, применяя комплексное легирование и специальную термообработку. Аустенитные стали обладают большей жаропрочностью, чем мартенситные, – их рабочие температуры достигают

750 ºС.

Условно жаропрочные стали аустенитного класса разделяются на:

∙не упрочняемые термообработкой (однофазные) аустенитные стали – низкоуглеродистые хромоникелевые стали, дополнительно легированные элементами, упрочняющими твердый (10Х18Н12Т, 08Х15Н24В4ТР);

∙стали, упрочняемые термической обработкой, благодаря выделению карбидных, карбонитридных и интерметаллидных фаз.

Стали первой группы (09Х14Н16Б, 09Х14Н18В2БР) применяют в закаленном состоянии и используются для изготовления трубопроводов силовых установок высокого давления.

Аустенитные жаропрочные стали с карбидным и интерметаллидным упрочнением подвергаются закалке с 1050–1200 º С в воде, масле или на воздухе и последующему старению при 600–850 º С. С увеличением легированности сталей применяют ступенчатое старение.

Ваустенитных сталях с карбидным упрочнением (40Х12Н8Г8МФБ, 45Х14Н14В2М) высокая жаропрочность достигается введением 0,3–0,5 %

Си карбидообразующих элементов (Mo, W, V). Структура стали – аусте-

нит и карбиды типа Ме23С6 и МеС. Стали используются для изготовления клапанов авиационных двигателей и двигателей газотурбинных установок. Для повышения жаростойкости стали подвергают алитированию.

Стали с интерметаллидным упрочнением (12Х18Н10Т, 10Х12Н22Т3МР, 10ХН35ВТЮ) содержат небольшое количество углерода

146

и дополнительно легированы титаном, алюминием, молибденом и бором. Титан и алюминий упрочняют структуру соединениями Ni3Ti, Ni3TiAl. Бор упрочняет границы зерен, молибден легирует твердый раствор, повышая энергию межатомной связи. Стали используют для изготовления камер сгорания, дисков и лопаток турбин.

Жаропрочные сплавы разделены по металлической основе на сплавы на основе никеля и кобальта. Никелевые сплавы имеют хорошие свойства при температурах в интервале 700–1100 º С. Их используют в газовых турбинах двигателей самолетов, кораблей, энергетических установок, для изготовления деталей ракетно-космической техники, в нефтехимическом оборудовании.

Структура этих сплавов состоит из γ-твердого раствора кобальта, хрома, вольфрама и молибдена в никеле, интерметаллидов типа Ni3(Al, Ti, Ta, Nb) (γ’-фаза), упрочняющих твердый раствор. Упрочнение жаропрочных сплавов при выделении γ’-фазы объясняется образованием антифазных границ, которые препятствуют прохождению дислокаций. Кроме того, относительно высокая пластичность γ’-фазы препятствует охрупчиванию сплава. Для упрочнения границ зерен γ-раствора сплавы легируют углеродом, бором и цирконием. Примеси серы, сурьмы, свинца, олова понижают жаропрочность сплавов и затрудняют их обработку давлением.

Термическая обработка сплавов на никелевой основе заключается в закалке и старении, условия для которого (температура, время) зависят от состава сплава и условий работы изделия, так как разупрочнение сплава не будет происходить, если рабочие температуры ниже температуры старения. Для некоторых сплавов производят двойную закалку и старение, что уменьшает проскальзывание по границам зерен и уменьшает чувствительность к концентраторам напряжений.

Применяемые жаропрочные никелевые сплавы подразделяются на деформируемые и литые. В деформируемых никелевых сплавах (ХН78Т, ХН77ТЮР, ХН70ВМТФКЮ, ХН62МВТЮ) количество упрочняющей γ’-фазы может доходить до 45%.

Жаропрочность литейных сплавов на 50–100 º С выше по сравнению с деформируемыми. Объясняется это тем, что при высоких температурах, заметно превышающих температуры старении и рекристаллизации, диффузионные процессы разупрочнения в деформированном сплаве протекают с большей скоростью, чем в литом. Наличие в литейных сплавах первичной дендритной структуры, не разрушенной деформированием, увеличивает сопротивление ползучести и разрушению. Благодаря большим возможностям для легирования количество упрочняющей γ’-фазы в этих сплавах достигает 55%. Наиболее распространенными среди литейных никелевых сплавов являются литейные сплавы ЖС3, ЖС6, ЖС6К, ЭП23.

147

Жаропрочные сплавы на основе кобальта имеют более низкие характеристики жаропрочности по сравнению со сплавами на основе никеля. Уровень жаропрочности кобальтовых сплавов связан с упрочнением твердого раствора при легировании и с выделением упрочняющих фаз.

Преимуществом сплавов на основе кобальта является их хорошая коррозионная стойкость при повышенных температурах. Они характеризуются высокой стабильностью структуры при длительных сроках службы под нагрузкой, что позволяет изготавливать из них неподвижные части длительного использования, работающие при малых напряжениях, но при температурах более высоких, чем у вращающихся деталей.

Кобальтовые сплавы характеризуются более высокой теплопроводностью и более низким термическим расширением, поэтому они подходят для изготовления крупных деталей (сопловые и рабочие лопатки мощных газовых турбин).

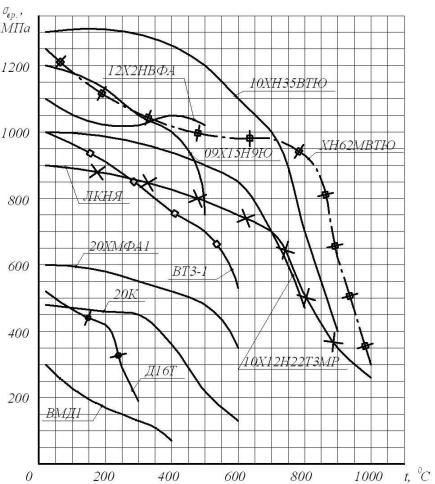

Рис. 12.4. Сравнительные характеристики прочности жаропрочных сталей и сплавов на основе никеля и кобальта

Кобальтовые сплавы имеют менее сложный по сравнению с никелевыми сплавами фазовый состав: аустенитную γ-матрицу со структурой ГЦК, карбиды, бориды и карбонитриды. Прочность этих сплавов достига-

148

ется вследствие упрочнения твердых растворов и выделения карбидов по зерну и границам зерен.

Легирующими элементами являются: никель (10–30%), хром (в деформируемых сплавах – 18–20%, в литых – 23–28%), вольфрам (до 10%),

бор (до 1%), углерод (0,3–04 %), а также Nb, Ti, V.

Термическая обработка кобальтовых сплавов представляет собой рекристаллизационный отжиг, отжиг для снятия напряжений у деформируемых сплавов или отжиг у литых сплавов.

Сравнительные характеристики прочности жаропрочных сталей и сплавов на основе никеля и кобальта приведены на рисунке 12.4.

12.4. Жаростойкие стали и сплавы

Жаростойкость – способность металла сопротивляться окислению в газовой среде или в других окислительных средах при повышенных температурах. Жаропрочные сплавы в принципе должны быть и жаростойкими, иначе они быстро выходят из строя из-за быстрого окисления. Однако жаростойкие сплавы не всегда бывают жаропрочными.

К жаростойким относятся стали и сплавы, работающие в ненагруженном или слабонагруженном состоянии при температурах выше 550 ºС и обладающие стойкостью против химического разрушения поверхности в газовых средах.

Повышение жаростойкости сплавов заключается в легировании добавками, которые, не снижая показателей жаропрочности и других свойств, снижают скорость окисления сплавов за счет образования на их поверхности плотной защитной пленки окислов, хорошо связанных с основой. Диффузия (особенно кислорода) через оксидные пленки затруднена, что приводит к торможению процесса дальнейшего окисления.

Жаростойкость стали достигается введением хрома, никеля, алюминия или кремния, образующих в процессе нагрева защитные пленки оксидов (Cr,Fe)2O3, (Al,Fe)2О3. Введение в сталь 5–8 % хрома повышает жаростой-

кость до 700–750 ° С, до 17% – до 1000 ° С, 25% – до 1100 ° С. Дополнитель-

ное легирование к 25% хрома 5% алюминия повышает жаростойкость до

1300 ° С.

Жаростойкие стали и сплавы разделены на следующие группы:

∙хромистые и хромоалюминиевые стали ферритного класса;

∙хромокремнистые мартенситного класса;

∙хромоникелевые аустенитные стали;

∙сплавы на хромоникелевой основе.

Кгруппе ферритных хромистых и хромоалюминиевых сталей отнесены высокохромистые стали на основе 13–28% Сг, которые при достаточно низком содержании углерода или легирования их ферритообразующими эле-

149

ментами имеют однофазную ферритную структуру. Эти стали применяют для изготовления теплообменников, деталей аппаратуры химических производств, печного оборудования и других изделий, которые не испытывают значительных нагрузок и работают при высоких температурах длительное время (08Х17Т, 15Х25Т, 15Х28, 1Х13Ю4). Чем выше содержание хрома, алюминия и кремния в сталях, тем больше температуры, при которых они сохраняют требуемые эксплуатационные свойства.

Стали ферритного класса обладают невысокой прочностью и жаропрочностью, высокой пластичностью и удовлетворительными технологическими свойствами.

Изделия из хромоалюминиевых сталей (содержание Аl от 3,5 до 5,8 %) устойчивы в атмосфере воздуха, в среде сернистых газов, но резко теряют работоспособность в восстановительных средах, содержащих окись углерода, пары воды, а также в хлорсодержащих средах. При длительной работе в азотсодержащих средах образуются нитриды алюминия, которые устойчивы до высоких температур и не оказывают вредного влияния на свойства сталей.

Хромистые и хромоалюминиевые стали имеют крупный недостаток: они могут охрупчиваться в процессах технологических нагревов и длительных выдержек при повышенных температурах во время эксплуатации.

Жаростойкие стали, имеющие повышенное содержание углерода (до 0,5–0,8%) и легированные совместно хромом (6–14%) и кремнием (1–3%) (15Х6СЮ, 40Х10С2М), называются сильхромами. Они обладают хорошим сопротивлением газовой коррозии в продуктах сгорания различных видов топлива и высокой износостойкостью при трении и ударных нагрузках. Термическая обработка сильхромов состоит чаще всего из закалки на мартенсит и высокого отпуска или, реже, из нормализации.

Основное назначение сталей этой группы – клапаны автомобильных, тракторных и авиационных двигателей средней мощности. Кроме того, сильхромы используют в качестве жаростойких сплавов для изготовления регуляторов, теплообменников и колосниковых решеток в котельном и химическом машиностроении.

Жаропрочные свойства сильхромов до 600 ° С достаточно высоки, а при более высоких температурах резко снижаются.

В качестве жаростойких сталей аустенитного класса применяются, главным образом, стали на хромоникелевой основе. Эти стали не имеют больших преимуществ по жаростойкости перед высокохромистыми сталями ферритного класса, но выгодно отличаются от них по уровню механических свойств, в том числе жаропрочных, технологичности (способности к глубокой вытяжке, штамповке, свариваемости). Они также менее склонны к охрупчиванию после длительных выдержек при высоких температурах.
