Материал: Kushner - Materialovedeniye 2008

лить три группы хромистых сталей – ферритные, не испытывающие γ ↔ α превращение (08Х18Т,15Х28), полуферритные, испытывающие частичное превращение γ ↔ α (08Х13, 12Х13), и мартенситные (20Х13, 30Х13,

40Х13).

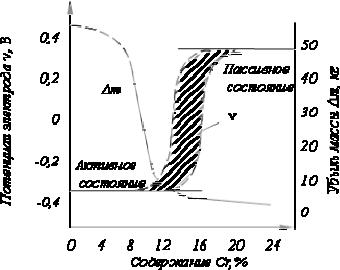

Рис. 12.1. Изменение электродного потенциала сплавов Fe–Cr и коррозия сплавов в растворе азотной кислоты

Из рис. 12.1 видно, что в пределах 12–13% Cr происходит скачкообразное изменение электродного потенциала и сталь из активного состояния переходит в пассивное. Это и послужило поводом для создания груп-

пы сталей с 13 % Cr: 07Х13, 12Х13, 20Х13, 30Х13, 40Х13. Все эти стали страдают межкристаллитной коррозией. Это явление связано с образованием карбида Cr3С6. Эти карбиды располагаются на границах зерен. На образование карбидов расходуется много хрома (на 1 % С – 12 % Cr). Это неизбежно приводит к понижению концентрации хрома в зонах, прилегающих к карбидам, и зоны переходят в активное состояние. Именно по этим зонам развивается коррозия. Снижение склонности стали к МКК можно достичь введением сильных карбидообразователей (Ti, Nb, Ta), например, как в стали 07Х17Т.

Мартенситные и мартенсито-ферритные, ферритные стали обладают хорошей коррозионной стойкостью в атмосферных условиях, в слабоагрессивных средах и имеют высокие механические свойства. Ферритные стали применяют для изготовления изделий, работающих в агрессивных средах (например, в растворах азотной кислоты), для изготовления бытовых приборов, в пищевой, легкой промышленности

В таблице 12.2 приведено основное назначение хромистых сталей. Легирование хромистых сталей никелем или никелем и марганцем

расширяет гамма– область, позволяя создать класс аустенитных сталей. Такие стали имеют улучшенные технологические и механические свойства. Хромоникелевые стали обладают стойкостью в концентрированных ще-

141

лочных растворах при повышенных температурах, а также повышенной стойкостью в слабых растворах H2SO4 при концентрации никеля 2/8 атомные доли (26 % масс.).

После медленного охлаждения эти стали имеют структуру, состоящую из аустенита, феррита и карбидов хрома М23С6. Для получения аустенитной структуры, снятия внутренних напряжений и устранения склонности к МКК, которая возникает при сварке или горячей обработке давлением, стали подвергаются закалке с высоких температур (1100–1150 ° С) в воде или масле, с последующим отпуском. Кроме того, для уменьшения склонности к МКК в состав сталей вводят никель и ниобий в определенном соотношении к углероду.

Из-за высокой цены никеля его частично заменяют химическим аналогом – марганцем, например сталь марки 20Х13Н4Г9Т. Такие стали хорошо

142

работают в слабоагрессивных средах и при низких (до –196 º С) температурах. В таблице 12.3 приведены примеры применения хромоникелевых сталей.

Для изделий, работающих в высокоагрессивных средах при высоких температурах широко используют сплавы на основе никеля (Н70М28, Н70М28Ф, Х15Н55М16В) с высоким содержанием молибдена. Никелевые сплавы с молибденом обладают высокой стойкостью в горячих растворах серной и соляной кислот.

Наиболее высокую коррозионную стойкость эти сплавы приобретают после закалки с 1050–1100 ° С. Структура сплавов – твердый раствор на основе никеля и избыточные карбиды типа М6С и VС.

12.3. Жаропрочные стали и сплавы

Жаропрочные стали и сплавы применяют для многих деталей котлов, газовых турбин, реактивных двигателей, ракет, атомных устройств и т. д., работающих при высоких температурах.

Повышение температуры существенно влияет на структуру и свойства материалов: снижается прочность, увеличивается пластичность, более интенсивно проходят процессы окисления.

Падение прочностных и повышение пластических свойств при возрастании температуры связаны с ослаблением межатомных связей, возрастанием интенсивности диффузионных процессов, которые изменяют исходную структуру и свойства. С повышением температуры существенно возрастает число вакансий, увеличивается подвижность точечных дефектов. Когда напряжения отсутствуют, диффузионные перемещения атомов не имеют направленного характера. При наличии даже небольших напряжений эти перемещения приобретают направленный характер, что способствует более быстрой деформации металла.

Высокие температуры вызывают более интенсивное разупрочнение границ зерен по сравнению с объемом зерна, вследствие особенностей строения границ, содержащих большое количество дефектов и легкоплавких примесей. Прочность границ зерна становится меньше прочности его объема, поэтому для работы в области высоких температур сплавы должны иметь более крупное зерно. В крупнозернистой структуре меньше протяженность границ, слабее выражена ползучесть по границам и диффузионный перенос.

Длительное воздействие температуры может привести к значительным структурным изменениям, связанным с потерей упрочнения, полученного при термической обработке (распад пересыщенных растворов, коагуляция и растворение упрочняющих фаз), а также с потерей упрочнения, вызван-

143

ного пластической деформацией из-за прохождения процессов возврата и рекристаллизации.

Если при высокой температуре нагрузить металл постоянно действующим напряжением даже ниже предела текучести при этой температуре

иоставить его под нагрузкой длительное время, то металл в течение всего времени действия температуры и нагрузки будет деформироваться с определенной скоростью. Это явление получило название ползучести или крипа. Развитие ползучести может в конечном счете привести к разрушению металла.

Сопротивление металла ползучести и разрушению в области высоких температур при длительном действии нагрузки называют жаропрочностью. Чаще всего жаропрочность характеризуется условным пределом ползучести и длительной прочности.

Под условным пределом ползучести понимается напряжение, которое вызывается за установленное время испытания при заданной температуре, заданное удлинение образца или заданную скорость деформации (ползучести).

Для определения предела ползучести испытуемый образец в течение длительного времени подвергают воздействию постоянного растягивающего усилия и постоянной температуре при фиксированной деформации образца во времени.

Процесс испытания представляют в виде первичной кривой ползучести в координатах «Относительное удлинение – Время» (рис. 12.3). На кривых ползучести можно отметить участок 0а, соответствующий упругой

ипластической деформации, вызванной мгновенным приложением нагрузки; затем следует участок аb, на котором металл деформируется с неравномерной и замедляющейся скоростью (стадия неустановившейся ползучести) и участок bс, характеризующийся равномерной скоростью ползучести (стадия установившейся ползучести).

Рис. 12.3. Первичная кривая ползучести

Предел ползучести обозначают ГОСТ 3248–90 и числовыми индексами,

например, σ 700 – предел ползучести при допуске на деформацию 0,2% за

02 / 100

144

100 часов испытания при температуре 700 ° С. При этом необходимо указывать, как определялся предел ползучести – по суммарной или остаточной деформации. В случае определения по скорости ползучести предел ползучести обозначают σ с двумя числовыми индексами. Нижний индекс означа-

1·10–5 %/час при 600 ° С.

Испытание на длительную прочность отличается от испытания на ползучесть тем, что испытуемый образец доводят при данной температуре и напряжении до разрушения. В результате определяют предел длительной прочности, т. е. наибольшее напряжение, вызывающее разрушение металла за определенное время при определенной температуре. Предел длительной прочности обозначается σ 1000700 – предел длительной прочности за

1000 часов при температуре 700 ° С.

Существующие жаропрочные стали и сплавы представляют собой многокомпонентные твердые растворы на основе железа, никеля, кобальта и титана, которые упрочняются дисперсными выделениями избыточных фаз – карбидов, карбонитридов, боридов, интерметаллидов.

Стали и сплавы, предназначенные для работы при повышенных и высоких температурах, подразделяют на группы:

1)теплоустойчивые стали, работающие в нагруженном состоянии при повышенных (до 600 ° С) температурах в течение длительного времени;

2)жаропрочные стали и сплавы, работающие в нагруженном состоянии при высоких температурах в течение определенного времени и обладающие при этом достаточной жаростойкостью;

3)жаростойкие стали и сплавы, работающие в ненагруженном или слабонагруженном состоянии при температурах выше 550 ºС и обладающие стойкостью против химического разрушения поверхности в газовых средах.

Ктеплоустойчивым относятся стали, используемые в энергетическом, химическом и нефтяном машиностроении для работы при повышенных температурах. В зависимости от условий работы применяют углеродистые, низколегированные и хромистые стали.

При эксплуатации до 400 ºС и давлении до 6 МПа применяют углеродистые котельные стали 12К, 15К, …, 20 К (номер марки соответствует среднему содержанию углерода).

Для более ответственных деталей, работающих при температурах до 585 ºС и давлении до 25,5 МПа, применяют низкоуглеродистые (0,08– –0,2% С) низколегированные стали (12Х1МФ, 15Х1М1Ф, 12Х2МФСР), имеющие в зависимости от режима термообработки (закалка или нормализация, высокий отпуск) феррито-перлитную, перлитную или бейнитную структуру. Основными легирующими элементами этих сталей являются:

145
