Преобразователь работает от двух источников питания UСС1 = (5ч15) В ±
± 5 % и UСС2 = 15 В ± 5 %. При согласовании микросхемы с ТТЛ схемами напряжение питания UСС1 устанавливают 5 В ± 5 %, а при согласовании с КМОП схемами 15 В ± 5 %. При любом UСС2 напряжение высокого уровня на входе сравнения не должно быть менее 10 В.
Микросхема К1107ПВ1
Полупроводниковая БИС 6-разрядного быстродействующего АЦП типа КП07ПВ1 (рисунок 9) выполняет функцию параллельного преобразования входного напряжения, изменяющегося в диапазоне от – 2,0 В до 0, в один из видов цифрового кода: двоичного (прямого или обратного) и с дополнением до двух (прямого или обратного).
Основными областями применения БИС являются радиолокация, телевидение, антенные системы, устройства у ввода–вывода цифровой информации и др. Одна микросхема
Рисунок 9 – Микросхема К1107ПВ1параллельного АЦП типа К1107ПВ1 способна заменить 64 КН типа К597СА2, 25 ИС серий 133,
130, 106, 555, прецизионный делитель напряжения.
Основные электрические параметры: |
|
|
|
Не менее |
Не более |
– число разрядов b |
6 |
– |
– дифференциальная нелинейность δLD, МР |
-0,5 |
0,5 |
– нелинейность δL, МР |
-0,5 |
0,5 |
– время преобразования tС, нс |
– |
100 |
– абсолютная погрешность преобразования в |
-0,1 |
0,1 |
конечной точке шкалы δFa, мВ |
||
– ток потребления ICC1, мА |
– |
30 |
– ток потребления ICC2,мА |
-150 |
– |
Нумерация и назначение выводов микросхемы: 1 – выход 4; 2 – выход 5; 3
–выход 6 (МР); 4 – тактовый сигнал; 5, 43 – общий (цифровая земля); 8, 39 – напряжение источника питания UСС1; 9 – опорное напряжение UREF1; 10, 13, 15
–вход (аналоговый сигнал); 11, 14 – общий (аналоговая земля); 12 – вывод
корректировки нелинейности; 16 – опорное напряжение UREF2; 24, 37, 38 – напряжение источника питания UСС2; 44 – управление выходным кодом (вход
1); 45 – выход 1 (СР); 46 – выход 2; 47 – выход 3; 48 – управление выходным кодом (вход 2); 6, 7, 17–23, 25–36, 40–42 – незадействованные выводы.
Микросхема К1107ПВ2

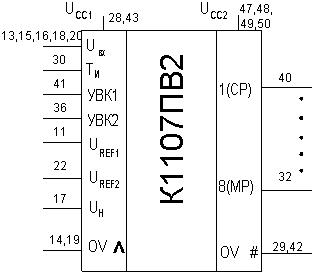

Полупроводниковая БИС 8-разрядного быстродействующего АЦП считывания типа К1107ПВ2 (рисунок 10) выполняет преобразования входного напряжения, изменяющегося в диапазоне от –2 В до 0, в один из видов цифрового кода: двоичного (прямого или обратного) или дополнительного (прямого или обратного).
Области применения БИС К1107ПВ2 и ее функциональная электрическая схема во многом аналогичны БИС К1107ПВ1; разница состоит в том, что число КН АЦП увеличено до 256, дешифратор имеет 256 входов и 8
выходов, число логических элементов и ячеек Рисунок 10 – Микросхема К1107ПВ2 буферного регистра рассчитано для 8-
разрядного цифрового кода на выходе АЦП. В БИС К1107ПВ2 имеется возможность управления видом выходного кода.
Регулировка U10 и δF s производится изменением UREF1 и UREF2 в пределах ± 1 В, а нелинейность корректируется путем подключения соответствующего вывода схемы к источникам UREF1 или UREF2 в зависимости от знака.
Номинальные значения опорных напряжений и напряжений источников питания устанавливаются так же, как и для БИС К1107ПВ1. Допуски на их изменения те же.
Основные электрические параметры:
|
Не менее |
Не более |
– число разрядов b |
8 |
– |
– дифференциальная нелинейность δLD, МР |
-1 |
1 |
– нелинейность δL, МР |
-0,5 |
0,5 |
– время преобразования tС, нс |
– |
100 |
– абсолютная погрешность преобразования в |
-0,1 |
0,1 |
конечной точке шкалы δFa, мВ |
||
– ток потребления ICC1, мА |
– |
35 |
– ток потребления ICC2,мА |
-450 |
– |
Нумерация и назначение выводов микросхемы: 11 – опорное напряжение
UREF2, 13, 15, 16, 18, 20 – аналоговый вход; 14, 19 – общий (аналоговая земля); 17 – корректировка нелинейности; 22 – опорное напряжение UREF1; 28,
43 – напряжение источника питания UСС1; 29, 42 – общий (цифровая земля);
30 – тактовый сигнал; 32 – цифровой выход 8 (МР); 33–35 цифровые выходы 7 – 5; 36 – управление выходным кодом (вход 2); 37–39 – цифровые выходы 4–2; 40 – цифровой выход 1 (СР); 41 – управление выходным кодом (вход 1); 47–50 – напряжение источника питания UСС2; 1 – 10, 12, 21, 23 – 27, 31, 44 – 46, 51 – 64 – незадействованные выводы.
Микросхема К1107ПВЗ
Микросхема К1107ПВЗ (А, Б) (рисунок 11) представляет собой 6-разрядный АЦП, выполненный по стандартной схеме преобразователя считывания. В процессе работы ей не требуется внешняя ИС УВХ, поскольку применение в цифровой части схемы ЭСЛ структур позволяет производить выборку аналогового сигнала с частотой fС, равной 100 МГц (группа А) и 50 МГц (группа Б).
Выходные логические уровни обеспечивают непосредственное сопряжение БИС с ЦИС серий К500, К100, К1800 и их
Рисунок 11 – Микросхема К1107ПВ3 бескорпусных аналогов.
Нумерация и назначение выводов микросхемы: 1 – общий (аналоговая земля); 2 – опорное напряжение UREF1; 3 – аналоговый вход; 4 – опорное напряжение UREF2; 5 – напряжение контроля гистерезиса UH; 6 – вход тактовых импульсов; 7 – напряжение источника питания UCC1; 8 – напряжение источника питания UCC2; 9 – цифровой выход 6 (МР); 10–13 – цифровые выходы 5–2; 14 – цифровой выход 1 (СР); 15 – цифровой выход 7 (РП); 16 – общий (цифровая земля).
Номинальные значения напряжений источников питания: UCC1 = = 5 B ± 5
%; UCC2 = – 5,2 В ± 5 %; UREF1 = 2,5 В; UREF2 = -2,5 В.
Основные электрические параметры:
|
Не менее |
Не более |
– число разрядов b |
6 |
– |
– максимальная частота преобразования fC, МГц: |
100 |
– |
К1107ПВ3А |
||
К1107ПВ3Б |
50 |
– |
– нелинейность δL, МР |
-0,25 |
0,25 |
– время преобразования tС, нс |
– |
100 |
– ток потребления ICC1, мА |
– |
60 |
– ток потребления ICC2,мА |
-80 |
– |
В предельном режиме эксплуатации напряжения UCC1, UCC2 не должны выходить из диапазона ± 6 В, входное и опорное напряжения не должны превышать ± 3 В.
Микросхема К1107ПВ4
Микросхема К1107ПВ4 – это БИС быстродействующего 8- разрядного АЦП считывания, которая предназначена для преобразования входного напряжения в диапазоне ± 2,5 В в прямой параллельный двоичный код с ЭСЛ-уровнями (рисунок
12).
Рисунок 12 – Микросхема К1107ПВ4
Нумерация и назначение выводов микросхемы: 1–3 – опорное напряжение UREF1; 4 – общий (цифровая земля); 10 – цифровой выход 9, разряд переполнения; 12, 13, 15, 16, 19, 19, 21, 22 – цифровые выходы с 1 (СР) по 8 (МР); 31 – вывод корректировки нелинейности 0,75UREF; 32 – напряжение источника питания UCC1; 34 – напряжение источника питания UCC2; 37 – вывод корректировки нелинейности 0,25UREF; 47 – вход тактового сигнала; 52–54 – опорное напряжение UREF1; 60 – аналоговый вход; 61 – вывод напряжения контроля гистерезиса UH; 62 – вывод корректировки нелинейности 0,5UREF; 64
– общий (аналоговая земля); 5–9, 11, 14, 17, 20, 23–30, 35, 86, 38–46, 48–51, 55–59, 63 – незадействованные выводы.
Основные электрические параметры:
|
Не менее |
Не более |
– число разрядов b |
8 |
– |
– частота преобразования fC, МГц |
– |
100 |
– нелинейность δL, МР |
-1 |
1 |
– время преобразования tС, нс |
– |
30 |
– ток потребления ICC1, мА |
– |
300 |
– ток потребления ICC2, мА |
– |
500 |
В БИС К1107ПВ4 использована типовая для класса преобразователей считывания функциональная электрическая схема. Поскольку в ней отсутствует выходной регистр, то часть периода тактирования проходит при неопределенной цифровой информации на выходе. Во время выборки записывается новая информация, а предыдущая не сохраняется. Период, в течение которого на цифровых выходах код не определен, равен длительности периода выборки и сдвинут во времени относительно его начала.
Микросхема К1107ПВ4 обеспечивает нормы на основные электрические параметры при подаче напряжений питания UCC1 = 5 В ± 5 %; UCC2 = -
5,2 В ± 5 % и опорных напряжениях UREF1 = 2,5 В; UREF2 = -2,5 В.
Микросхема КР1107ПВ5
Микросхема КР1107ПВ5 быстродействующего параллельного 6-разрядного АЦП с дополнительным разрядом переполнения сопрягается по выходу с УСЛ ЦИС (рисунок 13).
Рисунок 13 – Микросхема К1107ПВ5
Нумерация и назначение выводов микросхемы: 1 – общий (аналоговая земля); 2 – опорное напряжение UREF1; 4 – аналоговый вход; 5 – опорное напряжение UREF2; 6 – напряжение контроля гистерезиса UН; 8 – вход импульсов; 11 – напряжение источника питания UCC1; 12 – напряжение источника питания UCC2; 13 – цифровой выход 1 (МР); 16–19 – цифровые выходы 2–5; 20 – цифровой выход 6 (СР); 21 – выход разряда переполнения; 24 – общий (аналоговая земля); 3, 7, 9, 10, 14, 15, 22, 23 –
незадействованные выводы. Основные электрические параметры:
|
Не менее |
Не более |
– число разрядов b |
8 |
– |
– частота преобразования fC, МГц: |
|
|
группа А |
100 |
– |
группа Б |
50 |
– |
– нелинейность δL, МР |
-1/4 |
1/4 |
– время преобразования tС, нс |
– |
20 |
– ток потребления ICC1, мА |
– |
90 |
– ток потребления ICC2,мА |
-85 |
– |
