пространстве, направление "на север", наличие технических средств организации движения.
Названия улиц следует подписывать вдоль их осей. Схема перекрестка должна быть составлена так, чтобы стрелка "на север" в правом верхнем углу схемы указывала на верхний край листа. Границы проезжей части должны быть вычерчены жирной линией. На схеме должны быть указаны придорожные объекты, оказывающие существенное влияние на условия движения: пункты притяжения пешеходов, высокие ограждения, строения и насаждения, ухудшающие боковую видимость. Также должны быть отмечены объекты, являющиеся помехами движению транспорта: пешеходные переходы, остановочные пункты общественного транспорта, сужения проезжей части, уличная парковка и т.п.
2.Условия движения на подходах должны быть отражены в таблице (табл. 3.1).
3.В соответствии со схемой перекрестка необходимо подготовить бланки дорожных протоколов (рис. 3.1). На протоколе можно использовать следующие условные обозначения ТС:
легковые - или 3
;
грузовые - I;
автобусы - .
На бланке протокола надо указать: дату и время измерения, названия улиц, привязку перекрестка к общегородскому ориентиру (ближайшая улица, река, вокзал и т.д.). Учтенные транспортные средства должны быть подсчитаны за 20 минут непрерывного счета и приведены к 1 часу (умножением на 3) . Протоколы должны быть вложены в отчет.
Все учитываемые транспортные средства объединяются в три группы: легковые, грузовые и автобусы.
При подсчете относить:
к легковым автомобилям - все легковые, микроавтобусы, малые грузовые (УАЗ, "ГАЗель" и т.д.);
к автобусам - только автобусы и троллейбусы, движущиеся по установленным маршрутам;
к грузовым – все грузовики, начиная с грузоподъемности 3,5 т и более (т.е. ГАЗ -52 и далее), а также немаршрутные - автобусы.
21
22
Таблица 3.1
Оценочные показатели условий движения на подходах к перекрестку
№ |
Показатели просматриваемого |
|
Подходы |
|
|
п/п |
Участка |
1 |
2 |
3 |
4 |
1 |
Длина участка, м |
100 |
120 |
100 |
100 |
2 |
Ширина проезжей части всей дороги в |
13 |
23 |
13 |
18 |
сечении стоп-линии, м |
|||||
3 |
Число полос на подходе |
2 |
3 |
2 |
3 |
4 |
Радиус закругления правого бортово- |
13,5 |
13,5 |
15 |
15 |
го камня, м |
|||||
|
Дальность видимости на подходе от |
|
|
|
|
5 |
стоп-линии в прямом направлении |
100 |
100 |
100 |
100 |
|
движения, не менее, м |
|
|
|
|
6 |
Наличие уличной парковки на подхо- |
Нет |
Нет |
Нет |
Нет |
де |
|||||
7 |
Наличие остановочного пункта |
Нет |
Да |
Нет |
Нет |
8 |
Наличие обозначенного перехода для |
Нет |
Нет |
Нет |
Нет |
пешеходов |
|||||
9 |
Количество съездов (разрывов в бор- |
1 |
Нет |
Нет |
2 |
товом камне) |
|||||
10 |
Наличие трамвайных или ж/д путей |
Нет |
Нет |
Нет |
Нет |
|
Расстояние боковой видимости впра- |
|
|
|
|
11 |
во в сечении за 20 метров до стоп- |
18 |
40 |
6 |
30 |
|
линии, м |
|
|
|
|
|
Расстояние боковой видимости влево |
|
|
|
|
12 |
в сечении за 20 метров до стоп-линии, |
100 |
5 |
20 |
18 |
|
м |
|
|
|
|
13 |
Ширина разделительной полосы меж- |
- |
3 |
6 |
7 |
|
ду тротуаром и проезжей частью, м |
|
|
|
|
14 |
Наличие ограждений между тротуа- |
Нет |
Нет |
Нет |
Нет |
ром и проезжей частью |
|||||
15 |
Наличие уличного освещения |
Да |
Да |
Да |
Да |
|
|
|
|
|
|

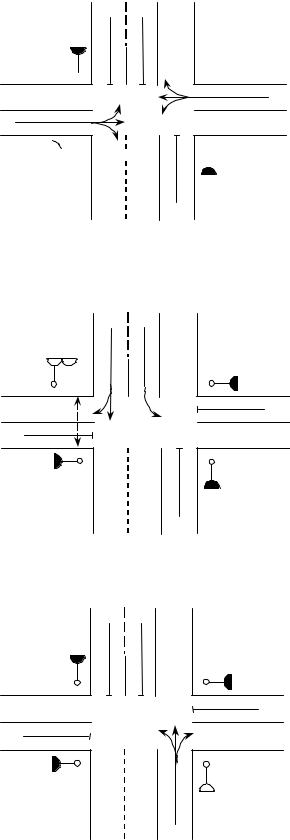

4. Схемы пофазного движения транспорта и пешеходов показаны на рис.3.2.
Структура цикла представляет собой последовательность отдельных тактов, начиная с разрешающего сигнала условно принятой первой фазы. За первую фазу можно принять ту, в которой пропускается наибольший по интенсивности поток.
ТЦ (tЗ1 20 ) (t1/ 5) (tЗ2 21) (t2/ 3) (3.1)(tЗ3 14 ) (t3/ 3) 71с.
23
1-я фаза








Св.3
Св.1








2-я фаза
Св.2
3-яфаза
Св.4
Рис. 3.2. Пофазная организация движения
24
5. Исследование задержек автомобилей на перекрестках.
Суть методики заключается в определении суммарной задержки, накопленной остановленными на данном направлении автомобилями, и приведении ее к одному условному автомобилю, проследовавшему через перекресток по исследуемому направлению.
Исследование задержки выполняется следующим образом. В специально подготовленные таблицы (табл.3.2) по числу подходов движения на обследуемом перекрестке заносят данные о количестве остановленных и прошедших без остановки автомобилей. Подсчет производят в течение 10 минут.
Исследование задержек на перекрестке целесообразно выполнять двумя - тремя наблюдателями. Один из них по секундомеру объявляет контрольные моменты: "десятая секунда", "двадцатая секунда" и т.д. и отмечает в протоколе число стоящих автомобилей S1 по данному подходу в объявленные контрольные моменты. Второй наблюдатель считает и записывает количество остановившихся автомобилей S2 и прошедших через перекресток без остановки S3 за каждую минуту наблюдения. Для большей точности измерений включать се кундомер целесообразно в момент остановки одного или нескольких автомобилей на подходе к перекрестку.
Таблица 3.2
Протокол исследования задержек по подходу (направлению) № _ на перекрестке №_
Вре- |
Число автомобилей, стоя- |
Общее |
Число остановив- |
Число автомоби- |
|||||||
щих перед перекрестком в |
число |
лей, прошедших |
|||||||||
мя, |
следующие контрольные |
за ми- |
шихся автомобилей |
без остановки за |
|||||||
мин |
|
моменты времени, с |
|
нуту |
за минуту |
минуту |
|||||
|
|
|
|
||||||||
|
10 |
|
20 |
30 |
40 |
50 |
|
60 |
|
|
|
1-я |
|
|
|
|
|
|
|
|
|
|
|
2-я |
|
|
|
|
|
|
|
|
|
|
|
... |
|
|
|
|
|
|
|
|
|
|
|
10-я |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Итого за 10 минут |
|
S1 = |
S2 = |
S3 = |
||||
По полученным данным по каждому протоколу рассчитывают:
общую задержку по данному направлению за период наблюдения (авт. . с)
Tzi S1 10;
