11



SОБГ = SМ S0 , м.

(8)

4. Для определения скорости в момент завершения обгона необходимо из точки tм опустить вниз перпендикуляр до пересечения с кривой V1= f(t), т.е. зависимостью «время-скорость» для обгоняющего ТС в момент завершения обгона - Vобг.

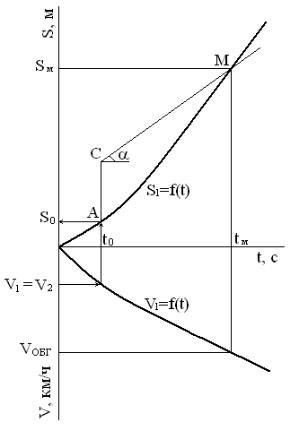

Рис. 4. Показатели обгона ТС

Полученные значения показателей завершенного обгона необходимо занести в табл. 2 и табл. 3.









Таблица 2













V2, км/ч

S0, м

t0, c

Sм, м

tм, c































Таблица 3











V2, км/ч

VОБГ, км/ч

tОБГ, c

SОБГ , м





















12

На основании полученных данных необходимо построить график изменения параметров обгона в зависимости от скорости обгоняемого ТС (рис. 5).

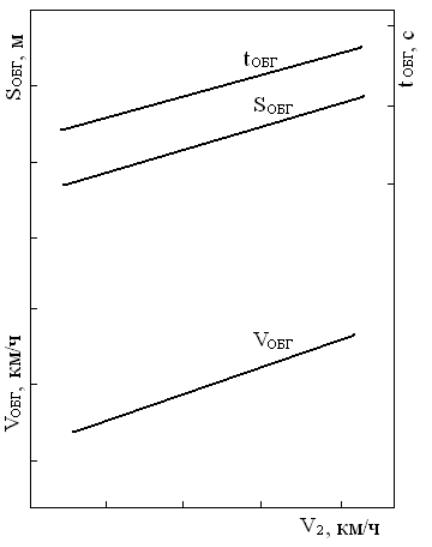

Рис. 5. График изменения параметров обгона

5. Незавершенный обгон

Выше был рассмотрен обгон, в процессе которого обгоняющий автомобиль возвращается на свою полосу движения впереди обгоняемого автомобиля. В практике часто встречаются случаи, когда водителю, начавшему обгон, не удается его закончить. Причина может заключаться либо во внезапном появлении препятствия, либо в неверном первоначальном расчете. Убедившись в невозможности закончить обгон, водитель вынужден уменьшить скорость и возвратиться в прежнее положение. Такой обгон называют незавершенным

(рис. 6).

13

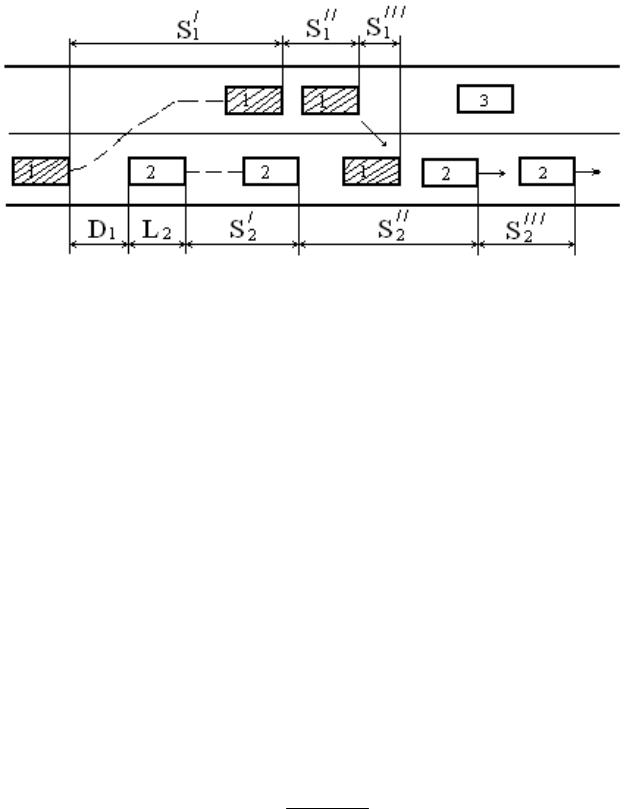

Рис. 6. Незавершенный обгон

В начале незавершенного обгона (время t /) обгоняющий автомобиль, двигаясь со скоростью V1, выезжает на соседнюю полосу движения. Решив отказаться от обгона, водитель снижает скорость автомобиля до минимально устойчивой скорости V1/. Учитывая наличие опасности для движения, водитель тормозит обычно с максимальной интенсивностью (время t //). Затем, ведя автомобиль с минимально устойчивой скоростью, водитель пропускает вперед обгоняемый автомобиль и возвращается на прежнюю полосу (время t ///). Возможность выполнения такого маневра зависит как от тяговой, так и от тормозной

динамичности автомобиля.



Определим время и путь незавершенного обгона.



Перемещение обгоняющего автомобиля на первом этапе обгона



S1′ =V1t,

(9)

где tвремя первого этапа, с.

Перемещение обгоняемого автомобиля за время первого этапа

S2′ =V2t.

Время первого этапа

t′ = (D(1 + L2 )e), V1 V2

(10)

(11)

где D1 дистанция безопасности, м;

e расстояние между передними частями обгоняющего и обгоняемого автомобилей в момент окончания первого этапа, м.

14

Время второго этапа











t

′′



(V1 V1 )

,

(12)







= jз



где V1минимально устойчивая скорость 3 – 5 м/с; jз замедление, м/с2.

Перемещение обгоняющего автомобиля в течение второго этапа обгона

S1′′=V1t′′−0.5 jз (t′′)2 .

(13)

Время третьего этапа обгона











t′′′ =

S1′′+ L2 + D2 S2′′ −e

.

(14)









V2 V1



Путь обгоняющего автомобиля за время третьего этапа



S1′′′=



S1′′+ L2 + D2 S2′′ −e

V1.

(15)









V2 V1



Зная продолжительность каждого этапа и перемещения обгоняющего автомобиля, можно найти и полный путь незавершенного обгона

SН.О = S1′ + S1′′+ S1′′′.

(16)

Соответственно, время незавершенного обгона



tН.О = t′+t′′+t′′′.

(17)

Полученные значения показателей незавершенного обгона сводят в таблицы. По данным таблиц строится график изменения параметров незавершенного обгона в зависимости от скорости обгоняемого транспортного средства.

6. Тормозная динамичность автомобиля

Оценочными показателями тормозной динамичности автомобиля служат среднее замедление за период полного торможения и путь автомобиля от начала воздействия водителя на орган управления до остановки.

Водитель, заметив препятствие, оценивает дорожную обстановку, принимает решение о торможении, переносит ногу с педали подачи топлива на тормозную педаль.

Время tр, необходимое для этих действий, – время реакции водителя – обычно находится в пределах 0,3 … 2,5 с. Оно зависит от квалификации водителя, его возраста, степени утомления и других факторов.

15

Время tс (время запаздывания тормозной системы) необходимо для устранения зазоров в соединениях тормозного привода и перемещения всех его деталей. Это время, зависящее от конструкции и технического состояния тормозного привода, колеблется в среднем от 0,2 … 0,3 с (гидравлический привод) до 0,6 … 0,8 с (пневматический привод).

Время tн (время нарастания замедления) обычно находится в пределах 0,4 … 0,6 с. Интервал времени tуст (время, при котором замедление постоянно) можно рассчитать по следующей формуле:

t уст =

VK э

,

(18)

3.6gϕ







где Кэ – коэффициент эффективности торможения.

У многих автомобилей достичь одновременной блокировки всех колес не удается как по причинам конструктивного характера, так и вследствие ухудшения эффективности тормозной системы и шин в процессе эксплуатации. Поэтому для приближения результатов расчета к фактическим данным в формулы вводят поправочный коэффициент Кэ. Примерные значения его для сухого асфальтобетонного или цементобетонного покрытия (φ = 0,7) даны в табл. 4.

При малом коэффициенте сцепления величина тормозных сил у любого автомобиля достаточна для доведения всех колес до скольжения. Поэтому при φ ≤ 0,7 следует принимать Кэ=1 для автомобилей всех типов.





Таблица 4

Коэффициент эффективности торможения







Автомобили

Без нагрузки

С полной нагрузкой







Легковые

1,1 … 1,15

1,15 … 1,2







Грузовые с максимальной массой

1,1 … 1,3

1,5 … 1,6

до 10 т и автобусы длиной до 7,5 м











Грузовые с максимальной массой

1,4 … 1,6

1,6 … 1,8

свыше 10 т и автобусы более 7,5 м











Учитывая коэффициент эффективности торможения, формулы для замедления и остановочного пути приобретают следующий вид:

jуст =

gϕ

;

(19)

K э
