Горячее водоснабжение. Водопровод Т3–Т4
Современный горячий водопровод Т3–Т4 имеет в здании две трубы:
Т3 – подающий трубопровод; Т4 – циркуляционный трубопровод.
Требования к качеству воды в системе Т3–Т4
Требования к качеству горячей воды в системе Т3–Т4 содержатся
встроительных нормативах:
1.Горячая вода в Т3–Т4 должна быть питьевой согласно СанПиН. Качество воды, подаваемой на производственные нужды, определяется технологическими требованиями.
2.Температуру горячей воды в местах водоразбора следует предусмотреть:
а) не ниже 60°С – для систем централизованного горячего водоснабжения, присоединяемых к открытым системам теплоснабжения;
б) не ниже 60°С – для систем централизованного горячего водоснабжения, присоединяемых к закрытым системам теплоснабжения;
в) не выше 75°С – для всех систем, указанных в подпунктах (а и б).
3.В помещениях детских дошкольных учреждений температура горячей воды, подаваемой для душей и умывальников, не должна превышать 37°С.
Классификация горячего водопровода Т3–Т4
Классификация горячего водопровода Т3–Т4 по расположению источника тепла показана на рис. 8.
Наружных сетей горячего водопровода обычно нет, т.е. горячий водопровод Т3–Т4 – типично внутренний с давлением не более 0,45 МПа. Централизованно или местно решают расположение источника тепла (рис. 8). В крупных и средних городах (централизованные системы) тепло несут наружные водяные теплосети Т1–Т2. Их заводят в здания отдельными вводами Т1–Т2.
26
Горячее
водоснабжение
Централизованные |
Местные системы |
|
системы |
||
|
|
|
|
|
|
|
|
|
|
|
|
|
Открытые системы |
|
|
|
Закрытые системы |
|
|
|
С водогрейными |
|
|
(с непосредственным |
|
|
|
(вода из В1 нагревается |
|
|
|
колонками |
|
|
водоразбором |
|
|
|
водонагревателями |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
||
|
из теплосети Т2) |
|
|
|
за счет теплосети Т1-Т2) |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Рис. 8. Классификация горячего водопровода
Вмалых городах и населенных пунктах источник тепла находится в доме или квартире – домовая котельная или водогрейная колонка, работающие на газе, мазуте, нефти, угле, дровах или электричестве. Это, наоборот, местные системы горячего водоснабжения.
Воткрытой системе горячего водопровода (рис. 8) воду берут из обратного трубопровода теплосети Т2 непосредственно, напрямую, далее вода поступает по трубе Т3 к смесителям в квартиры. Такое решение горячего водоснабжения – не самое лучшее, с точки зрения обеспечения питьевого качества горячей воды, так как вода идет фактически из системы водяного отопления. Однако оно весьма недорого. Таким способом, например, снабжается большинство зданий правобережья г. Омска.
Взакрытой системе горячего водопровода (рис. 8) воду берут из холодного водопровода В1. Вода нагревается с помощью водонагре- вателей-теплообменников и поступает по трубе Т3 к смесителям в квартиры. Водонагреватели могут быть емкостными (бойлеры) или скоростными. Часть неиспользованной горячей воды циркулирует внутри здания по трубопроводу Т4, поддерживая постоянную температуру воды. Источником тепла для водонагревателей служит подающая труба теплосети Т1. Это уже лучше, с точки зрения обеспечения питьевого качества горячей воды, так как вода берется из системы хозяйственно-питьевого водопровода В1. Таким способом, например, снабжается большинство зданий левобережья г. Омска.
27
Элементы горячего водопровода Т3–Т4

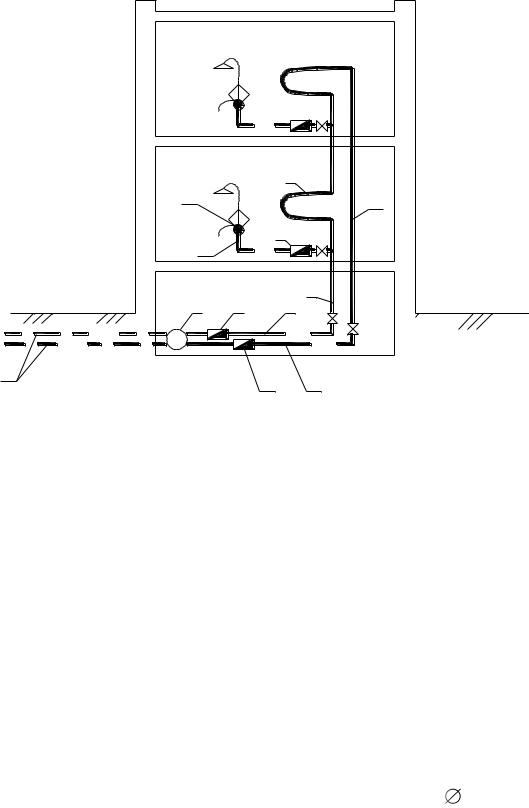

Элементы горячего водопровода Т3–Т4 рассмотрим на примере схематического разреза двухэтажного здания с подвалом (рис. 9).
|
Т3 |
|
|
|
6 |
9 |
|
10 |
|
|
|
|
7 |
|
8 |
Т3 |
|
|
|
5 |
2 |
3 |
4 |
Т2 Т1 |
|
Т3 Т4 |
1 |
12 |
11 |
|
Рис. 9. Элементы горячего водопровода Т3–Т4
Элементы горячего водопровода Т3–Т4 (рис. 9):
1 – ввод теплосети в техподполье здания. Это еще не элемент горячего водопровода;
2 – тепловой узел. Здесь начинается горячий водопровод по открытой или закрытой схеме (рис. 8);
3 – водомер на подающей трубе горячего водопровода Т3 у теплового узла;
4 – разводящая сеть подающих трубопроводов Т3 горячего водопровода;
5 – подающий стояк Т3 горячего водопровода. В его основании устанавливают запорный вентиль;
6 – полотенцесушители на подающих стояках Т3; 7 – квартирные водомеры горячей воды на поэтажных подводках Т3;
8 – поэтажные подводки горячей воды Т3 (обычно 15 мм);
28
9 – смесительная арматура (на рис. 9 показан смеситель общий для умывальника и ванны с душевой сеткой и поворотным изливом);
10 – циркуляционный стояк Т4 горячего водопровода. В его основании тоже устанавливают запорный вентиль;
11 – отводящая сеть циркуляционных трубопроводов Т4 горячего водопровода;
12 – водомер на циркуляционной трубе горячего водопровода Т4 у теплового узла.
Монтаж внутренних водопроводов
Работы по монтажу внутренних водопроводов зданий обычно выполняются специализированными монтажными организациями – субподрядными по отношению к чисто строительным организациям (генподрядчикам), например, какая-либо монтажная фирма по отношению к строительному тресту.
Монтаж проводят, руководствуясь положениями СП 73.13330 СНиП 3.05.01-85 «Внутренние санитарно-технические системы» [20]. Перед началом монтажа, до того как монтажники придут на строительный объект, строители должны:
1)выполнить основные строительные работы, т.е. возвести фундаменты, стены, перекрытия, покрытия, перегородки и т.д., но до отделочных работ;
2)пробить все монтажные отверстия в стенах, перекрытиях и перегородках для пропуска трубопроводов и оборудования;
3)установить монтажные закладные детали в стенах, перекрытиях и перегородках для крепления трубопроводов и оборудования;
4)прокопать траншеи вводов водопровода;
5)прочертить по стенам отметки 0,5 м выше уровня пола, так как самого уровня пола пока нет.
Монтажная организация выполняет работы:
– монтажное проектирование (составление эскизов и чертежей заготовок по рабочим чертежам и натурным обмерам);
– заготовительные работы (нарезка труб, резьбы на их концах, изготовление заготовок);
– собственно монтаж на объекте (выполняется всегда по способу «снизу – вверх»).
29
Методы монтажа:
1.Россыпью (сборка водопровода по месту). Такой метод применяется при строительстве здания по индивидуальному проекту.
2.Блоками – для зданий по типовым проектам.
3.Санитарно-техническими кабинами. Применяется в крупнопанельном домостроении. Основные трубопроводы и арматура установлены в кабине на заводе, а в условиях стройки кабины нужно лишь тщательно стыковать по осям.
Как только монтаж водопровода закончен, наступает следующая стадия – испытание.
Испытание внутренних водопроводов
Испытание смонтированной системы внутреннего водопровода проводится в присутствии комиссии в составе представителей:
а) заказчика; б) генподрядчика (строительной организации);
в) субподрядчика (монтажной организации). Проверяются показатели системы:
1.Расходы. Например, нормальный расход холодной воды из крана или смесителя должен быть не менее 0,2 л/с.
2.Давление. Минимальное гидростатическое давление у наиболее удаленного и самого высокого водоразборного прибора на верхнем этаже не должно быть менее 0,2 МПа.
3.Система должна соответствовать проекту по размерам, высотным отметкам, диаметрам труб, их материалу, в том числе по показателям качества воды.
4.Не должно быть каких-либо утечек и подтеканий на трубопро-
водах.
Испытание внутреннего водопровода проводят в течение 10 мин при давлении, в полтора раза превышающем максимально допустимое избыточное (манометрическое) для данной системы. Если система успешно выдержала испытание давлением, т.е. не потекла, окончательно составляют акт манометрического испытания на герметичность по форме прил. 3 СНиП 3.05.01-85 [20], подписывают его представители вышеупомянутой комиссии.
30
