Температура воды 8–11°С достигается за счет контакта водопроводов с грунтом, для этого эти трубы не теплоизолируют под землей и прокладывают ниже глубины промерзания на 0,5 м.

Элементы хозяйственно-питьевого водопровода В1

Элементы хозяйственно-питьевого водопровода В1 рассмотрим на примере схематического разреза двухэтажного здания с подвалом (рис. 2).

7

6

5

Hзал

B1

1

Наружная сеть В1

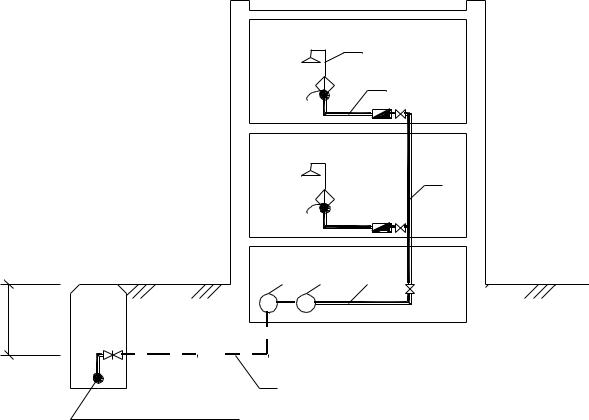

Рис. 2. Элементы хозяйственно-питьевого водопровода В1

Элементы хозяйственно-питьевого водопровода В1: 1 – ввод водопровода; 2 – водомерный узел; 3 – насосная установка (не всегда); 4 – разводящая сеть водопровода; 5 – водопроводный стояк; 6 – поэтажная (поквартирная) подводка; 7 – водоразборная и смесительная арматура.

Рассмотрим подробнее каждый элемент. Особенно нормативные требования, связанные с их проектированием.

16

Ввод водопровода

Ввод водопровода – участок подземного трубопровода (с запорной арматурой) от смотрового колодца на наружной сети до наружной стены здания, куда подается вода (рис. 2).

Каждый ввод водопровода в жилых зданиях рассчитан на количество квартир не более 400. На схемах и чертежах ввод обозначается, например, так

Ввод В1-1.

Это означает, что ввод относится к хозяйственно-питьевому водопроводу В1 и порядковый номер ввода № 1.

Глубина заложения трубы ввода водопровода (рис. 2) принимается по СНиП 2.04.02-84 [15] для наружных сетей, ее находят по формуле

Hзал = dfn + 0,5 м ,

где dfn – нормативная глубина промерзания грунта в данной местности; 0,5 м – полуметровый запас ниже границы промерзания.

Водомерный узел

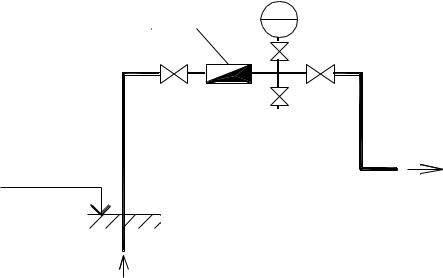

Водомерный узел (водомерная рамка) – участок водопроводной трубы непосредственно после ввода водопровода, он имеет водомер, манометр, запорную арматуру и обводную линию (рис. 3).

ВК-32 р

В здание

Пол подвала Обводная линия

Рис. 3. Водомерный узел

Водомерный узел надлежит устанавливать у наружной стены здания в удобном и легкодоступном помещении с искусственным или

17

естественным освещением и температурой воздуха не ниже +5°С согласно СП СНиП 2.04.01-85 [15].

Обводная линия водомерного узла обычно закрыта, а арматура на ней опломбирована. Это необходимо для учета воды через водомер. Достоверность показаний водомера можно проверить с помощью контрольного крана-вентиля, установленного после него (рис. 3).

Насосная установка

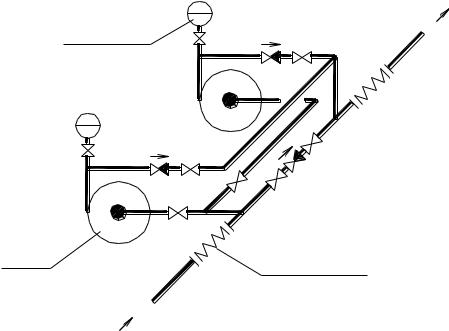

На внутреннем водопроводе насосная установка необходима при постоянном или периодическом недостатке напора в случаях, когда вода не доходит по трубам до верхних этажей здания. Насос добавляет необходимый напор в водопроводе. Чаще всего используют насосы центробежного типа с приводом от электродвигателя. Минимальное число насосов – два, из них один рабочий, другой – резервный. Схема насосной установки для этого случая показана в аксонометрии на рис. 4.

Обратные клапаны препятствуют противодавлению на насос воды из здания, а также предохраняют от паразитной циркуляции. Об-

18

водная линия насосной установки, в отличие от водомерного узла, наоборот, всегда открыта. Это связано с тем, что в периоды достаточного напора из наружной сети работа насоса не требуется. Тогда электроманометром насос выключается, а вода поступает в здание через обводную линию.

Разводящая сеть водопровода

Разводящие сети внутреннего водопровода прокладывают согласно СП СНиП 2.04.01-85 [15] в подвалах технических подпольях и этажах, на чердаках, а в случае отсутствия чердаков – на первом этаже в подпольных каналах совместно с трубопроводами отопления или под полом с устройством съемного фриза, или под потолком верхнего этажа.

У трубопроводов могут быть способы креплений с опорой:

–на стены и перегородки в местах монтажных отверстий;

–пол подвала через бетонные или кирпичные столбики;

–кронштейны вдоль стен и перегородок;

–подвески к перекрытиям.

В подвалах и техподпольях к разводящим сетям водопровода присоединяют трубы 15, 20 или 25 мм, подающие воду к поливочным кранам, обычно их выводят в ниши цокольных стен наружу на высоте над землей около 30–35 см. По периметру здания поливочные краны размещают с шагом 60–70 м. Кроме того, в мусорокамерах жилых зданий следует подводить от водопровода поливочные краны холодной и горячей воды.

Водопроводные стояки

Стояком называют любой вертикальный трубопровод. Размещают и конструируют водопроводные стояки по принципам (рис. 2):

1)Один стояк на группу близко расположенных водоразборных приборов.

2)Преимущественно в санузлах.

3)С одной стороны от группы близко расположенных водоразборных приборов.

4)Зазор между стеной и стояком принимают 3–5 см.

5)В основании стояка предусматривают запорный вентиль.

19

Поэтажные подводки

Поэтажные (поквартирные) подводки (рис. 2) подают воду от стояков к водоразборной и смесительной арматуре: к кранам, смесителям, поплавковым клапанам смывных бачков. Диаметры подводок обычно принимают без расчета 15 мм. Это связано с аналогичным

квартирный водомер крыльчатого типа ВК-15. Далее подводят трубы к кранам и смесителям, обычно на высоте 10–20 см от пола. Перед смывным бачком на подводке – дополнительный вентиль для регулировки напора перед поплавковым клапаном. Еще вентиль может быть установлен перед водонагревателем (если он есть).

Водоразборная и смесительная арматура

Водоразборная и смесительная арматура служит для получения воды из водопровода В1 и Т3: краны водоразборные, банные, поливочные; питьевые фонтанчики; поплавковые клапаны смывных бачков унитазов; смесители для моек, раковин, умывальников, с душевыми сетками и др.

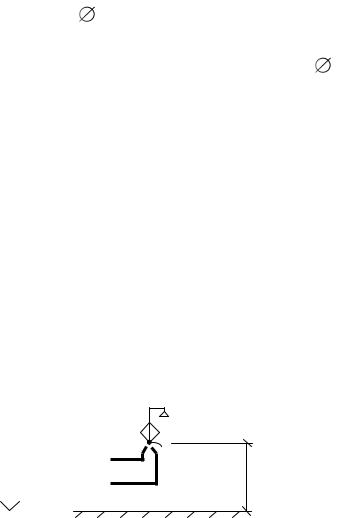

Рис. 5. Пример подключения смесителя

Эту арматуру устанавливают на концах трубопроводов подводок на определенной высоте над полом, регламентированной СНиП 3.05.01-85 [20]. Например, общий смеситель для умывальника и ванны – на высоте от пола, равной 1100 мм (рис. 5).

Противопожарный водопровод В2

Противопожарный водопровод В2 предназначен для тушения пожаров водой в зданиях с помощью пожарных кранов. По нормам систему В2 должны иметь:
