– унитаз (на планах)

– унитаз с косым выпуском (на разрезах и схемах)

– трап (на планах)

– трап (на разрезах и схемах)

– воронка водостока колпаковая (на планах)

– воронка водостока колпаковая (на разрезах и схемах)

– воронка водостока плоская (на разрезах и схемах)

– труба канализационная раструбная

– патрубок переходной (с меньшего на больший диаметр)

– колено (угол поворота 90°)

– отвод (угол поворота 135°)

– тройник прямой (для стояков)

– тройник косой (для горизонтальных участков)

– крестовина прямая (для стояков)

– крестовина косая (для горизонтальных участков)

– сифон (гидрозатвор) коленчатого типа

– сифон (гидрозатвор) бутылочного типа

– сифон (гидрозатвор) для ванны или трапа

– ревизия

– прочистка (косой тройник с пробкой)

– плита газовая бытовая четырѐхгорелочная (в плане)

11

ВНУТРЕННИЙ ВОДОПРОВОД

Внутренний водопровод зданий – это система трубопроводов и устройств, подающих воду внутри зданий, включая ввод водопровода, который находится снаружи.

В его составе:

1)трубопроводы и соединительные фасонные детали (фитинги);

2)арматура (краны, смесители, вентили, задвижки и т.д.);

3)приборы (манометры, водомеры);

4)оборудование (насосы).

Классификация внутренних водопроводов

Классификация внутренних водопроводов изображена на рис. 1.

Рис. 1. Классификация внутренних водопроводов

Таким образом, внутренний водопровод подразделяется в первую очередь на холодный (В) и горячий (Т). На схемах и чертежах в отечественной документации холодные водопроводы обозначают буквой русского алфавита B, а горячие – буквой русского алфавита Т.

Разновидности холодных водопроводов: В1 – хозяйственно-питьевой;

В2 – противопожарный (с пожарными кранами); В3 – производственный (общее обозначение).

Современный горячий водопровод должен иметь в здании две трубы: Т3 – подающую, Т4 – циркуляционную. Отметим, что Т1–Т2

12

обозначают системы отопления (теплосети), которые не относятся непосредственно к водопроводу, однако связаны с ним.

Водопроводные трубы

У всех труб внутреннего водопровода, как правило, следующие внутренние диаметры: 15 мм (в квартирах), 20, 25, 32, 40, 50 мм. В отечественной практике применяют стальные, пластмассовые и металлополимерные (металлопластиковые) трубы.

Стальные водогазопроводные оцинкованные трубы по ГОСТ 3262–75* до 1996 г. имели массовое применение для хозяйственнопитьевого водопровода В1 и горячего водопровода Т3–Т4. С 1 сентября 1996 г. изменением № 2 СНиП 2.04.01-85 [15] рекомендовано для перечисленных водопроводов в первую очередь применять пластмассовые трубы из полиэтилена, полипропилена, поливинилхлорида, полибутилена, металлополимерные, из стеклопластика. Допускается применение медных, бронзовых, латунных труб, а также стальных с внутренним и наружным защитным покрытием от коррозии. Это новые приоритеты в применении труб для новых или реконструируемых зданий.

Срок службы труб холодного водопровода должен быть не менее 50 лет, а горячего водопровода – не менее 25 лет. Любая труба должна выдерживать избыточное (манометрическое) давление не менее 0,45 МПа (45 м водяного столба).

Стальные трубы прокладывают открыто с зазором 3–5 см от строительной конструкции. Пластмассовые и металлополимерные трубы следует прокладывать скрыто в плинтусах, штрабах, шахтах и каналах.

Способы соединений водопроводных труб:

1)Резьбовое. В местах стыков труб применяются фасонные соединительные детали (фитинги). Уплотняют резьбовое соединение либо просмоленной льняной паклей либо фторопластовым уплотняющим материалом – лентой ФУМ. Способ резьбового соединения надежный, но трудоемкий.

2)Сварное. Менее трудоемкое, но разрушает защитное цинковое покрытие, которое нужно восстанавливать.

13

3)Фланцевое (пластины с болтами и прокладкой) применяют обычно при монтаже насосов и водомерных узлов.

4)Клеевое. Применяется для пластмассовых труб.

Фасонные детали (фитинги)

Фасонные детали (фитинги) применяют в основном для резьбового соединения водопроводных труб. Их изготавливают из чугуна, стали или бронзы.

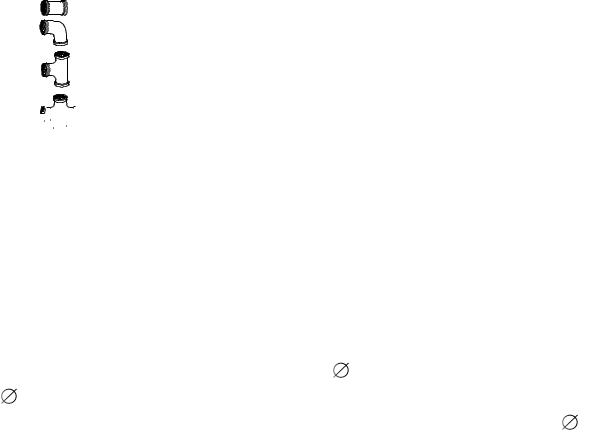

Наиболее употребляемые фитинги:

– муфты (стыковое соединение труб);

– угольники (поворот трубы на 90°);

– тройники (боковые подсоединения труб);

– кресты (боковые подсоединения труб).

Водопроводная арматура

Водопроводная арматура (из чугуна, бронзы, латуни, стали):

–водоразборная (краны водоразборные, банные, поплавковые клапаны смывных бачков унитазов и др.);

–смесительная (смесители для мойки, умывальника, общий для ванны и умывальника, с душевой сеткой и т.д.);

– запорная (вентили на трубах 15–40 мм, задвижки на трубах 50 мм и более). Например, вентили на ответвлениях в квартиру, перед смывными бачками и водонагревателями. Для Т3 до 50 мм

включительно – из бронзы, латуни или термостойких пластмасс;

– предохранительная (обратные клапаны).

Контрольно-измерительные приборы

Контрольно-измерительные приборы на водопроводе:

–манометры (измеряют давление и напор);

–водомеры (измеряют расход воды).

14

Применяют манометры пружинного типа с максимальным давлением до 1 МПа (100 м вод. ст.). Водомеры используют крыльчатые (ВК 15–50 мм) и турбинные (ВТ 40 и более мм).

Оборудование на водопроводе

Насосы – основное оборудование на водопроводе. Они повышают давление (напор) внутри водопроводных труб. Подавляющее число водопроводных насосов в настоящее время работает за счет электродвигателей. Чаще всего применяют насосы центробежного типа.

Хозяйственно-питьевой водопровод

Хозяйственно-питьевой водопровод В1 – разновидность холодного водопровода. В городах и населенных пунктах он основной, поэтому ему присвоена цифра «1». В его названии на первом месте стоит слово «хозяйственный», так как основной объем воды (более 95%) используется в зданиях на хозяйственные нужды, лишь менее 5% – на питье. Например, на одного жителя в жилом здании, имеющем ванны длиной от 1500 до 1700 мм, суточная норма водопотребления холодной воды согласно СНиП 2.04.01-85 [15] – около 150 л/сут, из которых на питье в среднем расходуется около 3 л.

Требования к качеству воды в хозяйственно-питьевом водопроводе В1

Требования к качеству воды в хозяйственно-питьевом водопроводе В1 можно разбить на две группы:

–вода должна быть питьевой согласно СанПиН 2.1.4.1074-01 [14];

–вода должна быть холодной, т.е. ее температура примерно 8–11°С. Предназначенная для питья вода в источниках водоснабжения

обычно требует улучшения качества с помощью очистки и т.д. Она должна стать безопасной в эпидемиологическом отношении, безвредной по химическому составу и иметь благоприятные органолептические (для восприятия органов чувств) свойства.
