Формула (2.29) была получена в 1928 году академиком Б.А. Введенским. Она характеризует зависимость напряженности электрического поля от длины линии связи, длины волны и высот расположения антенн. Следует отметить, что напряженность поля в этом случае обратно пропорциональна квадрату расстояния r2 . В свободном пространстве эта зависимость более слабая и определяется как 1/r. Поэтому формулу Введенского часто называют квадратичной.

Причина такой квадратичной зависимости в том, что в условиях применимости формулы Введенского оба луча — прямой и отраженный — в месте приема имеют практически одинаковые амплитуды, но фазы их сдвинуты на величину, почти равную 180°. Это «почти» — потеря фазы за счет разности хода

лучей r 2h1h2 . Результирующее поле двух лучей можно r

представить с помощью векторной диаграммы (рис. 2.10).

В рассматриваемых условиях отраженный луч является вредным, так как ослабляет поле прямой волны. Результирующее поле прямо пропорционально дополнительному к 180° углу сдвига по фазе. Этот угол мал и Eîã обратно пропорционален длине трас-

ñû r:

1)должны выполняться условия R 0,95 è 175°< <180°;

2)формула применима при высотах подъ¸ма антенны и расстояниях, для которых выполняется условие

следующее из формулы (2.27);

3)формула да¸т правильные результаты только в условиях применимости отражательной трактовки;

4)формула применима для высот подъ¸ма точки наблюдения (при¸мной антенны) не выше первого максимума диаграммы направленности, определяемого формулой (2.23). При дальнейшем подъ¸ме при¸мной антенны согласно формуле Введенского напряженность электрического поля должна увеличиваться. Однако в действительности она уменьшается в соответствии с диаграммой направленности.

Несмотря на ряд допущений, сделанных при выводе формулы Введенского, расчеты по ней хорошо совпадают с экспериментом. Она имеет фундаментальное значение для расчета напряженности поля УКВ-линий связи, например в телевидении.

2.4.Отражение радиоволн от неровной земной поверхности. Критерий Релея

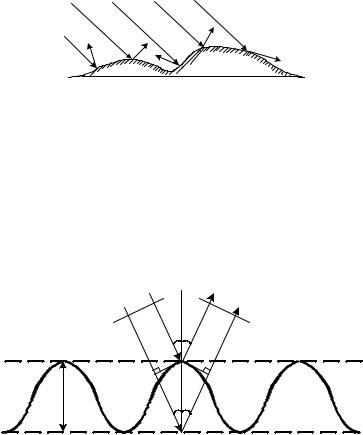

При падении волны на совершенно ровную плоскую поверхность направление отраженной волны подчиняется законам геометрической оптики. Такое отражение называется зеркальным. Если отражающая поверхность неровная, то радиоволны отражаются от не¸ одновременно в различных направлениях. Это — «диффузное», или рассеянное, отражение (рис. 2.11).

При этом напряженность поля отраженной волны в зеркальном направлении меньше, чем в случае ровной поверхности. В этом случае говорят об эффективном коэффициенте отражения в зеркальном направлении.

Отметим, что понятие степени неровности применительно к задачам распространения радиоволн носит относительный характер. Решающим здесь является соотношение между длиной волны и высотой неровности. Например, холмистая местность с высотой холмов порядка сотен метров по отношению к сверхдлинным волнам может быть отнесена к категории глад-

Очевидно, что наибольшая разность фаз окажется между волнами, отраженными от верхнего и нижнего уровней неровностей. Разность хода лучей mn è m1n1 составляет величину ÀÂÑ 2hcos . Это приводит к сдвигу фаз между лучами:

2 2hcos .

Принято считать, что если фазовые искажения на плоскости n n1 не превышают /4, то отраженную волну можно счи- тать плоской и влиянием неровностей на отражение можно пренебречь [3].

Из этого условия можно определить допустимую высоту неровностей, т.е. высоту неровностей, при которых отражение можно считать зеркальным:

Соотношение (2.31) называют критерием Релея. Этот критерий показывает, что при данной высоте неровностей отражение ближе к зеркальному для пологих лучей. Влияние неровностей земной поверхности тем сильнее, чем короче длина волны.

2.5.Учет сферичности Земли

âинтерференционных формулах

Полученные ранее формулы справедливы для плоской поверхности Земли. Землю принято считать плоской, если длина линий радиосвязи удовлетворяет соотношению r < 0,2r0 , ãäå r0 — расстояние прямой видимости.

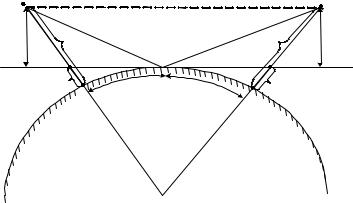

Пусть условие применимости отражательной трактовки выполняется, тогда схема распространения прямого и отраженного лучей над поверхностью земли будет иметь вид, приведенный на рис. 2.13.

Проведем через точку Ñ плоскость MN, касательную к земному шару. Высоты антенн будем отсчитывать от этой плос-

кости. Точка Ñ — точка отражения радиоволны. В этом слу- чае картина распространения радиоволн над сферической землей будет аналогична картине распространения радиоволн над плоской поверхностью MN. Очевидно, что все рассмотренные раннее методы расчета напряженности поля над плоской Землей могут быть распространены на сферическую Землю при замене действительных высот антенн h1 è h2 на приведенные h1 è h2 .

R0

O

Рис. 2.13. Учет влияния сферичности Земли на распространение радиоволн

Таким образом, проблема учета кривизны Земли при использовании интерференционных формул сводится к проблеме нахождения приведенных высот h1 è h2 по известным высотам h1 è h2 и расстоянию между антеннами. Если бы рисунок был изображен с соблюдением масштаба, то было бы видно, что приведенные и реальные высоты h1 è h1 , h2 è h2 почти не имеют углового расхождения и можно считать

Отметим, что r1 è r2 соответствуют расстоянию прямой видимости при высотах антенн h1 è h2 и, следовательно, можно, согласно формуле (2.4), записать:
