По данным табл. 5. строим графики, представленные на рис. 4,5,6.

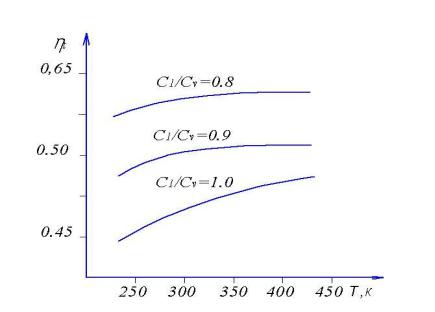

Рис. 5. Зависимость влияния Та на термический КПД цикла

25

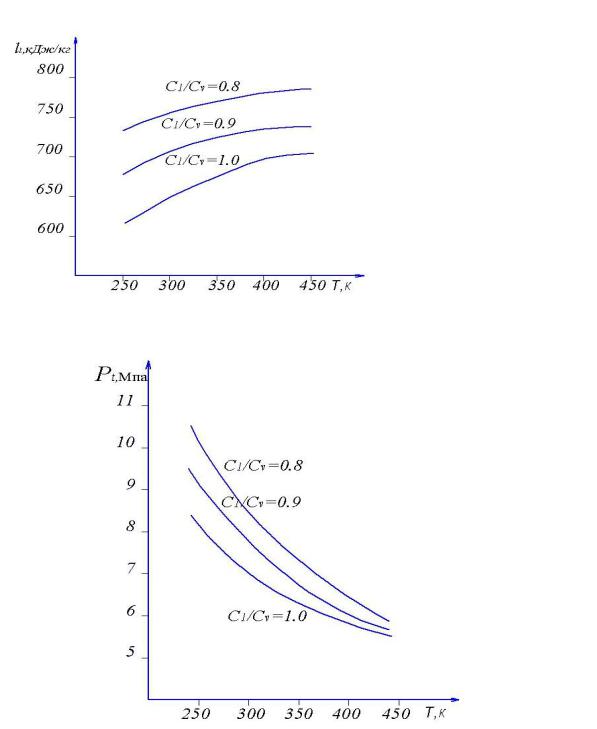

Рис. 6. Зависимость влияния Та на удельную работу цикла

Рис. 7. Зависимость влияния Та на среднее теоретическое давление

Анализ этих графиков показывает, что для исследованного цикла термический КПД существенно увеличивается с уменьшением значения c1cv . Повышение начальной температуры цикла тоже

способствует увеличению термического КПД. Однако с уменьшением отношения c1cv , т.е. с уменьшением теплоемкости процесса подвод

26

термический КПД цикла не будет зависеть от ta . Очевидно, при c1 c2

термический КПД с увеличением ta будет уменьшаться.

Зависимость удельной работы lt от c1cv и ta , как видим, имеет ту же закономерность, что и для t .

Для среднего теоретического давления цикла характерным является то, что но существенно уменьшается с увеличением c1cv и

особенно с увеличением ta .

Рассмотренный цикл по условиям его протекания характерен для поршневых двигателей внутреннего сгорания.

27

Библиографический список.

1.Теплотехника: Учеб. для вузов/ В.Н.Луканин, М.Г.Шатров и др.; Под ред.

В.Н.Луканина. – 3-е изд., испр. – М.: Высшая школа, 2006. – 671 с. 3.Теплотехника: Учеб. для втузов /А.П.Баскаков, Б.В.Берг и др.; Под ред.

А.П.Баскакова. – 2-е изд., перераб. – М.: Энергоатомиздат, 1991. – 224 с.. 3.Корабельщиков Н.И. Универсальный термодинамический цикл тепловых

двигателей. – Сб.: Двигатели внутреннего сгорания, вып. 1, Омск, 1969. 4.Расчётно-графическое исследование термодинамических циклов газовых

двигателей: учеб. Пособие/ Н.И. Корабельщиков. - Новосибирск: 1977.-78 с.

28

Приложение 1

Мольная изохорная теплоемкость воздуха (кДж/моль·ºС)
