Расчѐт модели сетевого графика сводится к определению расчѐтных параметров и критического пути.

Существуют ручные методы расчѐта и на ЭВМ.

Из ручных методов расчѐта наиболее распространены: табличный; непосредственно на графике; по потенциалам событий.

2.2. Расчѐт в табличной форме

Рассмотрим методику расчѐта сетевого графика, приведѐнном на рисунке 10.

Табличный способ является универсальным и характеризуется большой наглядностью. Для расчѐта сетевого графика в табличной форме события должны быть пронумерованы таким образом, чтобы номер начального события был меньше номера конечного события работы.

На первом этапе на основании составленной сетевой модели заполняются первые три графы (см. таблицу 2): номера начальных событий предшествующих работ (графа 1); шифр данной работы (графа 2); продолжительность работы (графа 3). Заполнение следует начинать со второй графы, придерживаясь правила: сначала записываются все работы, выходящие из первого события, затем из второго и далее в порядке нарастания номеров. Одновременно с записью работ, выходящих из одного события, заполняются первая и третья графы таблицы.

На втором этапе рассчитываются ранние сроки начала и окончания работ (графы 4 и 5). Заполнение их ведѐтся построчно, начиная с

сверху вниз, при этом ранее начало последующих работ определяется по формуле (1). Например, раннее начало работы 2-3 равно 7, а для работы 5-6 раннее начало равно 13 – максимальному из ранних окончаний предшествующих работ 3-5 и 4-5.

Раннее начало завершающего события равно продолжительности критического пути, которая в рассматриваемом примере равна 24 дням.

На третьем этапе производится расчѐт поздних начал и окончаний работ (заполняются соответственно графы 6 и 7). Расчѐт ведѐтся от завершающего события к исходному (снизу вверх).

Позднее окончание завершающих работ равно продолжительности критического пути (для работы 9-10 – 24 дня). Поздние начала работ

определяются по формуле (5). Так, для работы 9-10 Т ПН = 24 – 2 = 22 дн.,

9 10

для работы 8-9 Т ПН = 22 – 5 = 17 дн.

9 10

12

Т а б л и ц а 2 – Расчѐт графика в табличной форме

Позднее окончание предшествующих работ определяются по формуле

(4). Например, для работы 5-6 позднее окончание равно минимальному из поздних начал работ 6-7 и 6-8, т. е 17 дням.

На четвертом этапе рассчитываются общие (полные) и частные (свободные) резервы времени соответственно по формулам (7) или (8) и

(9). Так, для работы 1-2 R1 2 =Т1ПО2 -Т1РО2 =Т1ПН2 -Т1РН2 = 7 – 7 = 0 – 0 = 0; r1 2 =Т2РН3 -Т1РО2 = 7 – 7 = 0.

На пятом этапе по расчѐтным параметрам определяют работы, лежащие на критическом пути. У этих работ ранние и поздние характеристики равны между собой, а общий и частный резервы равны нулю.

Затем осуществляется проверка правильности расчѐта сетевого графика:

-критический путь должен быть непрерывным от исходного события до завершающего. В нашем случае он проходит через работы 1-2, 2-4, 4-7, 7-9, 9-10;

-разность между ранним и поздним началами работы должна быть равна разности между ранним и поздним окончаниями работы;

-частный резерв должен быть меньше или равен общему резерву времени работы.

13

Шестой этап – определение календарных дат ранних начал работ. Существуют разные приѐмы для их установления. В частности, сделать это можно с помощью составленной на общий срок выполнения работ таблицы 3. Если дата начала строительства 20 ноября 2000 года, то привязка графика, расчѐт которого выполнен в таблице 2, будет иметь следующий вид.

Т а б л и ц а 3 – Привязка графика к календарным датам

Зная значение раннего начала работы, можно легко определить

2.3. Расчѐт на графике

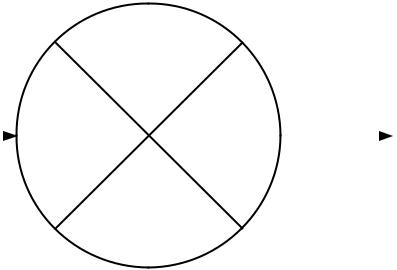

При расчѐте непосредственно на графике его вычерчивают с увеличенными размерами событий, каждое из которых делится на четыре сектора (см. рисунок 12).

события

предшествующей работы, по которой проходит путь максимальной продолжительности

Рисунок 12 - Содержание секторов событий при расчѐте на графике

Расчѐт ведѐтся в несколько этапов. Рассмотрим пример, приведѐнный на рисунке 10.

Предварительно на модели (см. рисунок 13) в верхнем секторе проставляют номера событий, а над стрелкой – продолжительности работ.

14

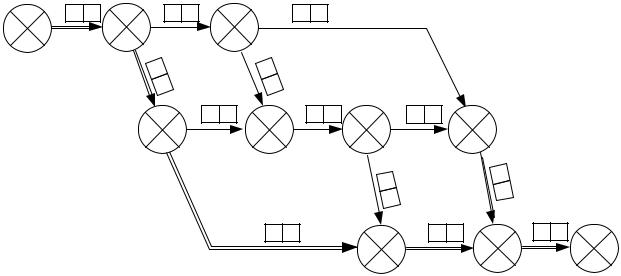

Рисунок 13 - Расчѐт на графике

Первый этап – определяют ранние начала работ. При определении ранних начал работ расчѐт ведѐтся слева направо от исходного события к завершающему. За величину раннего начала принимается наибольшая продолжительность из всех путей, ведущих к данному событию.

Раннее начало работ, выходящих из события «1», равно нулю; затем

определяем ранний срок начала работ 2-3 и 2-4. Т РН = Т РН = 0 + 7 = 7 дн.

2 3 2 4

Раннее начало записывается в левый сектор события «2». Одновременно в нижний сектор записывают номер начального события предшествующей работы, по которой проходит путь максимальной продолжительности к рассматриваемой работе, в данном случае это событие «1».

Аналогичным образом заполняются левый и нижний сектора всех событий, включая завершающее (событие «10»), левый сектор которого определит продолжительность критического пути: tкр = 24 дня.

Второй этап – определение позднего окончания работ. Расчѐт ведѐтся справа налево от завершающего к начальному событию графика; при этом заполняются правые сектора.

Для завершающего события «10» значение левого сектора переносят в правый, так как в последнее событие входит критическая работа, а это значит, что позднее начало равно раннему окончанию, а последнее равно раннему началу последующей работы, значение которого записано в левом секторе.

Позднее окончание любой работы сетевого графика равно наименьшей разности поздних окончаний последующих работ и их продолжительности.

записываем «17». Аналогичным образом определяются поздние окончания

15

остальных работ сетевого графика. Если вычисления выполнены правильно, то в правом секторе исходного события получится ноль.

На третьем этапе определяем резервы времени по ранее приведѐнным

формулам (7) и (9). Для определения общего резерва времени ( Ri j )

необходимо из значения правого сектора последующего события работы вычесть значение левого сектора ее начального события и продолжительность работы:

Для определения частного резерва времени ( ri j ) из значения левого

сектора последующего события работы вычитают значение левого сектора ее начального события и продолжительность работы:

R9 10= 24 – (22 + 2) = 0; r9 10 = 24 – (22 + 2) = 0.

На четвѐртом этапе определяется критический путь, проходящий через события, у которых правые и левые сектора равны между собой, а резервы времени равны нулю.

2.4. Расчѐт с определением потенциалов событий

Потенциал события tiп представляет собой величину наиболее продолжительного пути от данного события до завершающего, т. е.

следующих методов.

2.4.1. По СН 391-68

При расчете с определением потенциалов событий согласно СН 391-68 над событием, в котором проставлен его порядковый номер, ставят крестообразный знак, в который заносятся расчѐтные параметры (рисунок 14).

Основные положения при расчѐте следующие:

-потенциал завершающего события равен нулю;

-потенциал любого события равен максимальному значению суммы

- потенциал исходного события равен продолжительности критического пути.
