Федеральное агентство по образованию Государственное образовательное учреждение высшего профессионального
образования «Нижегородский государственный архитектурно-строительный университет»
-------------------------------------------------------------------------------------------------
Кафедра экономического анализа и управления недвижимостью
ОРГАНИЗАЦИЯ СТРОИТЕЛЬНОГО ПРОИЗВОДСТВА
Методические указания для проведения практических занятий со студентами специальности 270102 «Промышленное и гражданское строительство»
Часть II
Сетевое моделирование в строительстве
Нижний Новгород – 2008
2
УДК 69.05:658.5.012.2
Организация строительного производства [текст]: метод. указания для проведения практических занятий со студентами специальности 270102 «Промышленное и гражданское строительство». Ч. II. Сетевое моделирование в строительстве / Нижегород. гос. архит.-строит. ун-т.; сост. В.Н. Фомин, Д.В. Хавин, С.В. Горбунов, В.В. Ноздрин. – Н.Новгород: ННГАСУ, 2008.
– 25 с.
Составители: В.Н. Фомин, Д.В. Хавин, С.В. Горбунов, В.В. Ноздрин
В методических указаниях рассмотрены вопросы составления, расчета и оптимизации сетевых графиков с целью использования в организации и планировании строительства.
Указания предназначены студентам специальности 270102 «Промышленное и гражданское строительство» для проведения практических занятий по дисциплине «Организация строительства».
© ННГАСУ, 2008
3
СОДЕРЖАНИЕ
ЗАДАНИЕ № 1. Составление сетевой модели ...................................................... |
4 |
1.1. Исходные данные ................................................................................................ |
4 |
1.2. Основные элементы сетевой модели............................................................... |
4 |
1.3. Основные правила построения сетевой модели............................................ |
5 |
1.4. Построение сетевой модели .............................................................................. |
7 |
ЗАДАНИЕ № 2. Расчѐт сетевых графиков ............................................................ |
9 |
2.1. Расчѐтные параметры сетевых графиков и расчѐтные формулы .............. |
9 |
2.2. Расчѐт в табличной форме.............................................................................. |
11 |
2.3. Расчѐт на графике ............................................................................................ |
13 |
2.4. Расчѐт с определением потенциалов событий ............................................ |
15 |
2.5. Построение сетевого графика в масштабе времени .................................. |
18 |
2.6. Оптимизация сетевых графиков по времени............................................... |
19 |
2.7. Оптимизация сетевых графиков по равномерному потреблению трудовых
ресурсов ...................................................................................................................... |
21 |
2.8. Оптимизация сетевых графиков по потреблению материалов ..................... |
22 |
ЛИТЕРАТУРА ........................................................................................................... |
24 |
ПРИЛОЖЕНИЕ А .................................................................................................... |
25 |
4
ЗАДАНИЕ № 1
Составление сетевой модели
Сетевая модель представляет собой графическое изображение технологической последовательности выполнения строительно-монтажных работ и их взаимозависимостей при возведении отдельных зданий, сооружений и комплексов.
1.1. Исходные данные
Исходными данными для составления сетевой модели при строительстве отдельного объекта являются:
-календарный план строительства или комплексный укрупнѐнный сетевой график в составе проекта организации строительства;
-сметная документация;
-технологические карты на строительно-монтажные и специальные строительные работы;
-нормативный или договорный срок строительства;
-данные о строительной организации, которая будет осуществлять строительство (численность и состав рабочих кадров по профессиям, количество и номенклатура машин и механизмов, состояние материальнотехнической базы и т.д.);
-карточка-определитель работ сетевого графика.
На практических занятиях составление сетевой модели осуществляется на основе данных, приведѐнных в приложении А.
1.2. Основные элементы сетевой модели

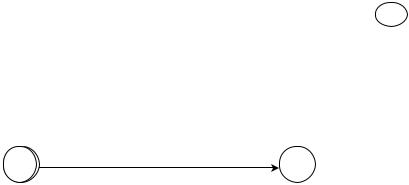

Событие – результат выполнения (факт окончания) одной или нескольких работ, необходимый и достаточный для начала последующих работ. Изображается кружком и нумеруется i
Событие, не имеющее предшествующих работ, называется начальным, а не имеющее последующих работ, – конечным.
Работа – процесс, требующий |
для его выполнения затрат времени и |
ресурсов. Изображается сплошной |
стрелкой с указанием над ней |
продолжительности работ и под стрелкой еѐ наименования.
i Продолжительность работы j Наименование работы
Рисунок 1 - Обозначение на сетевой модели элемента «работа»
Ожидание – технологический или организационный перерыв между работами, необходимый при выбранной схеме производства работ;
5
процесс, требующий только затрат времени. Изображается аналогично работе.

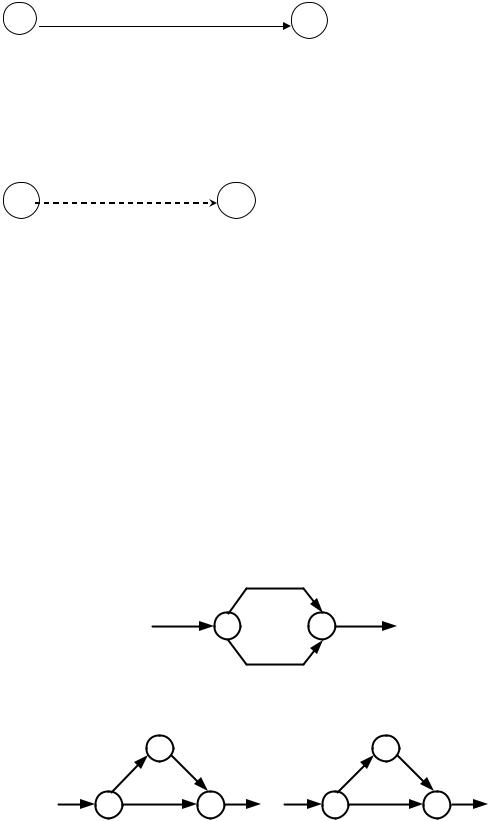

i |
Продолжительность ожидания |
j |
|
Ожидание |
|
Рисунок 2 - Обозначение на сетевой модели элемента «ожидание»
Зависимость (фиктивная работа) – элемент, который вводится для отражения взаимосвязи между работами, не требует затрат времени и ресурсов. Изображается пунктирной стрелкой.
i |
j |
Рисунок 3 - Обозначение на сетевой модели элемента «зависимость»
Работа, ожидание, а также зависимость шифруются номерами двух ограничивающих событий: начального и конечного.
Критическим называется путь наибольшей продолжительности между начальным и конечным событиями графика.
1.3.Основные правила построения сетевой модели
1.3.1.В сетевой модели не должно быть повторяющихся номеров событий и шифров работ.
1.3.2.При наличии параллельных работ, имеющих общие начальное и конечное события, для их правильного изображения вводятся дополнительные события и зависимости.
|
|
а |
|
|
3 |
4 |
|
|
|
б |
|
|
Неправильно |
|
|
|
4 |
|
4 |
а |
|
|
а |
3 |
5 |
3 |
5 |
|
б |
|
б |
|
|
Правильно |
|
Рисунок 4 - |
Примеры изображения параллельно выполняемых работ |
||
