УДК 528.3

Морковин, В. А. Геодезия. Инженерная геодезия. Теодолитная съемка [Текст] : методические указания к лабораторным работам для студентов по направлениям подготовки 250100 – Лесное дело, 250700 – Ландшафтная архитектура, 250400 – Технология лесозаготовительных и деревоперерабатывающих производств / В. А. Морковин, Ф. А. Кириллов, А. С. Сушков ; М-во образования и науки РФ, ФГБОУ ВПО «ВГЛТА». – Воронеж, 2013. – 32 с.

Печатается по решению учебно-методического совета ФГБОУ ВПО «ВГЛТА» (протокол № 5 от 26 апреля 2013 г.)

Рецензент доц. кафедры мелиорации, водоснабжения и геодезии ФГБОУ ВПО «Воронежский ГАУ» канд. с.-х. наук С.А. Макаренко

3

ОГЛАВЛЕНИЕ

Введение…………………………………………………………………... 4 1. Проложение теодолитных ходов……………………………………. 5 2. Математическая обработка теодолитных ходов…………………… 11

3.Математическая обработка теодолитного хода, проложенного между двумя пунктами………………………………………………. 17

4.Построение плана…………………………………………………….. 20

5.Вычисление площадей……………………………………………….. 25

6.Оформление плана…………………………………………………… 30

Библиографический список……………………………………………….. 32

4

ВВЕДЕНИЕ

Методические указания составлены для студентов по направлениям подготовки 250100 – Лесное дело, 250700 – Ландшафтная архитектура и 250400

– Технология лесозаготовительных и деревоперерабатывающих производств, профиль – Лесоинженерное дело.

Основной составной частью теодолитной съемки, как и других видов съемок, являются полевые работы, при выполнении которых сначала создается съемочная геодезическая сеть, а затем производится съемка подробностей (ситуации).

Перед производством измерений все вершины (поворотные точки) полигонов и теодолитных ходов (рис. 1) закрепляют на местности деревянными столбиками или металлическими штырями. Затем измеряют горизонтальные углы между сторонами, длины сторон (линий) полигонов и ходов, а также углы наклона, для последующей математической обработки измеренных данных.

Теодолитная съемка включает следующие этапы:

1.Закрепление точек на местности;

2.Измерение линий и углов в полигонах и ходах, съемка подробностей (ситуации);

3.Математическая обработка теодолитных ходов.

В данных методических указаниях рассматривается вопрос математической обработки теодолитных ходов. Для выполнения задания каждому студенту выдаются материалы полевых измерений, которые необходимо математически обработать, составить план участка и выполнить работу по определению площадей угодий.

5

1. ПРОЛОЖЕНИЕ ТЕОДОЛИТНЫХ ХОДОВ

При проложении теодолитного хода измеряют горизонтальные углы в вершинах углов хода и длины линий между этими вершинами. Каждый угол измеряют теодолитом одним полным приемом, как указано в § 21 [1].

Длины линий между сторонами хода измеряют двукратно (в прямом и обратном направлениях). Если расхождения значений угла между полуприемами и длин линий в прямом и обратном направлениях не превышают допустимые значения, то приступают к производству съемки ситуации, прилегающей к вершинам углов и линиям, способами, описанными в § 12 [1].

Все отсчеты измерений углов и линий и результаты съемки подробностей записывают в полевой журнал (табл. 1) и абрис.

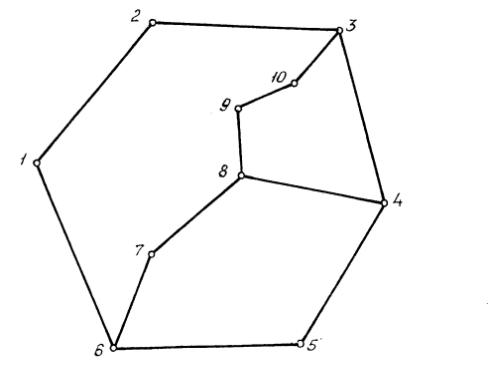

СХЕМА теодолитных и буссольных ходов

Рис. 1. Схема теодолитных и буссольных ходов
