Светотехнические показатели. Отметки и цифры шкалы выполняются контрастным цветом по отношению к цвету циферблата (на белом циферблате - черные, на черном - белые). При любом освещении не должны создаваться блики.

Особенности конструктивного исполнения каждого элемента индикационной части, количество элементов, их взаимное расположение, контрастные соотношения и т.п. в той или иной мере сказываются на процессе восприятия и, следовательно, определяют читаемость. Умение выделить и оценить наиболее существенные характеристики индикационной части прибора позволяет обоснованно решить вопрос об условиях его использования.

4. Порядок выполнения

Работа выполняется каждым студентом индивидуально. До проведения измерений необходимо подготовить бланк протокола (табл. 1.2). Студент измеряет и заносит в протокол (см. табл. 1.2):

1)высоту и ширину отметок А, В и С (при наличии);

2)линейный размер деления шкалы;

3)высоту и ширину цифры (кроме 1), ширину обводки.

Обработка экспериментальных данных. По результатам изме-

рений вычисляется допустимая дистанция наблюдения:

D =2tgа/l,

гдеd- допустимая дистанция наблюдения, мм;

l- линейные размеры элемента шкалы (результаты измерений), мм; а- оптимальный угловой размер, град.

5. Контрольные вопросы

1.Определение отметки А.

2.Определение отметки В.

3.Определение отметки С.

Лабораторная работа № 2.

ОПРЕДЕЛЕНИЕ ДОПУСТИМОГО УГЛА НАБЛЮДЕНИЯ КОНТРОЛЬНОИЗМЕРИТЕЛЬНЫХ ПРИБОРОВ АВТОТРАНСПОРТНЫХ СРЕДСТВ

1.Цель работы - изучить индикационную часть стрелочного кон- трольно-измерительного прибора и определить величину допустимого угла наблюдения.

2.Оборудование: стрелочный контрольно-измерительный прибор, штангенциркуль.

3.Теоретические сведения см. в работе № 1.

4.Порядок выполнения. Работа выполняется каждым студентом индивидуально. Определение допустимого угла наблюдения проводят для стрелочного контрольно-измерительного прибора, полученного в работе №1. До проведения измерений необходимо подготовить бланк протокола (табл. 2.1).

Таблица 2.1

Протокол лабораторной работы №2

Методика определения допустимого угла наблюдения

Для определения допустимого угла наблюдения по параллаксу стрелки студент измеряет:

2)линейный размер деления шкалы l;

3)расстояние между стрелкой и плоскостью циферблата, где нанесена шкалаb.

Пояснение к расчету допустимого угла наблюдения дано на рис. 1.3. Для определения допустимого угла наблюдения по величине "ко-

лодезного эффекта" студент измеряет:

1)высоту борта окна корпуса над циферблатомd;

2)расстояние от борта до ближайшего элемента шкалы с (см. рис. 1.4)

Обработка экспериментальных данных. На основании результатов измерения допустимый угол наблюдения по параллаксу стрелки вычисляется по формуле

0,3 • l

в= arctg———. b

Допустимый угол наблюдения по величине "колодезного "эффекта вычисляют по формуле

в = 90° - arctg(d/с).

Таблица 2.2 Результаты изучения стрелочного контрольно-измерительного прибора

Величина наименьшего деления шкалы

Тип оцифровки

Значение основного интервала

Цвет циферблата, шкалы, стрелки

Допустимая дистанция наблюдения (минимальная)

Допустимый угол наблюдения (максимальный)

Результаты расчетов заносят в протокол (см. табл. 2.1). Результаты изучения прибора оформляются протоколом (табл. 2.2).

5. Контрольные вопросы

1.Читаемость КИП.

2.Формальная читаемость КИП.

3.Определение циферблата и шкалы.

4.Определение параллакса и "колодезного" эффекта".

Лабораторная работа № 3

ОПРЕДЕЛЕНИЕ РАЗНОСТНЫХ ПОРОГОВ КОЖНОЙ ЧУВСТВИТЕЛЬНОСТИ ЧЕЛОВЕКА В СЧМ (трудоемкость – 4 часа)

3. Теоретические сведения

Деятельность человека основывается на постоянном приеме и анализе информации о характеристиках внешней среды и внутренних систем организма. Ощущение - это простейший психический процесс, состоящий в отражении отдельных свойств предметов и явлений материального мира, а также внутренних состояний организма при непосредственном воздействии материальных раздражителей на соответствующие рецепторы.

Однако для возникновения ощущений недостаточно, чтобы организм подвергался соответствующему воздействию материального раздражителя, но необходима и некоторая работа самого организма. Физиологической основой ощущения является нервный процесс, возникающий при воздействии раздражителя на адекватный ему анализатор. Этот процесс осуществляется с помощью анализаторов - подсистем центральной нервной системы (зон коры головного мозга), обеспечивающих прием и первичный анализ информационных сигналов.

Функциональная схема анализатора представлена на рис. 3.1. Центральной частью является некоторая зона в коре головного мозга. Периферическая часть - рецептор - располагается на поверхности тела для приема внешней информации либо во внутренних системах и органах для восприятия информации о их состоянии. Рецепторы для приема внешней информации называют также "органы чувств". Проводящие нервные пути соединяют рецепторы с соответствующими зонами мозга.

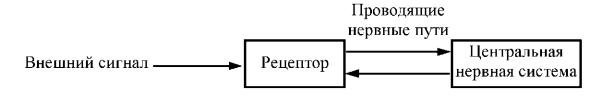

Рис. 3.1. Функциональная схема анализатора

Каждый рецептор выполняет функцию датчика - воспринимает соответствующий сигнал из окружающей среды, осуществляет его первичную обработку и преобразует его в биоэлектрический сигнал, который передается затем по проводящим нервным путям в центральную нервную систему. Центральная нервная система вырабатывает биоэлектрическую команду, которая передается по проводящим нервным путям обратно к рецептору и обеспечивает его оптимальную настройку в зависимости от характеристик воспринимаемого сигнала и других факторов.

С помощью анализаторов человеку даются ощущения. Ощущение - простейший процесс, заключающийся в отражении в сознании человека отдельных свойств материального мира или внутренних состояний организма при непосредственном воздействии сигнала (раздражителя) на соответствующий рецептор.

Виды анализаторов и рецепторов представлены в табл. 3.1. Наибольшее значение для деятельности водителя имеют зрительный анализатор, за ним следуют кинестетический, тактильный (осязательный), вестибулярный и слуховой. Участие других анализаторов в деятельности водителя невелико.

Анализаторы можно назвать измерительными инструментами человека. Как любой измерительный инструмент, они имеют ограниченные диапазон измерения и точность.
