-шкалы осей диаграммы, за исключением логарифмических шкал, должны быть равномерными, т.е. отметки шкалы должны отстоять друг от друга через равные интервалы;

-оси диаграмм должны иметь название или обозначение и, в необходимых случаях единицы измерения.

Допускается построение диаграмм средствами компьютерной техники. Вывод по опыту должен констатировать конкретный результат, получен-

ный студентами в данном опыте. Например, если задачей опыта было определение остроты зрения при нормальной и пониженной освещенности, вывод может быть следующим: "Острота зрения испытуемого при нормальной освещенности составила 1,0 правым и 0,9 левым глазом, при пониженной освещенности

-соответственно 0,8 и 0,65".

Наличие правильно оформленного отчета является основанием для допуска студента к защите лабораторной работы. Защита проводится на следующем занятии после выполнения лабораторной работы, проверки правильности ее выполнения и проверки правильности оформления отчета по защищаемой лабораторной работе.

Для подготовки к защите лабораторной работы студент должен проработать соответствующий раздел лекционного курса и теоретический материал, приведенный в методических указаниях к лабораторной работе. На защите студент должен правильно ответить на один из контрольных вопросов, приведенных в конце соответствующей лабораторной работы, который преподаватель выбирает по своему усмотрению.

Лабораторная работа №1

ОПРЕДЕЛЕНИЕ ДОПУСТИМОЙ ДИСТАНЦИИ НАБЛЮДЕНИЯ КОН- ТРОЛЬНО-ИЗМЕРИТЕЛЬНЫХ ПРИБОРОВ АВТОТРАНСПОРТНЫХ СРЕДСТВ

(трудоемкость – 2 часа)

1.Цель работы - изучить индикационную часть стрелочного кон- трольно-измерительного прибора и определить допустимую дистанцию наблюдения.

2.Оборудование: автомобильный стрелочный контрольноизмерительный прибор, штангенциркуль.

3. Теоретические сведения

Стрелочные контрольно-измерительные приборы обеспечивают передачу как качественной, так и количественной информации. Основные достоинства этих приборов:

- простота конструкции; - удобство и простота эксплуатации;

- малые затраты на изготовление.

Поэтому, несмотря на некоторые недостатки (ограниченную наглядность предоставления информации, возможность передачи сообщений только об отдельных параметрах, относительно большую площадь циферблатов), стрелочные (шкальные) контрольноизмерительные приборы в настоящее время используются в самых различных системах контроля и управления.

Индикационная (показывающая) часть стрелочного контрольноизмерительного прибора состоит из циферблата, оцифрованной шкалы и стрелки (указателя) (рис. 1.1).

Циферблат - поверхность, на которую наносятся шкала и некоторые специальные данные обозначения. Цвет поверхности обычно белый или черный.

Шкала

Стрелка

Рис.

Рис. 1.2. Шкала

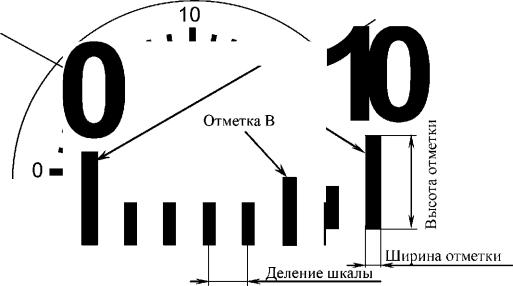

Шкала - совокупность отметок, расположенных вдоль прямой или кривой линии и обозначающих ряд последовательных чисел, соответствующих значениям измеряемой величины (рис. 4.2). Возле отметок в определенной последовательности наносятся числовые значения измеряемой величины (оцифровка шкалы).

Отметки шкалы выполняются чаще всего в виде штрихов определенной длины и ширины. Для формирования шкалы обычно используются отметки трех видов:

4)отметки А - наибольшие по величине отметки, разделяют шкалу на основные интервалы (см. рис. 1.2). Возле этих отметок наносятся числовые значения. Числа оцифровки, наносимые возле отметок А, обычно содержат не более трех цифр;

5)отметки С - наименьшие по величине отметки, разделяют основной интервал на деления, соответствующие единице шкалы. Деление - расстояние между соседними отметками С (см. рис. 1.2). Каждый основной интервал обычно содержит десять делений;

6)отметки В - средние по величине отметки, разделяют основной интервал на два промежуточных, содержащих по пять делений (см. рис. 1.2).

Процесс восприятия, связанный с приемом сигнала стрелочного кон- трольно-измерительного прибора, зависит от особенностей конструктивного исполнения индикаторной части прибора. Многие на первый взгляд незна-

чительные детали могут затруднить процесс восприятия, считывания и понимания показаний прибора.

Читаемостью называется совокупность свойств индикационной части, обеспечивающих чтение показаний, т.е. прием информации от прибора в заданных условиях с определенной точностью и временными затратами. Различают формальную и смысловую читаемость.

Формальной читаемостью называется совокупность свойств индикаторной части прибора, определяющих процесс восприятия (временные затраты и точность приема сигнала в заданных условиях).

Смысловая читаемость - это конструктивные особенности индикаторной части прибора, влияющие не только на прием сигнала, но и на понимание его смысла.

Читаемость стрелочного контрольно-измерительного прибора зависит от следующих технических характеристик и показателей:

6) Показатели информационного соответствия (соответствие типа прибора характеру передаваемой информации).

6)Показатели символического кодирования: а) характеристики шкалы:

-расположение отметок;

-величина наименьшего деления;

-оцифровка интервала;

-количество и вид неоцифрованных отметок между оцифрованными; б) характеристики стрелки:

-форма;

-цвет;

-расположение стрелки относительно плоскости циферблата; в) расположение шкалы.

1)Показатели пространственного различения: а) линейные размеры элементов шкалы; б) угловые размеры элементов шкалы; в) допустимый угол наблюдения;

г) относительное расположение стрелки и элементов шкалы.

2) Светотехнические показатели: а) освещенность прибора; б) яркость фона;

в) величины ахроматического и хроматического контраста.

На основе этих инженерно-психологических показателей осуществляется проектирование стрелочных контрольно-измерительных приборов.

Общие принципы проектирования стрелочных кон- трольно-измерительных приборов

Показатели информационного соответствия. Тип стрелочного кон-

трольно-измерительного прибора выбирают исходя из функционального назначения индикатора, требований к точности и скорости считывания, а также внешних условий деятельности оператора.

По конструкции стрелочные контрольно-измерительные приборы подразделяют на 3 группы:

2) с подвижным указателем и неподвижной шкалой;

2) с подвижной шкалой и неподвижным указателем;

2)типа "открытое окно" - подвижная шкала скрыта от наблюдателя, за исключением текущего значения, появляющегося в "окне".

Чаще используют приборы, имеющие неподвижную шкалу и подвижную стрелку. Однако если информация представлена в виде числового значения, то движущаяся шкала, деления которой появляются в открытом окне, обеспечит возможность более быстрого считывания. Не применяют приборы, у которых подвижна и шкала, и стрелка, т.к. это может привести к ошибкам при считывании показателей.

Характеристики шкалы. По форме шкалы стрелочные контрольноизмерительные приборы подразделяют:

2) на секторные (размах шкалы до 180 градусов); 2) на круговые (размах шкалы более 180 градусов);

2) на прямолинейные (вертикальные и горизонтальные).

Лучшей читаемостью обладают круговые и секторные шкалы, это обусловливается большей экономичностью маршрутов движения глаз, по сравнению с другими видами шкал. Кроме того, круговые и секторные шка-
